DJI INSPIRE 3, T740 kézikönyv

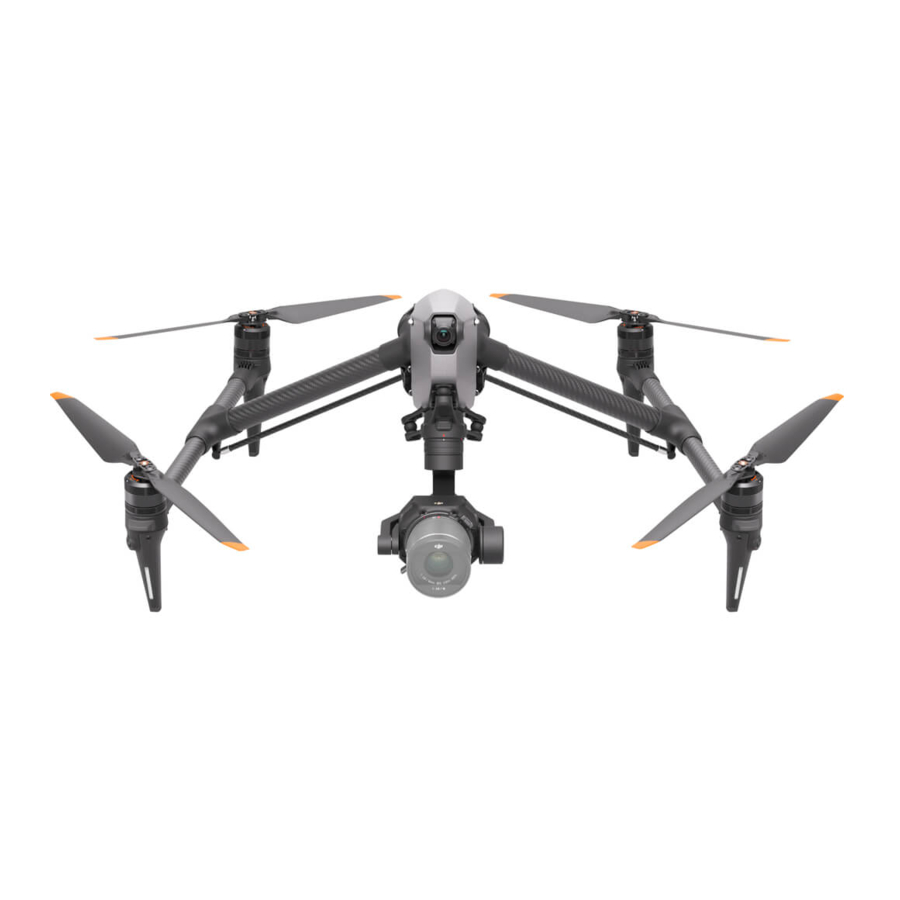

Repülőgép

Több szögű és magas specifikációjú fényképeket készíthet, és nagyszerű tartalmakat hozhat létre a repülőgéppel.

Áttekintés

1. Bekapcsoló gomb
2. Akkumulátor
3. SSD-nyílás
4. Gimbal csatlakozó

1. Gimbal kioldó gomb
2. Gimbalzár
3. USB-C port (adatátvitelhez)
4. Csavarfoglalat
5. Fülhallgató csatlakozó
6. Kiegészítő alsó lámpa
7. USB-C port (LiDAR modulhoz)
8. USB-C port (4G-s hardverkulcshoz)

Repülőgép üzemmódok

Távirányító

2. Érintőképernyő
3. Jelzőgomb
4. Vezérlőkarok
5. Belső Wi-Fi antennák
6. Vissza/funkció gomb
7. L1/L2/L3/R1/R2/R3 gombok
8. Visszatérés a kiindulóponthoz (RTH) gomb
9. Mikrofonok
10. Állapotjelző LED
11. Akkumulátortöltöttség LED-ek
12. Belső GNSS antennák
13. Bekapcsoló gomb
14. 5D gomb
15. Repülés szüneteltetése gomb
16. C3 gomb (testreszabható)
17. Bal oldali tárcsa
18. Felvétel gomb

21. microSD kártyanyílás
22. USB-A port
23. HDMI port
24. USB-C port
25. Fókusz/exponáló gomb
26. Jobb oldali tárcsa
27. Görgetőkerék
28. Fogantyú
29. Hangszóró
30. Szellőzőnyílás
31. Fenntartott rögzítőfuratok
32. C1 gomb (testreszabható)
33. C2 gomb (testreszabható)
34. Hátsó fedél
35. Akkumulátor kioldó gomb
36. WB37 intelligens akkumulátor

37. Hátsó fedél kioldó gomb
38. Riasztás
39. Levegőbemenet
40. Hardverkulcs rekesz
41. Távirányító pánt konzol

A távirányító előkészítése

Ellenőrizze az akkumulátor töltöttségi szintjét: nyomja meg egyszer.
Bekapcsolás/kikapcsolás: nyomja meg, majd nyomja meg és tartsa lenyomva.
A távirányítót az első használat előtt aktiválni kell. Az aktiváláshoz kövesse az utasításokat.

A repülőgép előkészítése

1. Helyezze be az akkumulátorokat;
2. Nyomja meg a bekapcsológombot legalább ötször. A repülőgép leszálló üzemmódba vált.


A Gimbal és a kamera felszerelése

1. Nyomja meg és tartsa lenyomva a kioldógombot, és forgassa el a gimbalzárat az óramutató járásával ellentétes irányba a gimbalcsatlakozó fedelének eltávolításához.
2. Igazítsa egy vonalba a fehér és a piros pontokat, és helyezze be a gimbalt.
3. Forgassa el a gimbalzárat a zárt helyzetbe.


Az SSD telepítése

Felkészülés a felszállásra – összekapcsolás

1. Kapcsolja be a távirányítót és a repülőgépet.
2. Nyissa meg a DJI Pilot alkalmazást, és kövesse a képernyőn megjelenő utasításokat.


A légcsavarok rögzítése
Rögzítse a jelölt légcsavarokat a jelölt motorokra, a jelöletlen légcsavarokat pedig a jelöletlen motorokra. Nyomja le az egyes légcsavarokat a motorra, és forgassa el, amíg biztonságosan rögzül.

Repülés
Vezérlőkar üzemmód
Az alapértelmezett vezérlőkar üzemmód a 2. üzemmód. A bal oldali vezérlőkar a repülőgép magasságát és irányát vezérli, míg a jobb oldali vezérlőkar az előre-, hátra- és oldalirányú mozgásokat vezérli.

Kézi felszállás/leszállás

1. Motorok indítása/leállítása: hajtsa végre a kombinált karparancsot.
2. Felszállás: lassan tolja felfelé a bal oldali vezérlőkart (2. üzemmód) a felszálláshoz.
3. Leszállás: lassan tolja lefelé a bal oldali vezérlőkart (2. üzemmód), amíg a repülőgép le nem száll. Tartsa lenyomva három másodpercig a motorok leállításához.

Műszaki adatok

Akkumulátor biztonsági figyelmeztetés

• NE engedje, hogy folyadék érintkezzen az akkumulátorokkal. NE hagyja az akkumulátorokat nedvességben vagy esőben. NE ejtse az akkumulátorokat vízbe. Ellenkező esetben robbanás vagy tűz keletkezhet.
• NE használjon nem DJI akkumulátorokat. A DJI töltők használata javasolt.
• NE használjon duzzadt, szivárgó vagy sérült akkumulátorokat. Ilyen esetekben forduljon a DJI-hoz vagy egy DJI hivatalos márkakereskedőhöz.
• Az akkumulátorokat -10 °C és 40 °C közötti hőmérsékleten kell használni (14 °F és 104 °F között). A magas hőmérséklet robbanást vagy tüzet okozhat. Az alacsony hőmérséklet csökkenti az akkumulátor teljesítményét.
• NE szerelje szét és ne szúrja ki az akkumulátort semmilyen módon.
• Az akkumulátorban lévő elektrolitok erősen korrozívak. Ha bármilyen elektrolit a bőrével vagy a szemével érintkezik, azonnal mossa le az érintett területet vízzel, és forduljon orvoshoz.
• Tartsa az akkumulátorokat gyermekektől és állatoktól elzárva.
• NE használjon akkumulátort, ha az balesetben vagy erős ütközésben érintett.
• Olvassa el az akkumulátortüzet vízzel, homokkal vagy száraz porral oltóval.
• NE töltse az akkumulátort közvetlenül a repülés után. Az akkumulátor hőmérséklete túl magas lehet, és súlyos károkat okozhat az akkumulátorban. Hagyja az akkumulátort szobahőmérsékletre lehűlni a töltés előtt. Töltse az akkumulátort 5 °C és 40 °C közötti hőmérsékleten (41 °F és 104 °F között). Az ideális töltési hőmérséklet-tartomány 22 °C és 28 °C között van (72 °F és 82 °F között). Az ideális hőmérséklet-tartományban történő töltés meghosszabbíthatja az akkumulátor élettartamát.
• NE hagyja az akkumulátort hőforrások, például kemence vagy fűtőberendezés közelében. NE hagyja az akkumulátort járműben forró napokon.
• NE tárolja az akkumulátort hosszabb ideig teljes lemerülés után. Ellenkező esetben az akkumulátor túlságosan lemerülhet, és helyrehozhatatlan károkat okozhat az akkumulátorcellában.
• Ha egy alacsony töltöttségi szintű akkumulátort hosszabb ideig tároltak, az akkumulátor mélyalvás üzemmódba lép. Töltse fel az akkumulátort, hogy kijöjjön az alvó állapotból.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
