Multimetrix VT 14 - Кернеуді тексеру құралының нұсқаулығы

Бұл құралдан ең жақсы қызмет алу үшін:

• Осы пайдаланушы нұсқаулығын мұқият оқыңыз
• Егжей-тегжейлі қауіпсіздік шараларын сақтаңыз

Белгінің мағынасы

Құралды пайдаланбас бұрын Пайдаланушы нұсқаулығымен танысыңыз.
Осы Пайдаланушы нұсқаулығында жоғарыдағы белгімен көрсетілген нұсқаулар, егер олар көрсетілгендей орындалмаса, физикалық жазатайым оқиғаға әкелуі немесе құрал мен қондырғыларды зақымдауы мүмкін.

Белгінің мағынасы
Бұл құрылғы қос оқшаулаумен немесе күшейтілген оқшаулаумен қорғалған. Электрлік қауіпсіздікті қамтамасыз ету үшін қорғаныс жерге қосу терминалынан байланыс қажет емес.

Белгі WEEE 2002/96/EC

ҚАУІПСІЗДІК ШАРАЛАРЫ

• Максималды жұмыс кернеуі: 690 V.
• Жерге қатысты кернеуі 600 В-тан жоғары және III-тен жоғары кернеу категориясы бар қондырғыда пайдаланбаңыз.
• Сынақ кезінде ешқашан металл сынақ зондтарына тиіспеңіз.

ТАПСЫРЫС БЕРУ ҮШІН

• VT 14 тестері: P06230203
  9 В батареясы және осы Пайдаланушы нұсқаулығымен бірге жеткізіледі

ТАНЫСТЫРУ

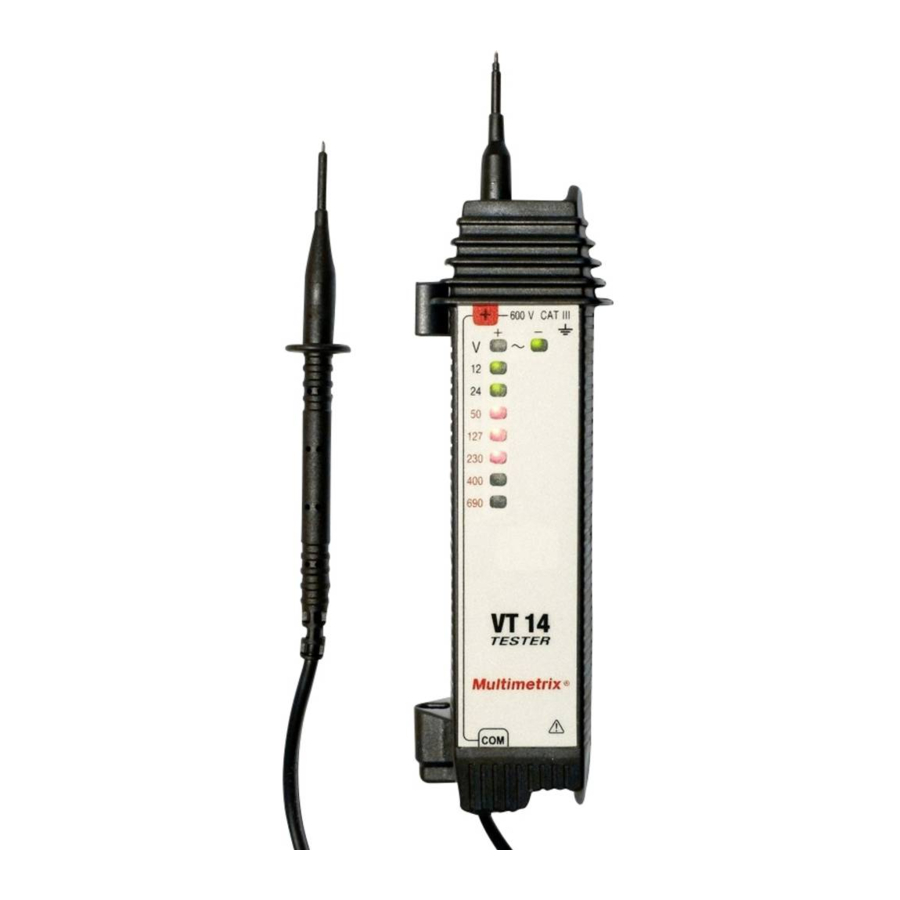

VT 14 - бұл дыбыстық және визуалды тұрақты және айнымалы ток кернеуі, үздіксіздік және кедергі тестері. Оның фаза/нейтральды идентификациялау функциясы да бар. Оның максималды жұмыс кернеуі, 690 V, жерге қатысты максималды кернеуді 600 V сақтай отырып, 3 фазалы 400 V/ 690 V қондырғысында сынақтар жүргізуге мүмкіндік береді.

Бұл тестерде сақтандырғыш жоқ және оның конструкциясы ішкі қысқа тұйықталу қаупін болдырмайды.

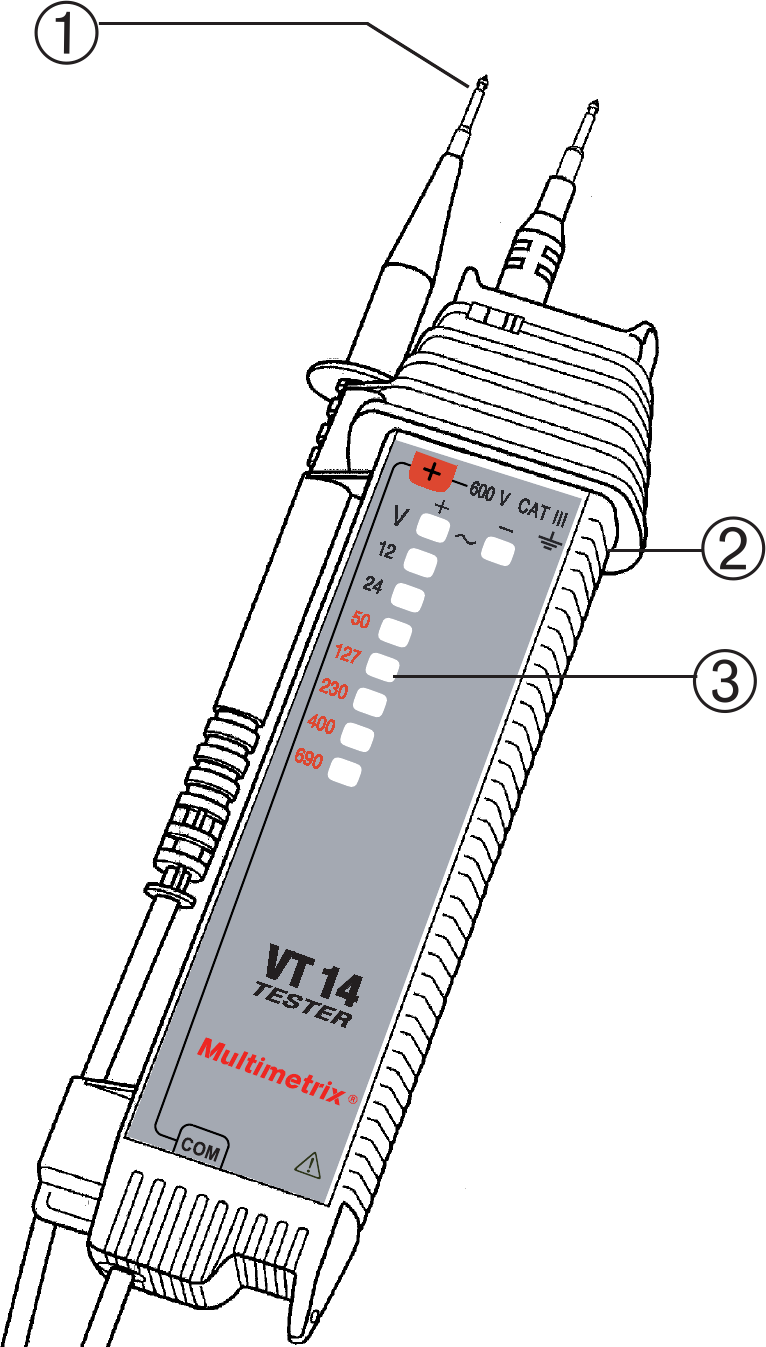

1. Сынақ зондтары (19 мм саңылауы бар)
2. Тоқ өткізгішпен кездейсоқ жанасуды болдырмау үшін сырғымайтын қорғаныс
3. Кернеу мәнін беретін жарықдиодты шамдар қатары

КЕРНЕУДІ ТЕСТІЛЕУ

ҚАЛАЙ ПАЙДАЛАНУ КЕРЕК

Қызыл сынақ зондын құлыпталатын «+» терминалына орналастырыңыз. Тестерді қолыңызда ұстаңыз және сынақ зондтарын тексерілетін тізбектің терминалдарына қойыңыз. Кернеудің қарапайым болуы автоматты түрде жұмыс істеуді қамтамасыз етеді.

ТҰРАҚТЫ ТОК НЕМЕСЕ АЙНЫМАЛЫ ТОКТЫ ТАНУ

• Екі жасыл «+» және «-» жарықдиодты шамдары жанады: айнымалы ток кернеуі
• «+» жарықдиодты шамы жанады: тұрақты ток, тестердің сынақ зондында оң
• «-» жарықдиодты шамы жанады: тұрақты ток, тестердің сынақ зондында теріс
• Жарықдиодты шам жанбайды: кернеу жоқ немесе кернеу < 12 V.

КЕРНЕУДІҢ МӘНІ

• 2 жасыл жарықдиодты шам: 12 V және 24 V
• 5 қызыл жарықдиодты шам: 50 V, 127 V, 230 V, 400 V және 690 V
  Соңғы жанған жарықдиодты шам кернеу деңгейін көрсетеді.
  Номиналды кернеудің 85%-на дейін жанады.
  Күн сәулесінің әсерінен кернеудің болуын визуалды түрде қабылдау қиын болуы мүмкін.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ ЖӘНЕ ҚОЛДАНУ АЯСЫ

• Кернеуді анықтау: 12V ≤ U ≤ 690V
• Жиілік: 0 және 50/60Hz
• Жерге қатысты максималды кернеу: 600V
• Рұқсат етілген шамадан тыс жүктеме: 1000Vrms 30 секунд ішінде
• Тұтыну: кернеуге байланысты өзгереді.
  50V кезінде 125µA және 690V кезінде 1.7mA
• Кедергі: 400kΩ
• Жауап беру уақыты: < 0.5 секунд
• Сынақ ұзақтығы: U ≤ 690Vrms үшін шексіз.

ЖАЛПЫ СИПАТТАМАЛАРЫ

ҚОРШАҒАН ОРТА ЖАҒДАЙЛАРЫ

Жақсы жұмыс істеуін қамтамасыз ету үшін сақталуы тиіс жағдайлар

• Үй ішінде пайдаланыңыз.
• Температура: -10...+55°C
• Салыстырмалы ылғалдылық: 10...90% RH
• Биіктік: 2000 м-ге дейін

ҚУАТ КӨЗІ

• 1 батарея 9 V (6 F 22, 6 LF 22 немесе NEDA 1604)
• Батареяның қызмет ету мерзімі:
  • сілтілі батареямен (6 LF 22) 5 секундтық 5000 сынақ
  • кәдімгі батареямен 5 секундтық 3500 сынақ

ӨЛШЕМДЕРІ МЕН САЛМАҒЫ

• Өлшемдері: 193 x 47 x 36 мм (сырты)
  Салмағы: 170 г (батареямен)
• Жетек ұзындығы: 1.20 м
• Сынақ зондтарының диаметрі: 2 мм және 3.7 мм

СТАНДАРТТАРҒА СӘЙКЕСТІГІ

• Электрлік қауіпсіздік (IEC 61010-1, IEC 61010-2-033 бойынша)
  • Қос оқшаулау
  • III қондырғы санаты
  • 2-ші ластану дәрежесі
  • Номиналды кернеу: 600 V (жерге қатысты)
• Су өткізбеушілік (NF EN 60529 бойынша): IP 50 қорғау индексі
• EN 61326-1 стандартына сәйкес келетін өнеркәсіптік ортадағы шығарындылар мен иммунитет

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Техникалық қызмет көрсету үшін тек көрсетілген қосалқы бөлшектерді ғана пайдаланыңыз. Өндіруші Сатудан кейінгі қызмет көрсету орталығы немесе мақұлданған жөндеушілерден басқа жерде жасалған жөндеуден кейін орын алған кез келген жазатайым оқиға үшін жауапты болмайды.

БАТАРЕЯНЫ АУЫСТЫРУ

Қапты ашпас бұрын тестерді кез келген электр көзінен ажыратыңыз

• Қаптың төменгі жартысынан екі бұранданы алыңыз
• Пайдаланылған 9 V батареясын сол типтегі батареямен ауыстырыңыз (6 F 22, 6 LF 22 немесе NEDA 1604)
• Тестерді пайдаланбас бұрын қапты қайта жабыңыз

ТАЗАЛАУ

• Қапты сабынды сумен сәл дымқылданған шүберекпен тазалаңыз. Ылғал шүберекпен сүртіңіз. Содан кейін шүберекпен немесе ыстық ауа ағынымен тез құрғатыңыз.

САҚТАУ

Егер тестер 60 күннен артық пайдаланылмаса, батареяны алып тастап, бөлек сақтаңыз.

ЖӨНДЕУ

Кепілдік мерзімі аяқталғанға дейін немесе одан кейін барлық жөндеулер үшін құрылғыны дистрибьюторыңызға қайтарыңыз.

КЕПІЛДІК

Біздің кепілдік жабдықтың қол жетімді болған күнінен бастап он екі ай бойы қолданылады (біздің Сатудың жалпы шарттарынан үзінді, сұраныс бойынша қол жетімді).

09 - 2015

Код 692018A00 - Ed.2
