Multimetrix VT 14 - Voltaj Test Cihazı Kullanım Kılavuzu

Bu cihazdan en iyi hizmeti almak için:

• Bu kullanım kılavuzunu dikkatlice okuyun
• Detaylı olarak belirtilen güvenlik önlemlerine uyun

Sembolün anlamı

Cihazı kullanmadan önce lütfen Kullanım Kılavuzuna başvurun.
Bu Kullanım Kılavuzunda, yukarıdaki sembolle belirtilen talimatlar, gösterildiği gibi yerine getirilmezse, fiziksel bir kazaya neden olabilir veya cihaza ve kurulumlara zarar verebilir.

Sembolün anlamı
Bu cihaz, çift yalıtım veya güçlendirilmiş yalıtım ile korunmaktadır. Elektrik güvenliğini sağlamak için koruma topraklama terminalinden herhangi bir bağlantı gerekli değildir.

Sembol WEEE 2002/96/EC

GÜVENLİK ÖNLEMLERİ

• Maksimum çalışma voltajı: 690 V.
• Voltajın toprağa göre 600 V'tan yüksek olduğu ve aşırı voltaj kategorisi III'ten yüksek olan bir kurulumda kullanmayın.
• Bir test sırasında metalik test uçlarına asla dokunmayın.

SİPARİŞ İÇİN

• VT 14 Test Cihazı: P06230203
  9 V pil ve bu Kullanım kılavuzu ile birlikte verilir

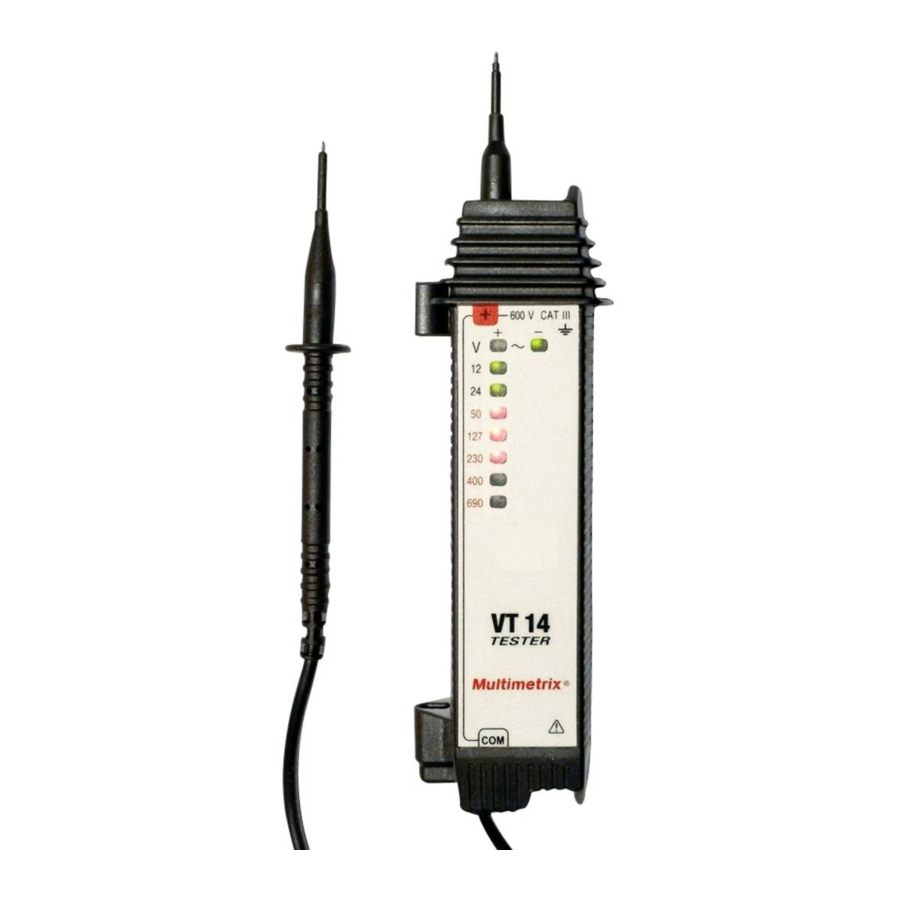

TANITIM

VT 14, sesli ve görsel bir DC ve AC voltaj, süreklilik ve direnç test cihazıdır. Ayrıca bir faz/nötr tanımlama fonksiyonuna da sahiptir. Maksimum çalışma voltajı olan 690 V, toprağa göre maksimum 600 V voltajına uyarak 3 fazlı 400 V/ 690 V kurulumlarda testlere olanak tanır.

Bu test cihazında sigorta yoktur ve tasarımı dahili kısa devre risklerini önler.

1. Test uçları (19 mm boşluklu)
2. Canlı bir iletkene yanlışlıkla teması önlemek için kaymaz koruma
3. Voltaj değerini veren LED rampası

VOLTAJ TESTİ

NASIL KULLANILIR

Kırmızı test ucunu kilitlenebilir «+» terminaline yerleştirin. Test cihazını elinizde tutun ve test uçlarını test edilecek devrenin terminallerine yerleştirin. Bir voltajın basit varlığı otomatik çalışmayı sağlar.

DC VEYA AC'NİN TANINMASI

• Her iki yeşil LED «+» ve «-» yanar: AC voltaj
• «+» LED'i yanar: DC, test cihazının test ucunda pozitif
• «-» LED'i yanar: DC, test cihazının test ucunda negatif
• Hiçbir LED yanmıyor: voltaj yok veya voltaj < 12 V.

VOLTAJ DEĞERİ

• 2 yeşil LED: 12 V ve 24 V
• 5 kırmızı LED: 50 V, 127 V, 230 V, 400 V ve 690 V
  Yanan son LED, mevcut voltaj seviyesini verir.
  Nominal voltajın %85'ine kadar yanar.
  Parlak güneş ışığı durumunda, voltajın varlığının görsel algısı etkilenebilir.

TEKNİK ÖZELLİKLER VE KULLANIM ALANI

• Voltaj tespiti: 12V ≤ U ≤ 690V
• Frekans: 0 ve 50/60Hz
• Toprağa göre maksimum voltaj: 600V
• İzin verilen aşırı yük: 30 saniye boyunca 1000Vrms
• Tüketim: voltaja bağlı olarak değişken.
  50V'ta 125µA ve 690V'ta 1.7mA
• Empedans: 400kΩ
• Tepki süresi: < 0.5 saniye
• Test süresi: U ≤ 690Vrms için sınırsız.

GENEL ÖZELLİKLER

ÇEVRESEL KOŞULLAR

İyi çalışmayı garanti etmek için uyulması gereken koşullar

• İç mekanda kullanın.
• Sıcaklık: -10...+55°C
• Bağıl nem: %10...90 RH
• Rakım: 2000 m'ye kadar

GÜÇ KAYNAĞI

• 1 pil 9 V (6 F 22, 6 LF 22 veya NEDA 1604)
• Pil ömrü:
  • Alkalin pil ile 5 saniyelik 5000 test (6 LF 22)
  • Sıradan pil ile 5 saniyelik 3500 test

BOYUTLAR VE AĞIRLIK

• Boyutlar: 193 x 47 x 36 mm (dış)
  Ağırlık: 170 g (pille birlikte)
• Kablo uzunluğu: 1.20 m
• Test uçlarının çapı: 2 mm ve 3.7 mm

STANDARTLARA UYGUNLUK

• Elektrik güvenliği (IEC 61010-1, IEC 61010-2-033'e göre)
  • Çift yalıtım
  • Kurulum kategorisi III
  • Kirlilik derecesi 2
  • Nominal voltaj: 600 V (toprağa göre)
• Su geçirmezlik (NF EN 60529'a göre): Koruma indeksi IP 50
• EN 61326-1 ile uyumlu endüstriyel ortamda emisyonlar ve bağışıklık

BAKIM

Bakım için yalnızca belirtilen yedek parçaları kullanın. Üretici, Satış Sonrası Servisi veya onaylı tamircileri dışında yapılan bir onarımın ardından meydana gelen herhangi bir kazadan sorumlu tutulamaz.

PİLİN DEĞİŞTİRİLMESİ

Kasayı açmadan önce test cihazını her zaman herhangi bir elektrik kaynağından ayırın

• Kasanın alt yarısındaki iki vidayı çıkarın
• Kullanılmış 9 V pili aynı tipte bir pille değiştirin (6 F 22, 6 LF 22 veya NEDA 1604)
• Test cihazını kullanmadan önce kasayı tekrar kapatın

TEMİZLİK

• Kasayı sabunlu suyla hafifçe nemlendirilmiş bir bezle temizleyin. Nemli bir bezle silin. Ardından bir bezle veya sıcak hava akışında hızla kurulayın.

DEPOLAMA

Test cihazı 60 günden fazla kullanılmayacaksa, pili çıkarın ve ayrı olarak saklayın.

TAMİR

Garanti süresi dolmadan önce veya sonra tüm onarımlar için lütfen cihazı distribütörünüze iade edin.

GARANTİ

Garantimiz, ekipmanın kullanıma sunulduğu tarihten itibaren on iki ay boyunca geçerlidir (Talep üzerine sunulan Genel Satış Koşullarımızdan alıntı).

09 - 2015

Kod 692018A00 - Ed.2
