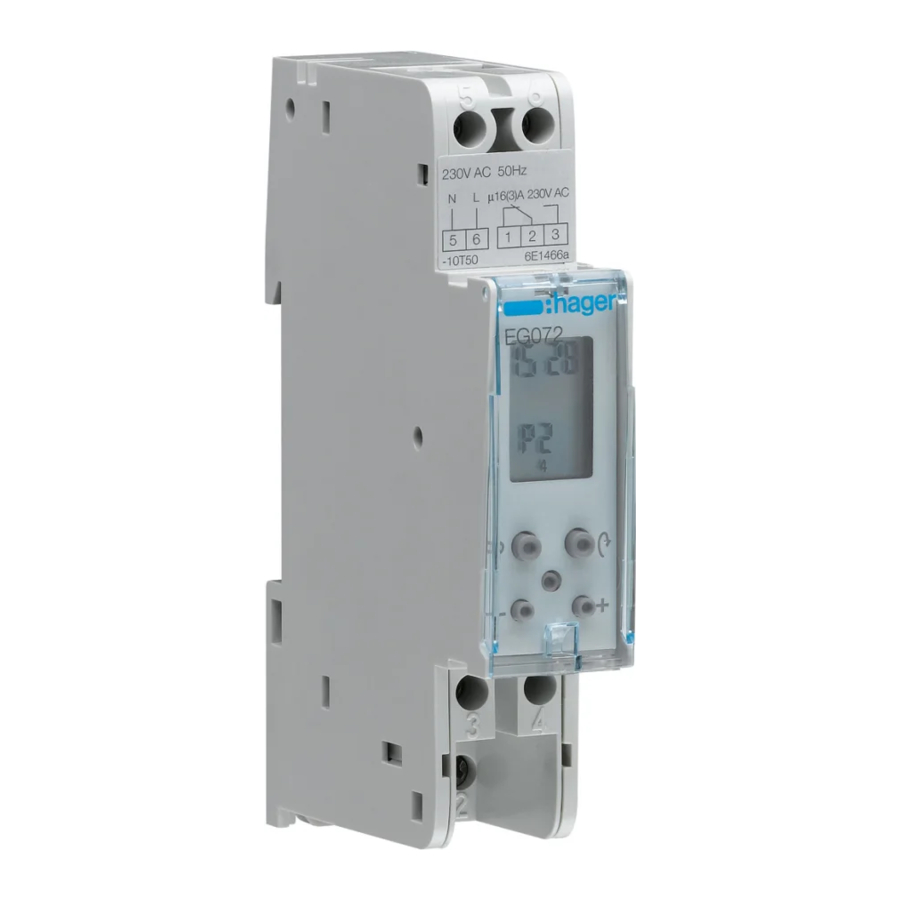

Hager EG072 - Уақыт кестесі қосқышының нұсқаулығы

Функциясы

EG072 - бұл тақтаңыздан аппаратты немесе электр тізбегін автоматты түрде басқаруға мүмкіндік беретін уақыт кестесі қосқышы.

Ол алдын ала жазылған он бағдарламамен (P0-ден P9-ға дейін) жабдықталған, олардың кейбіреулерінде (P2-ден P9-ға дейін) басталу және тоқтау уақыттарын таңдау арқылы уақыт кестелерін қажеттіліктеріңізге сәйкес өзгертуге болады.

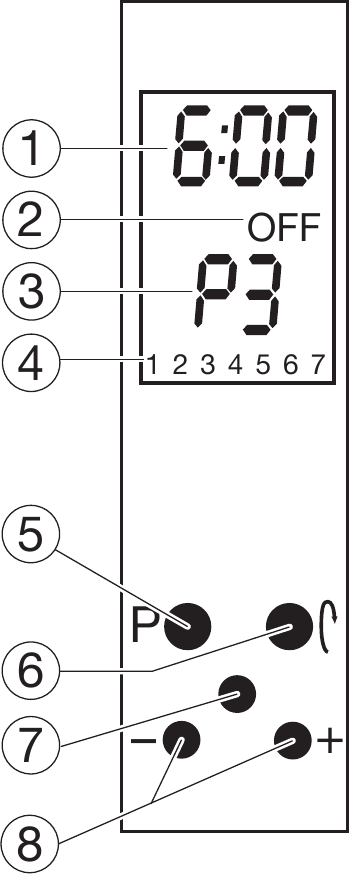

Презентация

Экранда

1. Ағымдағы уақыт.
2. Тізбектің күйі (ON (қосулы) немесе OFF (өшірулі)).
3. Ағымдағы бағдарлама.
4. Бағдарлама қолданылатын күндер
   1 = Дүйсенбі, 2 = Сейсенбі және т.б. 7 = Жексенбіге дейін).

Түймелер

5. Бағдарламаны таңдау.
6. Бағдарламалау уақытын жылжыту.
7. Reset: уақыт қосқышын нөлге қою.
8. Less (кем) және more (көп): уақытты орнату және бағдарламалау уақытын өзгерту.

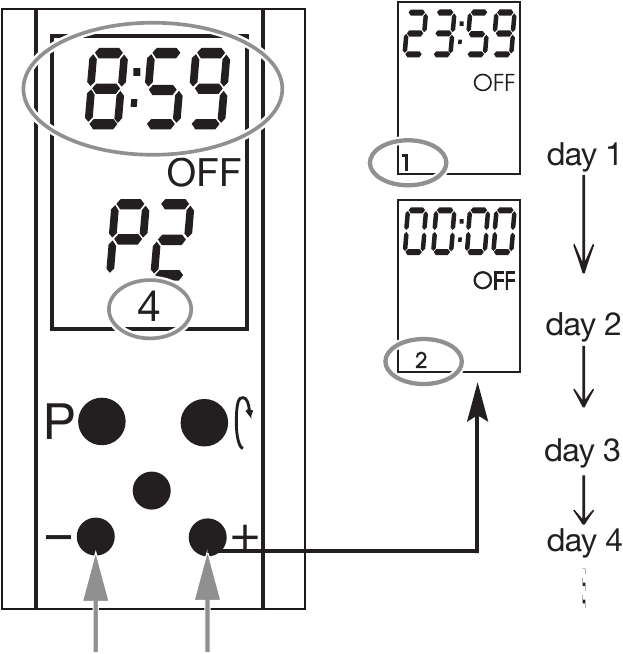

Уақыт пен күнді орнату

Мысалы: 8.59-күн 4 (Бейсенбі)

- немесе + арқылы қажетті күн мен уақытқа жеткенше күндердің 24 сағатын жылжытыңыз.

Қолжетімді бағдарламалар

Күндер топтары: 1-2-3-4-5-6-7

Уақыт қосқышы

P	Күндер	Бағдарламалар
P0	1 → 7	OFF (өшірулі) өзгертуге болмайды
P1	1 → 7	ON (қосулы) өзгертуге болмайды
P2	1 → 7
P3	1 → 7
P4	1 → 7
P5	1 → 5
	6 - 7	OFF (өшірулі)
P6	1 → 6
	7	OFF (өшірулі)
P7	1-2-4-5
	3 - 6
	7	OFF (өшірулі)
P8	1 → 5
	6 - 7
P9	1 → 5
	6 - 7

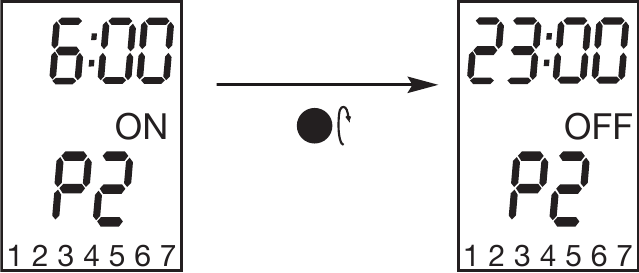

Бағдарламаны таңдау үшін

1. Қажетті бағдарлама (P0-ден P9-ға дейін) көрсетілгенше P түймесін бірнеше рет басыңыз – мысалы: P2

2. Бағдарламаның көрсетілгенін көру үшін түймесін басыңыз.

3. Растау үшін P түймесін басыңыз

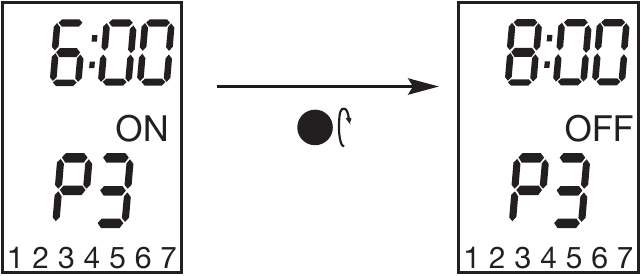

Бағдарламаны өзгерту үшін

1. Қажетті бағдарлама (P0-ден P9-ға дейін) көрсетілгенше P түймесін бірнеше рет басыңыз – мысалы: P3

2. Бағдарламаның көрсетілгенін көру үшін түймесін басыңыз.

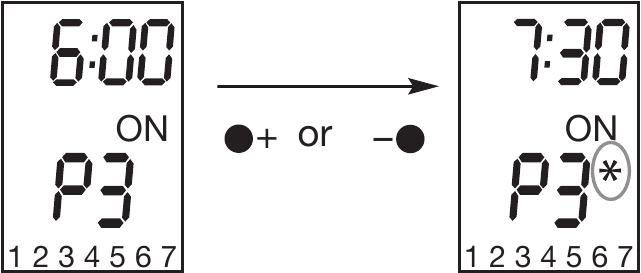

3. Қажет болса, қосу уақытын + немесе –түймелерін пайдаланып өзгертіңіз.

   Өзгертілген бағдарлама қадамы белгісімен белгіленеді. Бағдарламадағы басқа уақыттарды өзгерту үшін 2 және 3 әрекеттерін қайталаңыз. Бағдарламадағы басқа уақыттарды өзгерту үшін 2 және 3 әрекеттерін қайталаңыз.
4. Растау үшін P түймесін басыңыз.

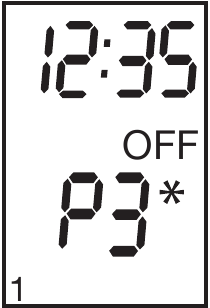

   Ағымдағы уақыт пен күн бағдарламадағы өзгерісті белгілейтін белгісімен бірге көрсетіледі.


Алдын ала жазылған бағдарламаға қайта оралу

Басыңыз P: Бағдарламаның бірінші қадамын көрсету.

4 секунд бойы түймесін басыңыз.

белгісі жоғалады; уақыт қосқышы алдын ала жазылған бағдарламаға қайта оралды.

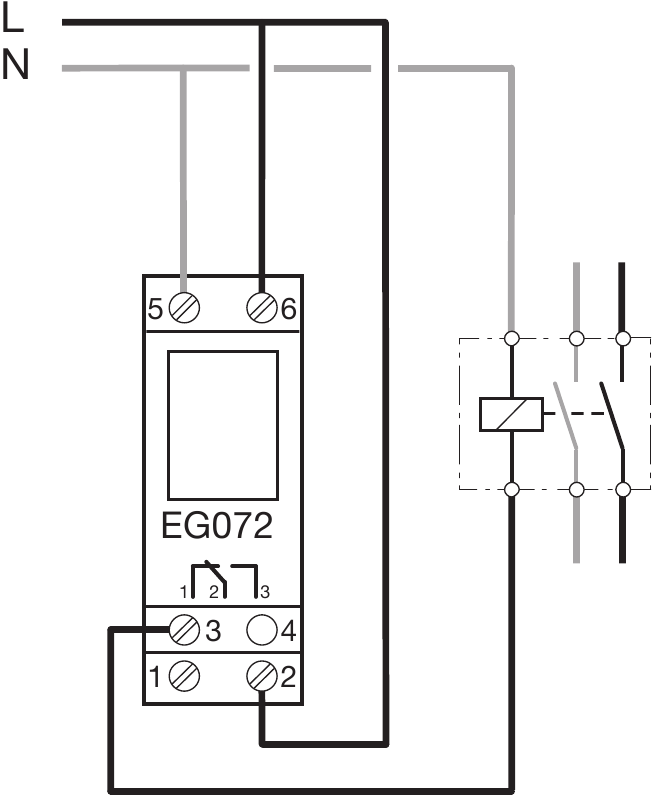

Электр қосылымдары

Техникалық сипаттамалар

Техникалық сипаттамалар

• Қуат көзі: 230V~ +10%/-15% 50Hz/60Hz
• Энергия тұтыну = 1 VA
• Шығыс: 1 ауыстырып қосқыш контакт
• Өшіру қуаты
  • Редуктивті жүктеме µ 16A / 230 V~ AC1
  • Индуктивті жүктеме µ 3A / 230 V~ cos φ = 0,6
• Қорғау дәрежесі: IP20
• Оқшаулау түрі: II
• Максималды жұмыс биіктігі: 2000м
• Номиналды импульстік кернеу: 4 kV
• Жоғары ағынды автоматты ажыратқыш: 16 A
• ЭМС шығарындыларының сынақтары үшін жарияланған кернеу мен ток: 230 Vv / 0,5 A

Тәуелсіз панельге орнатылған (DIN рейсі) басқару құрылғысы

Функционалдық сипаттамалар

• Уақыт дәлдігі: 20°C кезінде күніне ±1мин
• Литий батареясы арқылы жұмыс резерві: токты үзу үшін 3 жылдық жинақтау
• Әрекет түрі: 1B
• Ластану санаты: 2
• Бағдарламалық құрылым: A класы

Қоршаған орта

• Жұмыс температурасы: -10-дан +50°C-қа дейін
• Сақтау температурасы: -10-дан +60°C-қа дейін
• Ылғалдылық: 20°C кезінде 90%
• Өлшемі: 1 (17.5 mm)

Бұрандалы терминал арқылы қосылым

• Макс. өткізгіш қимасы: 4 mm²
• Мин. өткізгіш қимасы: 1 mm²

Осы өнімді дұрыс кәдеге жарату (электрлік және электрондық жабдықтардың қалдықтары).
(Еуропалық Одақта және бөлек жинау жүйелері бар басқа еуропалық елдерде қолданылады).

Өнімде немесе оның әдебиетінде көрсетілген бұл таңба оны жұмыс істеу мерзімінің соңында басқа тұрмыстық қалдықтармен бірге кәдеге жаратуға болмайтынын көрсетеді. Бақылаусыз қалдықтарды кәдеге жаратудан қоршаған ортаға немесе адам денсаулығына зиян келтірудің алдын алу үшін, оны басқа қалдықтардан бөліп, материалдық ресурстарды тұрақты қайта пайдалануды ынталандыру үшін жауапкершілікпен қайта өңдеңіз.

Тұрмыстық пайдаланушылар осы өнімді қайдан және қалай экологиялық қауіпсіз қайта өңдеуге болатыны туралы мәліметтер алу үшін осы өнімді сатып алған сатушыға немесе жергілікті үкімет кеңсесіне хабарласуы керек.

Бизнес пайдаланушылар жеткізушіге хабарласып, сатып алу шартының шарттарын тексеруі керек. Бұл өнімді кәдеге жаратудың басқа коммерциялық қалдықтарымен араластыруға болмайды.

Еуропаның барлық жерінде және Швейцарияда қолдануға болады

Бұл құрылғыны елде қолданыстағы орнату стандарттарына сәйкес тек білікті электрик орнатуы керек.

Кепілдік

АВСТРАЛИЯҒА ҚОЛДАНЫЛМАЙДЫ

hager өнімдеріне өндірілген күннен бастап 24 ай кепілдік беріледі, ол кез келген материалға немесе өндірістік ақауға қатысты. Егер қандай да бір өнім ақаулы болып табылса, ол орнатушы және жеткізуші (көтерме сатушы) арқылы қайтарылуы керек. Кепілдік алынып тасталады, егер:

• hager сапаны бақылау бөлімі тексергеннен кейін құрылғы IEE сымдарды тарту ережелеріне және орнату кезіндегі салада қабылданған тәжірибеге қайшы келетін түрде орнатылғаны анықталса.
• Тауарларды қайтару тәртібі сақталмаған. Тауарларды қайтарған кезде ақаудың түсіндірмесі қоса берілуі керек.
