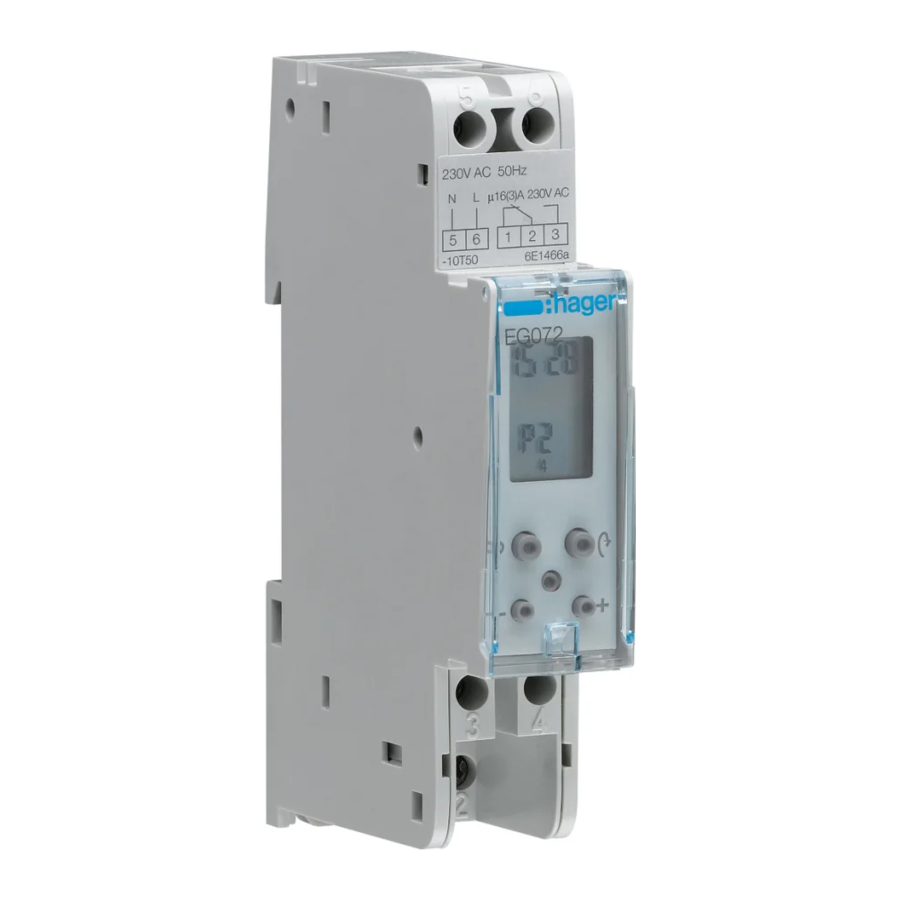

Hager EG072 - Zaman Ayarlı Anahtar Kullanım Kılavuzu

Fonksiyon

EG072, panonuzdan bir cihazı veya elektrik devresini otomatik olarak yönlendirmenizi sağlayan bir zaman ayarlı anahtardır.

Bazılarında (P2'den P9'a) başlama ve durma zamanlarını seçerek zaman çizelgelerinin ihtiyaçlarınıza göre değiştirilebileceği on adet önceden kaydedilmiş programla (P0'dan P9'a) donatılmıştır.

Tanıtım

Ekranda

1. Şu anki zaman.
2. Devrenin durumu (AÇIK veya KAPALI).
3. Mevcut program.
4. Programın uygulandığı günler
   1 = Pazartesi, 2 = Salı, vb. 7 = Pazar'a kadar).

Düğmeler

5. Program seçimi.
6. Programlama zamanlarının kaydırılması.
7. Reset: zaman anahtarını sıfıra ayarlamak için.
8. Less (az) ve more (çok): zamanı ayarlama ve programlama zamanlarının değiştirilmesi.

Saat ve Tarihi Ayarlama

Örn.: 8.59-gün 4 (Perşembe)

- veya + ile istediğiniz gün ve saate ulaşana kadar art arda gelen günlerin 24 saatini kaydırın.

Mevcut Programlar

Gün grupları: 1-2-3-4-5-6-7

Zaman Anahtarı

P	Günler	Programlar
P0	1 → 7	KAPALI değiştirilemez
P1	1 → 7	AÇIK değiştirilemez
P2	1 → 7
P3	1 → 7
P4	1 → 7
P5	1 → 5
	6 - 7	KAPALI
P6	1 → 6
	7	KAPALI
P7	1-2-4-5
	3 - 6
	7	KAPALI
P8	1 → 5
	6 - 7
P9	1 → 5
	6 - 7

Bir program seçmek için

1. İstenen program (P0'dan P9'a) görüntülenene kadar birkaç kez P tuşuna basın – örn.: P2

2. Görüntülenen programı görmek için tuşuna basın.

3. P tuşuna basarak doğrulayın

Bir programı değiştirmek için

1. İstenen program (P0'dan P9'a) görüntülenene kadar birkaç kez P tuşuna basın – örn. P3

2. Görüntülenen programı görmek için tuşuna basın.

3. Gerekirse, açma zamanlarını + veya –tuşlarını kullanarak değiştirin.

   Değiştirilmiş bir program adımı sembolüyle işaretlenir. Programdaki diğer zamanları değiştirmek için 2. ve 3. işlemleri tekrar gerçekleştirin. Programdaki diğer zamanları değiştirmek için 2. ve 3. işlemleri tekrar gerçekleştirin.
4. P tuşuna basarak doğrulayın.
   Şu anki zaman ve gün, programdaki değişikliği işaretleyen sembolüyle birlikte görüntülenir.


Önceden kaydedilmiş programa geri dön

P tuşuna basın: Programın ilk adımını görüntüleyin.

4 saniye boyunca tuşuna basın.

sembolü kaybolur; zaman anahtarı önceden kaydedilmiş programa geri dönmüştür.

Elektrik bağlantıları

Teknik özellikler

Teknik özellikler

• Besleme: 230V~ +10%/-15% 50Hz/60Hz
• Güç tüketimi = 1 VA
• Çıkış: 1 değiştirme kontağı
• Kesme gücü
  • Redüktif yük µ 16A / 230 V~ AC1
  • Endüktif yük µ 3A / 230 V~ cos φ = 0,6
• Koruma derecesi: IP20
• Yalıtım türü: II
• Maksimum çalışma yüksekliği: 2000m
• Nominal darbe gerilimi: 4 kV
• Yukarı akım devre kesici: 16 A
• EMC emisyon testlerinin ihtiyaçları için beyan edilen gerilim ve akım: 230 Vv / 0,5 A

Bağımsız panele monte edilmiş (DIN rayı) kontrol cihazı

Fonksiyonel özellikler

• Zaman hassasiyeti: 20°C'de günde ±1 dakika
• Lityum pil ile çalışma rezervi: akım kesilmesi için 3 yıllık birikim
• Eylem türü: 1B
• Kirlilik kategorisi: 2
• Yazılım yapısı: sınıf A

Çevre

• Çalışma sıcaklığı: -10 ila +50°C
• Depolama sıcaklığı: -10 ila +60°C
• Higrometri: 20°C'de %90
• Boyut: 1 (17.5 mm)

Vida terminali ile bağlantı

• Maks. iletken kesiti: 4 mm²
• Min. iletken kesiti: 1 mm²

Bu ürünün doğru şekilde imha edilmesi (Atık Elektrikli ve Elektronik Ekipman).
(Avrupa Birliği'nde ve ayrı toplama sistemlerine sahip diğer Avrupa ülkelerinde geçerlidir).

Ürün veya literatüründe gösterilen bu işaret, kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından kaynaklanan çevreye veya insan sağlığına olası zararları önlemek için, lütfen bunu diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir yeniden kullanımını teşvik etmek için sorumlu bir şekilde geri dönüştürün.

Ev kullanıcıları, bu ürünü satın aldıkları perakendeciyle veya çevreye duyarlı geri dönüşüm için bu ürünü nereye ve nasıl götürebileceklerinin ayrıntıları için yerel hükümet daireleriyle iletişime geçmelidir.

Ticari kullanıcılar, tedarikçileriyle iletişime geçmeli ve satın alma sözleşmesinin hüküm ve koşullarını kontrol etmelidir. Bu ürün, diğer ticari atıklarla karıştırılmamalıdır.

Tüm Avrupa'da ve İsviçre'de kullanılabilir

Bu cihaz, yalnızca ülkedeki yürürlükteki kurulum standartlarına göre kalifiye bir elektrikçi tarafından kurulmalıdır.

Garanti

AVUSTRALYA İÇİN GEÇERLİ DEĞİLDİR

hager ürünlerinde, üretim tarihinden itibaren herhangi bir malzeme veya üretim hatasıyla ilgili olarak 24 aylık bir garanti süresi sunulmaktadır. Herhangi bir ürünün kusurlu olduğu tespit edilirse, montajcı ve tedarikçi (toptancı) aracılığıyla iade edilmelidir. Aşağıdaki durumlarda garanti geri çekilir:

• hager kalite kontrol departmanı tarafından yapılan incelemeden sonra cihazın, kurulum sırasında IEE kablolama yönetmeliklerine ve sektördeki kabul görmüş uygulamalara aykırı bir şekilde kurulduğu tespit edilirse.
• Malların iadesi için prosedür izlenmediyse. Malları iade ederken kusurun açıklaması eklenmelidir.
