Hager EG071 - 1 Kanallı Zaman Anahtarı Kılavuzu ve Eğitim Videosu

Fonksiyon

EG071, elektrik yüklerinin otomatik kontrolü için programlanabilir bir zaman anahtarıdır.
Maksimum 20 program adımıyla tamamen programlanabilir. Her program adımı, her bir bellek konumunun kullanımını en üst düzeye çıkararak bir veya birkaç güne uygulanabilir.
Üniteye güç gelmemesi durumunda ekran yanıp söner.
Ön kapak, programlama tamamlandıktan sonra yetkisiz erişimi önlemek için kapatılabilir.

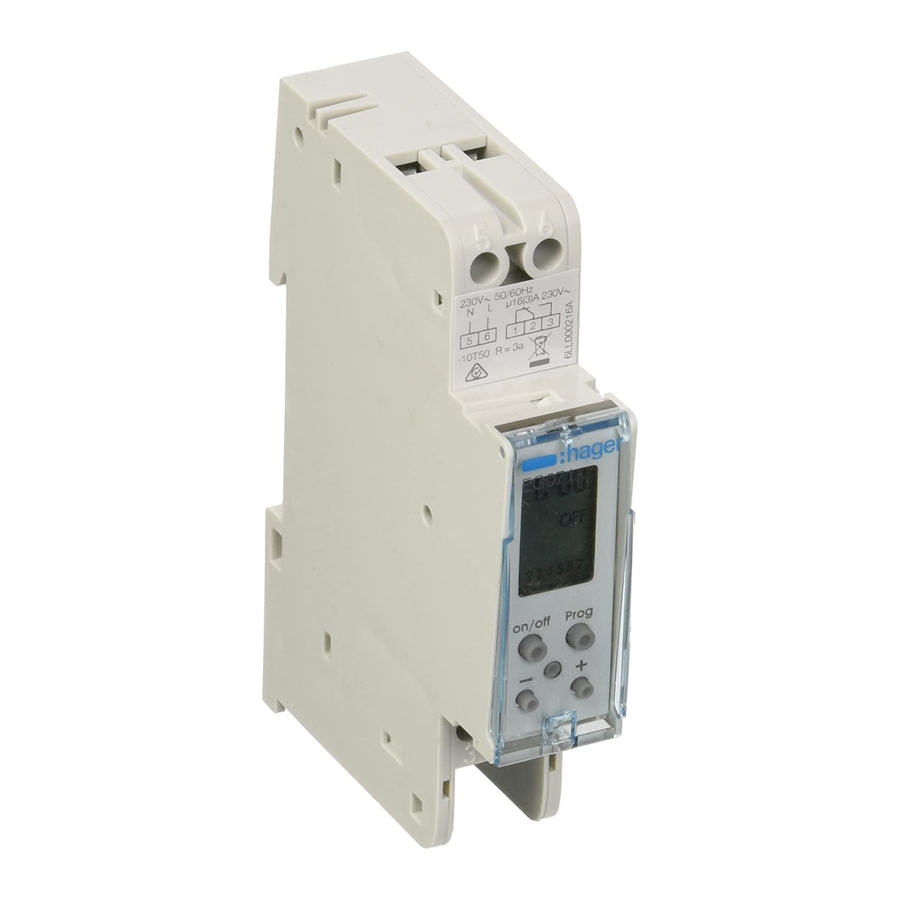

Sunum

Ekran

1. zaman.
2. devre durumu (AÇIK veya KAPALI)
3. Haftanın günü (1 = Pazartesi, 2 = Salı.. 7 = Pazar)

Düğmeler

4. "on/off" (açık/kapalı) devre AÇIK veya KAPALI olup olmadığını seçer.
5. "Prog" (Program) programı ayarlamak ve program adımlarında gezinmek için.
6. "reset" (sıfırla)
7. "+" ve "-": ayarları değiştirir.

Saat ve gün ayarı

"+" veya "-" tuşuna basın.
Bu tuşa sürekli basmak dakikaları, saatleri ve ardından günleri yukarı veya aşağı kaydırır.

Programlama

1. Programlamaya başlamak için "Prog" (Program) tuşuna basın, ilk program adımı yanıp söner.

2. "+" veya "-" tuşuyla anahtarlama zamanını ayarlayın.
3. Devre AÇIK ve devre KAPALI arasında seçim yapmak için "on/off" (açık/kapalı) düğmesini kullanın.
   AÇIK = 2 ve 3 numaralı terminaller arasındaki temas.
   KAPALI = 1 ve 2 numaralı terminaller arasındaki temas.
4. "Prog" (Program) tuşuna basarak ayarları girin. Şimdi ayarların uygulanacağı haftanın günlerini seçmelisiniz.

5. "+" ve "-" tuşlarıyla, haftanın her bir gününü birbiri ardına görüntüleyin ve programın bu güne uygulanıp uygulanmayacağını "on/off" (açık/kapalı) tuşuyla seçin. Anahtarlamanın uygulanacağı günler ekranın altında görünür olmalıdır, örneğin 1 2 3 4 5 görünür, anahtarlamanın Pazartesi'den Cuma'ya uygulanacağı anlamına gelir.
6. Bu program adımını girmek için "Prog" (Program) tuşuna basın.
   2 dakika içinde hiçbir düğmeye basılmazsa, cihaz ayarlarınızı kaydetmeden otomatik moda geri döner.
7. Yukarıdaki 2 ila 6 arasındaki adımları tekrarlayarak ek zaman ayarlarını programlayın (maks. 20).
   Bir program adımını silmek için, "--:--" (23:59 ile 00:00 arasında) görüntülenene kadar "+" ve "-" tuşlarıyla anahtarlama zamanını değiştirin.
8. Ayarlarınızı kaydetmek ve otomatik moda dönmek için "Prog" (Program) tuşuna 2 saniyeden uzun süre basın.


Devreyi AÇMAK veya KAPATMAK için

1. "on/off" (açık/kapalı) düğmesine basın. Ekran yanıp söner.

2. Devreyi AÇMAK veya KAPATMAK için "on/off" (açık/kapalı) düğmesini kullanın.

Otomatik moda geri dönmek için "on/off" (açık/kapalı) düğmesine 2 saniyeden uzun süre basın.

Ayarlarınızı kontrol etmek için

Otomatik modda:
Günü, saati ve devre durumunu (AÇIK veya KAPALI) görüntülemek için "Prog" (Program) tuşuna art arda basın.
Otomatik moda geri dönmek için "Prog" (Program) tuşuna 2 saniyeden uzun süre basın.

Zaman anahtarını sıfırlamak için

"reset" (sıfırla) düğmesine basın, program iptal edilecektir.

Teknik özellikler

Elektriksel özellikler

• besleme gerilimi: 230V +%10/-%15 50/60Hz
  240V~ +/-%6 50/60Hz
• güç tüketimi = 1 VA
• çıkış: 1 değiştirme kontağı
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• koruma derecesi: IP20
• yalıtım sınıfı: II
• maksimum çalışma yüksekliği: 2000m
• nominal darbe gerilimi: 4 kV
• yukarı akım devre kesici: 16 A
• EMC emisyon testlerinin ihtiyaçları için beyan edilen gerilim ve akım: 230V~ / 0,5 A

Bağımsız panele monte (DIN rayı) kontrol cihazı

Fonksiyonel özellikler

• doğruluk: 20°C'de ±1dak/gün
• çalışma rezervi: lityum pil toplam üç yıl
• eylem türü: 1B
• kirlilik kategorisi: 2
• yazılım yapısı: sınıf A

Çevre

• çalışma sıcaklığı; -10 ila +50°C
• depolama sıcaklığı: -10 ila +60°C

Bağlantı tüneli terminalleri

• esnek: 0.5 ila 2.5 mm²
• rijit: 0.5 ila 4 mm²

Boyut: (17.5 mm)

Elektrik bağlantıları

Garanti

AVUSTRALYA İÇİN GEÇERLİ DEĞİLDİR

hager ürünlerinde, üretim tarihinden itibaren, herhangi bir malzeme veya üretim hatasıyla ilgili olarak 24 aylık bir garanti süresi sunulmaktadır. Herhangi bir ürünün kusurlu olduğu tespit edilirse, montajcı ve tedarikçi (toptancı) aracılığıyla iade edilmelidir.

Bu cihaz, yalnızca ülkedeki yürürlükteki kurulum standartlarına göre kalifiye bir elektrikçi tarafından kurulmalıdır.

Bu Ürünün Doğru Şekilde İmhası (Atık Elektrikli ve Elektronik Ekipman)

(Avrupa Birliği'nde ve ayrı toplama sistemlerine sahip diğer Avrupa ülkelerinde geçerlidir).

Ürün veya literatüründe gösterilen bu işaret, kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından kaynaklanan çevreye veya insan sağlığına olası zararları önlemek için, lütfen bunu diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanımını teşvik etmek için sorumlu bir şekilde geri dönüştürün.
Ev kullanıcıları, bu ürünü nereden satın aldıklarını veya çevreye zarar vermeyen güvenli geri dönüşüm için bu ürünü nereye ve nasıl götürebileceklerinin ayrıntıları için yerel hükümet ofisleriyle iletişime geçmelidir.
İş kullanıcıları tedarikçileriyle iletişime geçmeli ve satın alma sözleşmesinin hüküm ve koşullarını kontrol etmelidir. Bu ürün, diğer ticari atıklarla karıştırılmamalıdır.

Tüm Avrupa'da ve İsviçre'de kullanılabilir

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, Fransa - www.hager.com
