Hager EG071 - Instrukcja obsługi i film instruktażowy 1-kanałowego zegara sterującego

Funkcja

EG071 to programowalny zegar sterujący do automatycznego sterowania obciążeniami elektrycznymi.
Jest w pełni programowalny z maksymalnie 20 krokami programu. Każdy krok programu można zastosować do jednego lub kilku dni, maksymalizując wykorzystanie każdej lokalizacji pamięci.
W przypadku awarii zasilania wyświetlacz będzie migać.
Przednia pokrywa jest zapieczętowana, co zapobiega nieautoryzowanemu dostępowi po zakończeniu programowania.

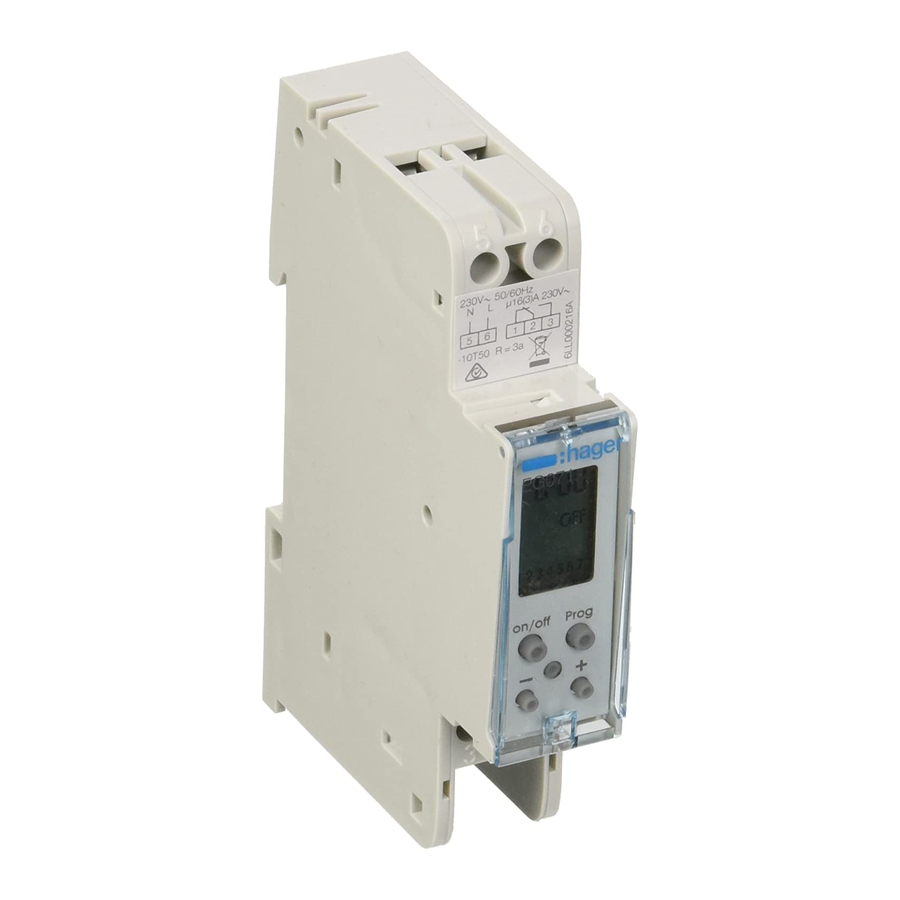

Prezentacja

Wyświetlacz

1. czas.
2. stan obwodu (WŁĄCZONY lub WYŁĄCZONY)
3. Dzień tygodnia (1 = poniedziałek, 2 = wtorek... 7 = niedziela)

Przyciski

4. "on/off" (włącz/wyłącz) wybiera, czy obwód jest WŁĄCZONY, czy WYŁĄCZONY.
5. "Prog" (Prog) do ustawiania programu i przewijania kroków programu.
6. "reset" (reset)
7. "+" (plus) i "-" (minus): zmienia ustawienia.

Ustawianie czasu i dnia

Naciśnij przycisk "+" (plus) lub "-" (minus).
Ciągłe naciskanie tego przycisku spowoduje przewijanie w górę lub w dół minut, godzin, a następnie dni.

Programowanie

1. Aby rozpocząć programowanie, naciśnij przycisk "Prog" (Prog), pierwszy krok programu zacznie migać.

2. Ustaw czas przełączania za pomocą przycisku "+" (plus) lub "-" (minus).
3. Użyj przycisku "on/off" (włącz/wyłącz), aby wybrać między obwodem WŁĄCZONYM a obwodem WYŁĄCZONYM.
   ON (WŁĄCZONY) = styk między zaciskami 2 i 3.
   OFF (WYŁĄCZONY) = styk między zaciskami 1 i 2.
4. Wprowadź ustawienia, naciskając "Prog" (Prog). Musisz teraz wybrać dni tygodnia, do których mają zastosowanie ustawienia.

5. Za pomocą przycisku "+" (plus) i "-" (minus) wyświetlaj po kolei każdy dzień tygodnia i wybierz za pomocą przycisku "on/off" (włącz/wyłącz), czy program ma zastosowanie do tego dnia, czy nie. Dni, do których ma być zastosczone przełączanie, muszą być widoczne u dołu wyświetlacza, np. 1 2 3 4 5 widoczne, oznacza, że przełączanie będzie stosowane od poniedziałku do piątku.
6. Naciśnij "Prog" (Prog), aby wprowadzić ten krok programu.
   Jeśli w ciągu 2 minut nie zostaną naciśnięte żadne przyciski, urządzenie powróci do trybu automatycznego bez zapisywania ustawień.
7. Zaprogramuj dodatkowe ustawienia czasu, powtarzając kroki od 2 do 6 powyżej (maks. 20).
   Aby usunąć krok programu, zmodyfikuj czas przełączania za pomocą przycisków "+" (plus) i "-" (minus), aż na wyświetlaczu pojawi się --:-- (między 23:59 a 00:00).
8. Aby zapisać ustawienia i powrócić do trybu automatycznego, naciśnij "Prog" (Prog) przez ponad 2 sekundy.


Aby włączyć lub wyłączyć obwód

1. naciśnij przycisk "on/off" (włącz/wyłącz). Wyświetlacz zacznie migać.

2. użyj przycisku "on/off" (włącz/wyłącz), aby włączyć lub wyłączyć obwód.

Aby powrócić do trybu automatycznego, naciśnij "on/off" (włącz/wyłącz) przez ponad 2 sekundy.

Aby sprawdzić ustawienia

W trybie automatycznym:
Naciskaj kilkakrotnie "Prog" (Prog), aby wyświetlić dzień, godzinę i stan obwodu (WŁĄCZONY lub WYŁĄCZONY).
Aby powrócić do trybu automatycznego, naciśnij "Prog" (Prog) przez ponad 2 sekundy.

Aby zresetować zegar sterujący

Naciśnij przycisk "reset" (reset), program zostanie anulowany.

Specyfikacja techniczna

Charakterystyka elektryczna

• napięcie zasilania: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• pobór mocy = 1 VA
• wyjście: 1 styk przełączny
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• stopień ochrony: IP20
• klasa izolacji: II
• maksymalna wysokość robocza: 2000m
• znamionowe napięcie udarowe: 4 kV
• wyłącznik nadprądowy: 16 A
• napięcie i prąd zadeklarowane na potrzeby badań emisji EMC: 230V~ / 0,5 A

Niezależne urządzenie sterujące montowane na panelu (szyna DIN)

Charakterystyka funkcjonalna

• dokładność: ±1min/dzień przy 20°C
• rezerwa pracy: bateria litowa łącznie trzy lata
• typ działania: 1B
• kategoria zanieczyszczenia: 2
• struktura oprogramowania: klasa A

Środowisko

• temperatura pracy: -10 do +50°C
• temperatura przechowywania: -10 do +60°C

Zaciski tunelowe przyłączeniowe

• elastyczne: 0,5 do 2,5 mm²
• sztywne: 0,5 do 4 mm²

Rozmiar: (17,5 mm)

Połączenia elektryczne

Gwarancja

NIE DOTYCZY AUSTRALII

Na produkty Hager udzielana jest 24-miesięczna gwarancja od daty produkcji, obejmująca wszelkie wady materiałowe lub produkcyjne. W przypadku stwierdzenia wady produktu należy go zwrócić za pośrednictwem instalatora i dostawcy (hurtownika).

To urządzenie musi być instalowane wyłącznie przez wykwalifikowanego elektryka zgodnie z normami instalacyjnymi obowiązującymi w danym kraju.

Prawidłowa utylizacja tego produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy Unii Europejskiej i innych krajów europejskich z systemami selektywnej zbiórki).

Oznaczenie umieszczone na produkcie lub w jego dokumentacji wskazuje, że po zakończeniu okresu użytkowania nie należy go wyrzucać wraz z innymi odpadami domowymi. Aby zapobiec możliwemu szkodliwemu wpływowi na środowisko lub zdrowie ludzkie w wyniku niekontrolowanej utylizacji odpadów, należy oddzielić ten produkt od innych rodzajów odpadów i poddać go odpowiedzialnemu recyklingowi, aby promować zrównoważone ponowne wykorzystanie zasobów materiałowych.
Użytkownicy domowi powinni skontaktować się ze sprzedawcą, u którego zakupili ten produkt, lub z lokalnym urzędem gminy, aby uzyskać informacje na temat tego, gdzie i jak mogą oddać ten produkt do bezpiecznego dla środowiska recyklingu.
Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy mieszać z innymi odpadami komercyjnymi przeznaczonymi do utylizacji.

Możliwość użytkowania w całej Europie oraz w Szwajcarii

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, Francja - www.hager.com
