Hager EG071 - Brukermanual og instruksjonsvideo for 1-kanals tidsbryter

Funksjon

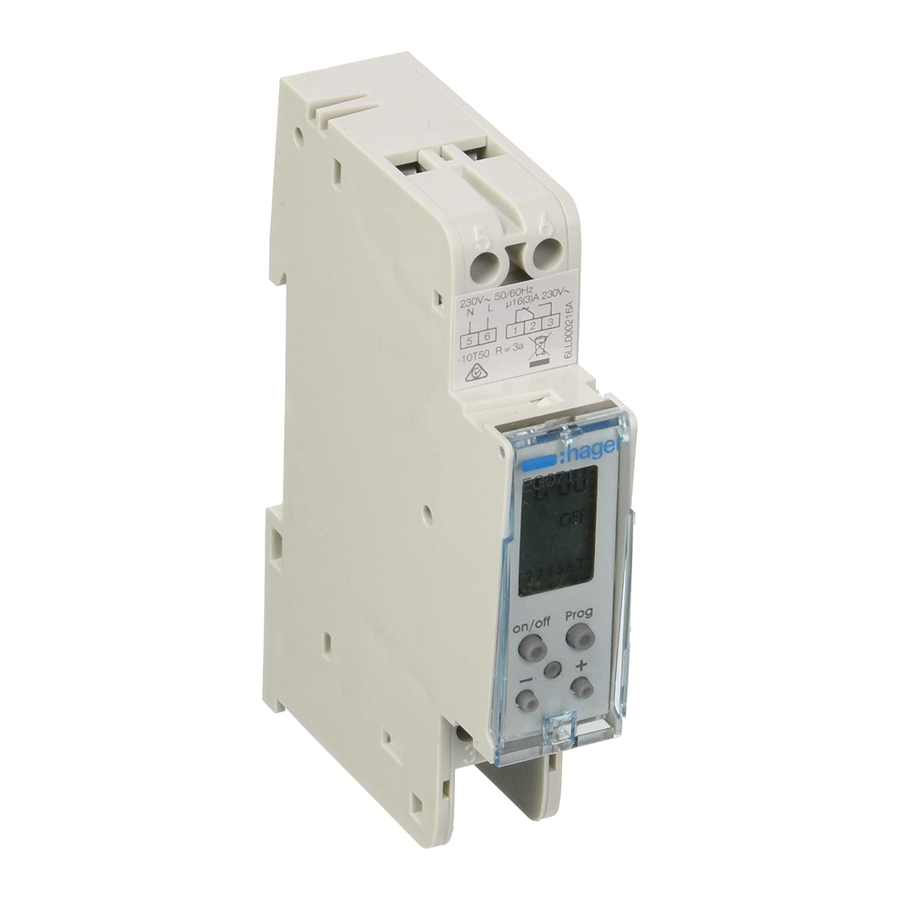

EG071 er en programmerbar tidsbryter for automatisk styring av elektriske laster.
Den er fullt programmerbar med maksimalt 20 programtrinn. Hvert programtrinn kan brukes på en eller flere dager, noe som maksimerer bruken av hver minnelokasjon.
Displayet vil blinke ved strømbrudd til enheten.
Frontdekselet kan forsegles for å hindre uautorisert tilgang etter fullført programmering.

Presentasjon

Display

1. tid.
2. kretsstatus (PÅ eller AV)
3. Ukedag (1 = Mandag, 2 = Tirsdag.. 7 = Søndag)

Knapper

4. "on/off" (på/av) velger om kretsen er PÅ eller AV.
5. "Prog" (Prog) for å stille inn programmet og bla gjennom programtrinn.
6. "reset" (tilbakestill)
7. "+" og "-": endrer innstillinger.

Innstilling av tid og dag

Trykk på tasten "+" eller "-".
Et kontinuerlig trykk på denne tasten vil bla opp eller ned minutter, timer og deretter dager.

Programmering

1. For å starte programmeringen, trykk på tasten "Prog" (Prog), det første programtrinnet blinker.

2. Still inn koblingstiden med tasten "+" eller "-"
3. Bruk "on/off" (på/av)-knappen for å velge mellom krets PÅ og krets AV.
   PÅ = kontakt mellom terminalene 2 og 3.
   AV = kontakt mellom terminalene 1 og 2.
4. Angi innstillingene ved å trykke på "Prog" (Prog). Du må nå velge hvilke dager i uken innstillingene skal gjelde for.

5. Med tasten "+" og "-", vis den ene etter den andre hver dag i uken og velg med tasten "on/off" (på/av) om programmet skal gjelde for denne dagen eller ikke. Dager som koblingen skal brukes på, må være synlige nederst på displayet, f.eks. 1 2 3 4 5 synlig, betyr at koblingen vil bli brukt fra mandag til fredag.
6. Trykk på "Prog" (Prog) for å angi dette programtrinnet.
   Hvis ingen knapper trykkes innen 2 minutter, går enheten tilbake til automatisk modus uten å registrere innstillingene dine.
7. Programmer flere tidsinnstillinger ved å gjenta trinn 2 til 6 ovenfor (maks. 20).
   For å slette et programtrinn, endre koblingstiden med tastene "+" og "-", til displayet viser --:-- (mellom 23:59 og 00:00).
8. For å registrere innstillingene dine og gå tilbake til automatisk modus, trykk på "Prog" (Prog) i mer enn 2 sekunder.


For å slå kretsen PÅ eller AV

1. trykk på "on/off" (på/av)-knappen. Displayet blinker.

2. bruk "on/off" (på/av)-knappen for å slå kretsen PÅ eller AV.

For å bytte tilbake til automatisk modus, trykk på "on/off" (på/av) i mer enn 2 sekunder.

For å sjekke innstillingene dine

I automatisk modus:
Trykk på "Prog" (Prog) gjentatte ganger for å vise dagen, klokkeslettet og kretsstatusen (PÅ eller AV).
For å bytte tilbake til automatisk modus, trykk på "Prog" (Prog) i mer enn 2 sekunder.

For å tilbakestille tidsbryteren

Trykk på "reset" (tilbakestill)-knappen, programmet vil bli kansellert.

Tekniske spesifikasjoner

Elektriske egenskaper

• forsyningsspenning: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• strømforbruk = 1 VA
• utgang: 1 vekslingskontakt
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• beskyttelsesgrad: IP20
• isolasjonsklasse: II
• maksimal driftshøyde: 2000m
• nominell impulsspenning: 4 kV
• overstrømsvern: 16 A
• spenning og strøm deklarert for behovene til EMC-utslippstester: 230V~ / 0,5 A

Uavhengig panelmontert (DIN-skinne) kontrollenhet

Funksjonelle egenskaper

• nøyaktighet: ±1min/dag ved 20°C
• driftsreserve: litiumbatteri totalt tre år
• handlingstype: 1B
• forurensningskategori: 2
• programvarestruktur: klasse A

Miljø

• driftstemperatur; -10 til +50°C
• lagringstemperatur: -10 til +60°C

Koblingstunnelterminaler

• fleksibel: 0.5 til 2.5 mm²
• stiv: 0.5 til 4 mm²

Størrelse: (17.5 mm)

Elektriske tilkoblinger

Garanti

IKKE GJELDENDE FOR AUSTRALIA

En garantiperiode på 24 måneder tilbys på hager-produkter, fra produksjonsdato, knyttet til ethvert materiale eller produksjonsfeil. Hvis et produkt viser seg å være defekt, må det returneres via installatøren og leverandøren (grossisten).

Denne enheten må kun installeres av en kvalifisert elektriker i henhold til gjeldende installasjonsstandarder i landet.

Korrekt avhending av dette produktet (elektrisk og elektronisk avfall)

(Gjelder i EU og andre europeiske land med separate innsamlingssystemer).

Denne merkingen som vises på produktet eller i dokumentasjonen, indikerer at det ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å forhindre mulig skade på miljøet eller menneskers helse fra ukontrollert avfallsdeponering, vennligst skill dette fra andre typer avfall og resirkuler det ansvarlig for å fremme bærekraftig gjenbruk av materialressurser.
Husholdningsbrukere bør kontakte enten forhandleren der de kjøpte dette produktet, eller deres lokale myndighetskontor, for detaljer om hvor og hvordan de kan ta med denne varen for miljømessig sikker resirkulering.
Bedriftsbrukere bør kontakte sin leverandør og sjekke vilkårene og betingelsene i kjøpekontrakten. Dette produktet skal ikke blandes med annet kommersielt avfall for deponering.

Kan brukes i hele Europa og i Sveits

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, Frankrike - www.hager.com
