Hager EG071 - Manual de utilizare și tutorial video pentru comutatorul orar cu 1 canal

Funcție

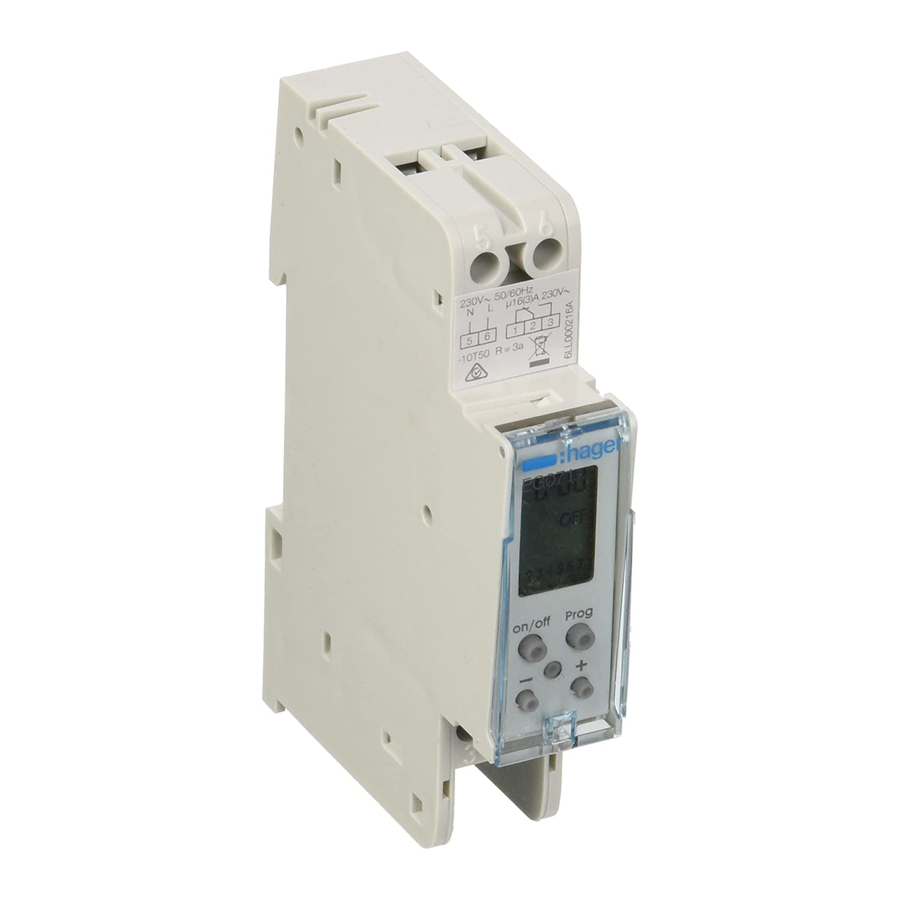

EG071 este un comutator orar programabil pentru controlul automat al sarcinilor electrice.
Este complet programabil cu un maximum de 20 de pași de program. Fiecare pas de program poate fi aplicat uneia sau mai multor zile, maximizând utilizarea fiecărei locații de memorie.
Ecranul va clipi în caz de pană de curent a unității.
Capacul frontal este sigilabil, prevenind accesul neautorizat după finalizarea programării.

Prezentare

Ecran

1. ora.
2. starea circuitului (ON (pornit) sau OFF (oprit))
3. Ziua săptămânii (1 = Luni, 2 = Marți.. 7 = Duminică)

Butoane

4. "on/off" (pornit/oprit) alege dacă circuitul este ON (pornit) sau OFF (oprit).
5. "Prog" pentru a seta programul și a derula pașii programului.
6. "reset" (resetare)
7. "+" și "-": modifică setările.

Setarea orei și a zilei

Apăsați tasta "+" sau "-".
O apăsare continuă pe această tastă va derula în sus sau în jos minutele, orele și apoi zilele.

Programare

1. Pentru a începe programarea, apăsați tasta "Prog", primul pas de program va clipi.

2. Setați timpul de comutare cu tasta "+" sau "-"
3. Utilizați butonul "on/off" (pornit/oprit) pentru a alege între circuit ON (pornit) și circuit OFF (oprit).
   ON (pornit) = contact între bornele 2 și 3.
   OFF (oprit) = contact între bornele 1 și 2.
4. Introduceți setările apăsând "Prog". Acum trebuie să alegeți zilele săptămânii pentru care se aplică setările.

5. Cu tasta "+" și "-", afișați una după alta fiecare zi a săptămânii și selectați cu tasta "on/off" (pornit/oprit) dacă programul se aplică sau nu în această zi. Zilele pentru care trebuie aplicată comutarea trebuie să fie vizibile în partea de jos a ecranului, de ex. 1 2 3 4 5 vizibile, înseamnă că comutarea va fi aplicată de luni până vineri.
6. Apăsați "Prog" pentru a introduce acest pas de program.
   Dacă nu se apasă niciun buton în decurs de 2 minute, dispozitivul revine la modul automat fără a înregistra setările.
7. Programați setări suplimentare de timp repetând pașii de la 2 la 6 de mai sus (maximum 20).
   Pentru a șterge un pas de program, modificați timpul de comutare cu tastele "+" și "-", până când afișajul arată --:-- (între 23:59 și 00:00).
8. Pentru a înregistra setările și a reveni la modul automat, apăsați "Prog" timp de mai mult de 2 secunde.


Pentru a porni sau opri circuitul

1. apăsați butonul "on/off" (pornit/oprit). Afișajul clipește.

2. utilizați butonul "on/off" (pornit/oprit) pentru a porni sau opri circuitul.

Pentru a reveni în modul automat, apăsați "on/off" (pornit/oprit) timp de mai mult de 2 secunde.

Pentru a verifica setările

În modul automat:
Apăsați "Prog" în mod repetat pentru a afișa ziua, ora și starea circuitului (ON (pornit) sau OFF (oprit)).
Pentru a reveni la modul automat, apăsați "Prog" timp de mai mult de 2 secunde.

Pentru a reseta comutatorul orar

Apăsați butonul "reset" (resetare), programul va fi anulat.

Specificații tehnice

Caracteristici electrice

• tensiune de alimentare: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• consum de energie = 1 VA
• ieșire: 1 contact de comutare
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• grad de protecție: IP20
• clasa de izolație: II
• înălțime maximă de funcționare: 2000m
• tensiune nominală de impuls: 4 kV
• întrerupător automat amonte: 16 A
• tensiune și curent declarate pentru necesitățile testelor de emisie EMC: 230V~ / 0,5 A

Dispozitiv de control independent montat pe panou (șină DIN)

Caracteristici funcționale

• precizie: ±1min/zi la 20°C
• rezervă de funcționare: baterie cu litiu total de trei ani
• tip de acțiune: 1B
• categorie de poluare: 2
• structura software: clasa A

Mediu

• temperatură de funcționare; -10 până la +50°C
• temperatură de depozitare: -10 până la +60°C

Borne de conectare tip tunel

• flexibil: 0.5 până la 2.5 mm²
• rigid: 0.5 până la 4 mm²

Dimensiune: (17.5 mm)

Conexiuni electrice

Garanție

NU SE APLICĂ PENTRU AUSTRALIA

Se oferă o perioadă de garanție de 24 de luni pentru produsele hager, de la data fabricării, referitoare la orice material sau defect de fabricație. Dacă se constată că un produs este defect, acesta trebuie returnat prin intermediul instalatorului și al furnizorului (angrosist).

Acest dispozitiv trebuie instalat numai de un electrician calificat, conform standardelor de instalare în vigoare în țară.

Eliminarea corectă a acestui produs (Deșeuri de echipamente electrice și electronice)

(Aplicabil în Uniunea Europeană și în alte țări europene cu sisteme de colectare separată).

Acest marcaj prezentat pe produs sau în documentația sa indică faptul că acesta nu trebuie aruncat împreună cu alte deșeuri menajere la sfârșitul duratei sale de viață. Pentru a preveni posibilele daune aduse mediului sau sănătății umane din cauza eliminării necontrolate a deșeurilor, vă rugăm să separați acest produs de alte tipuri de deșeuri și să îl reciclați în mod responsabil pentru a promova reutilizarea durabilă a resurselor materiale.
Utilizatorii casnici ar trebui să contacteze fie comerciantul de la care au achiziționat acest produs, fie biroul administrației locale, pentru detalii despre unde și cum pot duce acest articol pentru reciclare ecologică.
Utilizatorii comerciali ar trebui să contacteze furnizorul și să verifice termenii și condițiile contractului de achiziție. Acest produs nu trebuie amestecat cu alte deșeuri comerciale pentru eliminare.

Utilizabil în toată Europa și în Elveția

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, Franța - www.hager.com
