Hager EG071 - Manuál a výukové video k 1kanálovým spínacím hodinám

Funkce

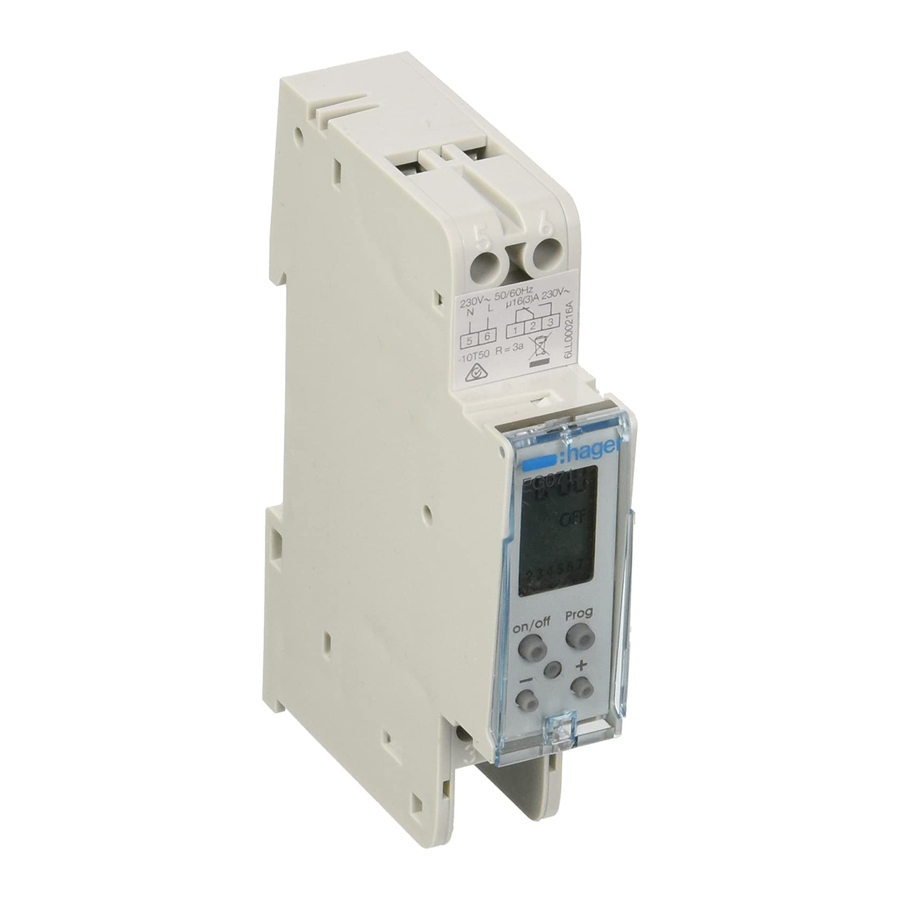

EG071 jsou programovatelné spínací hodiny pro automatické ovládání elektrických zátěží.
Jsou plně programovatelné s maximálně 20 programovými kroky. Každý programový krok lze použít pro jeden nebo několik dní, čímž se maximalizuje využití každého paměťového místa.
V případě výpadku napájení jednotky bude displej blikat.
Přední kryt je utěsnitelný, což zabraňuje neoprávněnému přístupu po dokončení programování.

Prezentace

Displej

1. čas.
2. stav obvodu (ON (zapnuto) nebo OFF (vypnuto))
3. Den v týdnu (1 = pondělí, 2 = úterý... 7 = neděle)

Tlačítka

4. "on/off" (zapnout/vypnout) volí, zda je obvod ON (zapnutý) nebo OFF (vypnutý).
5. "Prog" pro nastavení programu a posouvání programových kroků.
6. "reset"
7. "+" a "-": mění nastavení.

Nastavení času a dne

Stiskněte tlačítko "+" nebo "-".
Nepřetržitým stisknutím tohoto tlačítka se budou posouvat minuty, hodiny a poté dny nahoru nebo dolů.

Programování

1. Pro zahájení programování stiskněte tlačítko "Prog", první programový krok bliká.

2. Nastavte čas spínání pomocí tlačítka "+" nebo "-"
3. Použijte tlačítko "on/off" pro výběr mezi obvodem ON (zapnuto) a obvodem OFF (vypnuto).
   ON (zapnuto) = kontakt mezi svorkami 2 a 3.
   OFF (vypnuto) = kontakt mezi svorkami 1 a 2.
4. Zadejte nastavení stisknutím "Prog". Nyní musíte vybrat dny v týdnu, pro které se nastavení použije.

5. Pomocí tlačítek "+" a "-" zobrazte postupně každý den v týdnu a pomocí tlačítka "on/off" vyberte, zda se program pro tento den použije nebo ne. Dny, pro které se má spínání použít, musí být viditelné ve spodní části displeje, např. 1 2 3 4 5 viditelné, znamená, že spínání bude použito od pondělí do pátku.
6. Stiskněte "Prog" pro zadání tohoto programového kroku.
   Pokud nejsou stisknuta žádná tlačítka do 2 minut, zařízení se přepne zpět do automatického režimu bez uložení vašich nastavení.
7. Programujte další časová nastavení opakováním kroků 2 až 6 výše (max. 20)
   Pro vymazání programového kroku upravte čas spínání pomocí tlačítek "+" a "-", dokud se na displeji nezobrazí --:-- (mezi 23:59 a 00:00).
8. Pro uložení nastavení a návrat do automatického režimu stiskněte "Prog" na více než 2 sekundy.


Pro zapnutí nebo vypnutí obvodu

1. stiskněte tlačítko "on/off". Displej bliká.

2. použijte tlačítko "on/off" pro zapnutí nebo vypnutí obvodu.

Pro přepnutí zpět do automatického režimu stiskněte "on/off" na více než 2 sekundy.

Pro kontrolu nastavení

V automatickém režimu:
Opakovaně stiskněte "Prog" pro zobrazení dne, času a stavu obvodu (ON (zapnuto) nebo OFF (vypnuto)).
Pro přepnutí zpět do automatického režimu stiskněte "Prog" na více než 2 sekundy.

Pro resetování spínacích hodin

Stiskněte tlačítko "reset", program bude zrušen.

Technické specifikace

Elektrické charakteristiky

• napájecí napětí: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• spotřeba energie = 1 VA
• výstup: 1 přepínací kontakt
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• stupeň krytí: IP20
• třída izolace: II
• maximální provozní výška: 2000 m
• jmenovité impulzní napětí: 4 kV
• předřazený jistič: 16 A
• napětí a proud deklarované pro potřeby testů EMC emisí: 230V~ / 0,5 A

Nezávislé ovládací zařízení montované na panel (DIN lištu)

Funkční charakteristiky

• přesnost: ±1min/den při 20°C
• provozní rezerva: lithiová baterie celkem tři roky
• typ akce: 1B
• kategorie znečištění: 2
• struktura softwaru: třída A

Prostředí

• provozní teplota: -10 až +50°C
• skladovací teplota: -10 až +60°C

Připojovací tunelové svorky

• flexibilní: 0.5 až 2.5 mm²
• pevné: 0.5 až 4 mm²

Velikost: (17.5 mm)

Elektrické připojení

Záruka

NEPLATÍ PRO AUSTRÁLII

Na výrobky Hager je poskytována záruční doba 24 měsíců od data výroby, vztahující se na jakýkoli materiál nebo výrobní vadu. Pokud se zjistí, že je výrobek vadný, musí být vrácen prostřednictvím instalatéra a dodavatele (velkoobchodníka).

Toto zařízení smí instalovat pouze kvalifikovaný elektrikář v souladu s instalačními normami platnými v dané zemi.

Správná likvidace tohoto výrobku (odpadní elektrická a elektronická zařízení)

(Platí v Evropské unii a dalších evropských zemích se systémy tříděného sběru).

Toto označení uvedené na výrobku nebo v jeho dokumentaci znamená, že by neměl být na konci své životnosti likvidován s jiným domovním odpadem. Abyste předešli možnému poškození životního prostředí nebo lidského zdraví v důsledku nekontrolované likvidace odpadu, oddělte jej prosím od ostatních druhů odpadu a recyklujte jej zodpovědně, abyste podpořili udržitelné opětovné využití materiálových zdrojů.
Uživatelé v domácnostech by se měli obrátit na prodejce, u kterého tento výrobek zakoupili, nebo na místní úřad, kde získají podrobné informace o tom, kde a jak mohou tento výrobek odevzdat k ekologicky bezpečné recyklaci.
Podnikoví uživatelé by se měli obrátit na svého dodavatele a zkontrolovat podmínky kupní smlouvy. Tento výrobek by neměl být smíchán s jiným komerčním odpadem k likvidaci.

Použitelné v celé Evropě a ve Švýcarsku

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, Francie - www.hager.com
