Hager EG071 - 1 csatornás időkapcsoló kézikönyv és bemutató videó

Funkció

Az EG071 egy programozható időkapcsoló elektromos terhelések automatikus vezérléséhez.
Teljesen programozható, maximum 20 programlépéssel. Minden programlépés alkalmazható egy vagy több napra, maximalizálva az egyes memóriaterületek használatát.
A kijelző áramkimaradás esetén villog.
Az előlap lezárható, megakadályozva a jogosulatlan hozzáférést a programozás befejezése után.

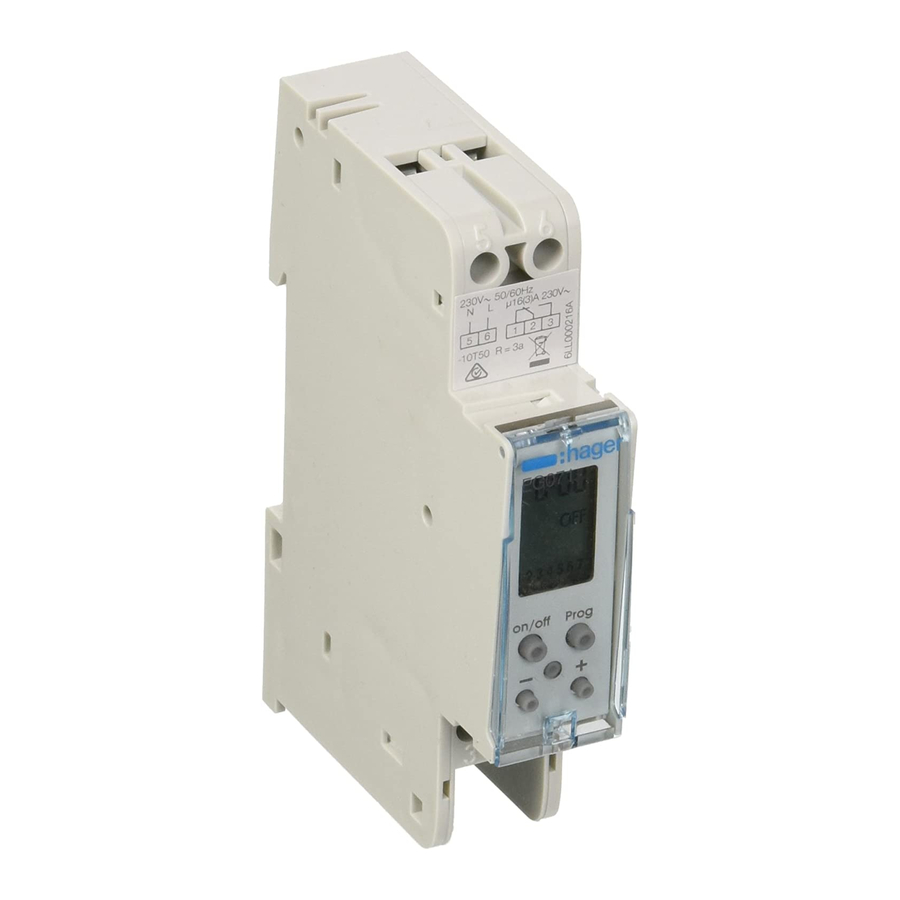

Bemutatás

Kijelző

1. idő.
2. áramkör állapota (BE vagy KI)
3. A hét napja (1 = hétfő, 2 = kedd.. 7 = vasárnap)

Gombok

4. "on/off" (be/ki) kiválasztja, hogy az áramkör BE vagy KI legyen.
5. "Prog" a program beállításához és a programlépések görgetéséhez.
6. "reset" (visszaállítás)
7. "+" és "-": beállítások módosítása.

Idő és nap beállítása

Nyomja meg a "+" vagy "-" gombot.
A gomb folyamatos nyomása felfelé vagy lefelé görgeti a perceket, órákat, majd a napokat.

Programozás

1. A programozás megkezdéséhez nyomja meg a "Prog" gombot, az első programlépés villog.

2. Állítsa be a kapcsolási időt a "+" vagy "-" gombbal.
3. Használja az "on/off" (be/ki) gombot az áramkör BE és KI közötti választáshoz.
   BE = érintkezés a 2. és 3. kapcsok között.
   KI = érintkezés az 1. és 2. kapcsok között.
4. Adja meg a beállításokat a "Prog" megnyomásával. Most ki kell választania, hogy a hét mely napjaira vonatkoznak a beállítások.

5. A "+" és "-" gombokkal egymás után jelenítse meg a hét minden napját, és az "on/off" (be/ki) gombbal válassza ki, hogy a program vonatkozik-e erre a napra vagy sem. A napoknak, amelyekre a kapcsolást alkalmazni kell, láthatónak kell lenniük a kijelző alján, pl. 1 2 3 4 5 látható, ami azt jelenti, hogy a kapcsolás hétfőtől péntekig lesz alkalmazva.
6. Nyomja meg a "Prog" gombot a programlépés beviteléhez.
   Ha 2 percen belül nem nyom meg egyetlen gombot sem, a készülék automatikusan visszakapcsol automatikus üzemmódba a beállítások rögzítése nélkül.
7. Programozzon további időbeállításokat a fenti 2-6. lépések megismétlésével (maximum 20).
   Egy programlépés törléséhez módosítsa a kapcsolási időt a "+" és "-" gombokkal, amíg a kijelzőn --:-- jelenik meg (23:59 és 00:00 között).
8. A beállítások rögzítéséhez és az automatikus üzemmódba való visszatéréshez nyomja meg a "Prog" gombot több mint 2 másodpercig.


Az áramkör BE vagy KI kapcsolása

1. nyomja meg az "on/off" (be/ki) gombot. A kijelző villog.

2. használja az "on/off" (be/ki) gombot az áramkör BE vagy KI kapcsolásához.

Az automatikus üzemmódba való visszakapcsoláshoz nyomja meg az "on/off" (be/ki) gombot több mint 2 másodpercig.

A beállítások ellenőrzése

Automatikus üzemmódban:
Nyomja meg többször a "Prog" gombot a nap, az idő és az áramkör állapotának (BE vagy KI) megjelenítéséhez.
Az automatikus üzemmódba való visszakapcsoláshoz nyomja meg a "Prog" gombot több mint 2 másodpercig.

Az időkapcsoló visszaállítása

Nyomja meg a "reset" (visszaállítás) gombot, a program törlődik.

Műszaki adatok

Elektromos jellemzők

• tápfeszültség: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• energiafogyasztás = 1 VA
• kimenet: 1 váltóérintkező
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• védettségi fokozat: IP20
• szigetelési osztály: II
• maximális üzemi magasság: 2000m
• névleges lökőfeszültség: 4 kV
• felfelé irányuló megszakító: 16 A
• feszültség és áram az EMC kibocsátási vizsgálatokhoz: 230V~ / 0,5 A

Független panelre szerelt (DIN sín) vezérlő eszköz

Funkcionális jellemzők

• pontosság: ±1perc/nap 20°C-on
• üzemi tartalék: lítium akkumulátor összesen három év
• működési típus: 1B
• szennyezési kategória: 2
• szoftver struktúra: A osztály

Környezet

• üzemi hőmérséklet; -10 és +50°C között
• tárolási hőmérséklet: -10 és +60°C között

Csatlakozó alagút kapcsok

• rugalmas: 0.5 - 2.5 mm²
• merev: 0.5 - 4 mm²

Méret: (17.5 mm)

Elektromos csatlakozások

Garancia

AUSZTRÁLIÁRA NEM VONATKOZIK

A Hager termékekre a gyártás dátumától számított 24 hónapos garancia vonatkozik a gyártási hibákra. Ha bármely termék hibásnak bizonyul, azt a szerelőn és a szállítón (nagykereskedőn) keresztül kell visszaküldeni.

Ezt az eszközt csak szakképzett villanyszerelő szerelheti be az országban érvényben lévő szerelési szabványoknak megfelelően.

A termék helyes ártalmatlanítása (elektromos és elektronikus berendezések hulladéka)

(Az Európai Unióban és más, elkülönített gyűjtési rendszerrel rendelkező európai országokban alkalmazandó).

A terméken vagy a hozzá tartozó dokumentációban látható jelölés azt jelzi, hogy élettartama végén nem szabad a háztartási hulladékkal együtt kidobni. Az ellenőrizetlen hulladékkezelésből eredő lehetséges környezeti vagy emberi egészségkárosodás elkerülése érdekében kérjük, válassza el ezt a többi hulladéktípustól, és felelősségteljesen hasznosítsa újra az anyagi erőforrások fenntartható újrafelhasználásának előmozdítása érdekében.
A háztartási felhasználók forduljanak ahhoz a kiskereskedőhöz, ahol a terméket vásárolták, vagy a helyi önkormányzathoz, hogy tájékozódjanak arról, hol és hogyan vihetik el a terméket környezetvédelmi szempontból biztonságos újrahasznosításra.
A vállalati felhasználók forduljanak a szállítójukhoz, és ellenőrizzék a vásárlási szerződés feltételeit. Ezt a terméket nem szabad más kereskedelmi hulladékkal együtt ártalmatlanítani.

Használható egész Európában és Svájcban

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, France - www.hager.com
