Hager EG071 - Инструкция и обучающее видео для 1-канального таймера

Функция

EG071 — это программируемый таймер для автоматического управления электрическими нагрузками.
Он полностью программируется, максимум 20 шагов программы. Каждый шаг программы можно применить к одному или нескольким дням, максимально используя каждое место в памяти.
В случае сбоя питания устройства дисплей будет мигать.
Передняя крышка опломбирована, что предотвращает несанкционированный доступ после завершения программирования.

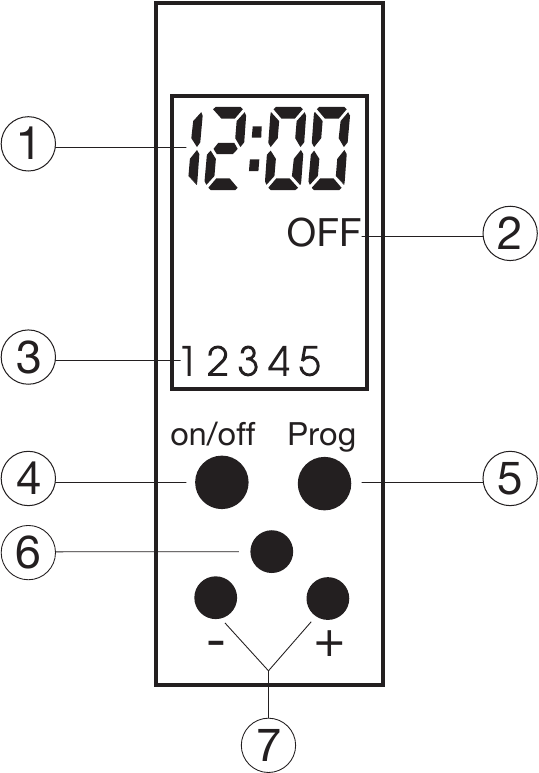

Презентация

Дисплей

1. время.
2. состояние цепи (ON (вкл.) или OFF (выкл.))
3. День недели (1 = понедельник, 2 = вторник... 7 = воскресенье)

Кнопки

4. "on/off" (вкл./выкл.) выбирает, включена или выключена цепь.
5. "Prog" для установки программы и прокрутки шагов программы.
6. "reset" (сброс)
7. "+" и "-": изменяют настройки.

Установка времени и дня

Нажмите кнопку "+" или "-".
Непрерывное нажатие этой кнопки будет прокручивать минуты, часы, а затем и дни вверх или вниз.

Программирование

1. Чтобы начать программирование, нажмите кнопку "Prog" (программирование), первый шаг программы начнет мигать.

2. Установите время переключения с помощью кнопки "+" или "-".
3. Используйте кнопку "on/off" (вкл./выкл.), чтобы выбрать между включением и выключением цепи.
   ON (вкл.) = контакт между клеммами 2 и 3.
   OFF (выкл.) = контакт между клеммами 1 и 2.
4. Введите настройки, нажав "Prog" (программирование). Теперь вы должны выбрать дни недели, к которым применяются настройки.

5. С помощью кнопок "+" и "-" отображайте один за другим каждый день недели и выбирайте с помощью кнопки "on/off" (вкл./выкл.), применяется ли программа к этому дню или нет. Дни, к которым должно применяться переключение, должны быть видны в нижней части дисплея, например, 1 2 3 4 5 видно, означает, что переключение будет применяться с понедельника по пятницу.
6. Нажмите "Prog" (программирование), чтобы ввести этот шаг программы.
   Если в течение 2 минут не нажимать никакие кнопки, устройство вернется в автоматический режим без сохранения ваших настроек.
7. Запрограммируйте дополнительные настройки времени, повторив шаги с 2 по 6 выше (максимум 20).
   Чтобы удалить шаг программы, измените время переключения с помощью кнопок "+" и "-", пока на дисплее не появится --:-- (между 23:59 и 00:00).
8. Чтобы сохранить настройки и вернуться в автоматический режим, нажмите "Prog" (программирование) более чем на 2 секунды.


Чтобы включить или выключить цепь

1. нажмите кнопку "on/off" (вкл./выкл.). Дисплей начнет мигать.

2. используйте кнопку "on/off" (вкл./выкл.), чтобы включить или выключить цепь.

Чтобы вернуться в автоматический режим, нажмите "on/off" (вкл./выкл.) более чем на 2 секунды.

Чтобы проверить ваши настройки

В автоматическом режиме:
Нажимайте "Prog" (программирование) несколько раз, чтобы отобразить день, время и состояние цепи (ON (вкл.) или OFF (выкл.)).
Чтобы вернуться в автоматический режим, нажмите "Prog" (программирование) более чем на 2 секунды.

Чтобы сбросить таймер

Нажмите кнопку "reset" (сброс), программа будет отменена.

Технические характеристики

Электрические характеристики

• напряжение питания: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• потребляемая мощность = 1 VA
• выход: 1 переключающий контакт
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• степень защиты: IP20
• класс изоляции: II
• максимальная рабочая высота: 2000 м
• номинальное импульсное напряжение: 4 kV
• вышестоящий автоматический выключатель: 16 A
• напряжение и ток, заявленные для нужд испытаний на электромагнитную совместимость: 230V~ / 0,5 A

Независимое панельное устройство управления (DIN-рейка)

Функциональные характеристики

• точность: ±1 мин/день при 20°C
• резерв хода: литиевая батарея, всего три года
• тип действия: 1B
• категория загрязнения: 2
• структура программного обеспечения: класс A

Окружающая среда

• рабочая температура: от -10 до +50°C
• температура хранения: от -10 до +60°C

Соединительные туннельные клеммы

• гибкий: от 0,5 до 2,5 мм²
• жесткий: от 0,5 до 4 мм²

Размер: (17,5 мм)

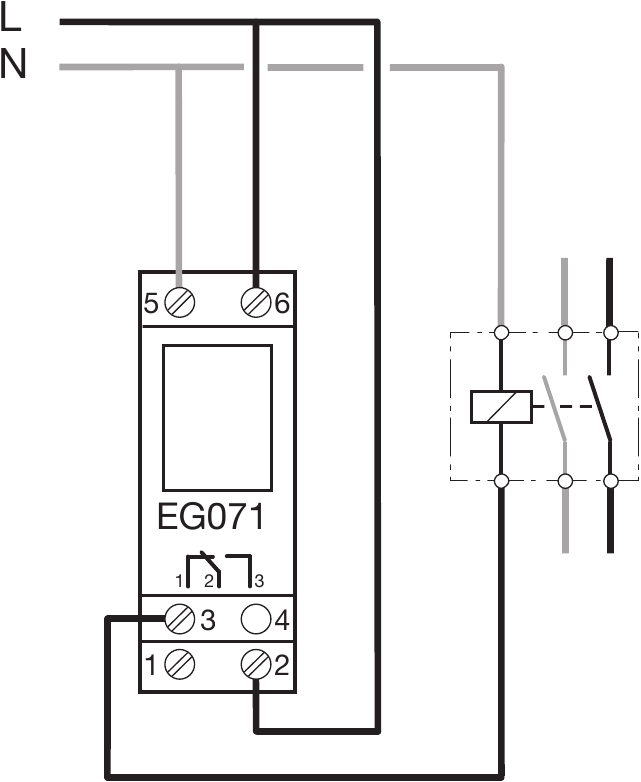

Электрические соединения

Гарантия

НЕ ПРИМЕНЯЕТСЯ ДЛЯ АВСТРАЛИИ

На продукцию Hager предоставляется гарантия сроком 24 месяца с даты изготовления, распространяющаяся на любые дефекты материалов или производства. Если какой-либо продукт окажется дефектным, он должен быть возвращен через установщика и поставщика (оптовика).

Это устройство должно устанавливаться только квалифицированным электриком в соответствии со стандартами установки, действующими в стране.
