Hager EG072 - Manual de utilizare pentru întrerupătorul orar

Funcție

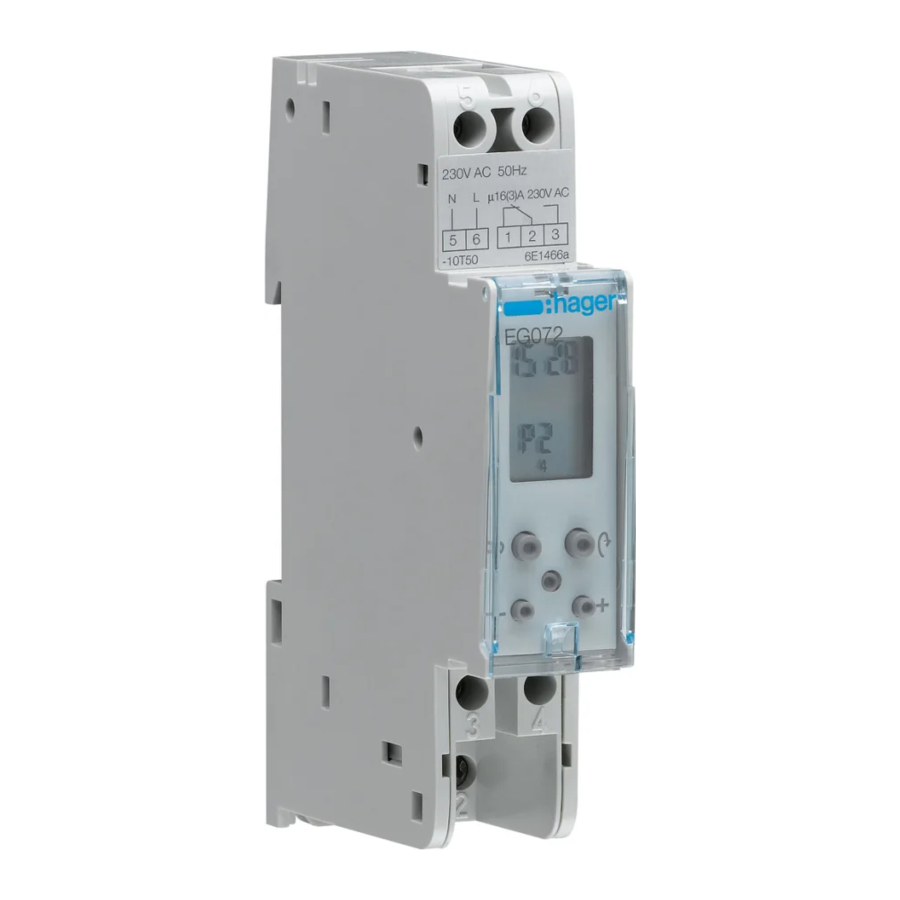

EG072 este un întrerupător orar care vă permite să pilotați automat un aparat sau un circuit electric de pe panoul dumneavoastră.

Este echipat cu zece programe preînregistrate (P0 până la P9), pe unele dintre ele (P2 până la P9) orarele pot fi modificate în funcție de nevoile dumneavoastră, alegând orele de început și de oprire.

Prezentare

Pe ecran

1. Ora actuală.
2. Starea circuitului (ON (pornit) sau OFF (oprit)).
3. Programul curent.
4. Zilele la care se aplică programul
   1 = Luni, 2 = Marți, etc. până la 7 = Duminică).

Butoanele

5. Alegerea programului.
6. Derularea orelor de programare.
7. Reset: pentru a seta întrerupătorul orar la zero.
8. Less (mai puțin) și more (mai mult): setarea orei și modificarea orelor de programare.

Setarea orei și a datei

Exemplu: 8.59-ziua 4 (Joi)

Cu - sau + derulați prin cele 24 de ore ale zilelor succesive până când ajungeți la ziua și ora dorită.

Programe disponibile

Grupuri de zile: 1-2-3-4-5-6-7

Întrerupător orar

P	Zile	Programe
P0	1 → 7	OFF (oprit) nu poate fi modificat
P1	1 → 7	ON (pornit) nu poate fi modificat
P2	1 → 7
P3	1 → 7
P4	1 → 7
P5	1 → 5
	6 - 7	OFF (oprit)
P6	1 → 6
	7	OFF (oprit)
P7	1-2-4-5
	3 - 6
	7	OFF (oprit)
P8	1 → 5
	6 - 7
P9	1 → 5
	6 - 7

Pentru a selecta un program

1. Apăsați P de mai multe ori până când programul dorit (P0 până la P9) este afișat – de exemplu: P2

2. Apăsați pentru a vedea programul afișat.

3. Validați apăsând P

Pentru a modifica un program

1. Apăsați P de mai multe ori până când programul dorit (P0 până la P9) este afișat – de exemplu P3

2. Apăsați pentru a vedea programul afișat.

3. Dacă este necesar, modificați orele de pornire folosind butoanele + sau –.

   Un pas de program modificat este marcat de simbolul . Efectuați din nou operațiunile 2 și 3 pentru a modifica alte ore din program. Efectuați din nou operațiunile 2 și 3 pentru a modifica alte ore din program.
4. Validați apăsând P .
   Ora și ziua actuală sunt afișate, împreună cu simbolul , marcând modificarea în program.


Revenire la programul preînregistrat

Apăsați P: Afișați primul pas al programului.

Apăsați timp de 4 secunde.

Simbolul dispare; întrerupătorul orar a revenit la programul preînregistrat.

Conexiuni electrice

Specificații tehnice

Specificații tehnice

• Alimentare: 230V~ +10%/-15% 50Hz/60Hz
• Consum de energie = 1 VA
• Ieșire: 1 contact de comutare
• Putere de întrerupere
  • Sarcină reductivă µ 16A / 230 V~ AC1
  • Sarcină inductivă µ 3A / 230 V~ cos φ = 0,6
• Grad de protecție: IP20
• Tip de izolație: II
• Înălțime maximă de funcționare: 2000m
• Tensiune nominală de impuls: 4 kV
• Întrerupător automat amonte: 16 A
• Tensiune și curent declarate pentru nevoile testelor de emisii EMC: 230 Vv / 0,5 A

Dispozitiv de control independent montat pe panou (șină DIN)

Caracteristici funcționale

• Precizia timpului: ±1min pe zi la 20°C
• Rezervă de lucru cu baterie litiu: acumulare de 3 ani pentru întreruperea curentului
• Tip de acțiune: 1B
• Categoria de poluare: 2
• Structura software: clasa A

Mediu

• Temperatura de funcționare: -10 până la +50°C
• Temperatura de depozitare: -10 până la +60°C
• Higrometrie: 90% la 20°C
• Dimensiune: 1 (17.5 mm)

Conectare prin terminal cu șurub

• Secțiunea maximă a conductorului: 4 mm²
• Secțiunea minimă a conductorului: 1 mm²

Eliminarea corectă a acestui produs (Deșeuri de echipamente electrice și electronice).
(Aplicabil în Uniunea Europeană și în alte țări europene cu sisteme de colectare separată).

Acest marcaj indicat pe produs sau în documentația sa indică faptul că acesta nu trebuie aruncat împreună cu alte deșeuri menajere la sfârșitul duratei sale de viață. Pentru a preveni posibilele daune asupra mediului sau sănătății umane cauzate de eliminarea necontrolată a deșeurilor, vă rugăm să separați acest produs de alte tipuri de deșeuri și să îl reciclați în mod responsabil pentru a promova reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să contacteze fie comerciantul de la care au achiziționat acest produs, fie biroul guvernamental local, pentru detalii despre unde și cum pot duce acest articol pentru reciclare ecologică.

Utilizatorii comerciali trebuie să contacteze furnizorul lor și să verifice termenii și condițiile contractului de achiziție. Acest produs nu trebuie amestecat cu alte deșeuri comerciale de eliminare.

Utilizabil în toată Europa și în Elveția

Acest dispozitiv trebuie instalat numai de un electrician calificat, conform standardelor de instalare în vigoare în țară.
