Hager EG072 - Vaqt jadvali kalitining qo'llanmasi

Funksiya

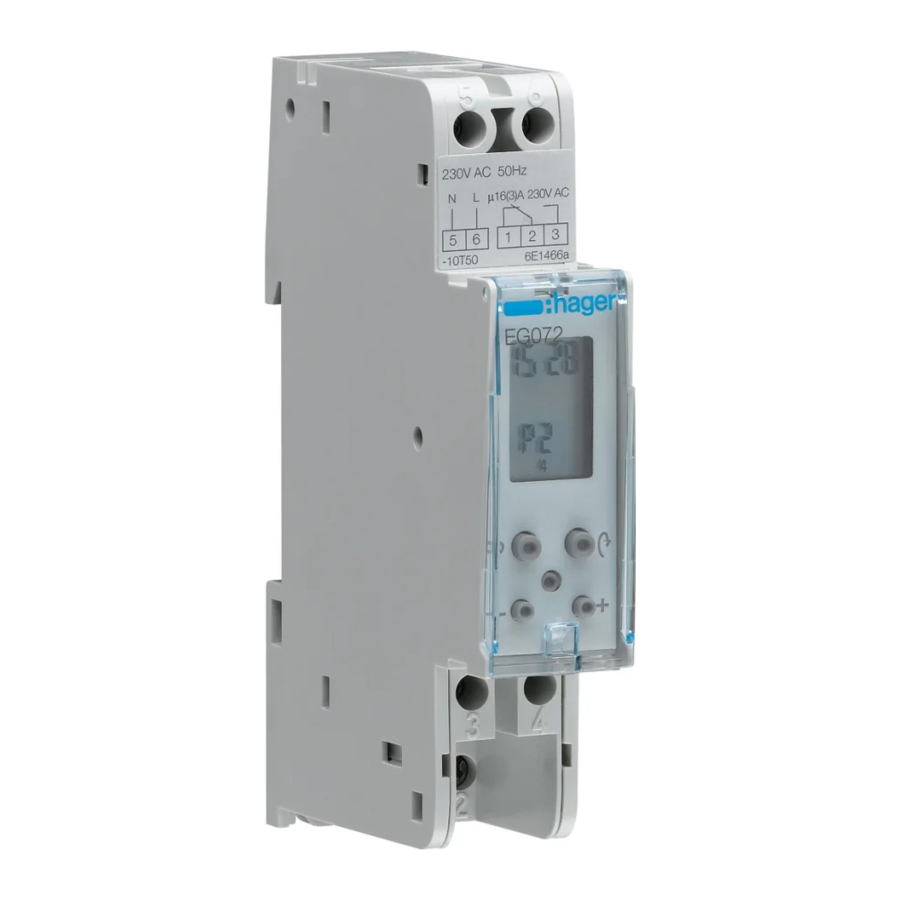

EG072 - bu sizning taxtangizdan apparat yoki elektr zanjirini avtomatik ravishda boshqarish imkonini beruvchi vaqt jadvali kaliti.

U o'nta oldindan yozilgan dasturlar (P0 dan P9 gacha) bilan jihozlangan, ularning ba'zilarida (P2 dan P9 gacha) boshlash va to'xtash vaqtlarini tanlash orqali vaqt jadvallarini ehtiyojlaringizga mos ravishda o'zgartirish mumkin.

Taqdimot

Ekranda

1. Hozirgi vaqt.
2. Zanjir holati (ON yoki OFF).
3. Joriy dastur.
4. Dastur qo'llaniladigan kunlar
   1 = Dushanba, 2 = Seshanba va hokazo 7 = Yakshanbagacha).

Tugmalar

5. Dasturni tanlash.
6. Dasturlash vaqtlarini aylantirish.
7. Reset: vaqt kalitini nolga o'rnatish.
8. Less (kamroq) va more (ko'proq): vaqtni o'rnatish va dasturlash vaqtlarini o'zgartirish.

Vaqt va sanani o'rnatish

Masalan: 8.59-kun 4 (Payshanba)

- yoki + bilan ketma-ket kunlarning 24 soatini kerakli kun va vaqtga yetguncha aylantiring.

Mavjud dasturlar

Kunlar guruhlari: 1-2-3-4-5-6-7

Vaqt kaliti

P	Kunlar	Dasturlar
P0	1 → 7	OFF o'zgartirilishi mumkin emas
P1	1 → 7	ON o'zgartirilishi mumkin emas
P2	1 → 7
P3	1 → 7
P4	1 → 7
P5	1 → 5
	6 - 7	OFF
P6	1 → 6
	7	OFF
P7	1-2-4-5
	3 - 6
	7	OFF
P8	1 → 5
	6 - 7
P9	1 → 5
	6 - 7

Dasturni tanlash uchun

1. P (P) tugmasini bir necha marta bosing kerakli dastur (P0 dan P9 gacha) ko'rsatilguncha – masalan: P2

2. Dasturni ko'rish uchun tugmasini bosing.

3. P (P) tugmasini bosish orqali tasdiqlang

Dasturni o'zgartirish uchun

1. P (P) tugmasini bir necha marta bosing kerakli dastur (P0 dan P9 gacha) ko'rsatilguncha – masalan P3

2. Dasturni ko'rish uchun tugmasini bosing.

3. Agar kerak bo'lsa, yoqish vaqtlarini + yoki –tugmalaridan foydalanib o'zgartiring.

   O'zgartirilgan dastur qadami belgisi bilan belgilanadi. Dasturdagi boshqa vaqtlarni o'zgartirish uchun 2 va 3-amallarni qayta bajaring. Dasturdagi boshqa vaqtlarni o'zgartirish uchun 2 va 3-amallarni qayta bajaring.
4. P (P) tugmasini bosish orqali tasdiqlang.
   Hozirgi vaqt va kun, shuningdek, dasturdagi o'zgartirishni belgilovchi belgisi ko'rsatiladi.


Oldindan yozilgan dasturga qaytish

P (P) tugmasini bosing: Dasturning birinchi qadamini ko'rsatish.

tugmasini 4 soniya bosib turing.

belgisi yo'qoladi; vaqt kaliti oldindan yozilgan dasturga qaytdi.

Elektr ulanishlari

Texnik xususiyatlar

Texnik xususiyatlar

• Ta'minot: 230V~ +10%/-15% 50Hz/60Hz
• Quvvat sarfi = 1 VA
• Chiqish: 1 almashtirish kontakti
• O'chirish quvvati
  • Reduktiv yuk µ 16A / 230 V~ AC1
  • Induktiv yuk µ 3A / 230 V~ cos φ = 0,6
• Himoya darajasi: IP20
• Izolyatsiya turi: II
• Maksimal ish balandligi: 2000m
• Nominal impuls kuchlanishi: 4 kV
• Yuqori oqim o'chirgichi: 16 A
• EMC emissiya sinovlari uchun e'lon qilingan kuchlanish va oqim: 230 Vv / 0,5 A

Mustaqil panelga o'rnatilgan (DIN relsli) boshqaruv qurilmasi

Funktsional xususiyatlar

• Vaqt aniqligi: 20°C da kuniga ±1 daqiqa
• Lityum batareyasi bilan ishlash zaxirasi: joriy uzilish uchun 3 yillik to'planish
• Harakat turi: 1B
• Ifloslanish toifasi: 2
• Dasturiy ta'minot tuzilishi: A sinf

Atrof-muhit

• Ishlash harorati: -10 dan +50°C gacha
• Saqlash harorati: -10 dan +60°C gacha
• Namlik: 20°C da 90%
• Hajmi: 1 (17,5 mm)

Vida terminali orqali ulanish

• Maks. o'tkazgich kesimi: 4 mm²
• Min. o'tkazgich kesimi: 1 mm²

Ushbu mahsulotni to'g'ri utilizatsiya qilish (Elektr va elektron uskunalar chiqindilari).
(Evropa Ittifoqi va alohida yig'ish tizimlariga ega bo'lgan boshqa Evropa mamlakatlarida qo'llaniladi).

Mahsulotda yoki uning adabiyotida ko'rsatilgan ushbu belgi, u ishlash muddati tugagandan so'ng boshqa maishiy chiqindilar bilan birga tashlanmasligi kerakligini ko'rsatadi. Nazorat qilinmaydigan chiqindilarni utilizatsiya qilishdan atrof-muhitga yoki inson salomatligiga mumkin bo'lgan zararni oldini olish uchun, iltimos, buni boshqa turdagi chiqindilardan ajratib oling va material resurslaridan barqaror foydalanishni rag'batlantirish uchun mas'uliyat bilan qayta ishlang.

Uy xo'jaliklari foydalanuvchilari ushbu mahsulotni sotib olgan chakana sotuvchiga yoki atrof-muhit uchun xavfsiz qayta ishlash uchun ushbu elementni qayerga va qanday olib borishlari mumkinligi haqida batafsil ma'lumot olish uchun mahalliy hukumat idorasiga murojaat qilishlari kerak.

Biznes foydalanuvchilari o'z yetkazib beruvchisi bilan bog'lanib, xarid shartnomasining shartlarini tekshirishlari kerak. Ushbu mahsulotni utilizatsiya qilish uchun boshqa tijorat chiqindilari bilan aralashtirmaslik kerak.

Butun Evropada va Shveytsariyada foydalanish mumkin

Ushbu qurilma faqat mamlakatda amal qiladigan o'rnatish standartlariga muvofiq malakali elektrchi tomonidan o'rnatilishi kerak.

Kafolat

Avstraliya uchun qo'llanilmaydi

hager mahsulotlariga ishlab chiqarilgan kundan boshlab 24 oylik kafolat muddati taklif etiladi, bu har qanday material yoki ishlab chiqarish nuqsoniga tegishli. Agar biron bir mahsulot nuqsonli deb topilsa, u o'rnatuvchi va yetkazib beruvchi (ulgurji sotuvchi) orqali qaytarilishi kerak. Kafolat quyidagi hollarda bekor qilinadi:

• hager sifat nazorati bo'limi tomonidan tekshirilgandan so'ng, qurilma IEE simlarini ulash qoidalariga va o'rnatish vaqtida sanoatda qabul qilingan amaliyotga zid ravishda o'rnatilganligi aniqlansa.
• Tovarlarni qaytarish tartibiga rioya qilinmagan. Tovarlarni qaytarishda nuqsonning izohi kiritilishi kerak.
