Bose 201,301 Series V Direct/Reflecting Speaker System нұсқаулығы

Мазмұны

1 Орнату
2 Динамиктерді пайдалану және күтіп ұстау
- 2.1 Дыбысты әртүрлі жолдармен тыңдау
- 2.2 Динамиктерді тазалау
3 Ақаулықтарды жою
4 Тұтынушыларға қызмет көрсету
5 Кепілдік мерзімі
6 Техникалық ақпарат
7 Қосымша керек-жарақтар
8 Нұсқаулықты жүктеп алу
9 Басқа тілдерде

Орнату

Бастамас бұрын

Сіздің 201^® немесе 301^® Series V Direct/Reflecting^® динамиктері ашық, кең орындау үшін шағылысқан және тікелей дыбыс энергиясының табиғи тепе-теңдігін жасайды. Олар Bose^® арқылы жоғары сапалы тыңдау ләззатын сыйлау үшін жасалған.

Бұл динамиктер кәдімгі динамиктерден айтарлықтай ерекшеленеді, сондықтан осы пайдаланушы нұсқаулығын оқып шығыңыз. Ол динамиктерді дұрыс орнатуға және пайдалануға көмектеседі, осылайша сіз көбірек ләззат аласыз.

Қорапты ашыңыз

Қорапты абайлап ашып, барлық орау материалдарын болашақта пайдалану үшін сақтаңыз. Қораптың ішіндегісін тексеріңіз.

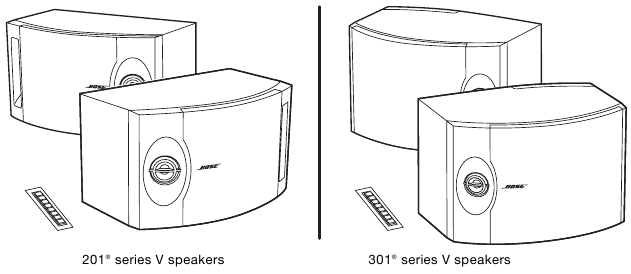

Қорапта не бар

Егер динамиктердің бірі зақымдалған болып көрінсе, оларды пайдаланбаңыз. Оның орнына екі динамикті де түпнұсқалық қорапқа қайта салып, дереу уәкілетті Bose дилеріне хабарлаңыз.

Ескертпе: Динамиктердің сериялық нөмірлерін төменде және кепілдік талонында жазып алуға қолайлы уақыт қазір.

Тұншығу қаупін болдырмау үшін осы динамиктерді орайтын полиэтилен пакеттерін балалардың қолы жетпейтін жерде сақтаңыз.

201 немесе 301 динамиктері үшін орындарды таңдаңыз

Bose 201 және 301 динамиктері тұрақты және тегіс үстелге немесе сөреге көлденеңінен орналасуға арналған (2-сурет).

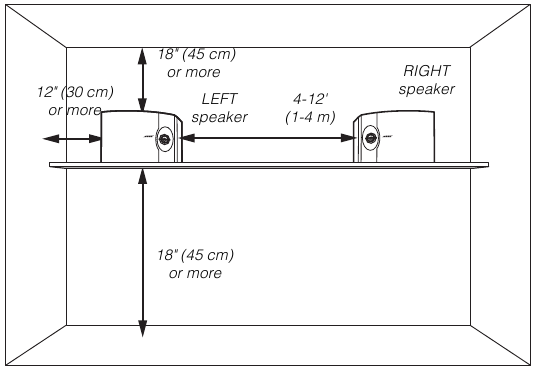

Орналастыру бойынша нұсқаулар

Сол және оң жақ динамиктерді (әрқайсысының артында белгіленген) бөлмеңіздің сол және оң жағына, оларға қараған кезде орналастырыңыз. Оларды қай жерге қою керектігі бөлмеңіздің өлшемі мен стиліне және олардың қай жерде жақсырақ естілетініне байланысты. Ыңғайлы және сізге ұнайтын дыбысты қамтамасыз ететін жерді табу үшін тәжірибе жасауға болады.

Ескертпе: Әрбір динамиктің алдыңғы жағындағы торлар ішіндегі драйверлерді қорғайтындықтан, оларды шешпеуге кеңес береміз.

201 және 301 динамиктері стационарлық сөреге, үстелге немесе тірекке орналастыру үшін арнайы жасалған. Мәрмәр, шыны немесе жоғары жылтыратылған ағаш сияқты тегіс беттерде діріл динамиктердің сырғып кетуіне әкелуі мүмкін. Сондықтан қосымша тұрақтылық пен қорғаныс үшін әрбір динамиктің төменгі бетіне өздігінен жабысатын резеңке аяқтарды бекітіңіз. Аяқтар тегіс беттің бұрыштарына, қисық алдыңғы панельдің ортасынан 1 дюйм артқа қарай орналасады. Бұл динамиктерді қозғалатын көлікте пайдаланбаңыз. Динамиктерді қабырғаға орнату үшін тек Bose WB-3 қабырғаға орнату кронштейнін пайдаланыңыз. Осы кронштейндермен бірге келетін орнату нұсқауларын орындаңыз. Дұрыс орнатылмаған динамиктер құлап, жарақат пен зақым келтіруі мүмкін.

Төменде кейбір негізгі нұсқаулар берілген:

Динамиктерден кез келген теледидар экранына немесе мониторға дейін кемінде 24 дюйм (60 см) қалдырыңыз.
Динамиктердің артын олардың артындағы қабырғадан 18 дюйм (45 см) қашықтықта ұстаңыз.

Ең шынайы дыбыс кескіні үшін сол жақ динамикті сол жаққа, ал оң жақ динамикті бөлмеңіздің оң жағына, оларға қараған кезде орналастырыңыз.

Сымды таңдаңыз

Динамик сымының дұрыс калибрін (қалыңдығын) пайдалану маңызды.

Сымға қатысты ұсыныстар

± 0,5 дБ максималды жиілік реакциясының ауытқуына негізделген

*Калибр*	*Ұзындық*
18 (0.82 mm²)	20 ft (6 m)
16 (1.3 mm²)	30 ft (9 m)
14 (2.1 mm²)	50 ft (15 m)

Ескертпе: Динамик сымын қабырға арқылы немесе еденнің астынан өткізбес бұрын жергілікті құрылыс нормалары мен қауіпсіздік ережелерін тексеріңіз. Қажет болса, осы ақпарат үшін электр орнатушысына хабарласыңыз.

Сымды дайындаңыз

Динамик сымы екі оқшауланған сымнан тұрады. Бір сымның айналасындағы оқшаулау белгіленген (жолақты, жағалы немесе қырлы).

Әрбір сымның ұштарында шамамен ¹⁄₂ дюйм (12 мм) оқшаулауды екі сымнан да сыдырыңыз.
Бос талшықтар терминалдар арқылы тиіп кетпеуі үшін әр сымның жалаңаш ұшын бұраңыз. Әрбір сымды тиісті терминалға (оңды оңға және терісті теріске) қосыңыз.

Ескертпе: Сым белгілерін ажырату кейде қиынға соғады. Екі сымды да мұқият тексеріңіз.

Қосылымдарды жасаңыз

Тиісті сымды салу үшін әрбір динамиктің артындағы терминал қойындысын басыңыз.

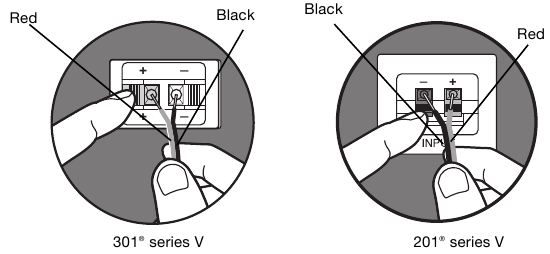

Терминал қосылымдарын жасау жолы

Қандай да бір қосылымдарды жасамас бұрын ресиверді өшіріп, айнымалы ток (желі) розеткасынан ажыратыңыз. Олай етпеу жүйеңізге зақым келтіруі мүмкін.

Ешқашан сынған немесе тозған сымдарды пайдаланбаңыз, бұл электр тогының соғуына немесе зақымдануға әкелуі мүмкін.

Бір динамик сымын оң жақ динамикке қосыңыз.

Әрбір белгіленген сымды (+) тиісті (+) терминалына бекітіңіз.
Әрбір жазық сымды (–) тиісті (–) терминалына бекітіңіз.

Сол сымның екінші ұшын ресивердің ОҢ ЖАҚ ДИНАМИК ШЫҒЫСЫНА қосыңыз.

Әрбір белгіленген сымды (+) тиісті (+) терминалына бекітіңіз.
Әрбір жазық сымды (–) тиісті (–) терминалына бекітіңіз.

Екінші сымды сол жақ динамикке және СОЛ ЖАҚ ДИНАМИК ШЫҒЫСЫНА қосыңыз. Жоғарыдағы 1 және 2 қадамдарды орындаңыз.

Динамиктерді тексеріңіз

Динамиктердің дұрыс жұмыс істейтініне көз жеткізу үшін:

Ресиверді қосыңыз. Ресиверде MONO (монофониялық) опциясы болса, ресиверді MONO күйіне қойыңыз.
Барлық арнайы эффектілердің (мысалы, қоршаған дыбыс) өшірілгеніне көз жеткізіңіз.
Теңестіруді қалыпты күйге (орталық күйге) қойыңыз.
Динамик арқылы музыканың кейбір терең бас үзінділерін ойнатыңыз.

Дыбыс екі динамиктің арасындағы нүктеден шыққандай болуы керек. Бас толық және табиғи болуы керек. Егер олай болмаса, қосылымдардың бірі кері болуы мүмкін, бұл динамиктердің фазадан тыс ойнауына әкеледі ("Қосылымдарды жасау" бөлімін қараңыз).

Мәселені түзету үшін барлық сымдардың оңнан оңға (+-қа +) және терістен теріске (–-ге –) қосылғанына көз жеткізіңіз. Содан кейін динамиктерді қайта тексеру үшін жоғарыдағы 1-4 қадамдарды қайталаңыз.

Динамиктерді пайдалану және күтіп ұстау

Дыбысты әртүрлі жолдармен тыңдау

Сіздің 201^® немесе 301^® динамиктері алдыңғы немесе артқы арна динамиктері ретінде әртүрлі стерео ресиверлермен және күшейткіштермен жұмыс істеуге арналған. Бұл динамиктердің ашық, кең орындалуы оларды үй кинотеатрына немесе CD, таспа немесе радио хабарларын тыңдауға өте қолайлы етеді.

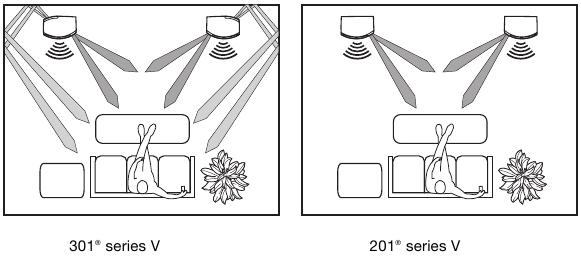

301 және 201 series V динамик дыбыс жолы

Динамиктерді тазалау

Динамиктердің бетін жұмсақ дымқыл шүберекпен тазалаңыз. Жүйенің жанында ешқандай бүріккіштерді пайдаланбаңыз немесе сұйықтықтардың кез келген саңылауларға төгілуіне жол бермеңіз. Сондай-ақ, құрамында спирт, аммиак немесе абразивтер бар еріткіштерді, химиялық заттарды немесе тазалау ерітінділерін пайдаланбаңыз.

Динамик торларының панельдері ерекше күтімді қажет етпейді. Шаңды кетіру үшін оларды мұқият шаңсорғышпен тазалауға болады.

Ақаулықтарды жою

*Мәселе*	*Не істеу керек*
Дыбыс жоқ	Ресивердің қосылып, қосылғанына көз жеткізіңіз. Айнымалы ток (желі) розеткасының жұмыс істейтініне көз жеткізіңіз. Құлаққап ұясына қосылған кез келген құлаққаптарды ажыратыңыз. Ресивердің MUTE (дыбысты өшіру) күйіне қойылмағанына көз жеткізіңіз. Ресивермен бірге келген пайдаланушы нұсқаулығын қараңыз. Динамиктерге де, ресиверге де қосылымдарды тексеріңіз. "Қосылымдарды жасау" бөлімін қараңыз. Кез келген қосылым қателерін түзетіңіз.
Бір динамиктен дыбыс шықпайды	Жұмыс істейтін динамикті ресиверден ажыратыңыз. "Ақаулы" динамиктің сымын бастапқы ресивер ұяларынан ұялардың басқа жиынтығына ауыстырыңыз (жұмыс істейтін динамик бастапқыда сол ұяларға қосылған). Егер динамик қазір жұмыс істесе, мәселе ресиверде. Егер динамик жұмыс істемесе, төмендегіні жалғастырыңыз. Жұмыс істейтін динамиктен сымды алып тастап, оны "ақаулы" динамикке және ресивер ұяларының кез келген жиынтығына қосыңыз. Егер динамик қазір жұмыс істесе, мәселе бастапқы динамик сымында болған. Егер динамик жұмыс істемесе, мәселе динамикте.
Бір динамик бұрмаланған дыбыс шығарады	Жоғарыда көрсетілгендей, бір динамиктен дыбыс шықпау мәселесі үшін бірдей процедураны орындаңыз.
Бас немесе жоғары жиілік жеткіліксіз	Ресивердегі бас және жоғары жиілік басқару элементтерін реттеңіз. Қосылымдардың фазада дұрыс екеніне көз жеткізу үшін тексеріңіз (+-дан +-ға және –-ден –-ге). "Қосылымдарды жасау" бөлімін қараңыз. Динамиктерді бүйір қабырғаларға немесе басқа дыбыс шағылыстыратын қатты беттерге жақындатыңыз немесе алыстатыңыз. Динамиктерді еден мен төбенің немесе басқа дыбыс шағылыстыратын қатты беттің дәл ортасына қоймаңыз.

Тұтынушыларға қызмет көрсету

Егер жоғарыдағы ақаулықтарды жою нұсқаулары мәселеңізді шешпесе, қызмет көрсетуді ұйымдастыру үшін уәкілетті Bose^® дилеріне хабарласыңыз. Bose-дан тікелей ақпарат немесе қызмет алу үшін динамиктермен бірге берілген телефон нөмірлерінің тізімін қараңыз. Bose Corporation кепілдік шарттарына сәйкес кез келген мәселені түзету үшін бар күшін салады.

Кепілдік мерзімі

Bose 201^® және 301^® series V Direct/Reflecting^® динамиктері шектеулі берілетін кепілдікпен қамтылған. Қамту туралы мәліметтер динамиктермен бірге келген кепілдік талонында берілген. Талондағы ақпарат бөлімін толтырып, ажыратып, Bose-ге пошта арқылы жіберіңіз.

Техникалық ақпарат

Ерекшеліктері
Direct/Reflecting^® динамик технологиясы
Stereo Targeting^® твиттерлері
Реттелген порт қорабы
Syncom^® компьютерлік сапаны бақылау

Драйвер толықтыруы
201^®: Бір 6,5 дюймдік (16,5 см) вуфер. Бір 2 дюймдік (5 см) твиттер.
301^®: Бір 8 дюймдік (20 см) вуфер. Екі 2 дюймдік (5 см) жоғары сезімталдықты твиттер.

Сәйкестік/кедергі
201: Арнаға 10-нан 120 ваттқа дейін бағаланған күшейткіштермен және ресиверлермен үйлесімді.
Бағаланған 4 - 8 Ом
301: Арнаға 10-нан 150 ваттқа дейін бағаланған күшейткіштермен және ресиверлермен үйлесімді.
Бағаланған 4 - 8 Ом

Қорап
Қара немесе ашық шие өңдеуі бар ағаш конструкциясының үстіндегі полимер және винил шпон.

Өлшем/Салмақ
201: 8"H x 13 ³⁄₄"W x 8 ⁵⁄₈"D (20 см x 35 см x 22 см).
Әрбір динамик, оралмаған: 11 фунт (5 кг).
Жөнелту қорабындағы динамик жұбы: 25,2 фунт (11,4 кг).

301: 9 ³⁄₄"H x 14 ¹⁄₄"W x 9 ³⁄₄"D (25 см x 36 см x 25 см).
Әрбір динамик, оралмаған: 12,5 фунт (5,7 кг).
Жөнелту қорабындағы динамик жұбы: 28,7 фунт (13 кг).

Қосымша керек-жарақтар

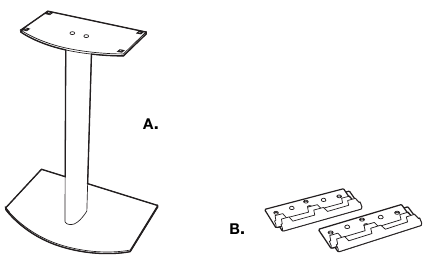

Bose^® FS-01 динамик тіректері және WB-3 қабырғаға орнату кронштейндері 201 және 301 Series V Direct/Reflecting динамиктерімен пайдалануға арналған. Ақпарат алу немесе керек-жарақтарға тапсырыс беру үшін уәкілетті Bose дилеріне хабарласыңыз. Bose-ге тікелей хабарласу үшін динамиктермен бірге берілген телефон нөмірлерінің тізімін қараңыз.

Bose FS-01 динамик тірегі
WB-3 қабырғаға орнату кронштейндері

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Bose 201,301 Series V Direct/Reflecting Speaker System нұсқаулығы жүктеп алу
