DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL нұсқаулығы

Мазмұны

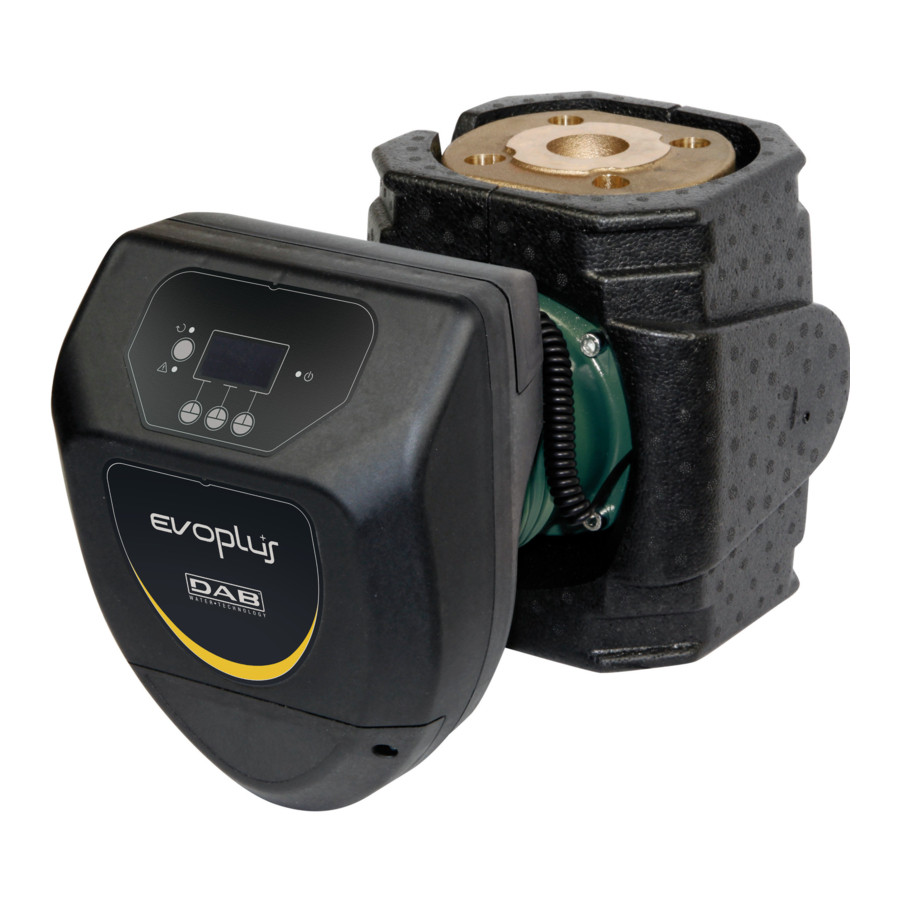

Модульдік сорғының жалпы көрінісі

КІРІСПЕ

Қысқартулар

0x Он алтылық санды көрсететін кіріспе
RTU Қашықтағы терминал блогы
CRC Циклдік артық тексеру.

1-кесте: Қысқартулар кестесі

Өнім сипаттамалары

Төмендегі кестеде Modbus интерфейсінің сипаттамалары келтірілген:

Modbus сипаттамалары Сипаттама Түсініктемелер
Хаттама Modbus RTU Тек "Slave" режимі қолдау көрсетеді
Қосқыш Бұрандалы қысқыш
Modbus қосылымы RS485 - 2 сым
Slave мекенжайы 1-247 Дисплей арқылы бірінші іске қосу кезінде орнатылады, әйтпесе Modbus арқылы хабарлама
Желінің аяқталуы Құрылғыда жоқ Қажет болса, Сымдарда сипатталғандай жалғастырыңыз
Қолдау көрсетілетін тарату жылдамдықтары 1200,
2400,4800,9600,19200,38400 Kb/s 		Дисплей немесе Modbus арқылы хабарлама арқылы орнатылады
Старттық бит 1
Деректер биті 8
Тоқтату биті 1 немесе 2 Дисплей немесе Modbus арқылы хабарлама арқылы орнатылады
Паритет Жоқ, Жұп немесе Тақ Дисплей немесе Modbus арқылы хабарлама арқылы орнатылады

2-кесте: Modbus сипаттамалары

Ескертпелер:

  1. EVOPLUS SMALL өнімінде параметрлерді тек дисплейден орнатуға болады

Желі түрі

Modbus желісі желіге қосылған тек бір негізгі құрылғыны және бас құрылғы жасаған сұраудан кейін ғана шинада байланыса алатын 247 SLAVE құрылғысына дейін қарастырады.
Құрылғыны Modbus желісіне қосу үшін ұсынылатын желі түрі - "ромашка тізбегі" түрі, кішігірім ауытқуларды жасау мүмкіндігі бар, оның максималды ұзындығы тарату үшін таңдалған бод жылдамдығына байланысты.
Репитерсіз желіге қосылған құрылғылардың максималды саны - 32.
1-суретте көрсетілгендей, желіні соңында және басында аяқтау резисторларымен (LT) аяқтау қажет болуы мүмкін.
Терминалды қосу арқылы Modbus желісінің мысалы

ӨНІМДІ КОНФИГУРАЦИЯЛАУ

Сымдар

2 сымды RS485 арқылы Modbus байланысы 3 кабельді (A, B және GND) пайдалануды қарастырады. 3 кабельді дұрыс қосыңыз. Бұралған жұппен экрандалған 2 полюсті кабельді пайдалану ұсынылады.

MODBUS
Терминалдар 		Сипаттама
A Инверттелмеген терминал (+)
B Инверттелген терминал (-)
Y Экран

3-кесте: Modbus- Rs485 қосылымы

Қосылымдар үшін өнімді орнату нұсқаулығын қараңыз.

Параметрді конфигурациялау

Modbus параметрлерін дұрыс конфигурациялау үшін пайдаланушы дисплейден қол жетімді Modbus конфигурациясы мәзіріне кіруі керек (Орнату нұсқаулығын қараңыз). 4-кестеде мәзірден орнатуға болатын параметрлер сипатталған.

Параметр белгішесі Сипаттама Ауқым Әдепкі мән Өлшеу бірлігі
Ad Құрылғының Modbus мекенжайы 1-247 1
Br Деректік байланыс бод жылдамдығы 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 19.2 Kb/s
Pa Паритетті басқару түрі Жоқ, Тақ, Жұп Жұп
Sb Тоқтату биттерінің саны 1-2 1
Rd Минималды жауап беру уақыты 0-3000 0 ms
En Modbus-ты қосу Өшіру, Қосу Өшіру

4-кесте: Дисплейден параметрді конфигурациялау

Барлық параметрлерді орнатқаннан кейін En параметрін Қосу күйіне орнату арқылы Modbus перифериялық құрылғысын қосыңыз.

РЕГИСТРЛЕР

Регистрлердің өлшемі 16 бит, егер регистрдің ішіндегісі 0x7FFF болса, ішіндегісі қолжетімсіз. R/W регистрлерін 0x03, 0x04 функция кодтарымен оқуға болады, 0x06, 0x10 функция кодтарымен жазуға болады.
R регистрлері 0x03 және 0x04 функция кодтарымен тек оқу режимінде қолжетімді.

Деректердің барлығы UNSIGNED түрінде, тек температурасы көрсетілген регистрлерден (мысалы, 00212) басқа, олардың SIGNED деректері бар.

Назар аударыңыз: Регистрлердің мәні 1-ден n-ге дейін, деректер пакетіндегі мекенжай 0-ден n1-ге дейін барады!!! (3.2 мысалды қараңыз)

Мекенжайы Атауы Түрі Ауқымы
(Масштаб) 		R/W Сипаттамасы
00001 SlaveMinimumReplyDelay 0-3000 (1 мс) R/Wa Мәні Slave-тің Master-ден келетін сұрауға жауап берудің ең аз уақытын көрсетеді.
00002 SetModbusAddress 1-247 R/Wa Мәні құрылғының ModBus өріс шинасында болатын мекенжайын көрсетеді. Егер жарамдылық ауқымында жоқ мән енгізілсе, алдыңғы мән сақталады.
00003 ModbusBaudRate 0-5 R/Wa Мәні тізбектік байланыс жылдамдығын анықтайды.
  1. 1200 бит/с
  2. 2400 бит/с
  3. 4800 бит/с
  4. 9600 бит/с
  5. 19200 бит/с
  6. 38400 бит/с
00004 ModbusParityBits 0-2 R/Wa Мәні тізбектік тасымалдауда қолданылатын жұптылық түрін анықтайды.
  1. Жұптылық жоқ
  2. Жұптылық тіпті
  3. Жұптылық тақ
00005 ModbusStopBits 1-2 R/Wa Мәні қолданылатын Stop биттерінің санын анықтайды.
  1. Stop bit
  2. Stop bit
00006 AutoAckControlBits 0-1 R/Wa Мәні пайдаланушының Alarm-ды және ClearHistory регистрлерін нөлге қолмен қалпына келтіруі керек пе, жоқ па соны анықтайды.
  1. Регистрлер автоматты түрде 0-ге қайтарылады
  2. Регистрлерді 0-ге қолмен қалпына келтіру керек
00101 SystemResetAlarm R/Wb

Басқару биті жүйелік дабылдарды қалпына келтіреді

  1. Қалпына келтірмеу
  2. Қалпына келтіру


Бұл команда 0 мәні болған кезде регистрге 1 жазу арқылы орындалады.
00102 System ClearHistory R/Wb

Бүкіл жүйенің дабыл тарихын қалпына келтіреді

  1. Қалпына келтірмеу
  2. Қалпына келтіру


Бұл команда 0 мәні болған кезде битке 1 жазу арқылы орындалады.
00103 RegulationMode R/W Регистрдің мәні сорғы үшін таңдалған реттеу түрін көрсетеді.


Evoplus M/L Software Version (A.B) 1.xx және 2.xx

  1. Пропорционалды дифференциалды қысымды реттеу.
  2. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  3. Оң өсіммен температураға байланысты орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  4. Теріс өсіммен температураға байланысты орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  5. Тұрақты дифференциалды қысыммен реттеу.
  6. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  7. Оң өсіммен температураға байланысты орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  8. Теріс өсіммен температураға байланысты орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  9. Регистрден орнатылған нүктесі бар тұрақты қисық сызықпен реттеу.
  10. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар бекітілген қисық сызықпен реттеу.

Evoplus Small Software Version (A.B) 1.xx

  1. Пропорционалды дифференциалды қысымды реттеу.
  2. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  3. Тұрақты дифференциалды қысыммен реттеу.
  4. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  5. Регистрден орнатылған нүктесі бар тұрақты қисық сызықпен реттеу.
  6. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар бекітілген қисық сызықпен реттеу.

Evoplus M/L Software Version (A.B) 3.xx
Evoplus Small Software Version (A.B) 2.xx

  1. Пропорционалды дифференциалды қысымды реттеу.
  2. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  3. Температураға байланысты орнатылған нүктесі бар пропорционалды дифференциалды қысымды реттеу.
  4. Тұрақты дифференциалды қысыммен реттеу.
  5. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  6. Температураға байланысты орнатылған нүктесі бар тұрақты дифференциалды қысымды реттеу.
  7. Регистрден орнатылған нүктесі бар тұрақты қисық сызықпен реттеу.
  8. Сыртқы сигналмен (0-10V немесе PWM) орнатылған нүктесі бар бекітілген қисық сызықпен реттеу.
00104 RegulationSetPoint (0.1м) R/W Мәні реттеудің орнатылған нүктесін көрсетеді.
00105 RegulationTmax 0-100 (1°C) R/W Мәні температураға байланысты қисық сызықты жасайтын Tmax параметрін көрсетеді
00106 RegulationAutoEconomy Мәні "auto" немесе "economy" режимін пайдалану таңдауын көрсетеді.
  1. auto
  2. economy
00107 SetPointPerCentReduction 50-90%
(1%) 		R/W Мәні "economy" режиміндегі орнатылған нүктенің пайыздық төмендеуін көрсетеді.
00108 ExtSignalType 0-3 R/W Мәні орнатылған нүктені реттейтін сыртқы сигналдың түрін көрсетеді (тек кейбір режимдерде қолданылады).
  1. 0-10V жоғарылау (0-10V мәні жоғарылаған сайын орнатылған нүкте жоғарылайды)
  2. 0-10V төмендеу (0-10V мәні төмендеген сайын орнатылған нүкте төмендейді)
  3. PWM жоғарылау (PWM жұмыс циклі жоғарылаған сайын орнатылған нүкте жоғарылайды)
  4. PWM төмендеу (PWM жұмыс циклі төмендеген сайын орнатылған нүкте төмендейді)
00109 TwinPumpSystemMode 0-2 R/W Егіз жұмыс жағдайында параметр жұмыс режимін көрсетеді.
  1. Бір уақытта
  2. Әр 24 сағат сайын ауыспалы
  3. Негізгі/Резервтік
00110 MaxRpmPercent 25-100
(1%) 		R/W Мәні рұқсат етілген ең жоғары айналымдар мәнінің пайызы ретінде орнатылған нүктені көрсетеді
00111 OnOffExt 0-2 R/W Мәні сорғының қосулы немесе өшірулі күйін көрсетеді.
  1. Қосулы
  2. Өшірулі
  3. Ext
1-сорғының конфигурация блогы және күйі
00201 Bit0: Pump1ResetAlarm R/W 1 болса дабылды қалпына келтіреді
Bit1: Pump1ClearHistory

1 болса дабыл тарихын қалпына келтіреді


Бұл команда 0 мәні болған кезде битке 1 жазу арқылы орындалады.
00202 Pump1Status 0-2 R Сорғының күйін көрсетеді
  1. Сорғы өшірулі
  2. Зарядтау күйі
  3. Сорғы жұмыс істеп тұр
00203 Pump1Fault 0-1 R Инвертор ақаулыққа байланысты тоқтатылған ба, жоқ па, соны көрсетеді.
  1. Жарайды
  2. Ақаулық
00211 Pump1ElectronicBoardTemp erature (1°C) R Контейнер ішіндегі қоршаған орта температурасының мәні
00212 Pump1ElectronicHeatsinkTe mperature (1°C) R Жылу таратқыштағы температура мәні.
00213 Pump1LineVoltage (1V) R Кіріс кернеуінің мәні (Rms)
00214 Pump1OutCurrent (1mA) R Шығыс тогының мәні
00215 Reserved
00216 Pump1RPM (1rpm) R Минутына мотор айналымы
00217 Pump1Power (1W) c R Жеткізілетін қуат
00218 Pump1OperatingTimeHI (1h) R Сорғыны пайдалану уақыты
00219 Pump1OperatingTimeLO (1h) R Сорғыны пайдалану уақыты
00220 Pump1Head (0.1м) R Сорғының арыны
00221 Pump1EstimatedFlow (0.1м3/ сағ) R м3/сағ есептелген ағынның мәні
00222 Pump1LiquidTemperature (1°C) R Ішкі датчикпен өлшенген температураның мәні
00223 Pump1LiquidTemperatureExt (1°C) R Сыртқы датчикпен өлшенген температураның мәні
00224-00230 Reserved
00231-00245 Pump1Alarm Дабылдар тарихы, 00231 регистріндегі ең соңғы дабыл, ал 00245 регистріндегі ең ескі дабыл бар. Дабылдар тізімі үшін пайдаланушы нұсқаулығын қараңыз.
00251 SoftwareNumberVersionA 0-255 R
00252 SoftwareNumberVersionB 0-255 R
00253 SoftwareNumberVersionC 0-255 R
00254 SoftwareNumberVersionD 0-255 R
00255 SoftwareNumberVersionE 0-255 R
00256 SoftwareNumberVersionF 0-255 R
00257 Unit Family R Құрылғылар отбасының атауын көрсетеді
00258 UnitType R Белгілі бір отбасының құрылғы түрін көрсетеді
00259 Unit Version R Өнім нұсқасы

5-кесте: Modbus регистрлері

Ескертпелер:

  1. EVOPLUS SMALL өнімінде регистр тек оқуға арналған.
  2. EVOPLUS SMALL өнімінде жазу операциялары тек WRITE SINGLE REGISTER басқармасымен орындалады.
  3. EVOPLUS SMALL өнімінде өлшем бірлігі мВт болып табылады.

Қолдау көрсетілетін хабарламалар

Modbus пакетінің максималды ұзындығы 256 байт.

Пакеттің құрылымы Error! Reference source not found.-те көрсетілген.

Құл мекенжайы Функция коды Деректер CRC
1 байт 1 байт 0-252 байт 2 байт

6-кесте: Modbus пакетінің құрылымы

Ұстап тұру тіркегішін оқу

(Функция коды = 0x03)
Бұл функция құл құрылғысынан ұстап тұру тіркегіштерінің мәнін оқуға арналған. Сұрау пакеті оқу үшін бастапқы мекенжай мен тіркегіштердің санын көрсетеді.

Құл мекенжайы Функция коды Бастапқы мекенжай HI Бастапқы мекенжай LO Тіркегіштер саны HI Тіркегіштер саны LO
0x01 0x03 0x00 0x02 0x00 0x01

Құл жауабында жауап байттарының саны мен тіркегіштердің мазмұны болады.

Құл мекенжайы Функция коды Жіберілген байттар HI мәні LO мәні
0x01 0x03 0x02 0x00 0x00

Кіріс тіркегішін оқу

(Функция коды = 0x04)
Бұл функция құл құрылғысынан кіріс тіркегіштерінің мәнін оқуға арналған. Сұрау пакеті оқу үшін бастапқы мекенжай мен тіркегіштердің санын көрсетеді.

Құл мекенжайы Функция коды Бастапқы мекенжай HI Бастапқы мекенжай LO Тіркегіштер саны HI Тіркегіштер саны LO
0x01 0x04 0x00 0xFF 0x00 0x01

Құл жауабында жауап байттарының саны мен тіркегіштердің мазмұны болады.

Құл мекенжайы Функция коды Жіберілген байттар HI мәні LO мәні
0x01 0x04 0x02 0x00 0x00

Жалғыз тіркегішті жазу

(Функция коды = 0x06)
Бұл функция құл құрылғысының тіркегішіне жазуға арналған. Сұрау пакеті жазу үшін тіркегіш мекенжайы мен мәнді (2 байт) көрсетеді.

Құл мекенжайы Функция коды Бастапқы мекенжай HI Бастапқы мекенжай LO HI мәні LO мәні
0x01 0x06 0x00 0x02 0x00 0x02

Құлдың жауабы:

Құл мекенжайы Функция коды Бастапқы мекенжай HI Бастапқы мекенжай LO HI мәні LO мәні
0x01 0x06 0x00 0x02 0x00 0x02

Бірнеше тіркегішті жазу

(Функция коды = 0x10)
Бұл функция құл құрылғысының бір немесе бірнеше тіркегішіне жазуға арналған. Сұрау пакеті бастапқы мекенжайды, жазылатын тіркегіштердің санын, байттар санын және жазылатын мәндерді көрсетеді.

Құл мекенжайы Функция коды Бастапқы мекенжай HI Бастапқы мекенжай LO Тіркегіштер саны HI Тіркегіштер саны LO Байттар саны HI Тіркегіш
00003 HI
0x01 0x10 0x00 0x02 0x00 0x02 0x04 0x00
Тіркегіш
00003 LO 		Тіркегіш
00004 HI 		Тіркегіш
00004 HI
0x00 0x00 0x01

Хабарламаның мысалы

Modbus байланысының кейбір мысалдары төменде көрсетіледі.

Сорғы қуатын оқу

Бұл бөлім сорғымен қамтамасыз етілетін қуаттың көрсеткішін қалай алу керектігін көрсетеді.
0x01 мәні мысалда мекенжай ретінде пайдаланылады.
Шеберден құлға сұрау

Байт Мән Сипаттама
Құл мекенжайы 0x01
Функция коды 0x03 "Ұстап тұру тіркегішін оқу" функциясы
Бастапқы мекенжай HI 0x00 Бастапқы мекенжай 0xD8 = 216, сондықтан Modbus мекенжайы 217
Бастапқы мекенжай LO 0xD8
Саны HI 0x00 Оқылатын тіркегіштер саны = 1
Саны LO 0x01

Құлдың жауабы

Байт Мән Сипаттама
Құл мекенжайы 0x01
Функция коды 0x03 "Ұстап тұру тіркегішін оқу" функциясы
Байттар саны 0x02
00223 HI 0x03 Оқылған мән 0x3E8 = 1000 Вт
00324 LO 0xE8

Егіз конфигурациядағы баламалы жұмыс режимін пайдалану

Бұл бөлім жүйені баламалы режимде қалай конфигурациялау керектігін көрсетеді.
Шеберден құлға сұрау

Байт Мән Сипаттама
Indirizzo Slave 0x01
Функция коды 0x06 "Ұстап тұру тіркегішіне жазу" функциясы
Бастапқы мекенжай HI 0x00 Бастапқы мекенжай 0x006C = 108, сондықтан Modbus мекенжайы 109
Бастапқы мекенжай LO 0x6C
Write HI 0x00 Тіркегішті 1 мәніне немесе баламалы режимге орнатады.
Write LO 0x01

Құлдың жауабы

Байт Мән Сипаттама
Құл мекенжайы 0x01
Функция коды 0x06 "Ұстап тұру тіркегішіне жазу" функциясы
Бастапқы мекенжай HI 0x00 Бастапқы мекенжай 0x006C = 108, сондықтан Modbus мекенжайы 109
Бастапқы мекенжай LO 0x6C
Write HI 0x00 Тіркегішті 1 мәніне немесе баламалы режимге орнатады.
Write LO 0x01

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL нұсқаулығы жүктеп алу

Қолжетімді тілдер

DAB EVOPLUS үшін қатысты нұсқаулықтар

Мазмұны
