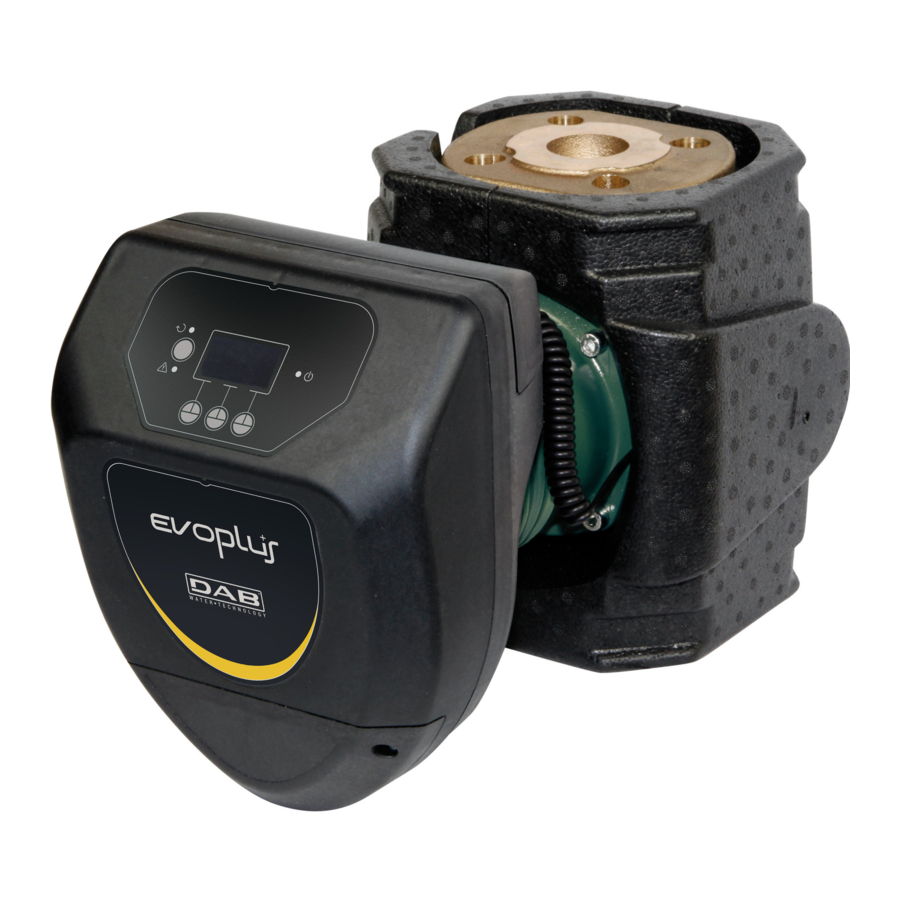

Mwongozo wa DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL

Yaliyomo

UTANGULIZI

Vifupisho

0x Utangulizi unaoashiria nambari ya heksadesimali
RTU Kitengo cha Mbali cha Kituo
CRC Angalizo la Upatanifu wa Mzunguko.

Jedwali 1: Jedwali la Vifupisho

Vipimo vya bidhaa

Jedwali hapa chini linaeleza vipimo vya kiolesura cha Modbus kilichopo:

Vipimo vya Modbus Maelezo Maoni
Itifaki Modbus RTU Hali ya "Slave" pekee ndiyo inayotumika
Kiunganishi Kituo cha skrubu
Muunganisho wa Modbus RS485 - nyaya 2
Anwani ya Slave 1-247 Imewekwa katika kuanza kwa mara ya kwanza na onyesho, vinginevyo na ujumbe wa Modbus
Kikatiza njia Hakipo kwenye kifaa Ikiwa ni lazima endelea kama ilivyoelezwa katika Uunganishaji wa nyaya
Kasi za usambazaji zinazotumika 1200,
2400,4800,9600,19200,38400 Kb/s 		Imewekwa na onyesho au ujumbe wa Modbus
Biti ya kuanza 1
Biti ya data 8
Biti ya kusimamisha 1 au 2 Imewekwa na onyesho au ujumbe wa Modbus
Usawa Hakuna, Sawa au Tofauti Imewekwa na onyesho au ujumbe wa Modbus

Jedwali 2: Vipimo vya Modbus

Vidokezo:

  1. Katika bidhaa EVOPLUS SMALL inawezekana kuweka vigezo kutoka kwa onyesho pekee

Aina ya mtandao

Mtandao wa Modbus unazingatia kifaa kimoja tu mkuu kilichounganishwa kwenye mtandao na hadi vifaa 247 vya SLAVE ambavyo vinaweza kuwasiliana kwenye basi tu baada ya ombi lililotolewa na mkuu.
Aina ya mtandao inayopendekezwa kwa kuunganisha kifaa kwenye mtandao wa Modbus ni aina ya "mnyororo wa daisy", na uwezekano wa kufanya upotoshaji mdogo, urefu wa juu ambao unategemea kiwango cha baud kilichochaguliwa kwa usambazaji.
Idadi ya juu ya vifaa vilivyounganishwa kwenye mtandao bila virudiaji ni 32.
Kama inavyoonyeshwa kwenye Mchoro 1, inaweza kuwa muhimu kukatisha njia mwishoni na mwanzoni na vipinga vya kukatisha (LT).
Mfano wa mtandao wa Modbus na ukataji

USANIDI WA BIDHAA

Uunganishaji wa nyaya

Mawasiliano ya Modbus na RS485 yenye nyaya 2 yanazingatia matumizi ya nyaya 3 (A, B na GND). Unganisha nyaya 3 kwa usahihi. Inapendekezwa kutumia kebo iliyokaguliwa yenye nguzo 2, yenye jozi iliyosokotwa.

MODBUS
Vituo 		Maelezo
A Kituo kisichogeuzwa (+)
B Kituo kilichogeuzwa (-)
Y Skrini

Jedwali 3: Muunganisho wa Modbus- Rs485

Kwa muunganisho, angalia mwongozo wa usakinishaji wa bidhaa.

Usanidi wa kigezo

Ili kusanidi vigezo vya Modbus kwa usahihi, mtumiaji lazima afikie menyu ya usanidi wa Modbus, inayopatikana kutoka kwa onyesho (angalia mwongozo wa Usakinishaji).Jedwali 4 linaeleza vigezo ambavyo vinaweza kuwekwa kutoka kwa menyu.

Alama ya Kigezo Maelezo Kiwango Thamani chaguo-msingi Kipimo cha kupimia
Ad Anwani ya Modbus ya kifaa 1-247 1
Br Kiwango cha baud cha mawasiliano ya mfululizo 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 19.2 Kb/s
Pa Aina ya udhibiti wa usawa Hakuna, Tofauti, Sawa Sawa
Sb Idadi ya biti za kusimamisha 1-2 1
Rd Muda wa chini wa majibu 0-3000 0 ms
En Uwezeshaji wa Modbus Lemaza, Washa Lemaza

Jedwali 4: Usanidi wa Kigezo kutoka kwa Onyesho

Baada ya kuweka vigezo vyote, washa kifaa cha pembeni cha Modbus kwa kuweka kigezo En kwenye Washa.

DAFTARI

Daftari zina ukubwa wa biti 16, ikiwa maudhui ya daftari ni 0x7FFF, maudhui hayapatikani. Daftari za R/W zinapatikana kusoma na misimbo ya kazi 0x03, 0x04, kuandika na misimbo ya kazi 0x06, 0x10.
Daftari za R zinapatikana katika hali ya kusoma tu na misimbo ya kazi 0x03 e 0x04.

Data zote ni za aina ya UNSIGNED, isipokuwa daftari zinazoitwa Temperature (mfano 00212), ambazo zina data ya SIGNED.

Tahadhari: Daftari zina thamani kutoka 1 hadi n, anwani katika kifurushi cha data huenda kutoka 0 hadi n1!!! (ona mfano 3.2)

Anwani Jina Aina Kiwango
(Kipimo) 		R/W Maelezo
00001 SlaveMinimumReplyDelay 0-3000 (1 ms) R/Wa Thamani inaonyesha muda mdogo wa majibu ya Mtumwa kwa ombi kutoka kwa Mkuu.
00002 SetModbusAddress 1-247 R/Wa Thamani inaonyesha anwani ambayo kifaa kitakuwa nayo kwenye basi la uwanja la ModBus. Ikiwa thamani itaingizwa ambayo haiko katika kiwango cha uhalali, thamani iliyotangulia itahifadhiwa.
00003 ModbusBaudRate 0-5 R/Wa Thamani inafafanua kiwango cha baud cha mawasiliano ya serial.
  1. 1200 bit/s
  2. 2400 bit/s
  3. 4800 bit/s
  4. 9600 bit/s
  5. 19200 bit/s
  6. 38400 bit/s
00004 ModbusParityBits 0-2 R/Wa Thamani inafafanua aina ya usawa inayotumika katika usambazaji wa serial.
  1. Hakuna Usawa
  2. Usawa Sawa
  3. Usawa Usio Sawa
00005 ModbusStopBits 1-2 R/Wa Thamani inafafanua idadi ya biti za Kusimamisha zinazotumika.
  1. Biti ya Kusimamisha
  2. Biti ya Kusimamisha
00006 AutoAckControlBits 0-1 R/Wa Thamani inafafanua ikiwa mtumiaji lazima aweke upya mwenyewe kwa 0 daftari za kuweka upya Alarm na ClearHistory.
  1. Daftari hurudi kwa 0 kiotomatiki
  2. Daftari lazima ziwekwe upya kwa 0 mwenyewe
00101 SystemResetAlarm R/Wb

Biti ya udhibiti huweka upya kengele za mfumo

  1. Usiweke upya
  2. Weka upya

TAARIFA MUHIMU
Amri inafanywa kwa kuandika 1 kwenye daftari mbele ya thamani 0.
00102 System ClearHistory R/Wb

Huweka upya historia ya kengele ya mfumo mzima

  1. Usiweke upya
  2. Weka upya

TAARIFA MUHIMU
Amri inafanywa kwa kuandika 1 kwenye daftari mbele ya thamani 0.
00103 RegulationMode R/W Thamani ya daftari inaonyesha aina ya udhibiti iliyochaguliwa kwa pampu.

TAARIFA MUHIMU
Evoplus M/L Software Version (A.B) 1.xx e 2.xx

  1. Udhibiti wa shinikizo tofauti sawia.
  2. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  3. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa kulingana na halijoto na ongezeko chanya.
  4. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa kulingana na halijoto na ongezeko hasi.
  5. Udhibiti na shinikizo tofauti la mara kwa mara.
  6. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  7. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa kulingana na halijoto na ongezeko chanya.
  8. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa kulingana na halijoto na ongezeko hasi.
  9. Udhibiti na curve ya mara kwa mara na sehemu iliyowekwa iliyowekwa kutoka kwa daftari.
  10. Udhibiti na curve isiyobadilika na sehemu iliyowekwa iliyowekwa na ishara ya nje (0- 10V au PWM).

Evoplus Small Software Version (A.B) 1.xx

  1. Udhibiti wa shinikizo tofauti sawia.
  2. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  3. Udhibiti na shinikizo tofauti la mara kwa mara.
  4. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  5. Udhibiti na curve ya mara kwa mara na sehemu iliyowekwa iliyowekwa kutoka kwa daftari.
  6. Udhibiti na curve isiyobadilika na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).

Evoplus M/L Software Version (A.B) 3.xx
Evoplus Small Software Version (A.B) 2.xx

  1. Udhibiti wa shinikizo tofauti sawia.
  2. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  3. Udhibiti wa shinikizo tofauti sawia na sehemu iliyowekwa kulingana na halijoto
  4. Udhibiti na shinikizo tofauti la mara kwa mara.
  5. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
  6. Udhibiti wa shinikizo tofauti la mara kwa mara na sehemu iliyowekwa kulingana na halijoto.
  7. Udhibiti na curve ya mara kwa mara na sehemu iliyowekwa iliyowekwa kutoka kwa daftari.
  8. Udhibiti na curve isiyobadilika na sehemu iliyowekwa iliyowekwa na ishara ya nje (0-10V au PWM).
00104 RegulationSetPoint (0.1m) R/W Thamani inaonyesha sehemu iliyowekwa ya udhibiti.
00105 RegulationTmax 0-100 (1°C) R/W Thamani inaonyesha parameter Tmax ambayo kufanya curve kulingana na halijoto
00106 RegulationAutoEconomy Thamani inaonyesha chaguo la kutumia hali ya "otomatiki" au "uchumi"
  1. otomatiki
  2. uchumi
00107 SetPointPerCentReduction 50-90%
(1%) 		R/W Thamani inaonyesha kupunguzwa kwa asilimia ya sehemu iliyowekwa katika hali ya "uchumi".
00108 ExtSignalType 0-3 R/W Thamani inaonyesha aina ya ishara ya nje ambayo inasimamia sehemu iliyowekwa (inatumika tu katika hali zingine).
  1. 0-10V kuongezeka (Sehemu iliyowekwa huongezeka kadiri thamani 0-10V inavyoongezeka)
  2. 0-10V kupungua (Sehemu iliyowekwa hupungua kadiri thamani 0-10V inapungua)
  3. PWM kuongezeka (Sehemu iliyowekwa huongezeka kadiri mzunguko wa ushuru wa PWM unavyoongezeka)
  4. PWM kupungua (Sehemu iliyowekwa hupungua kadiri mzunguko wa ushuru wa PWM unapungua)
00109 TwinPumpSystemMode 0-2 R/W Katika kesi ya operesheni pacha, parameter inaonyesha hali ya uendeshaji
  1. Sambamba
  2. Mbadala kila saa 24
  3. Kuu/Hifadhi
00110 MaxRpmPercent 25-100
(1%) 		R/W Thamani inaonyesha sehemu iliyowekwa kama asilimia ya thamani ya marekebisho ya juu yanayoruhusiwa
00111 OnOffExt 0-2 R/W Thamani inaonyesha hali ya Pampu imewashwa au imezimwa
  1. Imewashwa
  2. Imezimwa
  3. Nje
Kizuizi cha usanidi na hali ya Pampu 1
00201 Bit0: Pump1ResetAlarm R/W Ikiwa saa 1 huweka upya kengele
Bit1: Pump1ClearHistory

Ikiwa saa 1 huweka upya historia ya kengele

TAARIFA MUHIMU
Amri inafanywa kwa kuandika 1 kwenye biti mbele ya thamani 0.
00202 Pump1Status 0-2 R Inaonyesha hali ya pampu
  1. Pampu imezimwa
  2. Hali ya kuchaji
  3. Pampu inaendeshwa
00203 Pump1Fault 0-1 R Inaonyesha ikiwa kibadilishaji kimesimamishwa kwa sababu ya hitilafu
  1. Sawa
  2. Hitilafu
00211 Pump1ElectronicBoardTemp erature (1°C) R Thamani ya halijoto iliyoko ndani ya chombo
00212 Pump1ElectronicHeatsinkTe mperature (1°C) R Thamani ya halijoto kwenye sinki ya joto.
00213 Pump1LineVoltage (1V) R Thamani ya volti ya kuingiza (Rms)
00214 Pump1OutCurrent (1mA) R Thamani ya sasa ya pato
00215 Imefadhiwa
00216 Pump1RPM (1rpm) R Marekebisho ya injini kwa dakika
00217 Pump1Power (1W) c R Nguvu iliyotolewa
00218 Pump1OperatingTimeHI (1h) R Muda wa matumizi ya pampu
00219 Pump1OperatingTimeLO (1h) R Muda wa matumizi ya pampu
00220 Pump1Head (0.1m) R Kichwa cha pampu
00221 Pump1EstimatedFlow (0.1m3/ h) R Thamani ya mtiririko uliokadiriwa katika m3/h
00222 Pump1LiquidTemperature (1°C) R Thamani ya halijoto iliyopimwa na sensa ya ndani
00223 Pump1LiquidTemperatureExt (1°C) R Thamani ya halijoto iliyopimwa na sensa ya nje
00224-00230 Imefadhiwa
00231-00245 Pump1Alarm Historia ya kengele, daftari 00231 ina kengele ya hivi karibuni, wakati daftari 00245 ina kengele ya hivi karibuni. Kwa orodha ya kengele, angalia mwongozo wa mtumiaji.
00251 SoftwareNumberVersionA 0-255 R
00252 SoftwareNumberVersionB 0-255 R
00253 SoftwareNumberVersionC 0-255 R
00254 SoftwareNumberVersionD 0-255 R
00255 SoftwareNumberVersionE 0-255 R
00256 SoftwareNumberVersionF 0-255 R
00257 Kitengo cha Familia R Inaonyesha jina la familia ya kifaa
00258 Aina ya Kitengo R Inaonyesha aina ya kifaa cha familia maalum
00259 Toleo la Kitengo R Toleo la bidhaa

Jedwali la 5: Daftari za Modbus

Vidokezo:

  1. Katika bidhaa EVOPLUS SMALL daftari ni kusoma tu.
  2. Katika bidhaa EVOPLUS SMALL shughuli za uandishi hufanyika tu na udhibiti wa WRITE SINGLE REGISTER.
  3. Katika bidhaa EVOPLUS SMALL kitengo cha kipimo kiko katika mW.

Ujumbe unaotumika

Urefu wa juu wa kifurushi cha Modbus ni baiti 256.

Muundo wa kifurushi unaonyeshwa katika Kosa! Chanzo cha marejeleo hakipatikani..

Anwani ya mtumwa Msimbo wa Kitendakazi Data CRC
Baiti 1 Baiti 1 Baiti 0-252 Baiti 2

Jedwali la 6: Muundo wa kifurushi cha Modbus

Sajili ya kushikilia ya kusoma

(Msimbo wa kitendakazi = 0x03)
Kitendakazi hiki ni cha kusoma thamani ya sajili za kushikilia kutoka kwa kifaa cha mtumwa. Kifurushi cha ombi kinaeleza anwani ya kuanzia na wingi wa sajili za kusoma.

Anwani ya mtumwa Msimbo wa Kitendakazi Anwani ya kuanzia HI Anwani ya kuanzia LO Wingi wa sajili HI Wingi wa sajili LO
0x01 0x03 0x00 0x02 0x00 0x01

Jibu la mtumwa litakuwa na nambari ya baiti za jibu na yaliyomo kwenye sajili.

Anwani ya mtumwa Msimbo wa Kitendakazi Baiti zilizotumwa Thamani ya HI Thamani ya LO
0x01 0x03 0x02 0x00 0x00

Sajili ya Ingizo ya Kusoma

(Msimbo wa kitendakazi = 0x04)
Kitendakazi hiki ni cha kusoma thamani ya sajili za ingizo kutoka kwa kifaa cha mtumwa. Kifurushi cha ombi kinaeleza anwani ya kuanzia na wingi wa sajili za kusoma.

Anwani ya mtumwa Msimbo wa Kitendakazi Anwani ya kuanzia HI Anwani ya kuanzia LO Wingi wa sajili HI Wingi wa sajili LO
0x01 0x04 0x00 0xFF 0x00 0x01

Jibu la mtumwa litakuwa na nambari ya baiti za jibu na yaliyomo kwenye sajili.

Anwani ya mtumwa Msimbo wa Kitendakazi Baiti zilizotumwa Thamani ya HI Thamani ya LO
0x01 0x04 0x02 0x00 0x00

Sajili Moja ya Kuandika

(Msimbo wa kitendakazi = 0x06)
Kitendakazi hiki ni cha kuandika sajili ya kifaa cha mtumwa. Kifurushi cha ombi kinaeleza anwani ya sajili na thamani (baiti 2) ya kuandika.

Anwani ya mtumwa Msimbo wa Kitendakazi Anwani ya kuanzia HI Anwani ya kuanzia LO Thamani ya HI Thamani ya LO
0x01 0x06 0x00 0x02 0x00 0x02

Jibu la mtumwa:

Anwani ya mtumwa Msimbo wa Kitendakazi Anwani ya kuanzia HI Anwani ya kuanzia LO Thamani ya HI Thamani ya LO
0x01 0x06 0x00 0x02 0x00 0x02

Sajili Nyingi za Kuandika

(Msimbo wa kitendakazi = 0x10)
Kitendakazi hiki ni cha kuandika sajili moja au zaidi za kifaa cha mtumwa. Kifurushi cha ombi kinaeleza anwani ya kuanzia, wingi wa sajili za kuandika, nambari ya baiti na thamani za kuandika.

Anwani ya mtumwa Msimbo wa Kitendakazi Anwani ya kuanzia HI Anwani ya kuanzia LO Wingi wa sajili HI Wingi wa sajili LO Nambari ya baiti HI Sajili
00003 HI
0x01 0x10 0x00 0x02 0x00 0x02 0x04 0x00
Sajili
00003 LO 		Sajili
00004 HI 		Sajili
00004 HI
0x00 0x00 0x01

Mfano wa ujumbe

Baadhi ya mifano ya mawasiliano ya Modbus itaonyeshwa hapa chini.

Kusoma Nguvu ya Pampu

Sehemu hii itaonyesha jinsi ya kuchukua usomaji wa nguvu inayotolewa na Pampu.
Thamani ya 0x01 itatumika kama anwani katika mfano.
Ombi kutoka kwa bwana hadi mtumwa

Baiti Thamani Maelezo
Anwani ya mtumwa 0x01
Msimbo wa Kitendakazi 0x03 Kitendakazi "Sajili ya kushikilia ya kusoma"
Anwani ya Kuanzia HI 0x00 Anwani ya kuanzia ni 0x0D8 = 216, kwa hivyo anwani ya Modbus ni 217
Anwani ya Kuanzia LO 0xD8
Wingi HI 0x00 Wingi wa sajili za kusoma = 1
Wingi LO 0x01

Jibu la mtumwa

Baiti Thamani Maelezo
Anwani ya mtumwa 0x01
Msimbo wa Kitendakazi 0x03 Kitendakazi "Sajili ya kushikilia ya kusoma"
Nambari ya baiti 0x02
00223 HI 0x03 Thamani iliyosomwa ni 0x3E8 = 1000 W
00324 LO 0xE8

Matumizi ya hali mbadala ya uendeshaji katika usanidi pacha

Sehemu hii itaonyesha jinsi ya kusanidi mfumo katika hali mbadala.
Ombi kutoka kwa bwana hadi mtumwa

Baiti Thamani Maelezo
Indirizzo Slave 0x01
Msimbo wa Kitendakazi 0x06 Kitendakazi "Sajili ya kushikilia ya kuandika"
Anwani ya Kuanzia HI 0x00 Anwani ya kuanzia ni 0x006C = 108, kwa hivyo anwani ya Modbus ni 109
Anwani ya Kuanzia LO 0x6C
Andika HI 0x00 Huweka sajili katika thamani ya 1, au hali mbadala.
Andika LO 0x01

Jibu la mtumwa

Baiti Thamani Maelezo
Anwani ya mtumwa 0x01
Msimbo wa Kitendakazi 0x06 Kitendakazi "Sajili ya kushikilia ya kuandika"
Anwani ya Kuanzia HI 0x00 Anwani ya kuanzia ni 0x006C = 108, kwa hivyo anwani ya Modbus ni 109
Anwani ya Kuanzia LO 0x6C
Andika HI 0x00 Huweka sajili katika thamani ya 1, au hali mbadala.
Andika LO 0x01

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL

Lugha zinazopatikana

Miongozo Inayohusiana na DAB EVOPLUS

Jedwali la Yaliyomo
