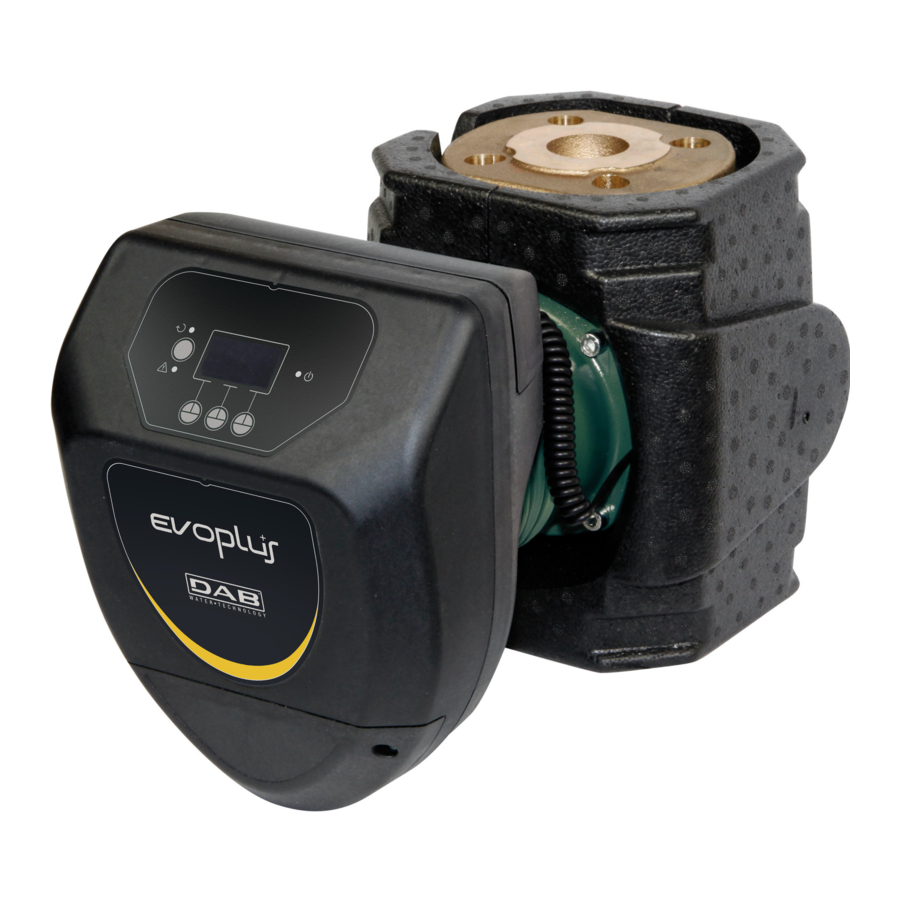

Manuali DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL

Përmbajtja

HYRJE

Shkurtesat

0x Parathënie që tregon një numër hekzadecimal
RTU Njësia e Terminalit të Largët
CRC Kontrolli Ciklik i Redundancës.

Tabela 1: Tabela e Shkurtesave

Specifikimet e produktit

Tabela më poshtë përshkruan specifikimet e ndërfaqes Modbus të pranishme:

Specifikimet e Modbus Përshkrimi Komente
Protokolli Modbus RTU Mbështetet vetëm modaliteti "Slave"
Lidhësi Terminal me vidë
Lidhja Modbus RS485 - 2 tela
Adresa Slave 1-247 Vendoset në fillim nga ekrani, përndryshe nga Modbus një mesazh
Mbyllja e linjës Në mungesë në pajisje Nëse është e nevojshme, vazhdoni siç përshkruhet në Instalime elektrike
Shpejtësitë e transmetimit të mbështetura 1200,
2400,4800,9600,19200,38400 Kb/s 		Vendoset nga ekrani ose Modbus një mesazh
Biti i fillimit 1
Biti i të dhënave 8
Biti i ndalimit 1 ose 2 Vendoset nga ekrani ose Modbus një mesazh
Pariteti Asnjë, Çift ose Tek Vendoset nga ekrani ose Modbus një mesazh

Tabela 2: Specifikimet e Modbus

Shënime:

  1. Në produktin EVOPLUS SMALL është e mundur të vendosen parametrat vetëm nga ekrani

Lloji i rrjetit

Një rrjet Modbus përfshin vetëm një pajisje master të lidhur me rrjetin dhe deri në 247 pajisje SLAVE të cilat mund të komunikojnë në bus vetëm pas një kërkese të bërë nga masteri.
Lloji i rrjetit të rekomanduar për lidhjen e pajisjes me një rrjet Modbus është lloji "zinxhir margaritarësh", me mundësinë e bërjes së derivimeve të vogla, gjatësia maksimale e të cilave varet nga shpejtësia e transmetimit e zgjedhur.
Numri maksimal i pajisjeve të lidhura në një rrjet pa përsëritës është 32.
Siç tregohet në Figurën 1, mund të jetë e nevojshme të mbyllet linja në fund dhe në fillim me rezistenca përfunduese (LT).
Shembull i një rrjeti Modbus me mbyllje

KONFIGURIMI I PRODUKTIT

Instalime elektrike

Komunikimi Modbus me RS485 me 2 tela përfshin përdorimin e 3 kabllove (A, B dhe GND). Lidhni 3 kabllot saktë. Rekomandohet të përdorni një kabllo me 2 pole të ekranuar, me një çift të përdredhur.

MODBUS
Terminalet 		Përshkrimi
A Terminali nuk është i përmbysur (+)
B Terminali i përmbysur (-)
Y Ekrani

Tabela 3: Lidhja Modbus- Rs485

Për lidhjet, shihni manualin e instalimit të produktit.

Konfigurimi i Parametrave

Për të konfiguruar parametrat Modbus në mënyrë korrekte, përdoruesi duhet të hyjë në menunë e konfigurimit Modbus, të aksesueshme nga ekrani (shihni manualin e instalimit).Tabela 4 përshkruan parametrat që mund të vendosen nga menyja.

Simboli i Parametrit Përshkrimi Gama Vlera e parazgjedhur Njësia matëse
Ad Adresa Modbus e pajisjes 1-247 1
Br Shpejtësia e transmetimit serial 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 19.2 Kb/s
Pa Lloji i kontrollit të paritetit Asnjë, Tek, Çift Çift
Sb Numri i biteve të ndalimit 1-2 1
Rd Koha minimale e përgjigjes 0-3000 0 ms
En Aktivizimi i Modbus Çaktivizo, Aktivizo Çaktivizo

Tabela 4: Konfigurimi i Parametrave nga Ekrani

Pasi të keni vendosur të gjithë parametrat, aktivizoni periferikun Modbus duke vendosur parametrin En në Aktivizo.

REGJISTRAT

Regjistrat kanë një madhësi 16-bitëshe, nëse përmbajtja e regjistrit është 0x7FFF, përmbajtja nuk është e disponueshme. Regjistrat R/W janë të disponueshëm për t'u lexuar me kodet e funksionit 0x03, 0x04, për të shkruar me kodet e funksionit 0x06, 0x10.
Regjistrat R janë të disponueshëm në modalitetin e leximit të vetëm me kodet e funksionit 0x03 e 0x04.

Të dhënat janë të gjitha të tipit UNSIGNED, përveç regjistrave të quajtur Temperaturë (p.sh. 00212), të cilat kanë të dhëna SIGNED.

Kujdes: Regjistrat kanë një vlerë nga 1 në n, adresa në paketën e të dhënave shkon nga 0 në n1!!! (shih shembullin 3.2)

Adresa Emri Tipi Gama
(Shkalla) 		R/W Përshkrimi
00001 SlaveMinimumReplyDelay 0-3000 (1 ms) R/Wa Vlera tregon kohën minimale të përgjigjes së Slave ndaj një kërkese nga Master.
00002 SetModbusAddress 1-247 R/Wa Vlera tregon adresën që pajisja do të ketë në field bus të ModBus. Nëse futet një vlerë që nuk është në gamën e vlefshmërisë, vlera e mëparshme do të ruhet.
00003 ModbusBaudRate 0-5 R/Wa Vlera përcakton shpejtësinë e transmetimit serial.
  1. 1200 bit/s
  2. 2400 bit/s
  3. 4800 bit/s
  4. 9600 bit/s
  5. 19200 bit/s
  6. 38400 bit/s
00004 ModbusParityBits 0-2 R/Wa Vlera përcakton llojin e paritetit të përdorur në transmetimin serial.
  1. Pa paritet
  2. Paritet çift
  3. Paritet tek
00005 ModbusStopBits 1-2 R/Wa Vlera përcakton numrin e biteve Stop të përdorura.
  1. Bit ndalese
  2. Bit ndalese
00006 AutoAckControlBits 0-1 R/Wa Vlera përcakton nëse përdoruesi duhet të rivendosë manualisht në 0 regjistrat reset Alarm dhe ClearHistory.
  1. Regjistrat kthehen automatikisht në 0
  2. Regjistrat duhet të rivendosen në 0 manualisht
00101 SystemResetAlarm R/Wb

Biti i kontrollit rivendos alarmet e sistemit

  1. Mos rivendos
  2. Rivendos

Informacion i rëndësishëm
Komanda kryhet duke shkruar 1 në regjistër në prani të vlerës 0.
00102 System ClearHistory R/Wb

Rivendos historinë e alarmit të të gjithë sistemit

  1. Mos rivendos
  2. Rivendos

Informacion i rëndësishëm
Komanda kryhet duke shkruar 1 në bit në prani të vlerës 0.
00103 RegulationMode R/W Vlera e regjistrit tregon llojin e rregullimit të zgjedhur për pompën.

Informacion i rëndësishëm
Evoplus M/L Software Version (A.B) 1.xx e 2.xx

  1. Rregullimi proporcional i presionit diferencial.
  2. Rregullimi proporcional i presionit diferencial me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  3. Rregullimi proporcional i presionit diferencial me pikë-vendosje në varësi të temperaturës me rritje pozitive.
  4. Rregullimi proporcional i presionit diferencial me pikë-vendosje në varësi të temperaturës me rritje negative.
  5. Rregullimi me presion diferencial konstant.
  6. Rregullimi i presionit diferencial konstant me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  7. Rregullimi i presionit diferencial konstant me pikë-vendosje në varësi të temperaturës me rritje pozitive.
  8. Rregullimi i presionit diferencial konstant me pikë-vendosje në varësi të temperaturës me rritje negative.
  9. Rregullimi me kurbë konstante me pikë-vendosje të vendosur nga regjistri.
  10. Rregullimi me kurbë të fiksuar me pikë-vendosje të vendosur nga sinjali i jashtëm (0- 10V ose PWM).

Evoplus Small Software Version (A.B) 1.xx

  1. Rregullimi proporcional i presionit diferencial.
  2. Rregullimi proporcional i presionit diferencial me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  3. Rregullimi me presion diferencial konstant.
  4. Rregullimi i presionit diferencial konstant me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  5. Rregullimi me kurbë konstante me pikë-vendosje të vendosur nga regjistri.
  6. Rregullimi me kurbë të fiksuar me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).

Evoplus M/L Software Version (A.B) 3.xx
Evoplus Small Software Version (A.B) 2.xx

  1. Rregullimi proporcional i presionit diferencial.
  2. Rregullimi proporcional i presionit diferencial me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  3. Rregullimi proporcional i presionit diferencial me pikë-vendosje në varësi të temperaturës
  4. Rregullimi me presion diferencial konstant.
  5. Rregullimi i presionit diferencial konstant me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
  6. Rregullimi i presionit diferencial konstant me pikë-vendosje në varësi të temperaturës.
  7. Rregullimi me kurbë konstante me pikë-vendosje të vendosur nga regjistri.
  8. Rregullimi me kurbë të fiksuar me pikë-vendosje të vendosur nga sinjali i jashtëm (0-10V ose PWM).
00104 RegulationSetPoint (0.1m) R/W Vlera tregon pikën e vendosur të rregullimit.
00105 RegulationTmax 0-100 (1°C) R/W Vlera tregon parametrin Tmax me të cilin do të bëhet kurba në varësi të temperaturës
00106 RegulationAutoEconomy Vlera tregon zgjedhjen për të përdorur modalitetin "auto" ose "ekonomi"
  1. auto
  2. ekonomi
00107 SetPointPerCentReduction 50-90%
(1%) 		R/W Vlera tregon reduktimin përqindësh të pikës së vendosur në modalitetin "ekonomi".
00108 ExtSignalType 0-3 R/W Vlera tregon llojin e sinjalit të jashtëm që rregullon pikën e vendosur (përdoret vetëm në disa modalitete).
  1. 0-10V në rritje (Pika e vendosur rritet ndërsa rritet vlera 0-10V)
  2. 0-10V në zbritje (Pika e vendosur zvogëlohet ndërsa zvogëlohet vlera 0-10V)
  3. PWM në rritje (Pika e vendosur rritet ndërsa rritet cikli i punës PWM)
  4. PWM në zbritje (Pika e vendosur zvogëlohet ndërsa zvogëlohet cikli i punës PWM)
00109 TwinPumpSystemMode 0-2 R/W Në rastin e funksionimit të dyfishtë, parametri tregon modalitetin e funksionimit
  1. Njëkohësisht
  2. Alternuar çdo 24 orë
  3. Kryesore/Rezervë
00110 MaxRpmPercent 25-100
(1%) 		R/W Vlera tregon pikën e vendosur si një përqindje e vlerës së revs të lejuara maksimale
00111 OnOffExt 0-2 R/W Vlera tregon statusin e ndezur ose të fikur të Pompës
  1. Ndezur
  2. Fikur
  3. Ext
Blloku i konfigurimit dhe statusi i Pompës 1
00201 Bit0: Pump1ResetAlarm R/W Nëse në 1 rivendos alarmin
Bit1: Pump1ClearHistory

Nëse në 1 rivendos historinë e alarmit

Informacion i rëndësishëm
Komanda kryhet duke shkruar 1 në bit në prani të vlerës 0.
00202 Pump1Status 0-2 R Tregon statusin e pompës
  1. Pompa fikur
  2. Statusi i karikimit
  3. Pompa po funksionon
00203 Pump1Fault 0-1 R Tregon nëse invertori është ndalur për shkak të një defekti
  1. Ok
  2. Defekt
00211 Pump1ElectronicBoardTemp erature (1°C) R Vlera e temperaturës së ambientit brenda kontejnerit
00212 Pump1ElectronicHeatsinkTe mperature (1°C) R Vlera e temperaturës në lavamanin e nxehtësisë.
00213 Pump1LineVoltage (1V) R Vlera e tensionit hyrës (Rms)
00214 Pump1OutCurrent (1mA) R Vlera e rrymës dalëse
00215 Reserved
00216 Pump1RPM (1rpm) R Revs motori për minutë
00217 Pump1Power (1W) c R Fuqia e shpërndarë
00218 Pump1OperatingTimeHI (1h) R Koha e përdorimit të pompës
00219 Pump1OperatingTimeLO (1h) R Koha e përdorimit të pompës
00220 Pump1Head (0.1m) R Koka e pompës
00221 Pump1EstimatedFlow (0.1m3/ h) R Vlera e rrjedhës së vlerësuar në m3/h
00222 Pump1LiquidTemperature (1°C) R Vlera e temperaturës e matur nga sensori i brendshëm
00223 Pump1LiquidTemperatureExt (1°C) R Vlera e temperaturës e matur nga sensori i jashtëm
00224-00230 Reserved
00231-00245 Pump1Alarm Historia e alarmeve, regjistri 00231 përmban alarmin më të fundit, ndërsa regjistri 00245 përmban alarmin më pak të fundit. Për listën e alarmeve, shihni manualin e përdoruesit.
00251 SoftwareNumberVersionA 0-255 R
00252 SoftwareNumberVersionB 0-255 R
00253 SoftwareNumberVersionC 0-255 R
00254 SoftwareNumberVersionD 0-255 R
00255 SoftwareNumberVersionE 0-255 R
00256 SoftwareNumberVersionF 0-255 R
00257 Unit Family R Tregon emrin e familjes së pajisjes
00258 UnitType R Tregon llojin e pajisjes të familjes specifike
00259 Unit Version R Versioni i produktit

Tabela 5: Regjistrat Modbus

Shënime:

  1. Në produktin EVOPLUS SMALL regjistri është vetëm për lexim.
  2. Në produktin EVOPLUS SMALL operacionet e shkrimit zhvillohen vetëm me kontrollin WRITE SINGLE REGISTER.
  3. Në produktin EVOPLUS SMALL njësia e matjes është në mW.

Mesazhet e mbështetura

Gjatësia maksimale e një pakete Modbus është 256 bajt.

Struktura e paketës tregohet në Gabim! Burimi i referencës nuk u gjet..

Adresa e pajisjes slave Kodi i funksionit Të dhëna CRC
1 bajt 1 bajt 0-252 bajt 2 bajt

Tabela 6: Struktura e paketës Modbus

Lexo regjistrin mbajtës

(Kodi i funksionit = 0x03)
Ky funksion është për leximin e vlerës së regjistrave mbajtës nga pajisja slave. Paketa e kërkesës specifikon adresën e fillimit dhe sasinë e regjistrave për t'u lexuar.

Adresa e pajisjes slave Kodi i funksionit Adresa e fillimit HI Adresa e fillimit LO Sasia e regjistrave HI Sasia e regjistrave LO
0x01 0x03 0x00 0x02 0x00 0x01

Përgjigja nga pajisja slave do të përmbajë numrin e bajtëve të përgjigjes dhe përmbajtjen e regjistrave.

Adresa e pajisjes slave Kodi i funksionit Bajtët e dërguar Vlera HI Vlera LO
0x01 0x03 0x02 0x00 0x00

Lexo regjistrin e hyrjes

(Kodi i funksionit = 0x04)
Ky funksion është për leximin e vlerës së regjistrave të hyrjes nga pajisja slave. Paketa e kërkesës specifikon adresën e fillimit dhe sasinë e regjistrave për t'u lexuar.

Adresa e pajisjes slave Kodi i funksionit Adresa e fillimit HI Adresa e fillimit LO Sasia e regjistrave HI Sasia e regjistrave LO
0x01 0x04 0x00 0xFF 0x00 0x01

Përgjigja nga pajisja slave do të përmbajë numrin e bajtëve të përgjigjes dhe përmbajtjen e regjistrave.

Adresa e pajisjes slave Kodi i funksionit Bajtët e dërguar Vlera HI Vlera LO
0x01 0x04 0x02 0x00 0x00

Shkruaj regjistër të vetëm

(Kodi i funksionit = 0x06)
Ky funksion është për shkrimin e një regjistri të pajisjes slave. Paketa e kërkesës specifikon adresën e regjistrit dhe vlerën (2 bajt) për t'u shkruar.

Adresa e pajisjes slave Kodi i funksionit Adresa e fillimit HI Adresa e fillimit LO Vlera HI Vlera LO
0x01 0x06 0x00 0x02 0x00 0x02

Përgjigja nga pajisja slave:

Adresa e pajisjes slave Kodi i funksionit Adresa e fillimit HI Adresa e fillimit LO Vlera HI Vlera LO
0x01 0x06 0x00 0x02 0x00 0x02

Shkruaj regjistra të shumtë

(Kodi i funksionit = 0x10)
Ky funksion është për shkrimin e një ose më shumë regjistrave të pajisjes slave. Paketa e kërkesës specifikon adresën e fillimit, sasinë e regjistrave për t'u shkruar, numrin e bajtëve dhe vlerat për t'u shkruar.

Adresa e pajisjes slave Kodi i funksionit Adresa e fillimit HI Adresa e fillimit LO Sasia e regjistrave HI Sasia e regjistrave LO Numri i bajtëve HI Regjistri
00003 HI
0x01 0x10 0x00 0x02 0x00 0x02 0x04 0x00
Regjistri
00003 LO 		Regjistri
00004 HI 		Regjistri
00004 HI
0x00 0x00 0x01

Shembull i mesazhit

Disa shembuj të komunikimit Modbus do të ilustrohen më poshtë.

Leximi i fuqisë së pompës

Ky seksion do të ilustrojë se si të merret një lexim i fuqisë së furnizuar nga pompa.
Vlera 0x01 do të përdoret si adresa në shembull.
Kërkesë nga masteri te slavi

Bajt Vlerë Përshkrim
Adresa e pajisjes slave 0x01
Kodi i funksionit 0x03 Funksioni "Lexo regjistrin mbajtës"
Adresa e fillimit HI 0x00 Adresa e fillimit është 0x0D8 = 216, kështu që adresa Modbus është 217
Adresa e fillimit LO 0xD8
Sasia HI 0x00 Sasia e regjistrave për t'u lexuar = 1
Sasia LO 0x01

Përgjigja nga pajisja slave

Bajt Vlerë Përshkrim
Adresa e pajisjes slave 0x01
Kodi i funksionit 0x03 Funksioni "Lexo regjistrin mbajtës"
Numri i bajtëve 0x02
00223 HI 0x03 Vlera e lexuar është 0x3E8 = 1000 W
00324 LO 0xE8

Përdorimi i modalitetit alternativ të funksionimit në konfigurimin binjak

Ky seksion do të ilustrojë se si të konfiguroni sistemin në modalitetin alternativ.
Kërkesë nga masteri te slavi

Bajt Vlerë Përshkrim
Indirizzo Slave 0x01
Kodi i funksionit 0x06 Funksioni "Shkruaj regjistrin mbajtës"
Adresa e fillimit HI 0x00 Adresa e fillimit është 0x006C = 108, kështu që adresa Modbus është 109
Adresa e fillimit LO 0x6C
Shkruaj HI 0x00 Vendos regjistrin në vlerën 1, ose modalitetin alternativ.
Shkruaj LO 0x01

Përgjigja nga pajisja slave

Bajt Vlerë Përshkrim
Slave address 0x01
Function Code 0x06 Function "Write holding register"
Start Address HI 0x00 Start address is 0x006C = 108, so the Modbus address is 109
Start Address LO 0x6C
Write HI 0x00 Sets register at value 1, or alternate mode.
Write LO 0x01

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali DAB EVOPLUS, EVOPLUS SAN, EVOPLUS SMALL

Gjuhët e disponueshme

Manuale të Lidhura për DAB EVOPLUS

Tabela e Përmbajtjes
