GRUNDFOS ALPHA1 GO нұсқаулығы

Жалпы ақпарат

Өнімді орнатпас бұрын осы құжатты оқыңыз. Орнату және пайдалану жергілікті ережелерге және жақсы тәжірибенің қабылданған кодекстеріне сәйкес болуы керек.

Қауіптілік туралы ескертпелер
Төмендегі белгілер мен қауіптілік туралы ескертпелер Grundfos орнату және пайдалану нұсқауларында, қауіпсіздік нұсқауларында және қызмет көрсету нұсқауларында пайда болуы мүмкін.

Егер болдырмаса, өлімге немесе ауыр жарақатқа әкелетін қауіпті жағдайды көрсетеді.

Егер болдырмаса, өлімге немесе ауыр жарақатқа әкелуі мүмкін қауіпті жағдайды көрсетеді.

Егер болдырмаса, шағын немесе орташа жарақатқа әкелуі мүмкін қауіпті жағдайды көрсетеді.

Қауіптілік туралы ескертпелер келесідей құрылымдалған:

СИГНАЛДЫҚ СӨЗ
Қауіптің сипаттамасы
Ескертуді елемеу салдары

• Қауіпті болдырмау әрекеті.

Ескертпелер
Төмендегі белгілер мен ескертпелер Grundfos орнату және пайдалану нұсқауларында, қауіпсіздік нұсқауларында және қызмет көрсету нұсқауларында пайда болуы мүмкін.

Жарылыстан қорғалған өнімдер үшін осы нұсқауларды сақтаңыз.

Ақ графикалық белгісі бар көк немесе сұр шеңбер әрекет жасау керектігін көрсетеді.

Диагональді жолағы бар қызыл немесе сұр шеңбер, мүмкін қара графикалық белгісі бар, әрекет жасамау керектігін немесе тоқтату керектігін көрсетеді.

Егер осы нұсқаулар сақталмаса, бұл жабдықтың дұрыс жұмыс істемеуіне немесе зақымдалуына әкелуі мүмкін.

Жұмысты жеңілдететін кеңестер мен ұсыныстар.

Ұсынылатын қауіпсіздік жабдығы
Осы өнімді өңдеу кезінде келесі қауіпсіздік жабдығын ұсынамыз.

Қауіпсіздік аяқ киімін киіңіз.

Қорғаныс қолғаптарын киіңіз.

Қауіпсіздік көзілдірігін киіңіз.

Өнімге кіріспе

Өнімнің сипаттамасы

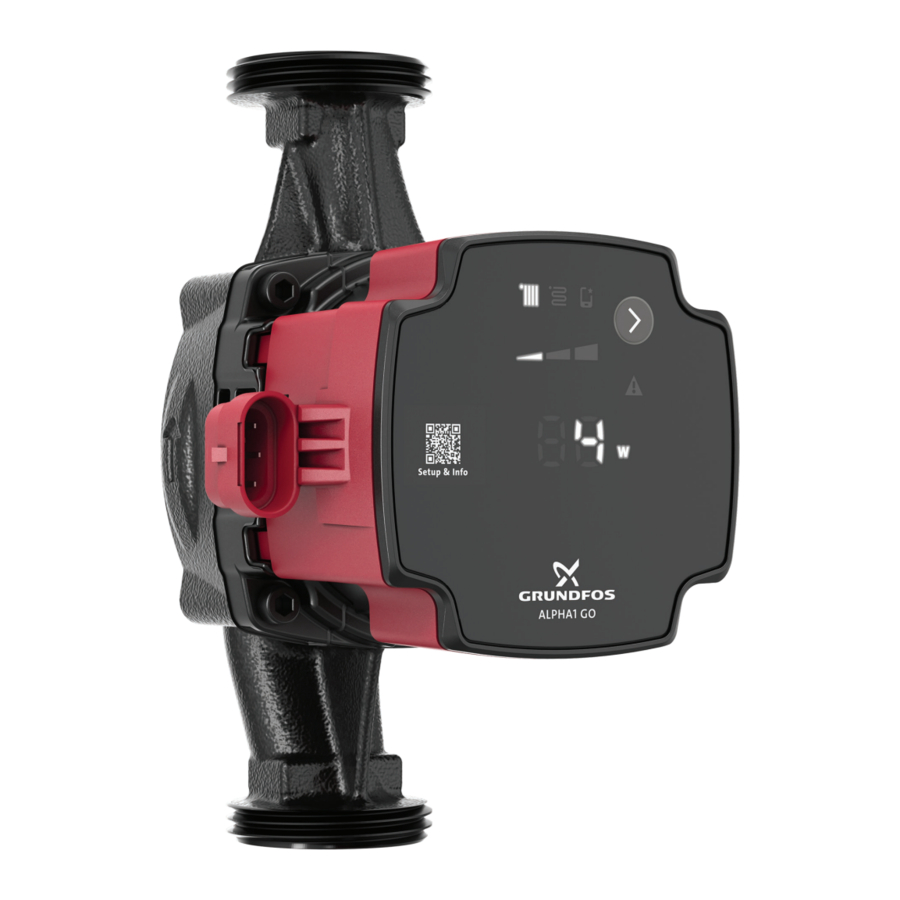

ALPHA1 GO — бұл жоғары тиімді айналымдық сорғы, электронды түрде коммутацияланған қозғалтқышпен жабдықталған және жылыту және ауаны баптау жүйелерінде сұйықтықтарды айналдыруға арналған.

ALPHA1 GO интеллектуалды басқару элементтерімен жабдықталған және үш басқару режимін ұсынады:

• тұрақты pьnt қисығы.

Әр режимде үш реттелетін жылдамдық параметрі бар.

Ескі интеграцияланған және дербес айналымдық сорғыларды ауыстыру, соның ішінде қисықтарды қайталау Grundfos GO қолданбасы мен жұмыс панелін пайдалану арқылы оңайлатылады.

Құралсыз орнату қосқышы жылдам және оңай электр қосылымын қамтамасыз етеді.

Автоматты өздігінен желдету мүмкіндігі және құрғақ жұмыс істеуден қорғау сорғының тыныш жұмысын және сенімділігін қамтамасыз етеді.

Өнімде кір, магнетит және қақ пайда болуынан бітелу қаупін азайтатын мықты іске қосу мүмкіндігі бар. Сорғы бітеліп қалған жағдайда, қозғалтқыш қиын жағдайларда іске қосылуды қамтамасыз ете отырып, үнемі мүмкіндігінше жоғары айналу моментінде іске қосуға тырысады.

Керамикалық білік пен мойынтіректер ең аз тозуды сезінеді, нәтижесінде қызмет ету мерзімі ұзарады және тозудан мойынтірек саңылауының ұлғаюына байланысты жүйедегі шудың ықтималдығы төмендейді.

Ақауларды табу сорғының жұмыс панеліндегі қате кодтарын пайдалану арқылы жылдам және оңай.

Мақсатты пайдалану

Сорғы сұйықтықтарды келесілерде айналдыруға арналған:

• жылу өндіру: қазандықтар, жылу сорғылары және аймақтық жылыту жүйелері.
• тарату жүйелері: бөлмені жылыту, мысалы, радиаторлар, еден астынан жылыту жүйелері және ауа баптау.

Бұл сорғы тек үй ішінде пайдалануға арналған.

Қатысты ақпарат Айдалған сұйықтықтар

Болжамды дұрыс пайдаланбау

Сорғыны дизельдік отын, бензин немесе ұқсас сұйықтықтар сияқты жанғыш, тез тұтанатын немесе жарылғыш сұйықтықтар үшін пайдаланбаңыз.

Сорғы қауіпсіздік құрамдас бөлігі болып табылмайды және соңғы құрылғыдағы функционалдық қауіпсіздікті қамтамасыз ету үшін пайдаланыла алмайды.

Сорғыны бассейндерде немесе теңіз аймақтарында пайдаланбаңыз.

Сорғы ауыз су үшін жарамсыз.

Айдалған сұйықтықтар

Өнім келесі сұйықтықтарға жарамды:

• Қатты бөлшектер мен талшықтарды қамтымайтын таза, жұқа, агрессивті емес және жарылғыш емес сұйықтықтар.
• Жылыту жүйелерінде су жылыту жүйелеріндегі су сапасы бойынша қабылданған стандарттардың талаптарына сай болуы керек, мысалы, неміс стандарты VDI 2035.
• pH 8,2 және 9,5 аралығында болуы керек. Ең төменгі мән судың қаттылығына байланысты және 4 °dH (0,712 ммоль/л) кезінде 7,4-тен төмен болмауы керек.
• 25°C температурадағы электр өткізгіштігі 10 µS/см-ге тең немесе одан жоғары болуы керек.
• Гликоль немесе этанол сияқты антифриздік орталары бар су қоспаларының кинематикалық тұтқырлығы 15 мм²/с (15 cSt) төмен.

Қатысты ақпарат Мақсатты пайдалану

Идентификациялау

Зауыттық тақтайша

Зауыттық тақтайша

Поз.	Сипаттамасы
1	Өнімнің атауы
2	Токтың ең аз тұтынылуы
3	Токтың ең жоғары тұтынылуы
4	Қуаттың ең аз тұтынылуы
5	Қуаттың ең жоғары тұтынылуы
6	Сұйықтықтың ең төменгі температурасы
7	Сұйықтықтың ең жоғары температурасы (TF класы)
8	Ең жоғары жұмыс қысымы
9	Қорғаныш класы
10	Деректер матрицасы
11	Өндіріс елі
12	Біріктірілген заңды өнім коды
13	Жиілік
14	Энергия тиімділігі стандартының бөлігі
15	Grundfos мекенжайы
16	Нұсқасы (модельдік әріп + нөмір)
17	Зауыт коды және өндіріс коды (жылы және апта)
18	Сериялық нөмірі
19	Өнім нөмірі
20	Энергия тиімділігінің индексі (EEI)
21	Номиналды кернеу

Қатысты ақпарат
Өнімді тексеру
Электр қосылымы
Техникалық деректер

Түр кілті
Мысалы: ALPHA1 GO 25-40 180 220-240 V

Код	Түсіндірме	Белгілеу
ALPHA1 GO	Grundfos айналымдық сорғысы	Сорғы түрі
25	Кіріс және шығыс тесіктерінің номиналды диаметрі (DN)	Қосылымдар
40	Ең жоғары арын [дм]
130	Порттан портқа дейінгі ұзындық [мм]
220-240 V	Кернеу

Рұқсаттар мен таңбалар

Сәйкестік үшін жауапты тарап тікелей мақұлдамаған осы жабдыққа қандай да бір өзгерістер енгізу немесе модификациялау пайдаланушының осы жабдықты пайдалану құқығын жоюы мүмкін.

Биологиялық қауіп

Шағын немесе орташа жарақат

• Бұл өнім ауыз су үшін мақұлданбаған.

Өнімді алу

Өнімді тексеру

Аяқты жаншу

Шағын немесе орташа жарақат

• Өнімді өңдеу кезінде қауіпсіздік аяқ киімін киіңіз.

Өткір элемент

Шағын немесе орташа жарақат

• Қорғаныс қолғаптарын киіңіз.

1. Жеткізілген өнімнің тапсырысқа сәйкес келетініне көз жеткізіңіз.
2. Өнімнің кернеуі мен жиілігінің орнату орнының кернеуі мен жиілігіне сәйкес келетініне көз жеткізіңіз.

Қатысты ақпарат Зауыттық тақтайша

Жеткізу көлемі

Қорапта келесі элементтер бар:

1 сорғы
1 қуат қосқышы
2 тығыздағыш
оқшаулағыш қабықтар¹⁾
1 жылдам нұсқаулық.

¹⁾ Өнім оқшаулағыш қабықтармен немесе онсыз жеткізілуі мүмкін.

Механикалық орнату

Электр тогының соғуы
Өлім немесе ауыр жарақат алу

• Зақымдалған өнімді Grundfos немесе Grundfos компаниясы уәкілеттік берген сервис шеберханасы жөндеуі немесе ауыстыруы керек.

Аяқтың жанышталуы

Жеңіл немесе орташа жарақат алу

Өткір элемент

Жеңіл немесе орташа жарақат алу

• Қорғаныш қолғаптарын киіңіз.

Сорап әрқашан көлденең қозғалтқыш білігімен ± 5° шегінде орнатылуы керек.

Сорап суға батырылмайтын сорап болып табылады.

Сорапты орнату

Сораптың бағыты дұрыс екеніне көз жеткізіңіз.

Сорап корпусындағы көрсеткілер сорап арқылы өтетін ағын бағытын көрсетеді.

1. Кіріс және шығыс клапандарын жабыңыз.
2. Сорапты құбырларға орнатқанда, сораппен бірге жеткізілетін екі тығыздағышты орнатыңыз.
3. Муфталарды қатайтыңыз.
4. Рұқсат етілген басқару қорабының орнын пайдалануды ұмытпаңыз.
5. Қуат ашасын орнатыңыз.

Орнатудың суреттерін ALPHA1 GO жылдам нұсқаулығынан қараңыз.

ALPHA1 GO жылдам нұсқаулығы

Қатысты ақпарат
Сорап басының орнын өзгерту

Сорап басының орнын өзгерту

Ыстық бет

Жеңіл немесе орташа жарақат алу

• Сорапты адамдар кездейсоқ ыстық беттерге тиіп кетпейтіндей етіп орналастырыңыз.
• Айдалатын сұйықтықтың өте ыстық болуына байланысты сорап корпусы ыстық болуы мүмкін. Сораптың екі жағындағы оқшаулау клапандарын жабыңыз және сорап корпусының салқындауын күтіңіз.

Жеңіл немесе орташа жарақат алу

• Сорапты бөлшектемес бұрын жүйені құрғатыңыз немесе сораптың екі жағындағы оқшаулау клапандарын жабыңыз. Айдалатын сұйықтық жоғары қысымда болуы мүмкін.

Сорап басының орнын өзгерту үшін келесі әрекеттерді орындаңыз:

1. Төрт бұранданы босатып, алыңыз.

2. Сорап басын қажетті күйге бұраңыз.

   Басқару қорабын 90° қадаммен бұруға болады.

3. Бұрандаларды салыңыз және қиғаш қатайтыңыз (момент 5 Нм).


Қатысты ақпарат Сорапты орнату

Электр қосылымы

Электр тогының соғуы
Өлім немесе ауыр жарақат алу

• Өніммен жұмысты бастамас бұрын қуат көзін өшіріңіз. Қуат көзі кездейсоқ қосылмайтынына көз жеткізіңіз.

• Сорапты жерге қосыңыз.
• Оқшаулау ақаулығы жағдайында ақау тогы тұрақты ток немесе пульстік тұрақты ток болуы мүмкін. Өнімді орнату кезінде қалдық ток құрылғысына (RCD) қойылатын талаптар мен оны таңдау туралы ұлттық заңнаманы сақтаңыз.
• Барлық электр қосылымдарын білікті электрик жергілікті ережелерге сәйкес орындауы керек.

• Сорапқа сыртқы қозғалтқышты қорғау қажет емес.
• Жеткізу кернеуі мен жиілігінің зауыттық тақтайшада көрсетілген мәндерге сәйкес келетінін тексеріңіз.

Қатысты ақпарат Зауыттық тақтайша

Қуат ашасын құрастыру

1. Кабель кірмесін бұрап алыңыз.

2. Қуат кабелін кабель кірмесі мен қақпаққа салыңыз.

3. Төмендегі өлшемдерге сәйкес сымдарды шешіңіз.

4. Сым құлыптарын ашыңыз.

5. Сымдарды түс кодына сәйкес салыңыз. Көк: бейтарап (N), қара немесе қоңыр: фаза (L), сары/жасыл: жерге тұйықтау.

6. Сым құлыптарын жабыңыз.

7. Қақпақты сырғытыңыз.

8. Қақпақты орнына басып, кабель кірмесін қатайтыңыз.


Қатысты ақпарат
Қуат ашасын 90° бұру

Қуат ашасын 90° бұру
Қуат ашасын құрастырмас бұрын келесі дайындықтар аяқталуы керек:

1. Қақпақты алыңыз.

2. Ашаның артқы тақтайшасын көтеріңіз

3. Ашаны солға 90° бұраңыз.

4. Артқы тақтайшаны 90° күйге келтіріңіз.

5. Қақпақты қайта сырғытыңыз.


Қатысты ақпарат Қуат ашасын құрастыру

Схема

Қуат ашасы

Поз.	Сипаттамасы	Сым түсі
L	Фаза	Қара немесе қоңыр
	Жер	Сары/жасыл
N	Бейтарап	Көк

Басқару қорабының қосылымдары

Барлық басқару қораптарының бүйірінде бір қуат кірмесі бар.

Поз.	Сипаттамасы
A	Қуат кірмесі (superseal)

Қосалқы керек-жарақтар

Қуат кабелінің адаптерлері

	Сипаттамасы	Ұзындығы [мм]	Өнім нөмірі
	Superseal Molex кабель адаптері, қалыпталған, резеңке қақпақпен	150	99165311
	Superseal Volex кабель адаптері, қалыпталған, резеңке қақпақпен	150	99165312
	Superseal-дан ALPHA ашасына	145	93296229

Өнімді іске қосу

1. Жүйені сұйықтықпен толтырып, желдетіңіз.
2. Сорап кірмесінде қажетті ең төменгі кіріс қысымының бар екеніне көз жеткізіңіз.
3. Қуат көзін қосыңыз.

Операциялық панельдегі параметрлерді өзгертуге болады.

Қатысты ақпарат
Өнімді желдету
Операциялық панель

Өнімді желдету

Сораптың ішінде қалып қалған шағын ауа қалталары сорапты іске қосқанда шуды тудыруы мүмкін. Дегенмен, сорап жүйе арқылы өздігінен желдетілетіндіктен, шу уақыт өте келе басылады. Біз сорапты жаңа қондырғыларда немесе құбырлар босатылып, қайтадан сумен толтырылған кезде желдетуді ұсынамыз.

1. Басқару режимін тұрақты қисыққа, III параметріне орнатыңыз.
2. Сорапты 10 минут жұмыс істетіңіз.

Сорап құрғақ күйде жұмыс істемеуі керек.
Жүйені сорап арқылы желдетуге болмайды.

Қатысты ақпарат
Өнімді іске қосу
Операциялық панель

Құрғақ жұмыстан қорғау

Құрғақ жұмыстан қорғау сорапты қалыпты жұмыс кезінде құрғақ жұмыстан қорғайды.

Қалыпты жұмыс
Егер қалыпты жұмыс кезінде құрғақ жұмыс анықталса, сорап бірнеше рет қайталанады. Құрғақ жұмыс жалғаса берсе, сорап тоқтайды, дисплейдегі ескерту және дабыл белгішесі қызыл болып жыпылықтайды және операциялық панельде E4 қате коды көрсетіледі.

Сорапты сораптағы Selection (Таңдау) түймесін басу арқылы қайта іске қосуға болады. Сорап сораптың құрғақ жұмыс істемейтінін тексеру үшін әр 25 сағат сайын құрғақ жұмысты анықтауды қайталайды. Ескертпе: Сорап 25 сағаттық құрғақ жұмыс режимін ұстай алады.

Мықты іске қосу

Магниттік емес білік және мойынтіректер кір немесе магнетиттен бітелу қаупін азайтады, ал мойынтірек жүйесі қақ пайда болуын болдырмауға көмектеседі. Сорап бітеліп қалған жағдайда, қозғалтқыш ең жоғары моментте іске қосуға тырысады, бұл ауыр жағдайларда іске қосуды қамтамасыз етеді.

Басқару функциялары

Жұмыс панелі

Сорап дисплейіндегі жарық диодтары мен түймелер.

Поз.	Сипаттама
1	Басқару режимі Жарық диоды өнімнің жұмыс режимін көрсетеді.
2	Таңдалған басқару режимінің параметрлері I, II және III арасында ауысу үшін Selection (Таңдау) түймесін пайдаланыңыз.
3	QR коды QR коды сорап және оны қалай орнату туралы ақпаратқа сілтеме жасайды.
4	Егер жанса, сорап кеңейтілген режимде жұмыс істейді.
5	Selection (Таңдау) түймесі Басқару режимі мен параметрлерін таңдау үшін осы түймені пайдаланыңыз.
6	Ескерту және дабыл Ескерту сары түспен көрсетіледі және сорап жұмысын жалғастырады. Дабыл қызыл түспен көрсетіледі және сорап тоқтайды.
7	Бөлім Жарық диоды сол жақтағы сан үшін пайдаланылатын бөлімді көрсетеді. W = ватт.
8	Жарық диоды келесіні көрсетеді: қуат тұтыну [W] қате коды сорапты ауыстыру нөмірі

Қатысты ақпарат
Өнімді іске қосу
Өнімді желдету
Жарық диодтарына шолу
Басқару режимдері
Өнімді орнату

Жарық диодтарына шолу
Жарық диодтары басқару режимін, параметрді және жұмыс күйін көрсетеді.

Зауыттық параметр
Сорап зауыттық жолмен пропорционалды қысымға, II параметріне орнатылған.

Белсенді жарық өрістері	Сипаттама
	Кеңейтілген режим Бұл режим UPS сорабының өнімділік қисығын көшіруге мүмкіндік береді. Бұл функция белсенді болған кезде, белгіше жанады және жұмыс панеліндегі басқару режимдері өшіріледі.
	Пропорционалды қысым режимі
	Тұрақты қысым режимі
	I параметрі
	II параметрі
	III параметрі

Тұрақты қысым мен пропорционалды қысым режимдерінің белгілері өшірілген кезде, сорап тұрақты қисық режимінде жұмыс істейді.

Қатысты ақпарат
Жұмыс панелі
UPS сорабын ауыстыру

Қуатты үнемдеу
Энергия тұтынуды және жылу шығаруды төмендету үшін жұмыс панелі 15 минут әрекетсіздіктен кейін қуатты үнемдеу режиміне өтеді. Қуатты үнемдеу режимі нүкте мен бірліктерді қоса алғанда, ортасындағы жарық диодтарын өшіреді.

• Сорапты қуатты үнемдеу режимінен қайта қосу үшін Selection (Таңдау) түймесін басыңыз.
• Қуатты үнемдеу режимінде ескерту немесе дабыл болса, тек сары немесе қызыл жарық диоды жанады. Қате кодын көру үшін Selection (Таңдау) түймесін басыңыз.

Басқару режимдері

ALPHA1 GO келесі басқару режимдеріне орнатылуы мүмкін:

• тұрақты қисық
• пропорционалды қысым
• тұрақты қысым
• ауыстыру режимі.

Барлық басқару режимдерін, соның ішінде ауыстыру режимін I, II, III сорап параметрлеріне орнатуға болады және оны тек жұмыс панелінде ғана орнатуға болады.

Қатысты ақпарат Жұмыс панелі

Тұрақты қисық

Тұрақты қисық режимінде сорап тұрақты қисықта жұмыс істейді, яғни ол тұрақты жылдамдықта немесе қуатта жұмыс істейді. Сораптың өнімділігі таңдалған тұрақты қисыққа сәйкес келеді. Бұл басқару режимі әсіресе жылыту жүйесінің сипаттамалары тұрақты және эмитенттерге тұрақты ағын қажет болатын қолданбаларда қолайлы. Тұрақты қисық параметрін таңдау жылыту жүйесінің сипаттамаларына және нақты қажетті ағын мен жылу сұранысына байланысты.

Тұрақты қисық

Тұрақты қысым

Тұрақты қысым режимінде сорап тұрақты қысымда жұмыс істейді, яғни жылу сұранысына қарамастан (ашық аймақтардың нақты саны) арын (қысым айырмасы) тұрақты болып сақталады. Сораптың өнімділігі таңдалған тұрақты қысым қисығына сәйкес келеді.

Бұл басқару режимі әсіресе еденді жылытуға және сорап бірнеше аймаққа арналған жалпы коллекторды жеткізу үшін пайдаланылатын қолданбаларға жарамды. Әрбір аймақтағы арын қанша аймақ жылуды сұрағанына қарамастан тұрақты болып қалады. Осылайша, әр аймақтағы тұрақты ағын басқа аймақтарға қарамастан сақталады. Тұрақты қысым параметрін таңдау жылыту жүйесіндегі аймақтардың сипаттамаларына және нақты жылу сұранысына байланысты.

Тұрақты қысым

Пропорционалды қысым

Пропорционалды қысым режимінде сорап пропорционалды қысымда жұмыс істейді, яғни жылу сұранысы төмендеген кезде арын (қысым) төмендейді және жылу сұранысы артқан кезде жоғарылайды. Сораптың өнімділігі таңдалған пропорционалды қысым қисығына сәйкес келеді. Бұл басқару режимі әсіресе жылу эмитенттері бөлме температурасына байланысты ағынды басқаратын TRV (термостаттық радиатор клапаны) жабдықталған қолданбаларға жарамды. Ағын артқан кезде тарату жүйесіндегі (құбырлар мен фитингтер) шығындар артады, сондықтан сораптар термостаттық радиатор клапанындағы дерлік тұрақты дифференциалды қысымды сақтай отырып, өтемақы төлеу үшін қысымды арттырады және керісінше.

Пропорционалды қысым режимінің жұмыс нүктесі жылыту жүйесінің сипаттамаларына және нақты жылу сұранысына байланысты.

Пропорционалды қысым параметрлері

UPS сорабын ауыстыру

Өнімді бар UPS циркуляциялық сораптардың көбін ауыстыру үшін пайдалануға болады. Бұл бар сорапты ауыстырған кезде жаңа сорап бар сораптың өнімділігі мен конфигурациясын қайталайды дегенді білдіреді.

Grundfos GO қолданбасында (GO Replace (GO ауыстыру) құралы арқылы) немесе https://grundfos.to/replace арқылы онлайн режимінде сораптың үйлесімділігін тексере аласыз. Ауыстыру процесі кезінде Grundfos GO сізге ауыстыру процесі арқылы бағыт береді және жаңа циркуляциялық сорапты бар циркуляциялық сорапқа сәйкестендіруге көмектеседі.

Қатысты ақпарат
Жарық диодтарына шолу
UPS сорабын ауыстыру

UPS сорабын ауыстыру
UPS сорабын ауыстыруды бастау үшін төмендегі қадамдарды орындаңыз:

1. Grundfos GO ашыңыз.

• ALPHA1 GO циркуляциялық сорабының алдыңғы жағындағы QR коды сізді Grundfos GO ішіндегі GO Replace (GO ауыстыру) бөліміне апарады.
• Егер қолданба орнатылмаған болса, QR коды сізді құрылғыға қолданбаны орнатуға бағыттайтын жүктеу сайтына апарады.

2. GO Replace (GO ауыстыру) бөліміне өтіңіз.
   GO Replace (GO ауыстыру) бөлімін Products tab (Өнімдер қойындысы) бөлімінен немесе Your tools (Құралдарыңыз) бөліміне қосқаннан кейін Overview (Шолу) қойындысынан табуға болады.
3. Ауыстырылатын өнімді анықтау үшін зауыттық тақтайшаны сканерлеңіз немесе зауыттық тақтайшадағы "PN:" белгісінен кейін табылатын 8 таңбалы өнім нөмірін енгізіңіз.
4. Grundfos GO ішіндегі нұсқауларды орындаңыз.

Сорапты әдепкі параметрлерге қайтару үшін төмендегі қадамдарды орындаңыз:

1. Сандар жыпылықтағанша Selection (Таңдау) түймесін 10 секунд басып тұрыңыз.
2. Сандарды "0" етіп орнатып, 10 секунд күтіңіз.

Сорап зауыттық параметрлерге қайта оралады және сіз әртүрлі басқару режимдері арасында қайтадан ауыса аласыз.

Қатысты ақпарат
UPS сорабын ауыстыру

Өнімді орнату

Жұмыс панелін келесі мақсаттарда пайдалануға болады:

• Пропорционалды қысымды (радиатор жүйесі), тұрақты қысымды (еденді жылыту жүйесі) немесе тұрақты қисықты (жылдамдықты) таңдау.
• Жұмыс панелінде қолжетімді үш басқару режимі үшін сорап параметрін (I, II, III) таңдау.
• Сораптың UPS сорабының өнімділігін қайталауына мүмкіндік беру үшін сораптың кеңейтілген режимін таңдау.

Қатысты ақпарат Жұмыс панелі

Қызмет көрсету

Электр тогының соғуы
Өлімге немесе ауыр жарақатқа әкелуі мүмкін

• Барлық электр қосылымдарын білікті электрик жергілікті ережелерге сәйкес жүргізуі керек.

• Өнімде қандай да бір жұмыс бастамас бұрын қуат көзін өшіріңіз. Қуат көзін кездейсоқ қосуға болмайтынына көз жеткізіңіз.
• Зақымдалған өнімді Grundfos немесе Grundfos уәкілеттік берген қызмет көрсету шеберханасы жөндеуі немесе ауыстыруы керек.
• Сорапты жерге қосыңыз.

Қысымды жүйе
Жеңіл немесе орташа жарақат

• Сорапты бөлшектемес бұрын жүйені құрғатыңыз немесе сораптың екі жағындағы оқшаулағыш клапандарды жабыңыз. Бұрандаларды баяу босатыңыз және жүйені қысымнан шығарыңыз. Айдалған сұйықтық ыстық және жоғары қысымда болуы мүмкін.

Ыстық бет

Жеңіл немесе орташа жарақат

• Сорап корпусы айдалған сұйықтықтың ыстық болуына байланысты ыстық болуы мүмкін. Сораптың екі жағындағы оқшаулағыш клапандарды жабыңыз және сорап корпусының салқындауын күтіңіз.

Қорғаныс аяқ киімін киіңіз.

Қорғаныс қолғабын киіңіз.

Қорғаныс көзілдірігін киіңіз.

Өнімді бөлшектеу

Өнімді бөлшектеу үшін төмендегі қадамдарды орындаңыз:

1. Қуат көзін өшіріңіз.
2. Кіріс және шығыс клапандарын жабыңыз.
3. Қуат ашасын суырыңыз.
4. Байланыстарды босатыңыз.
5. Сорапты жүйеден алыңыз.

Ақауларды анықтау

Электр тогының соғуы
Өлімге немесе ауыр жарақатқа әкелуі мүмкін

• Өнімде қандай да бір жұмыс бастамас бұрын қуат көзін өшіріңіз. Қуат көзінің кездейсоқ қосылып қалмауына көз жеткізіңіз.
• Зақымдалған өнімді Grundfos немесе Grundfos рұқсат берген қызмет көрсету шеберханасы жөндеуі немесе ауыстыруы керек.

Ыстық бет

Жеңіл немесе орташа жарақат

• Сорғы корпусы сорылатын сұйықтықтың өте ыстық болуына байланысты ыстық болуы мүмкін. Сорғының екі жағындағы оқшаулау клапандарын жабыңыз және сорғы корпусының салқындауын күтіңіз.

Қысымды жүйе

Жеңіл немесе орташа жарақат

• Сорғыны бөлшектемес бұрын жүйені құрғатыңыз немесе сорғының екі жағындағы оқшаулау клапандарын жабыңыз. Сорғымен айдалатын сұйықтық өте ыстық және жоғары қысымда болуы мүмкін.

Сорғыда көрсетілген ақаулар

Сорғының дұрыс жұмыс істеуіне кедергі келтіретін ақаулар сары немесе қызыл түске айналатын ескерту және дабыл белгісі бар жұмыс панелінде көрсетіледі.

Ескерту және дабыл белгісі сары түске айналған кезде ескерту көрсетіледі. Сорғы әлі де жұмыс істеп тұр, бірақ күтілгендей жұмыс істемейді және жеткіліксіз жылыту немесе ыңғайсыздық жағдайында әрекет ету қажет. Жұмыс панелі қате коды мен басқару режимі мен орнату нүктесін кезектесіп көрсетеді.

Ескерту және дабыл белгісі қызылға айналғанда және сорғы тоқтағанда дабыл көрсетіледі. Дабыл болған жағдайда барлық режимдер, жылдамдық және бірлік диодтары өшіріледі. Әрекет ету қажет.

Дабыл немесе ескерту болса, қате коды бірлік диодты дисплейінде көрсетіледі.

LED	Сипаттамасы
	Ескерту көрсеткіші
	Дабыл көрсеткіші

Дабыл және ескерту кодтарына шолу
Ақаулар кестесі

Белгіше	Жұмыс панеліндегі код	Ақау
	E1	Бұғатталған қозғалтқыш
	E2	Кернеудің төмендеуі
	E3	Мәжбүрлеп айдау
		Кернеудің жоғарылауы
		Ішкі ақау
		Ішкі ақау
		Ішкі ақау
	E4	Құрғақ жүгіру
	E3	Дөңгелектер алға қарай итерілді

Дабылдар мен ескертулерді қолмен қалпына келтіру

Дисплейде дабыл немесе ескерту көрсетілсе және ақау түзетілсе, дабылды немесе ескертуді қалпына келтіру үшін Selection (Таңдау) түймесін басыңыз.

Алайда, дабыл немесе ескерту тудырған ақау жойылмаса, дабыл немесе ескерту қайтадан пайда болады.

Жүйедегі шу

Себебі	Шешімі
Ағын тым жоғары.	Ағынды төмендетіңіз.
Жүйеде ауа бар.	Сорғының қай жұмыс режимінде жұмыс істеп тұрғанын жазып алыңыз. Сорғының жұмыс панеліндегі параметрді тұрақты қисық сызық III параметріне өзгертіңіз. Сорғы жүйені желдетіп жатқанда 15 минут күтіңіз. Сорғыны 1-қадамда жазылған алдыңғы параметріне қайтарыңыз.

Код 43 (Мәжбүрлеп айдау)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E4 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Жүйеде су жетіспейді немесе жүйе қысымы тым төмен.	Жүйені қажетті мөлшерде сұйықтықпен толтырыңыз. Жаңадан іске қосу алдында сорғыны толтырыңыз және желдетіңіз.

Код 51 (Бұғатталған сорғы)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E1 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Сорғы бұғатталған.	Мұндай жұмысты тек білікті маман орындауы керек. Сорғыны оқшаулаңыз. Сорғы басын алыңыз. Шөгінділерді алыңыз.

Код 40 (Кернеудің төмендеуі)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E2 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Сорғыға берілетін кернеу тым төмен.	Қуат көзінің көрсетілген ауқымда екеніне көз жеткізіңіз.

Код 4 (Кернеудің жоғарылауы)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E3 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Сорғыға берілетін кернеу тым жоғары.	Қуат көзінің көрсетілген ауқымда екеніне көз жеткізіңіз.

Код 72 (Ішкі ақау)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E3 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Ішкі ақау.	Сорғыны ауыстырыңыз немесе Grundfos компаниясына хабарласыңыз.

Код 76 (Ішкі ақау)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E3 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Ішкі ақау.	Сорғыны ауыстырыңыз немесе Grundfos компаниясына хабарласыңыз.

Код 85 (Ішкі ақау)

Ескерту және дабыл белгісі қызыл түспен жыпылықтайды, дисплейде E3 қате коды көрсетіледі және сорғы тоқтайды.

Себебі	Шешімі
Ішкі ақау.	Сорғыны ауыстырыңыз немесе Grundfos компаниясына хабарласыңыз.

Код 43 (Мәжбүрлеп айдау)

Ескерту және дабыл белгісі үнемі сары түсте, дисплейде E3 қате коды көрсетіледі және сорғы жұмыс істеп тұр.

Себебі	Шешімі
Басқа сорғылар немесе көздер сорғы арқылы ағын жасайды.	Жүйенің кері клапандарының дұрыс орналасуын тексеріңіз. Жүйені ақаулы кері клапандарға тексеріңіз және қажет болса, клапандарды ауыстырыңыз.

Техникалық деректер

Жеткізу кернеуі		1 × 220-240 V, ± 6%, 50/60 Hz
Минималды жеткізу кернеуі		160 VAC (өнімділігі төмендеген күйде жұмыс істейді)
Қозғалтқышты қорғау		Сорғыға сыртқы қозғалтқышты қорғау қажет емес.
Қорғаныш класы		Тек үй ішінде ғана пайдалануға болады IP44
Температуралық класс		EN 60335-2-51 стандартына сәйкес TF110
Кіріс тогы		< 4 A
Оқшаулау класы		F
Салыстырмалы ылғалдылық		Макс. 95%
Макс. шығу қысымы		1.0 MPa (10 bar)
Радиожиілік сәулеленуінің әсері		-6 dB CE/EN55014-1, CE/EN55014-2
Дыбыс қысымының деңгейі (LP)		< 25 dB(A)
Сорғы корпусы		Электр жабындысы бар құйылған шойын
Қосылу түрі		G 1, G 1 1/4, G 1 1/2, G 2

Өнім өлшемі

	Макс. ағын жылдамдығы (Q) [м 3 /сағ]	Макс. қысым (H) [м]
XX-40	2.7	4.0
XX-60	3.5	6.0
XX-65	3.9	6.5
XX-80	3.9	8.0

Қуатты пайдалану (шамамен)

	Мин.	Макс.
XX-40	3 W	27 W
XX-60	4 W	45 W
XX-65	4 W	60 W
XX-80	4 W	60 W

Сұйықтық температурасы

	Макс. қоршаған орта температурасы 55°C	Макс. қоршаған орта температурасы 70°C
XX-40	2 - 110°C	2 - 75°C
XX-60	-10 - +110°C	-10 - +75°C
XX-65	-10 - +110°C	-10 - +75°C
XX-80	-10 - +110°C	-10 - +75°C

Кіріс қысымы

Сұйықтық температурасы [°C]	Мин. кіріс қысымы [бар]
75	0.05
95	0.5
110	1.08

Қатысты ақпарат Зауыттық тақтайша

Сілтемелер

• http://net.grundfos.com/qr/i/93110163

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GRUNDFOS ALPHA1 GO нұсқаулығы жүктеп алу

Қолжетімді тілдер
