GRUNDFOS ALPHA1 GO Priručnik

Opće informacije

Pročitajte ovaj dokument prije instaliranja proizvoda. Instalacija i rad moraju biti u skladu s lokalnim propisima i prihvaćenim kodeksima dobre prakse.

Izjave o opasnosti
Simboli i izjave o opasnosti u nastavku mogu se pojaviti u Grundfosovim uputama za instalaciju i uporabu, sigurnosnim uputama i uputama za servis.

Označava opasnu situaciju koja će, ako se ne izbjegne, rezultirati smrću ili ozbiljnom ozljedom.

Označava opasnu situaciju koja bi, ako se ne izbjegne, mogla rezultirati smrću ili ozbiljnom ozljedom.

Označava opasnu situaciju koja će, ako se ne izbjegne, rezultirati manjom ili umjerenom ozljedom.

Izjave o opasnosti strukturirane su na sljedeći način:

SIGNALNA RIJEČ
Opis opasnosti
Posljedica ignoriranja upozorenja

• Radnja za izbjegavanje opasnosti.

Napomene
Simboli i napomene u nastavku mogu se pojaviti u Grundfosovim uputama za instalaciju i uporabu, sigurnosnim uputama i uputama za servis.

Pridržavajte se ovih uputa za protueksplozivne proizvode.

Plavi ili sivi krug s bijelim grafičkim simbolom označava da se mora poduzeti radnja.

Crveni ili sivi krug s dijagonalnom trakom, eventualno s crnim grafičkim simbolom, označava da se radnja ne smije poduzeti ili se mora zaustaviti.

Ako se ove upute ne poštuju, to može dovesti do kvara ili oštećenja opreme.

Savjeti koji olakšavaju rad.

Preporučena sigurnosna oprema
Preporučujemo sljedeću sigurnosnu opremu pri rukovanju ovim proizvodom.

Nosite zaštitne cipele.

Nosite zaštitne rukavice.

Nosite zaštitne naočale.

Predstavljanje proizvoda

Opis proizvoda

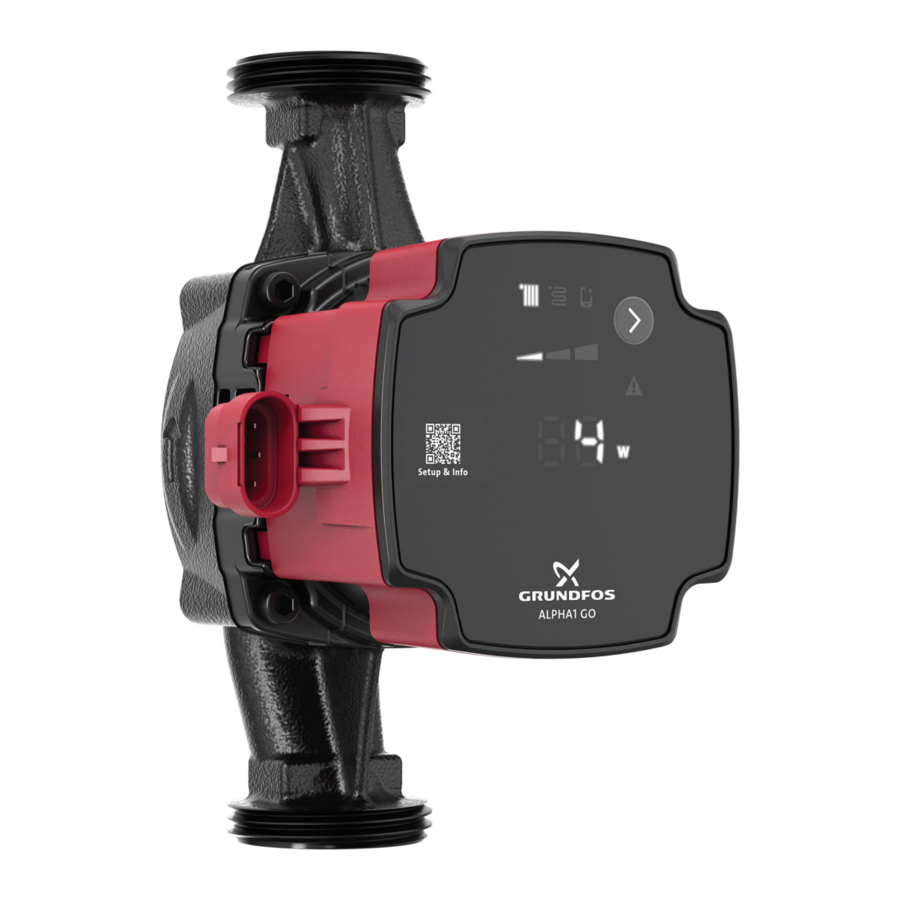

ALPHA1 GO je visokoučinkovita cirkulacijska crpka opremljena elektronički komutiranim motorom i dizajnirana za cirkulaciju tekućina u sustavima grijanja i klimatizacije.

ALPHA1 GO je opremljen inteligentnim kontrolama i nudi tri načina upravljanja:

• krivulja konstantnog pьnta.

Svaki način rada ima tri podesive postavke brzine.

Zamjena starijih integriranih i samostojećih cirkulacijskih crpki, uključujući repliciranje krivulja, olakšana je korištenjem aplikacije Grundfos GO i upravljačke ploče.

Instalaterski utikač bez alata omogućuje brz i jednostavan električni priključak.

Automatska mogućnost samoodzračivanja i zaštita od rada na suho osiguravaju tihi rad i pouzdanost crpke.

Proizvod ima robusno pokretanje koje smanjuje rizik od začepljenja prljavštinom, magnetitom i nakupljanjem kamenca. U malo vjerojatnom slučaju začepljene crpke, motor neprekidno pokušava pokrenuti se s najvećim mogućim okretnim momentom, osiguravajući pokretanje u teškim uvjetima.

Keramička osovina i ležajevi imaju minimalno trošenje, što rezultira duljim vijekom trajanja i smanjenom vjerojatnošću buke u sustavu zbog povećanog zazora ležajeva zbog trošenja.

Pronalaženje grešaka je brzo i jednostavno pomoću kodova grešaka na upravljačkoj ploči crpke.

Namjena

Crpka je dizajnirana za cirkulaciju tekućina u sljedećem:

• proizvodnja topline: kotlovi, toplinske crpke i sustavi daljinskog grijanja.
• distribucijski sustavi: prostorno grijanje, na primjer, radijatori, sustavi podnog grijanja i klimatizacija.

Ova je crpka samo za unutarnju upotrebu.

Povezane informacije Tekućine koje se pumpaju

Predvidiva zlouporaba

Nemojte koristiti crpku za zapaljive, gorive ili eksplozivne tekućine kao što su dizelsko ulje, benzin ili slične tekućine.

Crpka nije sigurnosna komponenta i ne može se koristiti za osiguravanje funkcionalne sigurnosti u konačnom uređaju.

Nemojte koristiti crpku u bazenima ili morskim područjima.

Crpka nije prikladna za primjenu s pitkom vodom.

Tekućine koje se pumpaju

Proizvod je prikladan za sljedeće tekućine:

• Čiste, tanke, neagresivne i neeksplozivne tekućine koje ne sadrže čvrste čestice ili vlakna.
• U sustavima grijanja, voda mora ispunjavati zahtjeve prihvaćenih standarda o kvaliteti vode u sustavima grijanja, na primjer njemački standard VDI 2035.
• pH mora biti između 8,2 i 9,5. Minimalna vrijednost ovisi o tvrdoći vode i ne smije biti niža od 7,4 pri 4 °dH (0,712 mmol/l).
• Električna vodljivost pri 25°C mora biti jednaka ili veća od 10 µS/cm.
• Mješavine vode s antifriznim medijima kao što su glikol ili etanol s kinematičkom viskoznošću nižom od 15 mm²/s (15 cSt).

Povezane informacije Namjena

Identifikacija

Natpisna pločica

Natpisna pločica

Poz.	Opis
1	Naziv proizvoda
2	Min. potrošnja struje
3	Maks. potrošnja struje
4	Min. potrošnja energije
5	Maks. potrošnja energije
6	Min. temperatura tekućine
7	Maks. temperatura tekućine (TF klasa)
8	Maks. radni tlak
9	Klasa kućišta
10	Matrica podataka
11	Zemlja proizvodnje
12	Kombinirani zakonski kod proizvoda
13	Frekvencija
14	Dio standarda energetske učinkovitosti
15	Adresa tvrtke Grundfos
16	Verzija (slovo modela + broj)
17	Tvornički kod i proizvodni kod (godina i tjedan)
18	Serijski broj
19	Broj proizvoda
20	Indeks energetske učinkovitosti (EEI)
21	Nazivni napon

Povezane informacije
Pregled proizvoda
Električni priključak
Tehnički podaci

Tipka vrste
Primjer: ALPHA1 GO 25-40 180 220-240 V

Kod	Objašnjenje	Oznaka
ALPHA1 GO	Grundfosova cirkulacijska crpka	Vrsta crpke
25	Nominalni promjer (DN) ulaznih i izlaznih priključaka	Priključci
40	Maksimalna visina [dm]
130	Duljina od priključka do priključka [mm]
220-240 V	Napon

Odobrenja i oznake

Sve promjene ili modifikacije ove opreme koje nije izričito odobrila strana odgovorna za usklađenost mogu poništiti ovlaštenje korisnika za rad s ovom opremom.

Biološka opasnost

Manja ili umjerena osobna ozljeda

• Ovaj proizvod nije odobren za primjenu s pitkom vodom.

Preuzimanje proizvoda

Pregled proizvoda

Zgnječenje stopala

Manja ili umjerena osobna ozljeda

• Nosite zaštitne cipele pri rukovanju proizvodom.

Oštar element

Manja ili umjerena osobna ozljeda

• Nosite zaštitne rukavice.

1. Provjerite odgovara li isporučeni proizvod narudžbi.
2. Provjerite odgovaraju li napon i frekvencija proizvoda naponu i frekvenciji mjesta instalacije.

Povezane informacije Natpisna pločica

Opseg isporuke

Kutija sadrži sljedeće stavke:

1 crpka
1 utikač
2 brtve
izolacijske školjke¹⁾
1 brzi vodič.

¹⁾ Proizvod se može isporučiti sa ili bez izolacijskih školjki.

Mehanička instalacija

Strujni udar
Smrt ili teške tjelesne ozljede

• Oštećeni proizvod mora popraviti ili zamijeniti Grundfos ili servisna radionica ovlaštena od strane tvrtke Grundfos.

Pritiskanje stopala

Manje ili umjerene tjelesne ozljede

Oštar element

Manje ili umjerene tjelesne ozljede

• Nosite zaštitne rukavice.

Crpka se uvijek mora postaviti s vodoravnom osovinom motora unutar ± 5°.

Crpka nije potopna crpka.

Montaža crpke

Provjerite je li orijentacija crpke ispravna.

Strelice na kućištu crpke označavaju smjer protoka kroz crpku.

1. Zatvorite ulazne i izlazne ventile.
2. Ugradite dvije brtve isporučene s crpkom prilikom postavljanja crpke u cijevi.
3. Zategnite spojnice.
4. Provjerite koristite li dopušteni položaj upravljačke kutije.
5. Montirajte utikač.

Za ilustracije instalacije pogledajte brzi vodič za ALPHA1 GO.

ALPHA1 GO brzi vodič

Povezane informacije
Promjena položaja glave crpke

Promjena položaja glave crpke

Vruća površina

Manje ili umjerene tjelesne ozljede

• Postavite crpku tako da osobe ne mogu slučajno doći u kontakt s vrućim površinama.
• Kućište crpke može biti vruće zbog toga što je pumpana tekućina vrela. Zatvorite izolacijske ventile s obje strane crpke i pričekajte da se kućište crpke ohladi.

Sustav pod tlakom
Manje ili umjerene tjelesne ozljede

• Prije rastavljanja crpke, ispraznite sustav ili zatvorite izolacijske ventile s obje strane crpke. Pumpana tekućina može biti pod visokim tlakom.

Za promjenu položaja glave crpke učinite sljedeće:

1. Otpustite i uklonite četiri vijka.

2. Okrenite glavu crpke u željeni položaj.

   Upravljačka kutija može se okretati u koracima od 90°.

3. Umetnite i unakrsno zategnite vijke (moment 5 Nm).


Povezane informacije Montaža crpke

Električni priključak

Strujni udar
Smrt ili teške tjelesne ozljede

• Isključite napajanje prije nego što započnete bilo kakav rad na proizvodu. Provjerite da se napajanje ne može slučajno uključiti.

• Uzemljite crpku.
• U slučaju kvara izolacije, struja kvara može biti istosmjerna ili pulsirajuća istosmjerna struja. Prilikom ugradnje proizvoda poštujte nacionalno zakonodavstvo o zahtjevima i odabiru uređaja za preostalu struju (RCD).
• Sve električne priključke mora izvesti kvalificirani električar u skladu s lokalnim propisima.

• Crpka ne zahtijeva vanjsku zaštitu motora.
• Provjerite odgovaraju li napon i frekvencija napajanja vrijednostima navedenim na natpisnoj pločici.

Povezane informacije Natpisna pločica

Sastavljanje utikača

1. Odvijte uvodnicu kabela.

2. Umetnite kabel za napajanje u uvodnicu kabela i poklopac.

3. Ogulite žice prema dolje navedenim mjerama.

4. Otvorite brave žica.

5. Umetnite žice prema oznaci boje. Plava: neutralna (N), crna ili smeđa: faza (L), žuta/zelena: uzemljenje.

6. Zatvorite brave žica.

7. Gurnite poklopac.

8. Kliknite poklopac na mjesto i zategnite uvodnicu kabela.


Povezane informacije
Rotiranje utikača za 90°

Rotiranje utikača za 90°
Prije sastavljanja utikača moraju se dovršiti sljedeće pripreme:

1. Uklonite poklopac.

2. Podignite stražnju ploču utikača

3. Okrenite utikač 90° ulijevo.

4. Stavite stražnju ploču u položaj od 90°.

5. Vratite poklopac.


Povezane informacije Sastavljanje utikača

Električna shema

Utikač

Poz.	Opis	Boja žice
L	Faza	Crna ili smeđa
	Uzemljenje	Žuta/zelena
N	Neutralno	Plava

Priključci upravljačke kutije

Sve upravljačke kutije imaju jedan ulaz za napajanje sa strane.

Poz.	Opis
A	Ulaz za napajanje (superseal)

Dodatna oprema

Adapteri kabela za napajanje

	Opis	Duljina [mm]	Broj proizvoda
	Superseal Molex adapter kabela, obložen, s gumenim čepom	150	99165311
	Superseal Volex adapter kabela, obložen, s gumenim čepom	150	99165312
	Superseal na ALPHA utikač	145	93296229

Pokretanje proizvoda

1. Napunite sustav tekućinom i odzračite ga.
2. Provjerite je li dostupan potrebni minimalni ulazni tlak na ulazu crpke.
3. Uključite napajanje.

Možete promijeniti postavke na upravljačkoj ploči.

Povezane informacije
Odzračivanje proizvoda
Upravljačka ploča

Odzračivanje proizvoda

Mali zračni džepovi zarobljeni unutar crpke mogu uzrokovati buku prilikom pokretanja crpke. Međutim, budući da se crpka sama odzračuje kroz sustav, buka prestaje tijekom vremena. Preporučujemo odzračivanje crpke u novim instalacijama ili kada su cijevi ispražnjene i ponovno napunjene vodom.

1. Postavite način upravljanja na konstantnu krivulju, postavka III.
2. Pustite crpku da radi 10 minuta.

Crpka ne smije raditi na suho.
Ne možete odzračiti sustav kroz crpku.

Povezane informacije
Pokretanje proizvoda
Upravljačka ploča

Zaštita od rada na suho

Zaštita od rada na suho štiti crpku od rada na suho tijekom normalnog rada.

Normalan rad
Ako se tijekom normalnog rada otkrije rad na suho, crpka pokušava ponovo nekoliko puta. Ako se rad na suho nastavi, crpka se zaustavlja, simbol upozorenja i alarma na zaslonu treperi crveno i na upravljačkoj se ploči prikazuje kôd pogreške E4

Crpka se može ponovno pokrenuti pritiskom na tipku Izbor na crpki. Crpka ponavlja detekciju rada na suho svakih 25 sati kako bi provjerila da crpka ne radi na suho. Napomena: Crpka može izdržati 25 sati rada na suho.

Robustan start

Nemagnetska osovina i ležajevi smanjuju rizik od začepljenja prljavštinom ili magnetitom, dok sustav ležajeva pomaže u sprječavanju nakupljanja kamenca. U malo vjerojatnom slučaju začepljene crpke, motor neprekidno pokušava pokrenuti pri najvećem mogućem zakretnom momentu, osiguravajući pokretanje u teškim uvjetima.

Upravljačke funkcije

Upravljačka ploča

LED diode i tipke na zaslonu pumpe.

Poz.	Opis
1	Način upravljanja LED dioda prikazuje način rada proizvoda.
2	Postavke za odabrani način upravljanja Upotrijebite tipku Selection (Odabir) za prebacivanje između I, II i III.
3	QR kod QR kod povezuje se s informacijama o pumpi i načinu njezina postavljanja.
4	Ako svijetli, pumpa radi u naprednom načinu rada.
5	Tipka za odabir (Selection) Upotrijebite ovu tipku za odabir načina upravljanja i postavki.
6	Upozorenje i alarm Upozorenje je označeno žutom bojom, a pumpa nastavlja raditi. Alarm je označen crvenom bojom, a pumpa se zaustavlja.
7	Jedinica LED dioda prikazuje jedinicu koja se koristi za broj s lijeve strane. W = vat.
8	LED dioda označava: potrošnja energije [W] kod pogreške broj zamjene pumpe

Povezane informacije
Pokretanje proizvoda
Odzračivanje proizvoda
Pregled LED dioda
Načini upravljanja
Postavljanje proizvoda

Pregled LED dioda
LED diode označavaju način upravljanja, postavku i radni status.

Tvornička postavka
Pumpa je tvornički postavljena na proporcionalni tlak, postavka II.

Aktivna svjetlosna polja	Opis
	Napredni način rada Ovaj način rada omogućuje repliciranje krivulje performansi UPS pumpe. Kada je ova funkcija aktivna, ikona svijetli i načini upravljanja na upravljačkoj ploči su isključeni.
	Način proporcionalnog tlaka
	Način konstantnog tlaka
	Postavka I
	Postavka II
	Postavka III

Kada su simboli za način konstantnog tlaka i proporcionalnog tlaka isključeni, pumpa radi u načinu konstantne krivulje.

Povezane informacije
Upravljačka ploča
Zamjena UPS pumpe

Ušteda energije
Kako bi se smanjila potrošnja energije i stvaranje topline, upravljačka ploča prelazi u način uštede energije nakon 15 minuta neaktivnosti. Način uštede energije isključuje LED diode u sredini, uključujući točku i jedinice.

• Da biste ponovno aktivirali pumpu iz načina uštede energije, pritisnite tipku Selection (Odabir).
• Ako je tijekom načina uštede energije prisutno upozorenje ili alarm, svijetli samo žuta ili crvena LED dioda. Pritisnite tipku Selection (Odabir) da biste vidjeli kod pogreške.

Načini upravljanja

ALPHA1 GO može se postaviti na sljedeće načine upravljanja:

• konstantna krivulja
• proporcionalni tlak
• konstantni tlak
• način zamjene.

Svi načini upravljanja, uključujući način zamjene, mogu se postaviti na postavku pumpe I, II, III i mogu se postaviti samo na upravljačkoj ploči.

Povezane informacije Upravljačka ploča

Konstantna krivulja

U načinu konstantne krivulje, pumpa radi na konstantnoj krivulji, što znači da radi na konstantnoj brzini ili snazi. Performanse pumpe slijede odabranu konstantnu krivulju. Ovaj je način upravljanja posebno prikladan za primjene u kojima su karakteristike sustava grijanja stabilne, a emiteri zahtijevaju konstantan protok. Odabir postavke konstantne krivulje ovisi o karakteristikama sustava grijanja i stvarnom potrebnom protoku i zahtjevu za toplinom.

Konstantna krivulja

Konstantni tlak

U načinu konstantnog tlaka, pumpa radi na konstantnom tlaku, što znači da se visina (razlika tlaka) održava konstantnom, bez obzira na zahtjev za toplinom (stvarni broj otvorenih zona). Performanse pumpe slijede odabranu krivulju konstantnog tlaka.

Ovaj je način upravljanja posebno prikladan za podno grijanje i primjene u kojima se pumpa koristi za opskrbu zajedničkog razdjelnika za više zona. Visina u svakoj zoni ostat će konstantna, neovisno o tome koliko zona zahtijeva toplinu. Stoga će se održavati konstantan protok u svakoj zoni, neovisno o drugim zonama. Odabir postavke konstantnog tlaka ovisi o karakteristikama zona u sustavu grijanja i stvarnom zahtjevu za toplinom.

Konstantni tlak

Proporcionalni tlak

U načinu proporcionalnog tlaka, pumpa radi na proporcionalnom tlaku, što znači da se visina (tlak) smanjuje pri padajućem zahtjevu za toplinom i povećava pri rastućem zahtjevu za toplinom. Performanse pumpe slijede odabranu krivulju proporcionalnog tlaka. Ovaj je način upravljanja posebno prikladan za primjene u kojima su emiteri topline opremljeni s TRV (termostatskim radijatorskim ventilom) koji kontrolira protok ovisno o sobnoj temperaturi. Pri povećanom protoku, gubici u distribucijskom sustavu (cijevi i priključci) se povećavaju, stoga pumpe povećavaju tlak kako bi kompenzirale i obrnuto, čime se održava gotovo konstantan diferencijalni tlak preko termostatskog radijatorskog ventila.

Zadana točka načina proporcionalnog tlaka ovisi o karakteristikama sustava grijanja i stvarnom zahtjevu za toplinom.

Postavke proporcionalnog tlaka

Zamjena UPS pumpe

Proizvod se može koristiti za zamjenu većine postojećih integriranih UPS cirkulacijskih pumpi. To znači da kada zamijenite postojeću integriranu pumpu, nova pumpa replicira performanse i konfiguraciju postojeće pumpe.

U aplikaciji Grundfos GO (putem alata GO Replace (GO zamjena)) ili na mreži putem https://grundfos.to/replace, možete provjeriti kompatibilnost pumpe. Tijekom postupka zamjene, Grundfos GO vas vodi kroz postupak zamjene i pomaže u postavljanju nove cirkulacijske pumpe kako bi odgovarala postojećoj cirkulacijskoj pumpi.

Povezane informacije
Pregled LED dioda
Zamjena UPS pumpe

Zamjena UPS pumpe
Da biste započeli zamjenu UPS pumpe, slijedite korake u nastavku:

1. Otvorite Grundfos GO.

• QR kod na prednjoj strani cirkulacijske pumpe ALPHA1 GO vodi vas do GO Replace (GO zamjena) u Grundfos GO.
• Ako aplikacija nije instalirana, QR kod vodi vas do web-mjesta za preuzimanje koje vas vodi do instaliranja aplikacije na vaš uređaj.

2. Idite na GO Replace (GO zamjena).
   GO Replace (GO zamjena) može se pronaći u kartici Products tab (Kartica proizvodi) ili u kartici Overview (Pregled) nakon što je dodan u Your tools (Vaši alati).
3. Da biste identificirali proizvod koji se zamjenjuje, skenirajte natpisnu pločicu ili unesite 8-znamenkasti broj proizvoda koji se može pronaći nakon oznake "PN:" na natpisnoj pločici.
4. Slijedite upute u Grundfos GO.

Da biste vratili pumpu na zadane postavke, slijedite korake u nastavku:

1. Držite tipku Selection (Odabir) 10 sekundi dok znamenke ne počnu treperiti.
2. Postavite znamenke na "0" i pričekajte 10 sekundi.

Pumpa se vraća na tvorničke postavke i možete ponovno prebacivati između različitih načina upravljanja.

Povezane informacije
Zamjena UPS pumpe

Postavljanje proizvoda

Upravljačka ploča može se koristiti za sljedeće:

• Odabir proporcionalnog tlaka (radijatorski sustav), konstantnog tlaka (sustav podnog grijanja) ili konstantne krivulje (brzina).
• Odabir postavke pumpe (I, II, III) za tri načina upravljanja dostupna na upravljačkoj ploči.
• Odabir naprednog načina rada pumpe kako bi pumpa mogla replicirati performanse UPS pumpe.

Povezane informacije Upravljačka ploča

Servis

Strujni udar
Smrt ili teška tjelesna ozljeda

• Sve električne priključke mora izvesti kvalificirani električar u skladu s lokalnim propisima.

• Isključite napajanje prije nego što započnete bilo kakav rad na proizvodu. Provjerite ne može li se napajanje slučajno uključiti.
• Oštećeni proizvod mora popraviti ili zamijeniti Grundfos ili servisna radionica koju je ovlastio Grundfos.
• Spojite pumpu na uzemljenje.

Sustav pod tlakom
Lakša ili umjerena tjelesna ozljeda

• Prije rastavljanja pumpe, ispraznite sustav ili zatvorite izolacijske ventile s obje strane pumpe. Polako otpustite vijke i smanjite tlak u sustavu. Crpana tekućina može biti jako vruća i pod visokim tlakom.

Vruća površina

Lakša ili umjerena tjelesna ozljeda

• Kućište pumpe može biti vruće zbog toga što je crpana tekućina jako vruća. Zatvorite izolacijske ventile s obje strane pumpe i pričekajte da se kućište pumpe ohladi.

Nosite zaštitne cipele.

Nosite zaštitne rukavice.

Nosite zaštitne naočale.

Rastavljanje proizvoda

Slijedite korake u nastavku za rastavljanje proizvoda:

1. Isključite napajanje.
2. Zatvorite ulazne i izlazne ventile.
3. Izvucite utikač.
4. Otpustite spojeve.
5. Uklonite pumpu iz sustava.

Traženje pogrešaka

Električni udar
Smrt ili ozbiljna osobna ozljeda

• Isključite napajanje prije nego što započnete bilo kakav rad na proizvodu. Provjerite da se napajanje ne može slučajno uključiti.
• Oštećen proizvod mora popraviti ili zamijeniti Grundfos ili servisna radionica koju je ovlastio Grundfos.

Vruća površina

Manja ili umjerena osobna ozljeda

• Kućište crpke može biti vruće zbog toga što je pumpana tekućina jako vruća. Zatvorite izolacijske ventile s obje strane crpke i pričekajte da se kućište crpke ohladi.

Sustav pod tlakom

Manja ili umjerena osobna ozljeda

• Prije rastavljanja crpke, ispraznite sustav ili zatvorite izolacijske ventile s obje strane crpke. Pumpana tekućina može biti jako vruća i pod visokim tlakom.

Pogreške prikazane na crpki

Pogreške koje sprječavaju pravilan rad crpke prikazuju se na upravljačkoj ploči sa žutim ili crvenim simbolom upozorenja i alarma.

Upozorenje se prikazuje kada simbol upozorenja i alarma postane žut. Crpka još uvijek radi, ali ne radi kako se očekuje i potrebno je djelovati u slučaju nedovoljnog grijanja ili nelagode. Operativna ploča izmjenjuje prikaz koda pogreške ili kontrolnog načina rada i zadane vrijednosti.

Alarm se prikazuje kada simbol upozorenja i alarma postane crven i crpka se zaustavi. U slučaju alarma, svi načini rada, LED diode brzine i jedinice su isključene. Potrebno je djelovati.

Ako je prisutan alarm ili upozorenje, kod pogreške bit će prikazan na zaslonu LED jedinice.

LED	Opis
	Indikacija upozorenja
	Indikacija alarma

Pregled kodova alarma i upozorenja
Tablica pogrešaka

Simbol	Kod na upravljačkoj ploči	Pogreška
	E1	Blokiran motor
	E2	Prenapon
	E3	Prisilno pumpanje
		Prenapon
		Unutarnja greška
		Unutarnja greška
		Unutarnja greška
	E4	Suhi rad
	E3	Radna kola prisiljena prema naprijed

Ručno poništavanje alarma i upozorenja

Ako je alarm ili upozorenje naznačeno na zaslonu i pogreška je ispravljena, pritisnite gumb Selection (Odabir) da biste poništili alarm ili upozorenje.

Međutim, ako se pogreška koja uzrokuje alarm ili upozorenje nije uklonila, alarm ili upozorenje ponovno će se pojaviti.

Buka u sustavu

Uzrok	Lijek
Protok je previsok.	Smanjite protok.
U sustavu ima zraka.	Zabilježite u kojem načinu rada crpka radi. Promijenite postavku na postavku konstantne krivulje III na upravljačkoj ploči crpke. Pričekajte 15 minuta dok crpka odzračuje sustav. Vratite crpku na prethodnu postavku, zabilježenu u koraku 1.

Kod 43 (Prisilno pumpanje)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E4 i crpka se zaustavlja.

Uzrok	Lijek
Vode nedostaje u sustavu ili je tlak u sustavu prenizak.	Napunite sustav ispravnom količinom tekućine. Napunite i odzračite crpku prije novog pokretanja.

Kod 51 (Blokirana crpka)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E1 i crpka se zaustavlja.

Uzrok	Lijek
Crpka je blokirana.	Samo kvalificirani stručnjak smije obavljati takav posao. Izolirajte crpku. Uklonite glavu crpke. Uklonite naslage.

Kod 40 (Prenapon)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E2 i crpka se zaustavlja.

Uzrok	Lijek
Napon napajanja crpke je prenizak.	Provjerite je li napajanje unutar navedenog raspona.

Kod 4 (Prenapon)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E3 i crpka se zaustavlja.

Uzrok	Lijek
Napon napajanja crpke je previsok.	Provjerite je li napajanje unutar navedenog raspona.

Kod 72 (Unutarnja greška)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E3 i crpka se zaustavlja.

Uzrok	Lijek
Unutarnja greška.	Zamijenite crpku ili se obratite Grundfosu.

Kod 76 (Unutarnja greška)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E3 i crpka se zaustavlja.

Uzrok	Lijek
Unutarnja greška.	Zamijenite crpku ili se obratite Grundfosu.

Kod 85 (Unutarnja greška)

Simbol upozorenja i alarma bljeska crveno, na zaslonu se prikazuje kod pogreške E3 i crpka se zaustavlja.

Uzrok	Lijek
Unutarnja greška.	Zamijenite crpku ili se obratite Grundfosu.

Kod 43 (Prisilno pumpanje)

Simbol upozorenja i alarma trajno je žut, na zaslonu se prikazuje kod pogreške E3 i crpka radi.

Uzrok	Lijek
Druge crpke ili izvori stvaraju protok kroz crpku.	Provjerite sustav radi li ispravan položaj nepovratnih ventila. Provjerite sustav radi li neispravnih nepovratnih ventila i po potrebi zamijenite ventile.

Tehnički podaci

Napon napajanja		1 × 220-240 V, ± 6%, 50/60 Hz
Minimalni napon napajanja		160 VAC (radi sa smanjenom učinkovitošću)
Zaštita motora		Crpka ne zahtijeva vanjsku zaštitu motora.
Klasa kućišta		Samo za unutarnju upotrebu IP44
Temperaturni razred		TF110 prema EN 60335-2-51
Udarna struja		< 4 A
Klasa izolacije		F
Relativna vlažnost		Maks. 95%
Maks. izlazni tlak		1,0 MPa (10 bara)
Izlaganje radiofrekvencijskom zračenju		-6 dB CE/EN55014-1, CE/EN55014-2
Razina zvučnog tlaka (LP)		< 25 dB(A)
Kućište crpke		Lijevano željezo s elektroforezom
Vrsta priključka		G 1, G 1 1/4, G 1 1/2, G 2

Veličina proizvoda

	Maks. protok (Q) [m 3 /h]	Maks. visina (H) [m]
XX-40	2.7	4.0
XX-60	3.5	6.0
XX-65	3.9	6.5
XX-80	3.9	8.0

Potrošnja energije (približno)

	Min.	Maks.
XX-40	3 W	27 W
XX-60	4 W	45 W
XX-65	4 W	60 W
XX-80	4 W	60 W

Temperatura tekućine

	Maks. temperatura okoline 55°C	Maks. temperatura okoline 70°C
XX-40	2 do 110°C	2 do 75°C
XX-60	-10 do +110°C	-10 do +75°C
XX-65	-10 do +110°C	-10 do +75°C
XX-80	-10 do +110°C	-10 do +75°C

Ulazni tlak

Temperatura tekućine [°C]	Min. ulazni tlak [bar]
75	0.05
95	0.5
110	1.08

Povezane informacije Natpisna pločica

Reference

• http://net.grundfos.com/qr/i/93110163

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GRUNDFOS ALPHA1 GO Priručnik

Dostupni jezici
