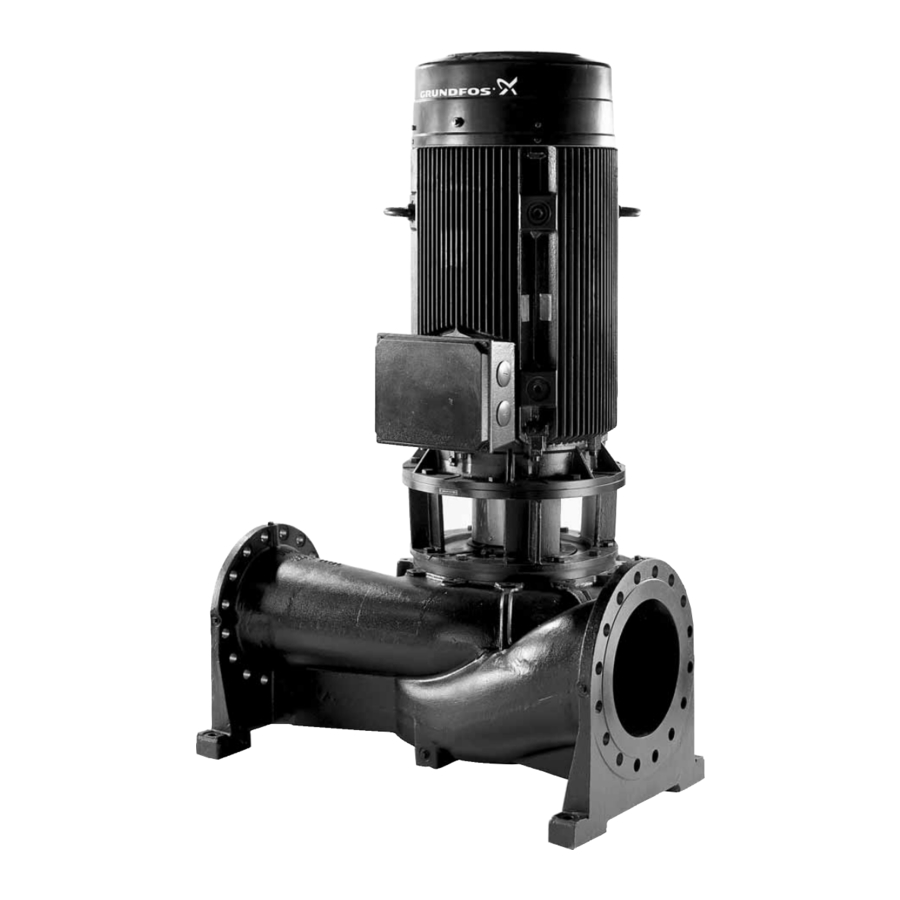

Grundfos TP 400 Series TP 400 Priručnik

Prije servisnih radova pažljivo pročitajte ove servisne upute. Radovi na instalaciji i servisu moraju biti u skladu s lokalnim propisima i prihvaćenim pravilima dobre prakse. Pridržavajte se sigurnosnih uputa u uputama za instalaciju i rad proizvoda.

Simboli korišteni u ovom dokumentu

Ako se ne poštuju ove sigurnosne upute, može doći do osobnih ozljeda.

Napomena Napomene ili upute koje olakšavaju posao i osiguravaju siguran rad.

Identifikacija tipa

Natpisna pločica, TP Series 400

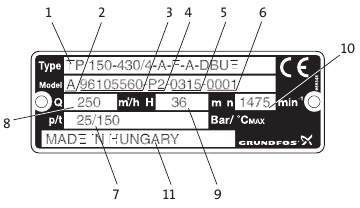

Sl. 1 Natpisna pločica za TP pumpu s ∅150 ispusnim prirubnicom

Poz.	Oznaka
1	Oznaka tipa
2	Model
3	Broj proizvoda
4	Mjesto proizvodnje
5	Godina i tjedan proizvodnje
6	Serijski broj
7	Maksimalni tlak i temperatura
8	Nazivni protok
9	Visina pri nazivnom protoku
10	Brzina
11	Zemlja proizvodnje

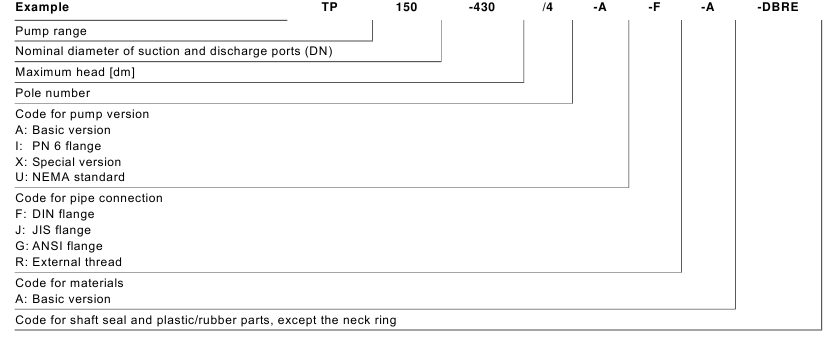

Tip ključ

Mehanička brtva

Sljedeće su inačice dostupne kao standard:

Kod inačice	Maksimalni tlak
BBDE	10 bara
DBUE	25 bara

Kodovi za mehaničku brtvu

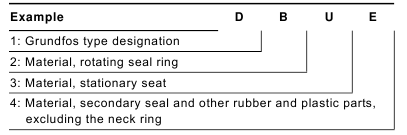

Pozicije 1 do 4 pokrivaju četiri informacije o mehaničkoj brtvi:

Sljedeća tablica objašnjava pozicije 1, 2, 3 i 4.

Pozicija	Tip	Kratak opis brtve
1	B	Brtva s gumenim mijehom
	D	Brtva s O-prstenom, uravnotežena
Pozicija	Tip	Materijal
2 i 3		Sintetički ugljik:
	B	Ugljik, impregniran smolom
		Metal:
	D	Čelik
		Karbid:
	U	Volframov karbid
Pozicija	Tip	Materijal
4	E	EPDM

Podizanje pumpe

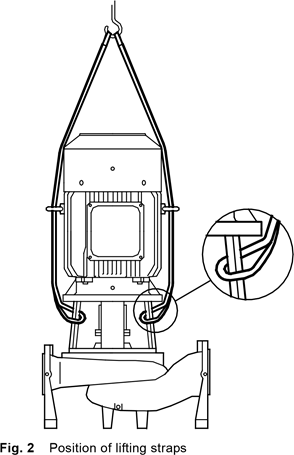

Podignite pumpu pomoću najlonskih traka i okova.

Očice za podizanje motora smiju se koristiti samo za podizanje motora.
Očice za podizanje ne smiju se koristiti za podizanje cijele pumpe.

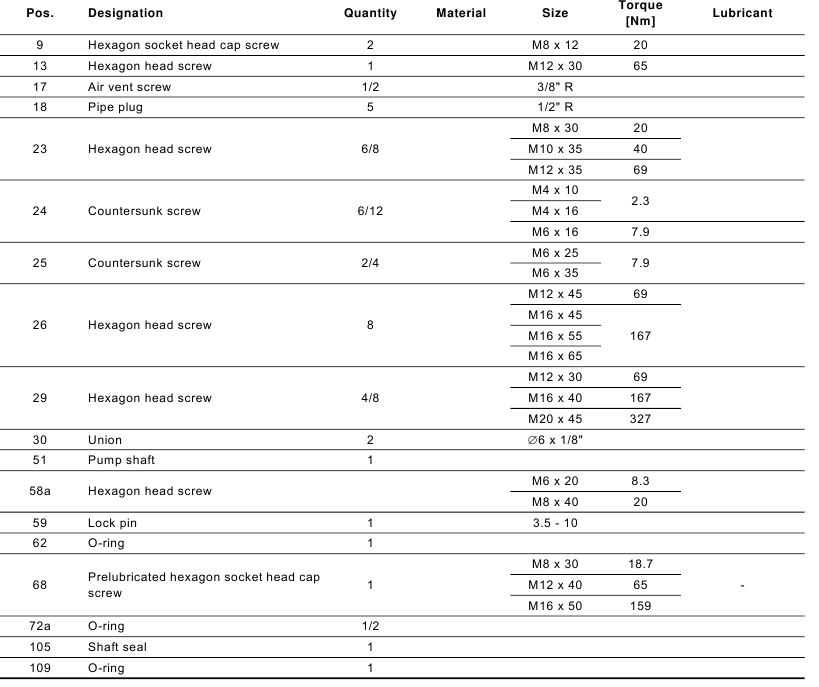

Zakretni momenti i maziva

Loctite 243: broj proizvoda V7137215.
Rocol 22: broj proizvoda RM2924.

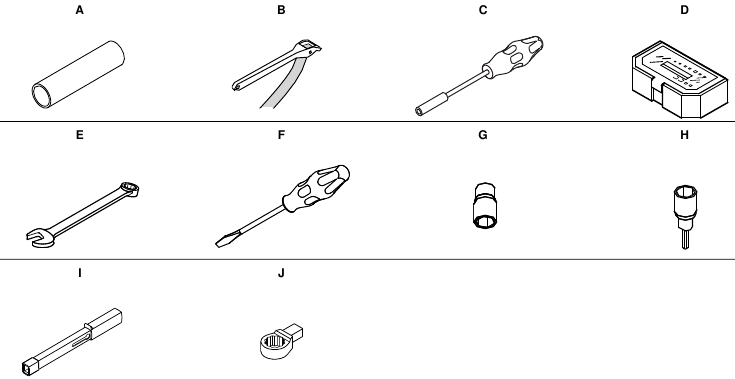

Servisni alati

Posebni alati

Poz.	Oznaka	Za poz.	Dodatne informacije	Broj proizvoda
A			∅48	70007172
	Probijanje za mehaničku brtvu	105	∅55	70007173
			∅60	70007174
B	Remenski ključ	49	48"	SV0853

Standardni alati

Alati za zakretni moment

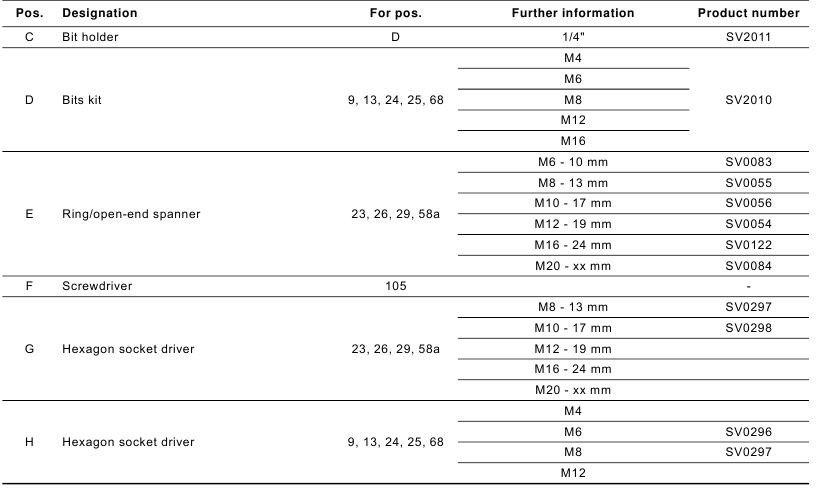

Poz.	Oznaka	Za poz.	Dodatne informacije	Broj proizvoda
I	Moment ključ	G, H	4-20 Nm	SV0292
			20-100 Nm	SV0269
			30-300 Nm	SV0500
J	Alat za umetanje prstena	I	M6 - 10 mm	SV0310
			M8 - 13 mm	SV0294
			M10 - 17 mm	SV0270
			M12 - 19 mm	SV0271
			M16 - 24 mm	SV0524

Rastavljanje i sastavljanje

Opće informacije
Brojevi pozicija dijelova (znamenke) odnose se na crteže i popise dijelova, a brojevi pozicija alata (slova) odnose se na odjeljak Servisni alati.

Prije rastavljanja

• Isključite napajanje i provjerite da se ne može slučajno uključiti.
• Zatvorite izolacijske ventile, ako su ugrađeni, i provjerite da se ne mogu slučajno otvoriti.
• Prije početka rada na proizvodu, pustite da se proizvod i pumpana tekućina ohlade.
• Obratite pozornost na središte težišta pumpe kako biste spriječili prevrtanje. To je posebno važno u slučaju dugih pumpi.

Prije sastavljanja

• Očistite i provjerite sve dijelove.
• Zamijenite neispravne dijelove novim dijelovima.
• Naručite potrebne servisne komplete.
• Uvijek zamijenite brtve i O-prstenove.

Tijekom sastavljanja

• Podmažite i zategnite vijke i matice na zakretni moment naveden u odjeljku Zakretni momenti i maziva.

Mehanička brtva
Nije neuobičajeno da mehanička brtva malo propušta tijekom prvih radnih sati, ali će se zatim uhodati i biti čvrsta. U slučaju velikih varijacija temperature tekućine ili tijekom mirovanja, mogu se pojaviti manja kratkotrajna propuštanja. Mehaničke brtve nikada nisu potpuno čvrste. Kako bi se osiguralo podmazivanje kliznih površina, mala količina tekućine prodire kroz. Tekućina će obično odmah ispariti. Ako je pumpa izolirana, isparenu tekućinu treba odvesti bez kondenzacije u izolacijskom materijalu.

Prstenovi za trošenje
Prsten za trošenje (poz. 45 i 45b) mora se zamijeniti ako je razlika promjera između prstena i ruba rotora maksimalno 1,3 mm. Prilikom isporuke, unutarnji promjer prstena za trošenje je 0,3 do 0,6 mm veći od promjera ruba rotora. Kada se taj razmak poveća zbog trošenja, smanjuje se učinkovitost pumpe.

Pokretanje
Prije pokretanja pumpe, provjerite jesu li kućište pumpe i usisna cijev napunjeni tekućinom. Pumpa se ne smije pokretati prije nego što se odzrači; čak ni nakratko da se provjeri smjer vrtnje ili da se osigura podmazivanje ležajeva tijekom mirovanja, jer mehanička brtva ne može izdržati rad bez podmazivanja tekućinom.

TP 65 do TP 300

Uklanjanje kućišta pumpe i rotora

1. Otpustite vijke (poz. 7a) i uklonite štitnike spojke (poz. 7).
2. Označite postolje motora (poz. 2), glavu pumpe (poz. 77) i kućište pumpe (poz. 6) kako bi se mogli postaviti u isti položaj prilikom sastavljanja.
3. Uklonite vijke (poz. 26) u postolju motora (poz. 2).
4. Umetnite i zategnite vijke u rupe za izvlakač glave pumpe.
5. Podignite motor s glavom pumpe i rotorom s kućišta pumpe.
6. Položite motor s priključnom kutijom prema gore i provjerite da se ne može pomicati tijekom servisiranja.
7. Uklonite O-prsten (poz. 72a).
8. Uklonite vijak (poz. 68) i podlošku (poz. 66).
9. Uklonite rotor (poz. 49) i klin za rotor (poz. 11).

Uklanjanje brtve vratila (10 bara)

1. Provjerite ima li oštećenja na vratilu i uklonite sve neravnine finom brusnom krpom. Podmažite vratilo sapunicom.
2. Uklonite odstojnik (poz. 61) za brtvu vratila (poz. 105).
3. Uklonite oprugu za brtvu vratila.
4. Izvucite rotirajući dio brtve vratila pomoću dva odvijača ili posebnog alata.

Uklanjanje brtve vratila (25 bara)

1. Provjerite ima li oštećenja na vratilu i uklonite sve neravnine finom brusnom krpom. Podmažite vratilo sapunicom.
2. Uklonite odstojnik (poz. 61) uključujući rotirajući dio brtve vratila (poz. 105).

Uklanjanje glave pumpe s kućištem brtve vratila

1. Uklonite cijev za hlađenje brtve vratila, ako je ugrađena.
2. Uklonite vijke (poz. 25) koji drže glavu pumpe (poz. 77) i postolje motora (poz. 2) zajedno.
3. Uklonite glavu pumpe uključujući kućište brtve vratila.
4. Uklonite O-prsten (poz. 109).

Uklanjanje postolja motora, vratila pumpe i spojke

1. Označite postolje motora (poz. 2) i motor kako bi se mogli postaviti u isti položaj prilikom sastavljanja.
2. Uklonite vijke (poz. 29).
3. Uklonite postolje motora (poz. 2).
4. Označite prirubnicu vratila pumpe (poz. 51) i spojku (poz. 8a) kako bi se mogli postaviti u isti položaj prilikom sastavljanja.
5. Uklonite vijke (poz. 23).
6. Uklonite vijak (poz. 13) i podlošku (poz. 14) na kraju vratila motora.
7. Otpustite vijke (poz. 9) u spojki i povucite spojku pomoću izvlakača.

Uklanjanje stacionarnog dijela brtve vratila

1. Uklonite vijke (poz. 58a) i umetnite dva vijka u rupe za izvlakač u držaču brtve vratila (poz. 58).
2. Otpustite držač brtve vratila (poz. 58) i uklonite ga uključujući stacionarni dio brtve vratila.
3. Pažljivo uklonite stacionarni dio brtve vratila pomoću odvijača.

Postavljanje držača brtve vratila

1. Označite unutrašnjost stacionarnog dijela brtve vratila gdje se nalazi rupa za klin u držaču brtve vratila.
2. Postavite držač brtve vratila (poz. 58) na glavu pumpe (poz. 77).
3. Umetnite i zategnite vijke (poz. 58a).

Postavljanje spojke, vratila pumpe i postolja motora

1. Pritisnite spojku na vratilo motora.
2. Postavite podlošku (poz. 14) i vijak (poz. 13) i zategnite vijak tako da se spojka pritisne do kraja.
3. Zategnite vijke (poz. 9).
4. Postavite vratilo pumpe (poz. 51) na spojku s poravnatim oznakama.
5. Umetnite i lagano zategnite vijke (poz. 23).
6. Poravnajte vratilo pumpe pomoću mjerne letvice. Vratilo ne smije biti neravno više od 4/100 mm.

   Slika 3 Poravnavanje vratila pumpe
7. Zategnite vijke (poz. 23).
8. Provjerite vratilo pomoću mjerne letvice.
9. Postavite postolje motora na motor s poravnatim oznakama.
10. Umetnite i zategnite vijke (poz. 29).

Postavljanje glave pumpe s kućištem brtve vratila

1. Postavite O-prsten (poz. 109).
2. Postavite glavu pumpe (poz. 77) na postolje motora (poz. 2) s poravnatim oznakama.
3. Umetnite i zategnite vijke (poz. 29).

Postavljanje brtve vratila (10 bara)

1. Postavite stacionarni dio brtve vratila s oznakom okrenutom prema rupi.
2. Postavite rotirajući dio brtve vratila (poz. 105) i oprugu za brtvu vratila.
3. Postavite odstojnik (poz. 61).

Postavljanje brtve vratila (25 bara)

1. Postavite stacionarni dio brtve vratila s oznakom okrenutom prema rupi.
2. Postavite odstojnik (poz. 61) uključujući rotirajući dio brtve vratila (poz. 105).

Postavljanje rotora i kućišta pumpe

1. Postavite klin za rotor (poz. 11) i rotor (poz. 49).
2. Postavite podlošku (poz. 66) i vijak (poz. 68) i zategnite vijak.

Napomena Vijak se uvijek mora zamijeniti ako je uklonjen, jer je tvornički podmazan tekućinom za zaključavanje.

3. Postavite O-prsten (poz. 72a).
4. Podignite motor uključujući postolje motora, glavu pumpe i rotor, i postavite ga na kućište pumpe (poz. 6) s poravnatim oznakama.
5. Umetnite vijke (poz. 26) i zategnite dva od njih.
6. Provjerite da se vratilo i rotor slobodno okreću.
7. Zategnite ostale vijke.
8. Postavite štitnike spojke (poz. 7) i vijke (poz. 7a).

TP 400

8.1 Uklanjanje kućišta pumpe i rotora

1. Otpustite vijke (poz. 7a) i uklonite štitnike spojke (poz. 7).
2. Označite postolje motora (poz. 2), glavu pumpe (poz. 77) i kućište pumpe (poz. 6) tako da se mogu postaviti u isti položaj prilikom sastavljanja. Ako ugrađujete novu glavu pumpe, označite samo postolje motora (poz. 2) i kućište pumpe (poz. 6).
3. Uklonite vijke (poz. 26) u postolju motora (poz. 2).
4. Ugradite i zategnite vijke u rupe za izvlačenje glave pumpe.
5. Podignite motor s glavom pumpe i rotorom s kućišta pumpe.
6. Položite motor s priključnom kutijom prema gore i pazite da se ne može pomicati tijekom servisa.
7. Uklonite O-prstenove (poz. 72a).
8. Uklonite vijak (poz. 68) i podlošku (poz. 66).
9. Uklonite rotor (poz. 49) i klin za rotor (poz. 11).

Uklanjanje postolja motora

1. Uklonite cijev za hlađenje brtve vratila (poz. 32).
2. Uklonite vijke (poz. 58a).
3. Uklonite vijke (poz. 25) koji drže glavu pumpe (poz. 77) i postolje motora (poz. 2) zajedno.
4. Ugradite dva vijka (poz. 58a) u rupe za izvlačenje držača brtve vratila (poz. 58) i zategnite ih.
5. Uklonite glavu pumpe isključujući držač brtve vratila (poz. 58).
6. Uklonite O-prsten (poz. 109).

Uklanjanje brtve vratila

1. Provjerite ima li na vratilu oštećenja i uklonite sve neravnine finom brusnom krpom. Podmažite vratilo vodom sa sapunom.
2. Otpustite vijke (poz. 103).
3. Uklonite odstojnik za brtvu vratila (poz. 61) uključujući brtvu vratila (poz. 105) i držač brtve vratila (poz. 58).
4. Uklonite pokretač (poz. 104).
5. Uklonite držač brtve vratila (poz. 58) s odstojnika i brtve vratila.
6. Pažljivo uklonite stacionarni dio brtve vratila u držaču (poz. 58) pomoću odvijača.

Uklanjanje postolja motora, vratila pumpe i spojke

1. Označite postolje motora (poz. 2) i motor tako da se mogu postaviti u isti položaj prilikom sastavljanja.
2. Uklonite vijke (poz. 29).
3. Uklonite postolje motora (poz. 2).
4. Označite prirubnicu vratila pumpe (poz. 51) i spojku (poz. 8a) tako da se mogu postaviti u isti položaj prilikom sastavljanja.
5. Uklonite vijke (poz. 23).
6. Uklonite vijak (poz. 13) i podlošku (poz. 14) na kraju osovine motora.
7. Otpustite vijke (poz. 9) u spojki i izvucite spojku pomoću izvlakača.

Ugradnja spojke, vratila pumpe i postolja motora

1. Pritisnite spojku na osovinu motora.
2. Ugradite podlošku (poz. 14) i vijak (poz. 13) i zategnite vijak tako da se spojka pritisne do kraja.
3. Zategnite vijke (poz. 9).
4. Postavite vratilo pumpe (poz. 51) na spojku s poravnatim oznakama.
5. Ugradite i lagano zategnite vijke (poz. 23).
6. Poravnajte vratilo pumpe pomoću mjerne letvice. Vratilo mora biti neistinito za najviše 4/100 mm.

   Sl. 4 Poravnavanje vratila pumpe
7. Zategnite vijke (poz. 23).
8. Provjerite vratilo pomoću mjerne letvice. Postavite postolje motora (poz. 2) na motor s poravnatim oznakama.
9. Ugradite i zategnite vijke (poz. 29).

Ugradnja brtve vratila

1. Gurnite pokretač (poz. 104) na vratilo pumpe (poz. 51).
2. Ugradite stacionarni dio brtve vratila u držač brtve vratila (poz. 58).
3. Ugradite rotirajući dio brtve vratila i odstojnik za brtvu vratila (poz. 61) u držač brtve vratila (poz. 58).
4. Gurnite držač brtve vratila (poz. 58) na vratilo pumpe (poz. 51).

Ugradnja glave pumpe

1. Ugradite O-prsten (poz. 109).
2. Ugradite glavu pumpe (poz. 77) na postolje motora (poz. 2) s poravnatim oznakama.

Kada ugrađujete novu glavu pumpe, odvodni otvor u kućištu pumpe (poz. 6) mora biti poravnat s odvodnim otvorom u glavi pumpe (poz. 77). Pogledajte sliku 5.

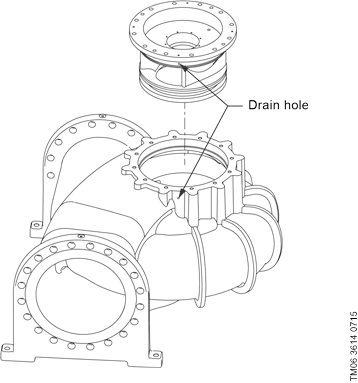

Sl. 5 Odvodni otvor u kućištu pumpe i glavi pumpe

3. Ugradite i zategnite vijke (poz. 25).

Podešavanje brtve vratila

1. Gurnite držač brtve vratila (poz. 58) u glavu pumpe (poz. 77).
2. Ugradite i zategnite vijke (poz. 58a).
3. Ugradite razmaknicu od 11 mm između držača (poz. 58) i pokretača (poz. 104).
4. Gurnite pokretač uz držač i zategnite vijke (poz. 103). Linija na brtvi vratila mora biti u ravnini s čeličnom podloškom.
5. Uklonite razmaknicu.

Ugradnja rotora i kućišta pumpe

1. Ugradite klin za rotor (poz. 11) i rotor (poz. 49).
2. Ugradite podlošku (poz. 66) i vijak (poz. 68) i zategnite vijak.

Napomena Vijak se uvijek mora zamijeniti ako je uklonjen, jer je tvornički podmazan tekućinom za zaključavanje.

3. Ugradite O-prstenove (poz. 72a).
4. Podignite motor uključujući postolje motora, glavu pumpe i rotor, i ugradite ga na kućište pumpe (poz. 6) s poravnatim oznakama.
5. Ugradite vijke (poz. 26) i zategnite dva od njih.
6. Provjerite da se vratilo i rotor slobodno okreću.
7. Zategnite ostale vijke.
8. Ugradite cijev za hlađenje brtve vratila (poz. 32).
9. Ugradite štitnike spojke (poz. 7) i vijke (poz. 7a).

Crteži

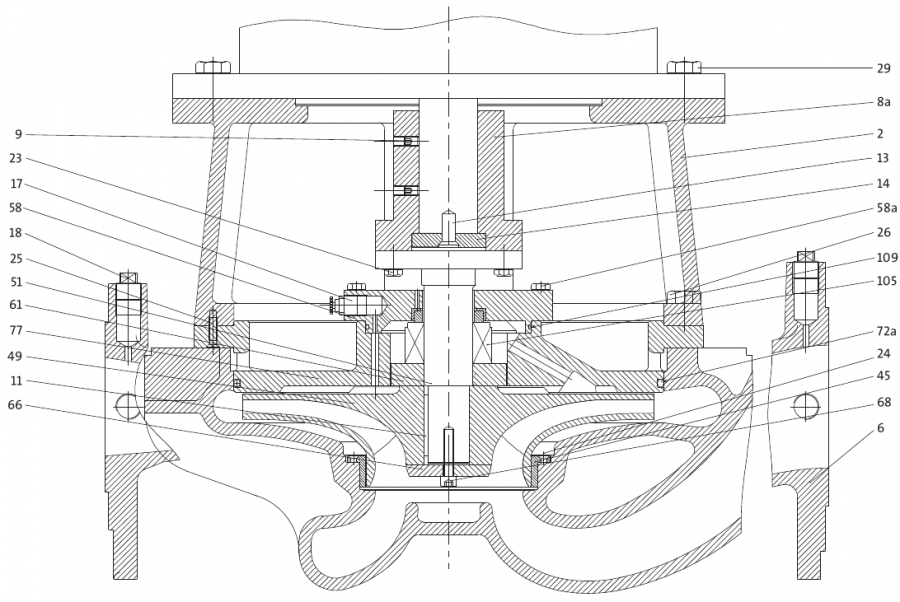

TP 100 - TP2 00, 10 bara

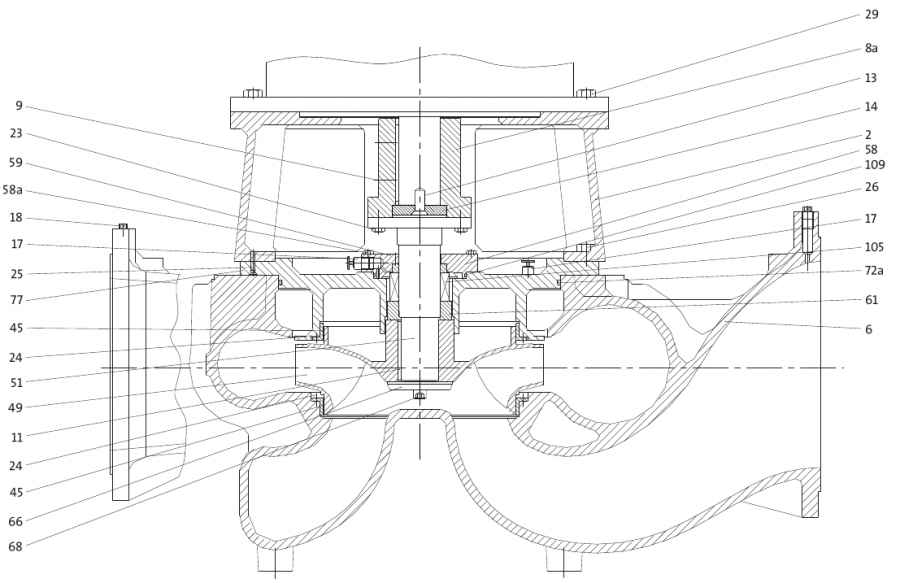

TP 250, 10 bara

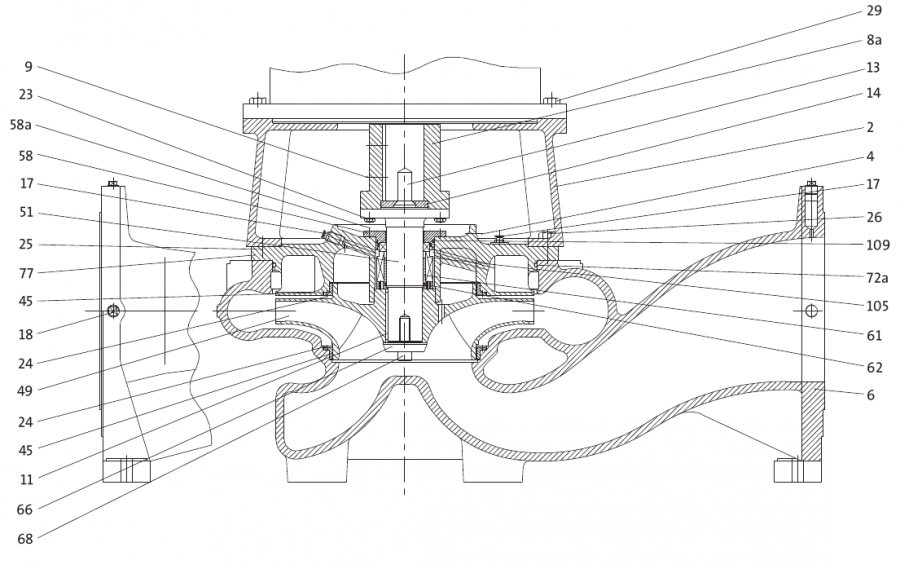

TP 65 - TP 300, 25 bara

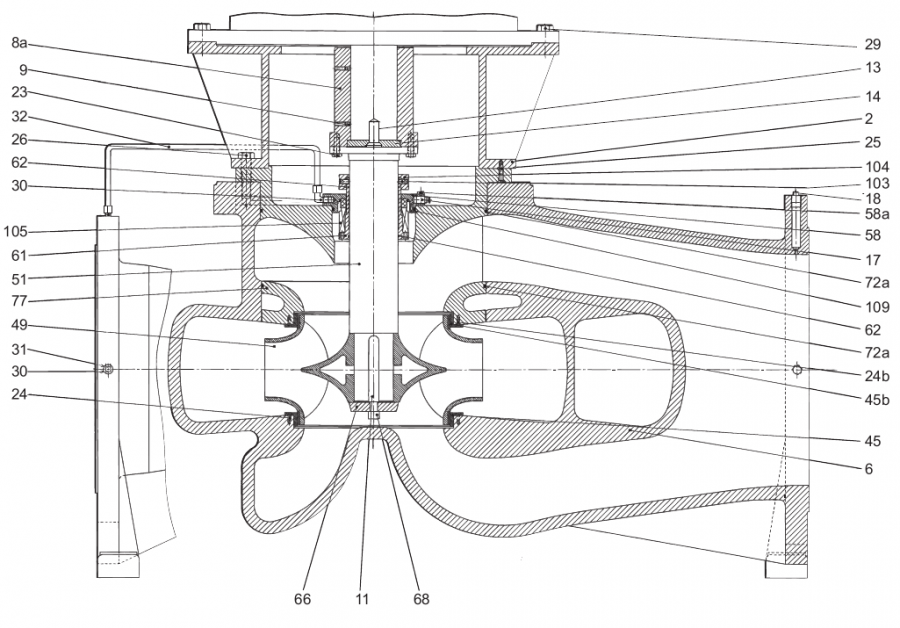

TP 400, 25 bara
