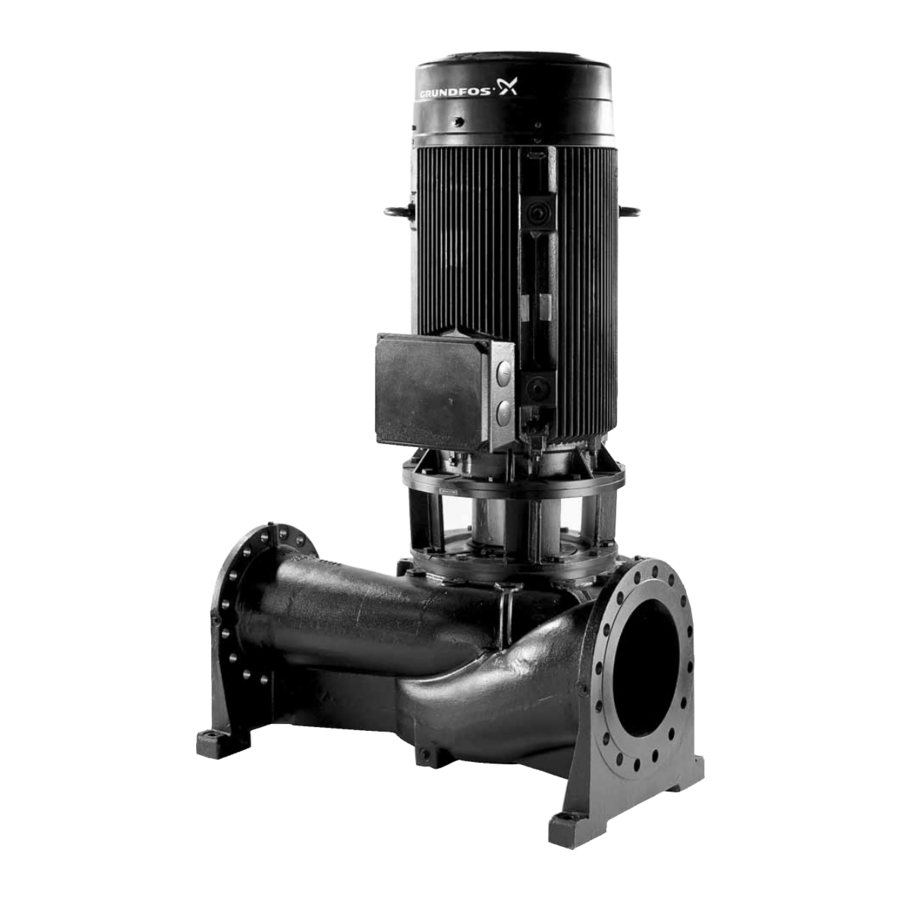

Grundfos TP 400 Series TP 400 -käyttöohje

Sisältö

1 Tässä asiakirjassa käytetyt symbolit
2 Tyypin tunnistus
3 Pumpun nostaminen
4 Kiristysmomentit ja voiteluaineet
5 Huoltotyökalut
6 Purkaminen ja kokoaminen
7 TP 65 – TP 300
8 TP 400
9 Piirustukset
10 Lataa käyttöohje
11 Muilla kielillä

Lue tämä huolto-ohje huolellisesti ennen huoltotöiden aloittamista. Asennus- ja huoltotöiden on oltava paikallisten määräysten ja hyvien käytäntöjen mukaisia. Noudata tuotteen asennus- ja käyttöohjeiden turvallisuusohjeita.

Tässä asiakirjassa käytetyt symbolit

Jos näitä turvallisuusohjeita ei noudateta, siitä voi aiheutua henkilövahinko.

tiedot Huom. Huomautukset tai ohjeet, jotka helpottavat työtä ja varmistavat turvallisen käytön.

Tyypin tunnistus

Tyyppikilpi, TP Series 400

Kuva 1 TP-pumpun tyyppikilpi, jossa on ∅150 poistolaippa

Nro	Nimitys
1	Tyypin nimitys
2	Malli
3	Tuotenumero
4	Valmistuspaikka
5	Valmistusvuosi ja -viikko
6	Sarjanumero
7	Suurin paine ja lämpötila
8	Nimellinen virtausnopeus
9	Korkeus nimellisellä virtausnopeudella
10	Nopeus
11	Valmistusmaa

Tyyppikoodi

Akselitiiviste

Seuraavat variantit ovat saatavana vakiona:

Varianttikoodi	Suurin paine
BBDE	10 bar
DBUE	25 bar

Akselitiivisteen koodit
Kohdat 1–4 sisältävät neljä tietoa akselitiivisteestä:

Seuraavassa taulukossa selitetään kohdat 1, 2, 3 ja 4.

Kohta	Tyyppi	Tiivisteen lyhyt kuvaus
1	B	Kumipalkeellinen tiiviste
1	D	O-rengastiiviste, tasapainotettu
Kohta	Tyyppi	Materiaali
2 ja 3		Synteettinen hiili:
	B	Hiili, hartsilla kyllästetty
		Metalli:
	D	Teräs
		Karbidi:
	U	Volframikarbidi
Kohta	Tyyppi	Materiaali
4	E	EPDM

Pumpun nostaminen

Nosta pumppu nailonköysillä ja -sakkeleilla.

Moottorin nostosilmukoita saa käyttää vain moottorin nostamiseen.
Nostosilmukoita ei saa käyttää koko pumpun nostamiseen.

Kiristysmomentit ja voiteluaineet

Loctite 243: tuotenro V7137215.
Rocol 22: tuotenro RM2924.

Huoltotyökalut

Erikoistyökalut

Nro	Nimitys	Kohdalle	Lisätietoja	Tuotenumero
A			∅48	70007172
	Akselitiivisteen lyöntityökalu	105	∅55	70007173
			∅60	70007174
B	Hihnapääavain	49	48"	SV0853

Vakiotyökalut

Momenttityökalut

Nro	Nimitys	Kohdalle	Lisätietoja	Tuotenumero
I	Momenttiavain	G, H	4–20 Nm	SV0292
			20–100 Nm	SV0269
			30–300 Nm	SV0500
J	Kiinnitystyökalu	I	M6 - 10 mm	SV0310
			M8 - 13 mm	SV0294
			M10 - 17 mm	SV0270
			M12 - 19 mm	SV0271
			M16 - 24 mm	SV0524

Purkaminen ja kokoaminen

Yleistä tietoa
Osien numeroinnit (numerot) viittaavat piirustuksiin ja osaluetteloihin ja työkalujen numerot (kirjaimet) viittaavat kohtaan Huoltotyökalut.

Ennen purkamista

Katkaise virransyöttö ja varmista, ettei sitä voida kytkeä vahingossa päälle.
Sulje sulkuventtiilit, jos ne on asennettu, ja varmista, ettei niitä voida avata vahingossa.
Anna tuotteen ja pumpatun nesteen jäähtyä ennen tuotteen käsittelyn aloittamista.
Huomioi pumpun painopiste, jotta se ei pääse kaatumaan. Tämä on erityisen tärkeää pitkien pumppujen kohdalla.

Ennen kokoamista

Puhdista ja tarkista kaikki osat.
Vaihda vialliset osat uusiin.
Tilaa tarvittavat huoltosarjat.
Vaihda aina tiivisteet ja O-renkaat.

Kokoamisen aikana

Voitele ja kiristä ruuvit ja mutterit kohdassa Kiristysmomentit ja voiteluaineet ilmoitettuun momenttiin.

Akselitiiviste
Ei ole epätavallista, että akselitiiviste vuotaa hieman ensimmäisten käyttötuntien aikana, mutta sitten se sisäänajetaan ja se on tiivis. Nesteen lämpötilan suurten vaihteluiden tai seisokkien aikana voi esiintyä pieniä lyhytaikaisia vuotoja. Mekaaniset akselitiivisteet eivät ole koskaan täysin tiiviitä. Liukupintojen voitelun varmistamiseksi pieni määrä nestettä tihkuu läpi. Neste yleensä haihtuu välittömästi. Jos pumppu on eristetty, haihtunut neste on johdettava pois ilman, että se tiivistyy eristemateriaaliin.

Kulutusrenkaat
Kulutusrengas (nro 45 ja 45b) on vaihdettava, jos renkaan ja juoksupyörän helman välinen halkaisijaero on enintään 1,3 mm. Toimituksen yhteydessä kulutusrenkaan sisähalkaisija on 0,3–0,6 mm suurempi kuin juoksupyörän helman halkaisija. Kun tätä rakoa kasvatetaan kulumisen vuoksi, pumpun hyötysuhde pienenee.

Käynnistys
Ennen pumpun käynnistämistä tarkista, että pumpun kotelo ja imuputki ovat täynnä nestettä. Pumppua ei saa käynnistää ennen kuin se on tuuletettu; ei edes lyhyesti pyörimissuunnan tarkistamiseksi tai laakereiden voitelun varmistamiseksi seisokkien aikana, koska akselitiiviste ei kestä käyntiä ilman nestevoitelua.

TP 65 – TP 300

Pumpun pesän ja juoksupyörän irrottaminen

Löysää ruuvit (kohta 7a) ja irrota kytkinsuojukset (kohta 7).
Merkitse moottorin jalusta (kohta 2), pumpun pää (kohta 77) ja pumpun pesä (kohta 6), jotta ne voidaan asentaa samoihin asentoihin kokoonpanossa.
Irrota ruuvit (kohta 26) moottorin jalustassa (kohta 2).
Asenna ja kiristä ruuvit pumpun pään ulosvetoreikiin.
Nosta moottori pumpun pään ja juoksupyörän kanssa irti pumpun pesästä.
Aseta moottori kyljelleen liitäntärasia ylöspäin ja varmista, että se ei pääse liikkumaan huollon aikana.
Irrota O-rengas (kohta 72a).
Irrota ruuvi (kohta 68) ja aluslevy (kohta 66).
Irrota juoksupyörä (kohta 49) ja juoksupyörän kiila (kohta 11).

Akselitiivisteen irrottaminen (10 bar)

Tarkista akseli vaurioiden varalta ja poista mahdolliset purseet hienolla hiomakankaalla. Voitele akseli saippuavedellä.
Irrota välikappale (kohta 61) akselitiivisteelle (kohta 105).
Irrota akselitiivisteen jousi.
Vedä pyörivä akselitiivisteen osa ulos kahdella ruuvimeisselillä tai erikoistyökalulla.

Akselitiivisteen irrottaminen (25 bar)

Tarkista akseli vaurioiden varalta ja poista mahdolliset purseet hienolla hiomakankaalla. Voitele akseli saippuavedellä.
Irrota välikappale (kohta 61) mukaan lukien pyörivä akselitiivisteen osa (kohta 105).

Pumpun pään irrottaminen akselitiivisteen kotelon kanssa

Irrota akselitiivisteen jäähdytyksen putki, jos asennettu.
Irrota ruuvit (kohta 25), jotka pitävät pumpun päätä (kohta 77) ja moottorin jalustaa (kohta 2) yhdessä.
Irrota pumpun pää mukaan lukien akselitiivisteen kotelo.
Irrota O-rengas (kohta 109).

Moottorin jalustan, pumpun akselin ja kytkimen irrottaminen

Merkitse moottorin jalusta (kohta 2) ja moottori, jotta ne voidaan asentaa samoihin asentoihin kokoonpanossa.
Irrota ruuvit (kohta 29).
Irrota moottorin jalusta (kohta 2).
Merkitse pumpun akselin (kohta 51) laippa ja kytkin (kohta 8a), jotta ne voidaan asentaa samoihin asentoihin kokoonpanossa.
Irrota ruuvit (kohta 23).
Irrota ruuvi (kohta 13) ja aluslevy (kohta 14) moottorin akselin päästä.
Löysää ruuvit (kohta 9) kytkimessä ja vedä kytkin irti ulosvetäjällä.

Kiinteän akselitiivisteen osan irrottaminen

Irrota ruuvit (kohta 58a) ja asenna kaksi ruuvia akselitiivisteen pidikkeen (kohta 58) ulosvetoreikiin.
Löysää akselitiivisteen pidike (kohta 58) ja irrota se mukaan lukien kiinteä akselitiivisteen osa.
Irrota kiinteä akselitiivisteen osa varovasti ruuvimeisselillä.

Akselitiivisteen pidikkeen asentaminen

Merkitse kiinteän akselitiivisteen osan sisäpuoli, jossa on akselitiivisteen pidikkeen tapin reikä.
Asenna akselitiivisteen pidike (kohta 58) pumpun päähän (kohta 77).
Asenna ja kiristä ruuvit (kohta 58a).

Kytkimen, pumpun akselin ja moottorin jalustan asentaminen

Paina kytkin moottorin akselille.
Asenna aluslevy (kohta 14) ja ruuvi (kohta 13) ja kiristä ruuvi, jotta kytkin painuu pohjaan.
Kiristä ruuvit (kohta 9).
Aseta pumpun akseli (kohta 51) kytkimeen merkit kohdakkain.
Asenna ja kiristä ruuvit (kohta 23) hieman.
Kohdista pumpun akseli mittakellolla. Akseli saa olla enintään 4/100 mm epätosi.

Kuva 3 Pumpun akselin kohdistus
Kiristä ruuvit (kohta 23).
Tarkista akseli mittakellolla.
Asenna moottorin jalusta moottoriin merkit kohdakkain.
Asenna ja kiristä ruuvit (kohta 29).

Pumpun pään asentaminen akselitiivisteen kotelon kanssa

Asenna O-rengas (kohta 109).
Asenna pumpun pää (kohta 77) moottorin jalustaan (kohta 2) merkit kohdakkain.
Asenna ja kiristä ruuvit (kohta 29).

Akselitiivisteen asentaminen (10 bar)

Asenna kiinteä akselitiivisteen osa merkki reikää kohti.
Asenna pyörivä akselitiivisteen osa (kohta 105) ja akselitiivisteen jousi.
Asenna välikappale (kohta 61).

Akselitiivisteen asentaminen (25 bar)

Asenna kiinteä akselitiivisteen osa merkki reikää kohti.
Asenna välikappale (kohta 61) mukaan lukien pyörivä akselitiivisteen osa (kohta 105).

Juoksupyörän ja pumpun pesän asentaminen

Asenna juoksupyörän kiila (kohta 11) ja juoksupyörä (kohta 49).
Asenna aluslevy (kohta 66) ja ruuvi (kohta 68) ja kiristä ruuvi.

tiedot Huomautus Ruuvi on aina vaihdettava, jos se on irrotettu, koska se on tehtaalla voideltu lukitusnesteellä.

Asenna O-rengas (kohta 72a).
Nosta moottori mukaan lukien moottorin jalusta, pumpun pää ja juoksupyörä ja asenna se pumpun pesään (kohta 6) merkit kohdakkain.
Asenna ruuvit (kohta 26) ja kiristä kaksi niistä.
Tarkista, että akseli ja juoksupyörä pyörivät vapaasti.
Kiristä muut ruuvit.
Asenna kytkinsuojukset (kohta 7) ja ruuvit (kohta 7a).

TP 400

8.1 Pumpun kotelon ja juoksupyörän irrottaminen

Löysää ruuveja (kohta 7a) ja irrota kytkimen suojukset (kohta 7).
Merkitse moottorin jalusta (kohta 2), pumpun pää (kohta 77) ja pumpun kotelo (kohta 6), jotta ne voidaan asentaa takaisin samaan asentoon. Jos asennat uuden pumpun pään, merkitse vain moottorin jalusta (kohta 2) ja pumpun kotelo (kohta 6).
Irrota ruuvit (kohta 26) moottorin jalustasta (kohta 2).
Asenna ja kiristä ruuvit pumpun pään ulosvetoreikiin.
Nosta moottori pumpun pään ja juoksupyörän kanssa irti pumpun kotelosta.
Laita moottori kyljelleen liitäntäkotelo ylöspäin ja varmista, että se ei pääse liikkumaan huollon aikana.
Irrota O-renkaat (kohta 72a).
Irrota ruuvi (kohta 68) ja aluslevy (kohta 66).
Irrota juoksupyörä (kohta 49) ja juoksupyörän kiila (kohta 11).

Moottorin jalustan irrottaminen

Irrota putki akselitiivisteen jäähdytystä varten (kohta 32).
Irrota ruuvit (kohta 58a).
Irrota ruuvit (kohta 25), jotka pitävät pumpun pään (kohta 77) ja moottorin jalustan (kohta 2) yhdessä.
Asenna kaksi ruuvia (kohta 58a) akselitiivisteen pidikkeen (kohta 58) ulosvetoreikiin ja kiristä ne.
Irrota pumpun pää akselitiivisteen pidikettä (kohta 58) lukuun ottamatta.
Irrota O-rengas (kohta 109).

Akselitiivisteen irrottaminen

Tarkista akseli vaurioiden varalta ja poista mahdolliset purseet hienolla hiekkapaperilla. Voitele akseli saippuavedellä.
Löysää ruuveja (kohta 103).
Irrota akselitiivisteen välikappale (kohta 61) sisältäen akselitiivisteen (kohta 105) ja akselitiivisteen pidikkeen (kohta 58).
Irrota ohjain (kohta 104).
Irrota akselitiivisteen pidike (kohta 58) välikappaleesta ja akselitiivisteestä.
Irrota varovasti kiinteä akselitiivisteen osa pidikkeestä (kohta 58) ruuvimeisselillä.

Moottorin jalustan, pumpun akselin ja kytkimen irrottaminen

Merkitse moottorin jalusta (kohta 2) ja moottori, jotta ne voidaan asentaa takaisin samaan asentoon.
Irrota ruuvit (kohta 29).
Irrota moottorin jalusta (kohta 2).
Merkitse pumpun akselin (kohta 51) ja kytkimen (kohta 8a) laippa, jotta ne voidaan asentaa takaisin samaan asentoon.
Irrota ruuvit (kohta 23).
Irrota ruuvi (kohta 13) ja aluslevy (kohta 14) moottorin akselin päästä.
Löysää ruuveja (kohta 9) kytkimessä ja vedä kytkin irti ulosvetäjällä.

Kytkimen, pumpun akselin ja moottorin jalustan asentaminen

Paina kytkin moottorin akselille.
Asenna aluslevy (kohta 14) ja ruuvi (kohta 13) ja kiristä ruuvi, jotta kytkin painuu pohjaan.
Kiristä ruuvit (kohta 9).
Aseta pumpun akseli (kohta 51) kytkimelle merkkien ollessa kohdakkain.
Asenna ja kiristä ruuveja (kohta 23) hieman.
Kohdista pumpun akseli mittakellon avulla. Akselin heitto saa olla enintään 4/100 mm.

Kuva 4 Pumpun akselin kohdistaminen
Kiristä ruuvit (kohta 23).
Tarkista akseli mittakellon avulla. Asenna moottorin jalusta (kohta 2) moottoriin merkkien ollessa kohdakkain.
Asenna ja kiristä ruuvit (kohta 29).

Akselitiivisteen asentaminen

Työnnä ohjain (kohta 104) pumpun akselille (kohta 51).
Asenna kiinteä akselitiivisteen osa akselitiivisteen pidikkeeseen (kohta 58).
Asenna pyörivä akselitiivisteen osa ja akselitiivisteen välikappale (kohta 61) akselitiivisteen pidikkeeseen (kohta 58).
Työnnä akselitiivisteen pidike (kohta 58) pumpun akselille (kohta 51).

Pumpun pään asentaminen

Asenna O-rengas (kohta 109).
Asenna pumpun pää (kohta 77) moottorin jalustalle (kohta 2) merkkien ollessa kohdakkain.

Kun asennat uuden pumpun pään, pumpun kotelon (kohta 6) tyhjennysreiän on oltava kohdakkain pumpun pään (kohta 77) tyhjennysreiän kanssa. Katso kuva 5.

Kuva 5 Tyhjennysreikä pumpun kotelossa ja pumpun päässä

Asenna ja kiristä ruuvit (kohta 25).

Akselitiivisteen säätäminen

Työnnä akselitiivisteen pidike (kohta 58) pumpun päähän (kohta 77).
Asenna ja kiristä ruuvit (kohta 58a).
Aseta 11 mm:n etäisyyskappale pidikkeen (kohta 58) ja ohjaimen (kohta 104) väliin.
Paina ohjainta pidikettä vasten ja kiristä ruuvit (kohta 103). Akselitiivisteen viivan on oltava samassa tasossa teräksisen aluslevyn kanssa.
Irrota etäisyyskappale.

Juoksupyörän ja pumpun kotelon asentaminen

Asenna juoksupyörän kiila (kohta 11) ja juoksupyörä (kohta 49).
Asenna aluslevy (kohta 66) ja ruuvi (kohta 68) ja kiristä ruuvi.

Huomaa Ruuvi on aina vaihdettava, jos se on irrotettu, koska se on tehtaalla voideltu lukitusnesteellä.

Asenna O-renkaat (kohta 72a).
Nosta moottori sisältäen moottorin jalustan, pumpun pään ja juoksupyörän ja asenna se pumpun koteloon (kohta 6) merkkien ollessa kohdakkain.
Asenna ruuvit (kohta 26) ja kiristä niistä kaksi.
Tarkista, että akseli ja juoksupyörä pyörivät vapaasti.
Kiristä muut ruuvit.
Asenna putki akselitiivisteen jäähdytystä varten (kohta 32).
Asenna kytkimen suojukset (kohta 7) ja ruuvit (kohta 7a).
