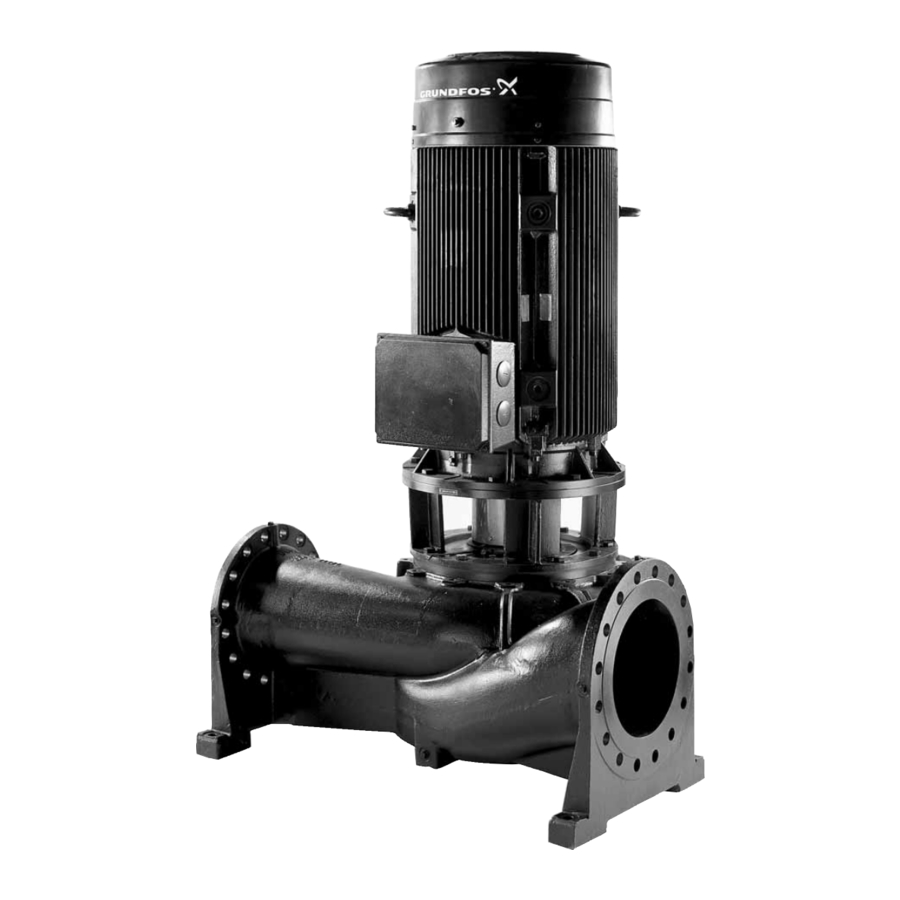

Grundfos TP 400 Serisi TP 400 Kılavuzu

İçerikler

1 Bu belgede kullanılan semboller
2 Tip tanımlaması
3 Pompayı kaldırma
4 Torklar ve yağlayıcılar
5 Servis araçları
6 Sökme ve montaj
7 TP 65 - TP 300
8 TP 400
9 Çizimler
10 Kılavuzu indir
11 Diğer Dillerde

Servis çalışmasından önce bu servis talimatlarını dikkatlice okuyun. Kurulum ve servis çalışmaları yerel düzenlemelere ve kabul görmüş iyi uygulama kurallarına uygun olmalıdır. Ürün için kurulum ve çalıştırma talimatlarındaki güvenlik talimatlarına uyun.

Bu belgede kullanılan semboller

Bu güvenlik talimatlarına uyulmaması, kişisel yaralanmaya neden olabilir.

bilgi Not İşi kolaylaştıran notlar veya talimatlar ve güvenli çalışmayı sağlayın.

Tip tanımlaması

Etiket, TP 400 Serisi

Şek. 1 ∅150 deşarj flanşlı TP pompa için etiket

Poz.	Tanım
1	Tip tanımı
2	Model
3	Ürün numarası
4	Üretim yeri
5	Üretim yılı ve haftası
6	Seri numarası
7	Maksimum basınç ve sıcaklık
8	Nominal akış hızı
9	Nominal akış hızında yükseklik
10	Hız
11	Üretim ülkesi

Tip anahtarı

Mil keçesi

Aşağıdaki varyantlar standart olarak mevcuttur:

Varyant kodu	Maksimum basınç
BBDE	10 bar
DBUE	25 bar

Mil keçesi kodları
1 ila 4 arasındaki pozisyonlar, mil keçesi hakkında dört parça bilgi içerir:

Aşağıdaki tablo, 1, 2, 3 ve 4 arasındaki pozisyonları açıklamaktadır.

Pozisyon	Tip	Keçenin kısa açıklaması
1	B	Kauçuk körük keçe
1	D	O-ring keçe, dengeli
Pozisyon	Tip	Malzeme
2 ve 3		Sentetik karbon:
	B	Karbon, reçine emdirilmiş
		Metal:
	D	Çelik
		Karbür:
	U	Tungsten karbür
Pozisyon	Tip	Malzeme
4	E	EPDM

Pompayı kaldırma

Pompayı naylon kayışlar ve prangalar yardımıyla kaldırın.

Motorun kaldırma halkaları yalnızca motoru kaldırmak için kullanılmalıdır.
Kaldırma halkaları tüm pompayı kaldırmak için kullanılmamalıdır.

Torklar ve yağlayıcılar

Loctite 243: ürün No V7137215.
Rocol 22: ürün No RM2924.

Servis araçları

Özel aletler

Poz.	Tanım	Poz. için	Ek bilgiler	Ürün numarası
A			∅48	70007172
	Mil keçesi için zımba	105	∅55	70007173
			∅60	70007174
B	Kayış anahtarı	49	48"	SV0853

Standart aletler

Tork aletleri

Poz.	Tanım	Poz. için	Ek bilgiler	Ürün numarası
I	Tork anahtarı	G, H	4-20 Nm	SV0292
			20-100 Nm	SV0269
			30-300 Nm	SV0500
J	Halka geçme aleti	I	M6 - 10 mm	SV0310
			M8 - 13 mm	SV0294
			M10 - 17 mm	SV0270
			M12 - 19 mm	SV0271
			M16 - 24 mm	SV0524

Sökme ve montaj

Genel bilgiler
Parçaların pozisyon numaraları (rakamlar) çizimlere ve parça listelerine, aletlerin pozisyon numaraları (harfler) ise Servis aletleri bölümüne atıfta bulunur.

Sökmeden önce

Güç kaynağını kapatın ve yanlışlıkla açılmadığından emin olun.
Varsa yalıtım vanalarını kapatın ve yanlışlıkla açılmadıklarından emin olun.
Ürün üzerinde çalışmaya başlamadan önce ürünün ve pompalanan sıvının soğumasını bekleyin.
Pompanın devrilmesini önlemek için ağırlık merkezine dikkat edin. Bu, özellikle uzun pompalar için önemlidir.

Montajdan önce

Tüm parçaları temizleyin ve kontrol edin.
Arızalı parçaları yeni parçalarla değiştirin.
Gerekli servis kitlerini sipariş edin.
Her zaman contaları ve O-ringleri değiştirin.

Montaj sırasında

Vidaları ve somunları yağlayın ve Torklar ve yağlayıcılar bölümünde belirtilen torka sıkın.

Mil keçesi
Mil keçesinin ilk çalışma saatlerinde biraz sızdırması olağandışı bir durum değildir, ancak daha sonra alışacak ve sıkı olacaktır. Sıvı sıcaklığının büyük değişkenlik göstermesi veya durma sırasında küçük kısa süreli sızıntılar meydana gelebilir. Mekanik mil keçeleri asla tamamen sıkı değildir. Kayar yüzeylerin yağlanmasını sağlamak için az miktarda sıvı sızar. Sıvı genellikle hemen buharlaşır. Pompa yalıtılmışsa, buharlaşan sıvı yalıtım malzemesinde yoğunlaşmadan uzaklaştırılmalıdır.

Aşınma halkaları
Aşınma halkası (poz. 45 ve 45b), halka ile çark eteği arasındaki çap farkı maksimum 1,3 mm ise değiştirilmelidir. Teslimatta, aşınma halkasının iç çapı, çark eteğinin çapından 0,3 ila 0,6 mm daha büyüktür. Aşınma nedeniyle bu boşluk arttığında, pompa verimliliği azalır.

Çalıştırma
Pompayı çalıştırmadan önce pompa gövdesinin ve emme borusunun sıvı ile dolu olup olmadığını kontrol edin. Pompa, havalandırılmadan çalıştırılmamalıdır; dönüş yönünü kontrol etmek veya durma sırasında yatakların yağlanmasını sağlamak için bile kısaca çalıştırılmamalıdır, çünkü mil keçesi sıvı yağlama olmadan çalışmaya dayanamaz.

TP 65 - TP 300

Pompa gövdesi ve pervanenin sökülmesi

Vidaları (pos. 7a) gevşetin ve kaplin koruyucularını (pos. 7) çıkarın.
Montajda aynı konuma yerleştirilebilmeleri için motor sehpasını (pos. 2), pompa kafasını (pos. 77) ve pompa gövdesini (pos. 6) işaretleyin.
Motor sehpasındaki (pos. 2) vidaları (pos. 26) çıkarın.
Pompa kafasının çıkarma deliklerindeki vidaları takın ve sıkın.
Motoru, pompa kafası ve pervane ile birlikte pompa gövdesinden kaldırın.
Motoru terminal kutusu yukarı bakacak şekilde yatırın ve servis sırasında hareket edemediğinden emin olun.
O-ring'i (pos. 72a) çıkarın.
Vidayı (pos. 68) ve pulu (pos. 66) çıkarın.
Pervaneyi (pos. 49) ve pervane için kamayı (pos. 11) çıkarın.

Mil keçesinin sökülmesi (10 bar)

Milde hasar olup olmadığını kontrol edin ve ince bir zımpara bezi ile çapakları giderin. Mili sabunlu su ile yağlayın.
Mil keçesi (pos. 105) için ara parçayı (pos. 61) çıkarın.
Mil keçesi yayını çıkarın.
Dönen mil keçesi parçasını iki tornavida veya özel bir alet kullanarak çekip çıkarın.

Mil keçesinin sökülmesi (25 bar)

Milde hasar olup olmadığını kontrol edin ve ince bir zımpara bezi ile çapakları giderin. Mili sabunlu su ile yağlayın.
Dönen mil keçesi parçası (pos. 105) dahil olmak üzere ara parçayı (pos. 61) çıkarın.

Mil keçesi yuvası ile pompa kafasının sökülmesi

Takılıysa mil keçesi soğutması için boruyu çıkarın.
Pompa kafasını (pos. 77) ve motor sehpasını (pos. 2) bir arada tutan vidaları (pos. 25) çıkarın.
Mil keçesi yuvası dahil pompa kafasını çıkarın.
O-ring'i (pos. 109) çıkarın.

Motor sehpasının, pompa milinin ve kaplinin sökülmesi

Montajda aynı konuma yerleştirilebilmeleri için motor sehpasını (pos. 2) ve motoru işaretleyin.
Vidaları (pos. 29) çıkarın.
Motor sehpasını (pos. 2) çıkarın.
Montajda aynı konuma yerleştirilebilmeleri için pompa mili (pos. 51) flanşını ve kaplini (pos. 8a) işaretleyin.
Vidaları (pos. 23) çıkarın.
Motor milinin ucundaki vidayı (pos. 13) ve pulu (pos. 14) çıkarın.
Kaplin içindeki vidaları (pos. 9) gevşetin ve bir çektirme kullanarak kaplini çekip çıkarın.

Sabit mil keçesi parçasının sökülmesi

Vidaları (pos. 58a) çıkarın ve mil keçesi tutucusundaki (pos. 58) çıkarma deliklerine iki vida takın.
Mil keçesi tutucusunu (pos. 58) gevşetin ve sabit mil keçesi parçası dahil olmak üzere çıkarın.
Bir tornavida kullanarak sabit mil keçesi parçasını dikkatlice çıkarın.

Mil keçesi tutucusunun takılması

Mil keçesi tutucusundaki pimin deliğinin nerede olduğunu gösteren, sabit mil keçesi parçasının içini işaretleyin.
Mil keçesi tutucusunu (pos. 58) pompa kafasına (pos. 77) takın.
Vidaları (pos. 58a) takın ve sıkın.

Kaplinin, pompa milinin ve motor sehpasının takılması

Kaplini motor miline bastırın.
Pulu (pos. 14) ve vidayı (pos. 13) takın ve vidayı kaplin yerine oturacak şekilde sıkın.
Vidaları (pos. 9) sıkın.
İşaretler hizalanmış şekilde pompa milini (pos. 51) kapline yerleştirin.
Vidaları (pos. 23) takın ve hafifçe sıkın.
Bir ölçme göstergesi kullanarak pompa milini hizalayın. Milin azami 4/100 mm yanlış çalışması gerekir.

Şek. 3 Pompa milinin hizalanması
Vidaları (pos. 23) sıkın.
Ölçme göstergesini kullanarak mili kontrol edin.
İşaretler hizalanmış şekilde motor sehpasını motora takın.
Vidaları (pos. 29) takın ve sıkın.

Mil keçesi yuvası ile pompa kafasının takılması

O-ring'i (pos. 109) takın.
İşaretler hizalanmış şekilde pompa kafasını (pos. 77) motor sehpasına (pos. 2) takın.
Vidaları (pos. 29) takın ve sıkın.

Mil keçesinin takılması (10 bar)

İşaret deliğe bakacak şekilde sabit mil keçesi parçasını takın.
Dönen mil keçesi parçasını (pos. 105) ve mil keçesi yayını takın.
Ara parçayı (pos. 61) takın.

Mil keçesinin takılması (25 bar)

İşaret deliğe bakacak şekilde sabit mil keçesi parçasını takın.
Dönen mil keçesi parçası (pos. 105) dahil olmak üzere ara parçayı (pos. 61) takın.

Pervanenin ve pompa gövdesinin takılması

Pervane için kamayı (pos. 11) ve pervaneyi (pos. 49) takın.
Pulu (pos. 66) ve vidayı (pos. 68) takın ve vidayı sıkın.

bilgi Not Fabrikada kilit sıvısı ile yağlandığından, vida çıkarılmışsa mutlaka değiştirilmelidir.

O-ring'i (pos. 72a) takın.
Motor sehpasını, pompa kafasını ve pervaneyi içeren motoru kaldırın ve işaretler hizalanmış şekilde pompa gövdesine (pos. 6) takın.
Vidaları (pos. 26) takın ve ikisini sıkın.
Milin ve pervanenin serbestçe çalıştığını kontrol edin.
Diğer vidaları sıkın.
Kaplin koruyucularını (pos. 7) ve vidaları (pos. 7a) takın.

TP 400

8.1 Pompa gövdesini ve pervaneyi çıkarma

Vidaları (pos. 7a) gevşetin ve kaplin koruyucularını (pos. 7) çıkarın.
Motor sehpasını (pos. 2), pompa kafasını (pos. 77) ve pompa gövdesini (pos. 6) işaretleyerek montaj sırasında aynı konuma yerleştirilmelerini sağlayın. Yeni bir pompa kafası takarsanız, yalnızca motor sehpasını (pos. 2) ve pompa gövdesini (pos. 6) işaretleyin.
Motor sehpasındaki (pos. 2) vidaları (pos. 26) çıkarın.
Pompa kafasının çıkarıcı deliklerine vidaları takın ve sıkın.
Motoru pompa kafası ve pervane ile birlikte pompa gövdesinden kaldırın.
Motoru terminal kutusu yukarı bakacak şekilde yatırın ve servis sırasında hareket etmediğinden emin olun.
O-ringleri (pos. 72a) çıkarın.
Vidayı (pos. 68) ve rondelayı (pos. 66) çıkarın.
Pervaneyi (pos. 49) ve pervane için kamayı (pos. 11) çıkarın.

Motor sehpasını çıkarma

Mil keçesi soğutması için boruyu (pos. 32) çıkarın.
Vidaları (pos. 58a) çıkarın.
Pompa kafasını (pos. 77) ve motor sehpasını (pos. 2) bir arada tutan vidaları (pos. 25) çıkarın.
Mil keçesi tutucusunun (pos. 58) çıkarıcı deliklerine iki vida (pos. 58a) takın ve sıkın.
Mil keçesi tutucusu (pos. 58) hariç pompa kafasını çıkarın.
O-ringi (pos. 109) çıkarın.

Mil keçesini çıkarma

Milde hasar olup olmadığını kontrol edin ve ince bir zımpara beziyle çapakları giderin. Mili sabunlu suyla yağlayın.
Vidaları (pos. 103) gevşetin.
Mil keçesi (pos. 105) ve mil keçesi tutucusu (pos. 58) dahil olmak üzere mil keçesi için ara parçayı (pos. 61) çıkarın.
Sürücüyü (pos. 104) çıkarın.
Mil keçesi tutucusunu (pos. 58) ara parçadan ve mil keçesinden çıkarın.
Bir tornavida kullanarak tutucudaki (pos. 58) sabit mil keçesi parçasını dikkatlice çıkarın.

Motor sehpasını, pompa milini ve kaplini çıkarma

Motor sehpasını (pos. 2) ve motoru işaretleyerek montaj sırasında aynı konuma yerleştirilmelerini sağlayın.
Vidaları (pos. 29) çıkarın.
Motor sehpasını (pos. 2) çıkarın.
Pompa milinin (pos. 51) flanşını ve kaplini (pos. 8a) işaretleyerek montaj sırasında aynı konuma yerleştirilmelerini sağlayın.
Vidaları (pos. 23) çıkarın.
Motor milinin ucundaki vidayı (pos. 13) ve rondelayı (pos. 14) çıkarın.
Kaplin içindeki vidaları (pos. 9) gevşetin ve bir çekici kullanarak kaplini çekip çıkarın.

Kaplini, pompa milini ve motor sehpasını takma

Kaplini motor miline bastırın.
Rondelayı (pos. 14) ve vidayı (pos. 13) takın ve kaplin yerine oturana kadar vidayı sıkın.
Vidaları (pos. 9) sıkın.
Pompa milini (pos. 51) işaretler hizalanmış şekilde kaplin üzerine yerleştirin.
Vidaları (pos. 23) takın ve hafifçe sıkın.
Bir ölçüm göstergesi kullanarak pompa milini hizalayın. Milin azami 4/100 mm kadar yanlış çalışması gerekir.

Şekil 4 Pompa milini hizalama
Vidaları (pos. 23) sıkın.
Ölçüm göstergesini kullanarak mili kontrol edin. Motor sehpasını (pos. 2) işaretler hizalanmış şekilde motor üzerine takın.
Vidaları (pos. 29) takın ve sıkın.

Mil keçesini takma

Sürücüyü (pos. 104) pompa miline (pos. 51) itin.
Sabit mil keçesi parçasını mil keçesi tutucusuna (pos. 58) takın.
Dönen mil keçesi parçasını ve mil keçesi için ara parçayı (pos. 61) mil keçesi tutucusuna (pos. 58) takın.
Mil keçesi tutucusunu (pos. 58) pompa miline (pos. 51) itin.

Pompa kafasını takma

O-ringi (pos. 109) takın.
Pompa kafasını (pos. 77) işaretler hizalanmış şekilde motor sehpasına (pos. 2) takın.

Yeni bir pompa kafası taktığınızda, pompa gövdesindeki (pos. 6) tahliye deliği, pompa kafasındaki (pos. 77) tahliye deliğiyle hizalanmalıdır. Bkz. şekil 5.

Şekil 5 Pompa gövdesinde ve pompa kafasında tahliye deliği

Vidaları (pos. 25) takın ve sıkın.

Mil keçesini ayarlama

Mil keçesi tutucusunu (pos. 58) pompa kafasının (pos. 77) içine itin.
Vidaları (pos. 58a) takın ve sıkın.
Tutucu (pos. 58) ile sürücü (pos. 104) arasına 11 mm'lik bir mesafe parçası takın.
Sürücüyü tutucuya doğru itin ve vidaları (pos. 103) sıkın. Mil keçesindeki çizgi, çelik rondela ile aynı hizada olmalıdır.
Mesafe parçasını çıkarın.

Pervaneyi ve pompa gövdesini takma

Pervane için kamayı (pos. 11) ve pervaneyi (pos. 49) takın.
Rondelayı (pos. 66) ve vidayı (pos. 68) takın ve vidayı sıkın.

bilgi Not Fabrika çıkışlı olarak kilit sıvısı ile yağlandığından, vida çıkarıldıysa daima değiştirilmelidir.

O-ringleri (pos. 72a) takın.
Motor, motor sehpası, pompa kafası ve pervane dahil olmak üzere kaldırın ve işaretler hizalanmış şekilde pompa gövdesine (pos. 6) takın.
Vidaları (pos. 26) takın ve ikisini sıkın.
Milin ve pervanenin serbestçe çalıştığını kontrol edin.
Diğer vidaları sıkın.
Mil keçesi soğutması için boruyu (pos. 32) takın.
Kaplin koruyucularını (pos. 7) ve vidaları (pos. 7a) takın.
