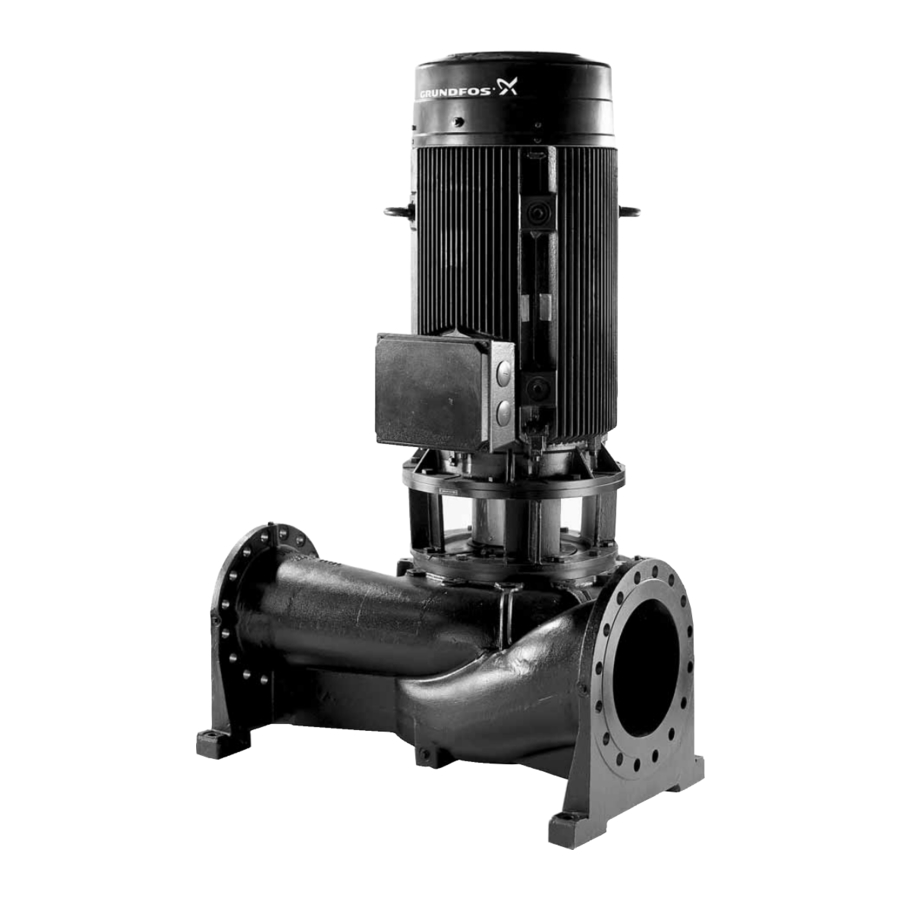

Grundfos TP 400 seeria TP 400 kasutusjuhend

Enne hooldustööde tegemist lugege need hooldusjuhised hoolikalt läbi. Paigaldus- ja hooldustööd peavad vastama kohalikele eeskirjadele ja headele tavadele. Järgige toote paigaldus- ja kasutusjuhendis toodud ohutusjuhiseid.

Selles dokumendis kasutatud sümbolid

Nende ohutusjuhiste eiramisel võivad tekkida kehavigastused.

Märkus. Märkused või juhised, mis muudavad töö lihtsamaks ja tagavad ohutu töö.

Tüübi tuvastamine

Nimesilt, TP seeria 400

Joonis 1. TP-pumba nimesilt ∅150 väljalaskeflantsiga

Pos.	Tähistus
1	Tüübitähis
2	Mudel
3	Tootenumber
4	Tootmiskoht
5	Tootmisaasta ja -nädal
6	Seerianumber
7	Maksimaalne rõhk ja temperatuur
8	Nimivoolukiirus
9	Rõhk nimivoolukiirusel
10	Kiirus
11	Tootjariik

Tüübi tunnus

Võlli tihend

Standardselt on saadaval järgmised variandid:

Variandi kood	Maksimaalne rõhk
BBDE	10 baari
DBUE	25 baari

Võlli tihendi koodid
Positsioonid 1 kuni 4 hõlmavad nelja teavet võlli tihendi kohta:

Järgmine tabel selgitab positsioone 1, 2, 3 ja 4.

Positsioon	Tüüp	Tihendi lühikirjeldus
1	B	Kummist lõõtsaga tihend
	D	O-rõngastihend, tasakaalustatud
Positsioon	Tüüp	Materjal
2 ja 3		Sünteetiline süsinik:
	B	Vaikimmutatud süsinik
		Metall:
	D	Teras
		Karbiid:
	U	Volframkarbiid
Positsioon	Tüüp	Materjal
4	E	EPDM

Pumba tõstmine

Tõstke pumpa nailonrihmade ja köidikute abil.

Mootori tõsteaasad tuleb kasutada ainult mootori tõstmiseks.
Tõsteaasu ei tohi kasutada kogu pumba tõstmiseks.

Pöördemomendid ja määrdeained

Loctite 243: toote nr V7137215.
Rocol 22: toote nr RM2924.

Hooldustööriistad

Eritööriistad

Pos.	Tähistus	Pos. jaoks	Lisateave	Toote number
A			∅48	70007172
	Võlli tihendi stants	105	∅55	70007173
			∅60	70007174
B	Rihmavõti	49	48"	SV0853

Standardtööriistad

Pöördemomendi tööriistad

Pos.	Tähistus	Pos. jaoks	Lisateave	Toote number
I	Pöördemomendi võti	G, H	4–20 Nm	SV0292
			20–100 Nm	SV0269
			30–300 Nm	SV0500
J	Rõngastihendi tööriist	I	M6 - 10 mm	SV0310
			M8 - 13 mm	SV0294
			M10 - 17 mm	SV0270
			M12 - 19 mm	SV0271
			M16 - 24 mm	SV0524

Lahtivõtmine ja kokkupanek

Üldteave
Osade positsiooninumbrid (numbrid) viitavad joonistele ja osade loenditele ning tööriistade positsiooninumbrid (tähed) viitavad jaotisele Hooldustööriistad.

Enne lahtivõtmist

• Lülitage toide välja ja veenduge, et seda ei saa kogemata sisse lülitada.
• Sulgege isoleerventiilid, kui need on paigaldatud, ja veenduge, et neid ei saa kogemata avada.
• Enne tootega töö alustamist laske tootel ja pumbataval vedelikul maha jahtuda.
• Pange tähele pumba raskuskeset, et vältida selle ümberkukkumist. See on eriti oluline pikkade pumpade puhul.

Enne kokkupanekut

• Puhastage ja kontrollige kõiki osi.
• Asendage defektsed osad uute osadega.
• Tellige vajalikud hoolduskomplektid.
• Vahetage alati tihendid ja O-rõngad välja.

Kokkupaneku ajal

• Määrige ja pingutage kruvid ja mutrid jaotises Pöördemomendid ja määrdeained märgitud pöördemomendini.

Võlli tihend
Pole ebatavaline, et võlli tihend lekib esimestel töötundidel veidi, kuid siis see jookseb sisse ja on tihe. Suurte vedeliku temperatuurimuutuste või seisaku ajal võivad tekkida väikesed lühiajalised lekked. Mehaanilised võlli tihendid ei ole kunagi täiesti tihedad. Liugpindade määrimise tagamiseks imbub läbi väike kogus vedelikku. Tavaliselt vedelik aurustub kohe. Kui pump on isoleeritud, tuleb aurustunud vedelik ära juhtida ilma, et see isoleermaterjalis kondenseeruks.

Kulumisrõngad
Kulumisrõngas (pos. 45 ja 45b) tuleb välja vahetada, kui rõnga ja tiiviku seeliku läbimõõdu erinevus on maksimaalselt 1,3 mm. Tarnimisel on kulumisrõnga siseläbimõõt 0,3–0,6 mm suurem kui tiiviku seeliku läbimõõt. Kui see vahe kulumise tõttu suureneb, väheneb pumba efektiivsus.

Käivitamine
Enne pumba käivitamist kontrollige, kas pumba korpus ja imitoru on vedelikuga täidetud. Pumpa ei tohi käivitada enne, kui see on õhutatud; isegi mitte lühidalt, et kontrollida pöörlemissuunda või tagada laagrite määrimine seisaku ajal, kuna võlli tihend ei talu töötamist ilma vedelikmäärdeta.

TP 65 kuni TP 300

Pumba korpuse ja tiiviku eemaldamine

1. Keerake lahti kruvid (pos. 7a) ja eemaldage ühenduskaitse (pos. 7).
2. Märkige mootori alus (pos. 2), pumba pea (pos. 77) ja pumba korpus (pos. 6), et neid saaks kokkupanemisel samasse asendisse paigutada.
3. Eemaldage kruvid (pos. 26) mootori alusest (pos. 2).
4. Paigaldage ja pingutage kruvid pumba pea väljatõmbeaukudesse.
5. Tõstke mootor koos pumba pea ja tiivikuga pumba korpuse küljest lahti.
6. Asetage mootor klemmikarbiga ülespoole ja veenduge, et see ei liigu teeninduse ajal.
7. Eemaldage O-rõngas (pos. 72a).
8. Eemaldage kruvi (pos. 68) ja seib (pos. 66).
9. Eemaldage tiivik (pos. 49) ja tiiviku kiil (pos. 11).

Võlli tihendi eemaldamine (10 baari)

1. Kontrollige võlli kahjustuste suhtes ja eemaldage peene smirgelriidega kõik purud. Määrige võlli seebiveega.
2. Eemaldage võlli tihendi vahetükk (pos. 61) (pos. 105).
3. Eemaldage võlli tihendi vedru.
4. Tõmmake pöörlev võlli tihendiosa välja kahe kruvikeeraja või spetsiaalse tööriista abil.

Võlli tihendi eemaldamine (25 baari)

1. Kontrollige võlli kahjustuste suhtes ja eemaldage peene smirgelriidega kõik purud. Määrige võlli seebiveega.
2. Eemaldage vahetükk (pos. 61), sealhulgas pöörlev võlli tihendiosa (pos. 105).

Pumba pea eemaldamine koos võlli tihendi korpusega

1. Eemaldage toru võlli tihendi jahutamiseks, kui see on paigaldatud.
2. Eemaldage kruvid (pos. 25), mis hoiavad pumba pead (pos. 77) ja mootori alust (pos. 2) koos.
3. Eemaldage pumba pea koos võlli tihendi korpusega.
4. Eemaldage O-rõngas (pos. 109).

Mootori aluse, pumba võlli ja ühenduse eemaldamine

1. Märkige mootori alus (pos. 2) ja mootor, et neid saaks kokkupanemisel samasse asendisse paigutada.
2. Eemaldage kruvid (pos. 29).
3. Eemaldage mootori alus (pos. 2).
4. Märkige pumba võlli äärik (pos. 51) ja ühendus (pos. 8a), et neid saaks kokkupanemisel samasse asendisse paigutada.
5. Eemaldage kruvid (pos. 23).
6. Eemaldage kruvi (pos. 13) ja seib (pos. 14) mootori võlli otsast.
7. Lõdvendage kruvid (pos. 9) ühenduses ja tõmmake ühendus tõmmitsa abil maha.

Statsionaarse võlli tihendiosa eemaldamine

1. Eemaldage kruvid (pos. 58a) ja paigaldage kaks kruvi võlli tihendi hoidiku väljatõmbeaukudesse (pos. 58).
2. Vabastage võlli tihendi hoidik (pos. 58) ja eemaldage see koos statsionaarse võlli tihendiosaga.
3. Eemaldage ettevaatlikult statsionaarne võlli tihendiosa kruvikeeraja abil.

Võlli tihendi hoidiku paigaldamine

1. Märkige statsionaarse võlli tihendiosa sisemus, kus asub võlli tihendi hoidiku tihvti auk.
2. Paigaldage võlli tihendi hoidik (pos. 58) pumba peale (pos. 77).
3. Paigaldage ja pingutage kruvid (pos. 58a).

Ühenduse, pumba võlli ja mootori aluse paigaldamine

1. Vajutage ühendus mootori võllile.
2. Paigaldage seib (pos. 14) ja kruvi (pos. 13) ning pingutage kruvi nii, et ühendus oleks lõpuni pressitud.
3. Pingutage kruvid (pos. 9).
4. Asetage pumba võll (pos. 51) ühendusele nii, et märgid oleksid kohakuti.
5. Paigaldage ja pingutage kergelt kruvid (pos. 23).
6. Joondage pumba võll mõõtevahendi abil. Võll ei tohi olla rohkem kui 4/100 mm kõver.

   Joonis 3 Pumba võlli joondamine
7. Pingutage kruvid (pos. 23).
8. Kontrollige võlli mõõtevahendi abil.
9. Paigaldage mootori alus mootorile nii, et märgid oleksid kohakuti.
10. Paigaldage ja pingutage kruvid (pos. 29).

Pumba pea paigaldamine koos võlli tihendi korpusega

1. Paigaldage O-rõngas (pos. 109).
2. Paigaldage pumba pea (pos. 77) mootori alusele (pos. 2) nii, et märgid oleksid kohakuti.
3. Paigaldage ja pingutage kruvid (pos. 29).

Võlli tihendi paigaldamine (10 baari)

1. Paigaldage statsionaarne võlli tihendiosa nii, et märk oleks augu poole.
2. Paigaldage pöörlev võlli tihendiosa (pos. 105) ja vedru võlli tihendi jaoks.
3. Paigaldage vahetükk (pos. 61).

Võlli tihendi paigaldamine (25 baari)

1. Paigaldage statsionaarne võlli tihendiosa nii, et märk oleks augu poole.
2. Paigaldage vahetükk (pos. 61), sealhulgas pöörlev võlli tihendiosa (pos. 105).

Tiiviku ja pumba korpuse paigaldamine

1. Paigaldage tiiviku kiil (pos. 11) ja tiivik (pos. 49).
2. Paigaldage seib (pos. 66) ja kruvi (pos. 68) ning pingutage kruvi.

Märkus Kruvi tuleb alati välja vahetada, kui see on eemaldatud, kuna see on tehases määritud lukustusvedelikuga.

3. Paigaldage O-rõngas (pos. 72a).
4. Tõstke mootor, sealhulgas mootori alus, pumba pea ja tiivik, ning paigaldage see pumba korpusele (pos. 6) nii, et märgid oleksid kohakuti.
5. Paigaldage kruvid (pos. 26) ja pingutage neist kaks.
6. Kontrollige, kas võll ja tiivik pöörlevad vabalt.
7. Pingutage teised kruvid.
8. Paigaldage ühenduskaitsmed (pos. 7) ja kruvid (pos. 7a).

TP 400

8.1 Pumba korpuse ja tiiviku eemaldamine

1. Lõdvendage kruvid (pos. 7a) ja eemaldage ühenduskaitmed (pos. 7).
2. Märkige mootoripukk (pos. 2), pumba pea (pos. 77) ja pumba korpus (pos. 6), et neid saaks kokkupanemisel samasse asendisse paigutada. Kui paigaldate uue pumba pea, märkige ainult mootoripukk (pos. 2) ja pumba korpus (pos. 6).
3. Eemaldage kruvid (pos. 26) mootoripukis (pos. 2).
4. Paigaldage ja pingutage kruvid pumba pea väljatõmbeavadesse.
5. Tõstke mootor koos pumba pea ja tiivikuga pumba korpuselt maha.
6. Asetage mootor klemmikarbiga ülespoole ja veenduge, et see ei saaks hoolduse ajal liikuda.
7. Eemaldage O-rõngad (pos. 72a).
8. Eemaldage kruvi (pos. 68) ja seib (pos. 66).
9. Eemaldage tiivik (pos. 49) ja tiiviku kiil (pos. 11).

Mootoripuki eemaldamine

1. Eemaldage võlli tihendi jahutustoru (pos. 32).
2. Eemaldage kruvid (pos. 58a).
3. Eemaldage kruvid (pos. 25), mis hoiavad pumba pea (pos. 77) ja mootoripuki (pos. 2) koos.
4. Paigaldage kaks kruvi (pos. 58a) võlli tihendi hoidiku (pos. 58) väljatõmbeavadesse ja pingutage need.
5. Eemaldage pumba pea, välja arvatud võlli tihendi hoidik (pos. 58).
6. Eemaldage O-rõngas (pos. 109).

Võlli tihendi eemaldamine

1. Kontrollige võlli kahjustuste suhtes ja eemaldage peene smirgelriidega kõik purud. Määrige võlli seebiveega.
2. Lõdvendage kruvid (pos. 103).
3. Eemaldage võlli tihendi vahetükk (pos. 61), sealhulgas võlli tihend (pos. 105) ja võlli tihendi hoidik (pos. 58).
4. Eemaldage juht (pos. 104).
5. Eemaldage võlli tihendi hoidik (pos. 58) vahetükilt ja võlli tihendilt.
6. Eemaldage kruvikeeraja abil ettevaatlikult statsionaarne võlli tihendi osa hoidikus (pos. 58).

Mootoripuki, pumba võlli ja ühenduse eemaldamine

1. Märkige mootoripukk (pos. 2) ja mootor, et neid saaks kokkupanemisel samasse asendisse paigutada.
2. Eemaldage kruvid (pos. 29).
3. Eemaldage mootoripukk (pos. 2).
4. Märkige pumba võlli (pos. 51) äärik ja ühendus (pos. 8a), et neid saaks kokkupanemisel samasse asendisse paigutada.
5. Eemaldage kruvid (pos. 23).
6. Eemaldage kruvi (pos. 13) ja seib (pos. 14) mootori võlli otsast.
7. Lõdvendage kruvid (pos. 9) ühenduses ja tõmmake ühendus tõmmitsa abil maha.

Ühenduse, pumba võlli ja mootoripuki paigaldamine

1. Vajutage ühendus mootori võllile.
2. Paigaldage seib (pos. 14) ja kruvi (pos. 13) ning pingutage kruvi nii, et ühendus surutakse lõpuni.
3. Pingutage kruvid (pos. 9).
4. Asetage pumba võll (pos. 51) ühendusele märgistustega joondatult.
5. Paigaldage ja kergelt pingutage kruvid (pos. 23).
6. Joondage pumba võll mõõteriista abil. Võll ei tohi olla rohkem kui 4/100 mm valesti joondatud.

   Joonis 4 Pumba võlli joondamine
7. Pingutage kruvid (pos. 23).
8. Kontrollige võlli mõõteriista abil. Paigaldage mootoripukk (pos. 2) mootorile märgistustega joondatult.
9. Paigaldage ja pingutage kruvid (pos. 29).

Võlli tihendi paigaldamine

1. Lükake juht (pos. 104) pumba võllile (pos. 51).
2. Paigaldage statsionaarne võlli tihendi osa võlli tihendi hoidikusse (pos. 58).
3. Paigaldage pöörlev võlli tihendi osa ja võlli tihendi vahetükk (pos. 61) võlli tihendi hoidikusse (pos. 58).
4. Lükake võlli tihendi hoidik (pos. 58) pumba võllile (pos. 51).

Pumba pea paigaldamine

1. Paigaldage O-rõngas (pos. 109).
2. Paigaldage pumba pea (pos. 77) mootoripukile (pos. 2) märgistustega joondatult.

Uue pumba pea paigaldamisel tuleb pumba korpuse (pos. 6) tühjendusava joondada pumba pea (pos. 77) tühjendusavaga. Vt joonis 5.

Joonis 5 Tühjendusava pumba korpuses ja pumba peas

3. Paigaldage ja pingutage kruvid (pos. 25).

Võlli tihendi reguleerimine

1. Lükake võlli tihendi hoidik (pos. 58) pumba peasse (pos. 77).
2. Paigaldage ja pingutage kruvid (pos. 58a).
3. Paigaldage 11 mm vahetükk hoidiku (pos. 58) ja juhi (pos. 104) vahele.
4. Lükake juht vastu hoidikut ja pingutage kruvid (pos. 103). Võlli tihendi joon peab olema terasseibiga samal tasapinnal.
5. Eemaldage vahetükk.

Tiiviku ja pumba korpuse paigaldamine

1. Paigaldage tiiviku kiil (pos. 11) ja tiivik (pos. 49).
2. Paigaldage seib (pos. 66) ja kruvi (pos. 68) ning pingutage kruvi.

Märkus Kruvi tuleb alati välja vahetada, kui see on eemaldatud, kuna see on tehases lukustusvedelikuga määritud.

3. Paigaldage O-rõngad (pos. 72a).
4. Tõstke mootor koos mootoripuki, pumba pea ja tiivikuga üles ning paigaldage see pumba korpusele (pos. 6) märgistustega joondatult.
5. Paigaldage kruvid (pos. 26) ja pingutage neist kaks.
6. Kontrollige, kas võll ja tiivik pöörlevad vabalt.
7. Pingutage ülejäänud kruvid.
8. Paigaldage toru võlli tihendi jahutamiseks (pos. 32).
9. Paigaldage ühenduskaitmed (pos. 7) ja kruvid (pos. 7a).

Joonised

TP 100 - TP2 00, 10 bar

TP 250, 10 bar

TP 65 - TP 300, 25 bar

TP 400, 25 bar
