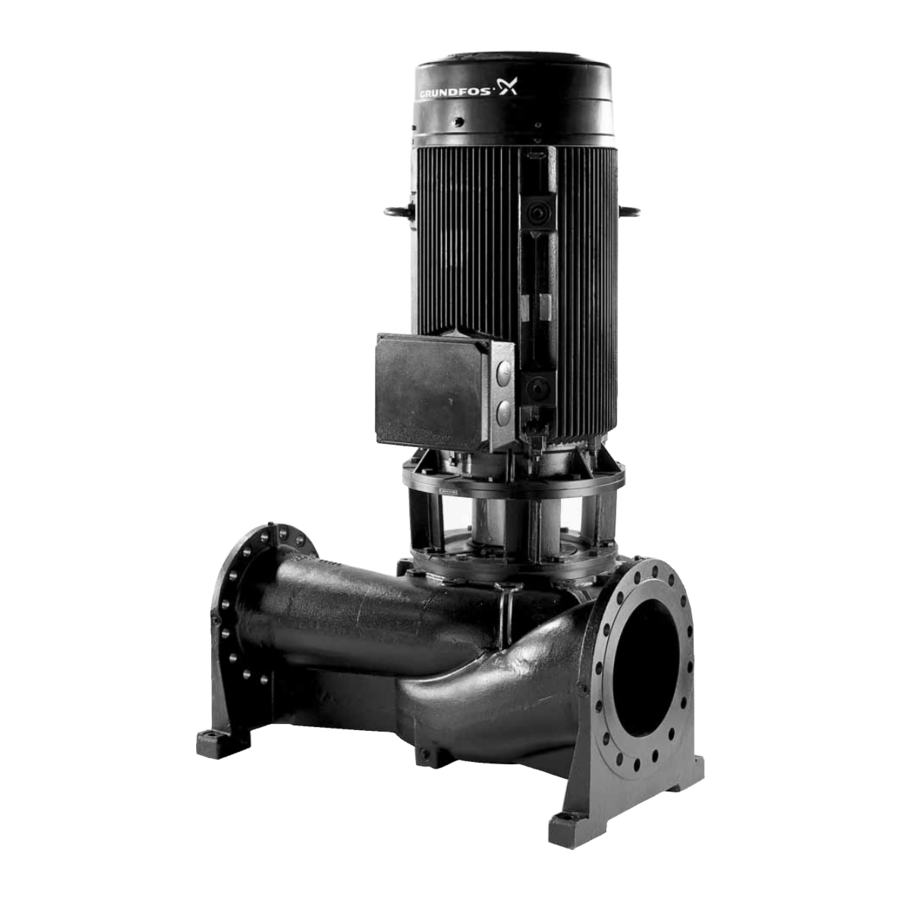

„Grundfos TP 400 Series“ TP 400 vadovas

Prieš atlikdami techninės priežiūros darbus, atidžiai perskaitykite šias techninės priežiūros instrukcijas. Montavimo ir techninės priežiūros darbai turi atitikti vietinius reglamentus ir priimtus geros praktikos kodeksus. Laikykitės gaminio montavimo ir naudojimo instrukcijose pateiktų saugos nurodymų.

Šiame dokumente naudojami simboliai

Jei nesilaikysite šių saugos nurodymų, galite susižaloti.

Pastaba Pastabos arba instrukcijos, kurios palengvina darbą ir užtikrina saugų veikimą.

Tipo identifikavimas

Duomenų lentelė, TP Series 400

1 pav. TP siurblio duomenų lentelė su ∅150 išleidimo flanšu

Poz.	Žymėjimas
1	Tipo žymėjimas
2	Modelis
3	Produkto numeris
4	Gamybos vieta
5	Gamybos metai ir savaitė
6	Serijos numeris
7	Maksimalus slėgis ir temperatūra
8	Nominalus srauto greitis
9	Aukštis esant nominaliam srauto greičiui
10	Greitis
11	Gamybos šalis

Tipo raktas

Veleno sandariklis

Standartiškai galima rinktis šiuos variantus:

Varianto kodas	Maksimalus slėgis
BBDE	10 barų
DBUE	25 barai

Veleno sandariklio kodai
Pozicijos nuo 1 iki 4 apima keturias dalis informacijos apie veleno sandariklį:

Šioje lentelėje paaiškinamos pozicijos 1, 2, 3 ir 4.

Pozicija	Tipas	Trumpas sandariklio aprašymas
1	B	Guminis dumplių sandariklis
	D	O žiedo sandariklis, subalansuotas
Pozicija	Tipas	Medžiaga
2 ir 3		Sintetinis anglis:
	B	Anglis, impregnuota derva
		Metalas:
	D	Plienas
		Karbitas:
	U	Volframo karbidas
Pozicija	Tipas	Medžiaga
4	E	EPDM

Siurblio kėlimas

Kelkite siurblį nailoniniais dirželiais ir grandinėmis.

Variklio kėlimo kilpos turi būti naudojamos tik varikliui kelti.
Kėlimo kilpos negali būti naudojamos visam siurbliui kelti.

Sukimo momentai ir tepalai

Loctite 243: produkto Nr. V7137215.
Rocol 22: produkto Nr. RM2924.

Aptarnavimo įrankiai

Specialūs įrankiai

Poz.	Žymėjimas	Skirta poz.	Papildoma informacija	Produkto numeris
A			∅48	70007172
	Veleno sandariklio perforatorius	105	∅55	70007173
			∅60	70007174
B	Diržinis veržliaraktis	49	48"	SV0853

Standartiniai įrankiai

Sukimo momento įrankiai

Poz.	Žymėjimas	Skirta poz.	Papildoma informacija	Produkto numeris
I	Sukimo momento veržliaraktis	G, H	4–20 Nm	SV0292
			20–100 Nm	SV0269
			30–300 Nm	SV0500
J	Žiedinis įdėklo įrankis	I	M6 – 10 mm	SV0310
			M8 – 13 mm	SV0294
			M10 – 17 mm	SV0270
			M12 – 19 mm	SV0271
			M16 – 24 mm	SV0524

Išmontavimas ir surinkimas

Bendra informacija
Dalių pozicijų numeriai (skaitmenys) nurodo brėžinius ir dalių sąrašus, o įrankių pozicijų numeriai (raidės) nurodo skyrių Aptarnavimo įrankiai.

Prieš išmontuojant

• Išjunkite maitinimo šaltinį ir įsitikinkite, kad jo negalima netyčia įjungti.
• Uždarykite izoliavimo sklendes, jei jos sumontuotos, ir įsitikinkite, kad jų negalima netyčia atidaryti.
• Prieš pradėdami dirbti su gaminiu, leiskite gaminiui ir pumpuojamam skysčiui atvėsti.
• Atkreipkite dėmesį į siurblio svorio centrą, kad jis neapvirstų. Tai ypač svarbu ilgų siurblių atveju.

Prieš surenkant

• Išvalykite ir patikrinkite visas dalis.
• Sugedusias dalis pakeiskite naujomis.
• Užsisakykite reikiamus aptarnavimo rinkinius.
• Visada pakeiskite tarpiklius ir O žiedus.

Surinkimo metu

• Sutepkite ir priveržkite varžtus ir veržles iki skyriuje Sukimo momentai ir tepalai nurodyto sukimo momento.

Veleno sandariklis
Nėra neįprasta, kad veleno sandariklis šiek tiek praleidžia skystį per pirmąsias darbo valandas, tačiau vėliau jis prisitrina ir būna sandarus. Esant dideliems skysčio temperatūros svyravimams arba stovint, gali atsirasti nedidelių trumpalaikių nuotėkių. Mechaniniai veleno sandarikliai niekada nebūna visiškai sandarūs. Siekiant užtikrinti slydimo paviršių tepimą, nedidelis skysčio kiekis prasiskverbia. Skystis paprastai išgaruoja iš karto. Jei siurblys yra izoliuotas, išgaravęs skystis turi būti pašalintas nekondensuojant izoliacinėje medžiagoje.

Dėvėjimosi žiedai
Dėvėjimosi žiedas (poz. 45 ir 45b) turi būti pakeistas, jei žiedo ir sparnuotės sijono skersmens skirtumas yra didesnis nei 1,3 mm. Pristatymo metu vidinis dėvėjimosi žiedo skersmuo yra 0,3–0,6 mm didesnis nei sparnuotės sijono skersmuo. Kai šis tarpas padidėja dėl susidėvėjimo, sumažėja siurblio efektyvumas.

Paleidimas
Prieš paleisdami siurblį patikrinkite, ar siurblio korpusas ir siurbimo vamzdis yra užpildyti skysčiu. Siurblio negalima paleisti, kol jis nebuvo išleistas; net trumpam, norint patikrinti sukimosi kryptį arba užtikrinti guolių tepimą stovint, nes veleno sandariklis negali veikti be skysčio tepimo.

TP 65 iki TP 300

Siurblio korpuso ir sparnuotės nuėmimas

1. Atsukite varžtus (poz. 7a) ir nuimkite movos apsaugas (poz. 7).
2. Pažymėkite variklio stovą (poz. 2), siurblio galvutę (poz. 77) ir siurblio korpusą (poz. 6), kad surinkdami juos galėtumėte pastatyti į tą pačią padėtį.
3. Atsukite varžtus (poz. 26) variklio stove (poz. 2).
4. Įstatykite ir priveržkite varžtus siurblio galvutės ištraukimo angose.
5. Pakelkite variklį su siurblio galvute ir sparnuote nuo siurblio korpuso.
6. Padėkite variklį gnybtų dėžute į viršų ir įsitikinkite, kad jis negali pajudėti atliekant techninę priežiūrą.
7. Nuimkite O-žiedą (poz. 72a).
8. Atsukite varžtą (poz. 68) ir poveržlę (poz. 66).
9. Nuimkite sparnuotę (poz. 49) ir sparnuotės pleištą (poz. 11).

Veleno sandariklio nuėmimas (10 barų)

1. Patikrinkite, ar velenas nepažeistas, ir pašalinkite visus įbrėžimus smulkiu švitriniu audiniu. Patepkite veleną muiluotu vandeniu.
2. Nuimkite veleno sandariklio tarpiklį (poz. 61) (poz. 105).
3. Nuimkite veleno sandariklio spyruoklę.
4. Ištraukite besisukančią veleno sandariklio dalį naudodami du atsuktuvus arba specialų įrankį.

Veleno sandariklio nuėmimas (25 barų)

1. Patikrinkite, ar velenas nepažeistas, ir pašalinkite visus įbrėžimus smulkiu švitriniu audiniu. Patepkite veleną muiluotu vandeniu.
2. Nuimkite tarpiklį (poz. 61) kartu su besisukančia veleno sandariklio dalimi (poz. 105).

Siurblio galvutės su veleno sandariklio korpusu nuėmimas

1. Nuimkite vamzdį, skirtą veleno sandariklio aušinimui, jei jis sumontuotas.
2. Atsukite varžtus (poz. 25), laikančius siurblio galvutę (poz. 77) ir variklio stovą (poz. 2) kartu.
3. Nuimkite siurblio galvutę kartu su veleno sandariklio korpusu.
4. Nuimkite O-žiedą (poz. 109).

Variklio stovo, siurblio veleno ir movos nuėmimas

1. Pažymėkite variklio stovą (poz. 2) ir variklį, kad surinkdami juos galėtumėte pastatyti į tą pačią padėtį.
2. Atsukite varžtus (poz. 29).
3. Nuimkite variklio stovą (poz. 2).
4. Pažymėkite siurblio veleno flanšą (poz. 51) ir movą (poz. 8a), kad surinkdami juos galėtumėte pastatyti į tą pačią padėtį.
5. Atsukite varžtus (poz. 23).
6. Atsukite varžtą (poz. 13) ir poveržlę (poz. 14) variklio veleno gale.
7. Atsukite varžtus (poz. 9) movoje ir nuimkite movą naudodami traukiklį.

Stacionarios veleno sandariklio dalies nuėmimas

1. Atsukite varžtus (poz. 58a) ir įstatykite du varžtus į veleno sandariklio fiksatoriaus (poz. 58) ištraukimo angas.
2. Atlaisvinkite veleno sandariklio fiksatorių (poz. 58) ir nuimkite jį kartu su stacionaria veleno sandariklio dalimi.
3. Atsargiai nuimkite stacionarią veleno sandariklio dalį naudodami atsuktuvą.

Veleno sandariklio fiksatoriaus montavimas

1. Pažymėkite stacionarios veleno sandariklio dalies vidinę pusę toje vietoje, kur yra veleno sandariklio fiksatoriaus kaiščio anga.
2. Uždėkite veleno sandariklio fiksatorių (poz. 58) ant siurblio galvutės (poz. 77).
3. Įstatykite ir priveržkite varžtus (poz. 58a).

Movos, siurblio veleno ir variklio stovo montavimas

1. Užmaukite movą ant variklio veleno.
2. Uždėkite poveržlę (poz. 14) ir varžtą (poz. 13) ir priveržkite varžtą, kad mova būtų prispausta.
3. Priveržkite varžtus (poz. 9).
4. Uždėkite siurblio veleną (poz. 51) ant movos, sulygiuodami žymes.
5. Įstatykite ir šiek tiek priveržkite varžtus (poz. 23).
6. Sulygiuokite siurblio veleną naudodami matavimo matuoklį. Velenas turi būti ne daugiau kaip 4/100 mm kreivas.

   Fig. 3 Siurblio veleno sulygiavimas
7. Priveržkite varžtus (poz. 23).
8. Patikrinkite veleną naudodami matavimo matuoklį.
9. Uždėkite variklio stovą ant variklio, sulygiuodami žymes.
10. Įstatykite ir priveržkite varžtus (poz. 29).

Siurblio galvutės su veleno sandariklio korpusu montavimas

1. Uždėkite O-žiedą (poz. 109).
2. Uždėkite siurblio galvutę (poz. 77) ant variklio stovo (poz. 2), sulygiuodami žymes.
3. Įstatykite ir priveržkite varžtus (poz. 29).

Veleno sandariklio montavimas (10 barų)

1. Uždėkite stacionarią veleno sandariklio dalį su žyme, nukreipta į angą.
2. Uždėkite besisukančią veleno sandariklio dalį (poz. 105) ir veleno sandariklio spyruoklę.
3. Uždėkite tarpiklį (poz. 61).

Veleno sandariklio montavimas (25 barų)

1. Uždėkite stacionarią veleno sandariklio dalį su žyme, nukreipta į angą.
2. Uždėkite tarpiklį (poz. 61) kartu su besisukančia veleno sandariklio dalimi (poz. 105).

Sparnuotės ir siurblio korpuso montavimas

1. Įstatykite sparnuotės pleištą (poz. 11) ir sparnuotę (poz. 49).
2. Uždėkite poveržlę (poz. 66) ir varžtą (poz. 68) ir priveržkite varžtą.

Pastaba Varžtą visada reikia pakeisti, jei jis buvo išsuktas, nes jis gamykloje sutepamas fiksavimo skysčiu.

3. Uždėkite O-žiedą (poz. 72a).
4. Pakelkite variklį kartu su variklio stovu, siurblio galvute ir sparnuote ir uždėkite jį ant siurblio korpuso (poz. 6), sulygiuodami žymes.
5. Įstatykite varžtus (poz. 26) ir priveržkite du iš jų.
6. Patikrinkite, ar velenas ir sparnuotė laisvai sukasi.
7. Priveržkite kitus varžtus.
8. Uždėkite movos apsaugas (poz. 7) ir varžtus (poz. 7a).

TP 400

8.1 Siurblio korpuso ir sparnuotės nuėmimas

1. Atsukite varžtus (poz. 7a) ir nuimkite movos apsaugas (poz. 7).
2. Pažymėkite variklio stovą (poz. 2), siurblio galvutę (poz. 77) ir siurblio korpusą (poz. 6), kad surinkdami galėtumėte juos padėti į tą pačią padėtį. Jei montuojate naują siurblio galvutę, pažymėkite tik variklio stovą (poz. 2) ir siurblio korpusą (poz. 6).
3. Išsukite varžtus (poz. 26) variklio stove (poz. 2).
4. Įstatykite ir priveržkite varžtus siurblio galvutės ištraukimo angose.
5. Pakelkite variklį su siurblio galvute ir sparnuote nuo siurblio korpuso.
6. Paguldykite variklį gnybtų dėžute į viršų ir įsitikinkite, kad jis negali pajudėti aptarnavimo metu.
7. Nuimkite O žiedus (poz. 72a).
8. Išsukite varžtą (poz. 68) ir poveržlę (poz. 66).
9. Nuimkite sparnuotę (poz. 49) ir sparnuotės šponkę (poz. 11).

Variklio stovo nuėmimas

1. Nuimkite vamzdį, skirtą veleno sandariklio aušinimui (poz. 32).
2. Išsukite varžtus (poz. 58a).
3. Išsukite varžtus (poz. 25), laikančius siurblio galvutę (poz. 77) ir variklio stovą (poz. 2) kartu.
4. Įstatykite du varžtus (poz. 58a) į veleno sandariklio fiksatoriaus (poz. 58) ištraukimo angas ir juos priveržkite.
5. Nuimkite siurblio galvutę, neįskaitant veleno sandariklio fiksatoriaus (poz. 58).
6. Nuimkite O žiedą (poz. 109).

Veleno sandariklio nuėmimas

1. Patikrinkite, ar velenas nepažeistas, ir pašalinkite visus nelygumus smulkiu švitriniu audiniu. Sutepkite veleną muiluotu vandeniu.
2. Atsukite varžtus (poz. 103).
3. Nuimkite veleno sandariklio tarpiklį (poz. 61), įskaitant veleno sandariklį (poz. 105) ir veleno sandariklio fiksatorių (poz. 58).
4. Nuimkite stūmiklį (poz. 104).
5. Nuimkite veleno sandariklio fiksatorių (poz. 58) nuo tarpiklio ir veleno sandariklio.
6. Atsargiai išimkite stacionarią veleno sandariklio dalį iš fiksatoriaus (poz. 58) atsuktuvu.

Variklio stovo, siurblio veleno ir movos nuėmimas

1. Pažymėkite variklio stovą (poz. 2) ir variklį, kad surinkdami galėtumėte juos padėti į tą pačią padėtį.
2. Išsukite varžtus (poz. 29).
3. Nuimkite variklio stovą (poz. 2).
4. Pažymėkite siurblio veleno flanšą (poz. 51) ir movą (poz. 8a), kad surinkdami galėtumėte juos padėti į tą pačią padėtį.
5. Išsukite varžtus (poz. 23).
6. Išsukite varžtą (poz. 13) ir poveržlę (poz. 14) variklio veleno gale.
7. Atsukite varžtus (poz. 9) movoje ir nuimkite movą traukikliu.

Movos, siurblio veleno ir variklio stovo montavimas

1. Užmaukite movą ant variklio veleno.
2. Uždėkite poveržlę (poz. 14) ir varžtą (poz. 13) ir priveržkite varžtą, kad mova būtų prispausta.
3. Priveržkite varžtus (poz. 9).
4. Uždėkite siurblio veleną (poz. 51) ant movos, sulygiuodami žymes.
5. Įstatykite ir šiek tiek priveržkite varžtus (poz. 23).
6. Sulygiuokite siurblio veleną naudodami matavimo prietaisą. Veleno nuokrypis turi būti ne didesnis kaip 4/100 mm.

   Pav. 4 Siurblio veleno sulygiavimas
7. Priveržkite varžtus (poz. 23).
8. Patikrinkite veleną naudodami matavimo prietaisą. Uždėkite variklio stovą (poz. 2) ant variklio, sulygiuodami žymes.
9. Įstatykite ir priveržkite varžtus (poz. 29).

Veleno sandariklio montavimas

1. Užmaukite stūmiklį (poz. 104) ant siurblio veleno (poz. 51).
2. Įstatykite stacionarią veleno sandariklio dalį į veleno sandariklio fiksatorių (poz. 58).
3. Įstatykite besisukančią veleno sandariklio dalį ir veleno sandariklio tarpiklį (poz. 61) į veleno sandariklio fiksatorių (poz. 58).
4. Užmaukite veleno sandariklio fiksatorių (poz. 58) ant siurblio veleno (poz. 51).

Siurblio galvutės montavimas

1. Uždėkite O žiedą (poz. 109).
2. Uždėkite siurblio galvutę (poz. 77) ant variklio stovo (poz. 2), sulygiuodami žymes.

Montuojant naują siurblio galvutę, drenažo anga siurblio korpuse (poz. 6) turi būti sulygiuota su drenažo anga siurblio galvutėje (poz. 77). Žr. 5 pav.

Pav. 5 Drenažo anga siurblio korpuse ir siurblio galvutėje

3. Įstatykite ir priveržkite varžtus (poz. 25).

Veleno sandariklio reguliavimas

1. Įstumkite veleno sandariklio fiksatorių (poz. 58) į siurblio galvutę (poz. 77).
2. Įstatykite ir priveržkite varžtus (poz. 58a).
3. Įstatykite 11 mm atstumą tarp fiksatoriaus (poz. 58) ir stūmiklio (poz. 104).
4. Prispauskite stūmiklį prie fiksatoriaus ir priveržkite varžtus (poz. 103). Linija ant veleno sandariklio turi būti viename lygyje su plienine poveržle.
5. Nuimkite atstumą.

Sparnuotės ir siurblio korpuso montavimas

1. Įstatykite sparnuotės šponkę (poz. 11) ir sparnuotę (poz. 49).
2. Uždėkite poveržlę (poz. 66) ir varžtą (poz. 68) ir priveržkite varžtą.

Pastaba. Varžtą visada reikia pakeisti, jei jis buvo išsuktas, nes jis gamykloje suteptas fiksavimo skysčiu.

3. Uždėkite O žiedus (poz. 72a).
4. Pakelkite variklį, įskaitant variklio stovą, siurblio galvutę ir sparnuotę, ir uždėkite jį ant siurblio korpuso (poz. 6), sulygiuodami žymes.
5. Įstatykite varžtus (poz. 26) ir priveržkite du iš jų.
6. Patikrinkite, ar velenas ir sparnuotė laisvai sukasi.
7. Priveržkite kitus varžtus.
8. Įstatykite vamzdį, skirtą veleno sandariklio aušinimui (poz. 32).
9. Uždėkite movos apsaugas (poz. 7) ir varžtus (poz. 7a).

Brėžiniai

TP 100 - TP2 00, 10 barų

TP 250, 10 barų

TP 65 - TP 300, 25 barų

TP 400, 25 barų

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Grundfos TP 400 Series“ TP 400 vadovas

Prieinamos kalbos
