LG SN5Y - Сымсыз дыбыс тақтасының нұсқаулығы

Құрылғыны қолданар алдында осы нұсқаулықты мұқият оқып шығыңыз және болашақта анықтама ретінде сақтап қойыңыз.

Кеңейтілген мүмкіндіктердің нұсқауларын көру үшін http://www.lg.com сайтына кіріп, Пайдаланушы нұсқаулығын жүктеп алыңыз. Осы нұсқаулықтағы кейбір мазмұн сіздің құрылғыңыздан өзгеше болуы мүмкін.

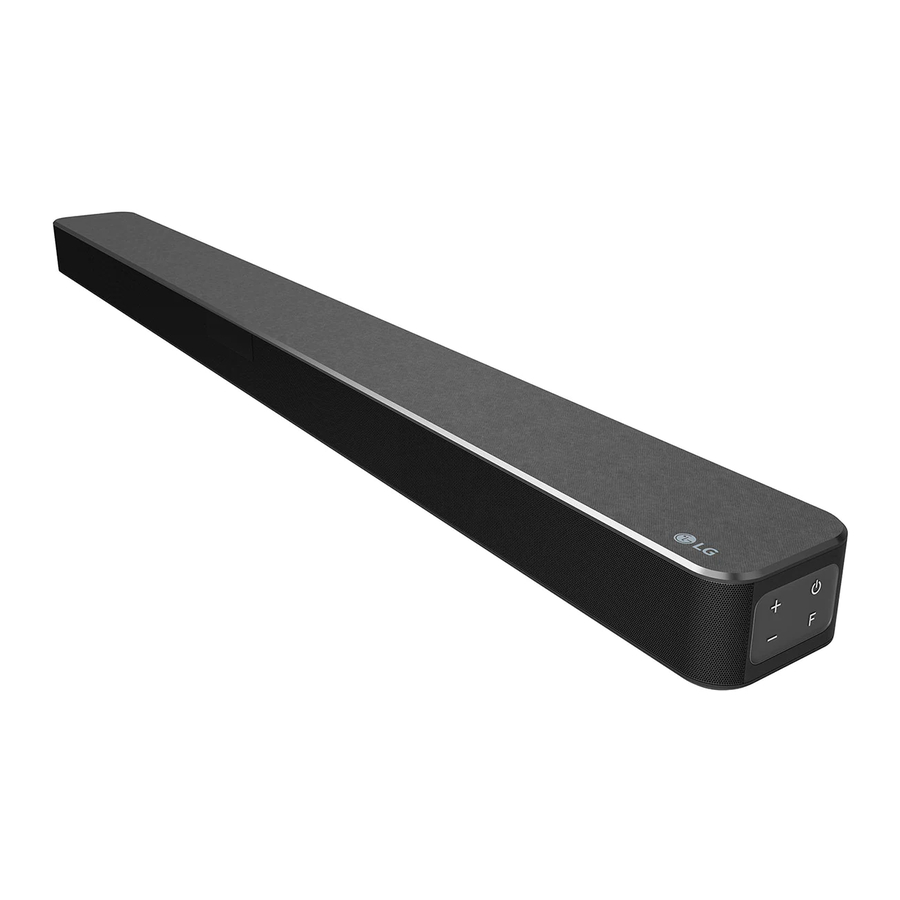

Алдыңғы панель

(Күту режимі) - Құрылғыны ҚОСАДЫ немесе ӨШІРЕДІ.

F (Функция) - Функцияны таңдайды.

-/+ (Дыбыс деңгейі) - Дыбыс деңгейін реттейді.

Артқы панель

DC IN - Айнымалы ток адаптеріне қосыңыз.

OPTICAL IN - Оптикалық құрылғыға қосыңыз.

HDMI IN - HDMI OUT бар құрылғыға қосыңыз.

HDMI OUT (TV ARC) - Теледидарға қосыңыз.

USB порты - USB құрылғысына қосыңыз.

Оптикалық кабельді дұрыс туралап, қосыңыз; дұрыс тураламау ұяға зақым келтіруі мүмкін.

Сабвуферді қосу

Сымсыз сабвуферді дыбыс тақтасының жанына қойып, төмендегі қадамдарды орындаңыз.

1. Дыбыс тақтасының және сымсыз сабвуфердің қуат сымын розеткаға қосыңыз.
2. Дыбыс тақтасын қосыңыз.
   • Дыбыс тақтасы мен сымсыз сабвуфер автоматты түрде қосылады. Сабвуфердің жасыл жарықдиоды жанады.

Сабвуферді қолмен қосу

Егер сабвуфер дыбыс шығармаса, қолмен қосып көріңіз.

1. Сымсыз сабвуфердің артқы жағындағы PAIRING (Жұптастыру) түймесін басыңыз.
   • Сымсыз сабвуфердің артқы жағындағы жасыл жарықдиод жылдам жыпылықтайды.
     (Егер жасыл жарықдиод жыпылықтамаса, PAIRING (Жұптастыру) түймесін басып тұрыңыз.)
2. Дыбыс тақтасын қосыңыз.
   • Жұптастыру аяқталды. Сымсыз сабвуфердің артқы жағындағы жасыл жарықдиод жанады.

Сымсыз кедергіні болдырмау үшін дыбыс тақтасы мен сабвуферді құрылғыдан (мысалы, сымсыз маршрутизатор, микротолқынды пеш және т.б.) 1 м-ден астам қашықтықта ұстаңыз.

Теледидарды қосу

Дыбыс тақтасы мен теледидарды оптикалық () немесе HDMI ARC () арқылы қосыңыз.

Оптикалық қосылым

1. Дыбыс тақтасын теледидарға оптикалық кабель арқылы қосыңыз.
2. Теледидардың параметрлер мәзірінде [External Speaker (Optical)] (Сыртқы динамик (Оптикалық)) тармағын орнатыңыз.


HDMI (ARC) қосылымы

1. Дыбыс тақтасын теледидарға HDMI кабелі арқылы қосыңыз.
2. Теледидардың параметрлер мәзірінде [External Speaker (HDMI ARC)] (Сыртқы динамик (HDMI ARC)) тармағын орнатыңыз.


• Егер теледидарыңыз HDMI ARC-ті қолдамаса, HDMI қосылымы қолжетімсіз.
• Егер бұл құрылғы OPTICAL және ARC арқылы бір уақытта қосылса, ARC сигналының басымдығы жоғары болады.

Қосымша құрылғыны қосу

1. Сыртқы құрылғыға төмендегідей қосылыңыз.

2. F түймесін бірнеше рет басу арқылы кіріс көзін орнатыңыз.

Қашықтан басқару пульті

: Өткізіп жіберу/Іздеу

: Ойнату/Кідірту ("Play/Pause")

• Bluetooth қосылымын құлыптау (BT LOCK): F түймесін бірнеше рет басу арқылы Bluetooth функциясын таңдаңыз.
  түймесін ұзақ басып тұрып, оны қайтадан басып, Bluetooth қосылымын тек BT және LG TV-мен шектеңіз.

SOUND EFFECT (Дыбыс эффектісі): Дыбыс эффектісі режимін таңдайды.

• TV remote (Теледидар пульті): SOUND EFFECT (Дыбыс эффектісі) түймесін ұзақ басып тұрып, теледидардың қашықтан басқару пультін пайдалану үшін оны қайтадан басыңыз.

FOLDER (Қапшық): Қапшықты іздейді.

: Файлдың, кіріс көзінің немесе қосылған Bluetooth құрылғысының атауын көрсетеді.

• Auto Power ON/OFF (Автоматты түрде қосу/өшіру): түймесін ұзақ басып тұрып, оны қайтадан басыңыз.

: Әр динамиктің дыбыс деңгейін реттейді.

• Surround sound (Көлемді дыбыс): түймесін ұзақ басып тұрып, оны қайтадан басыңыз.

REPEAT (Қайталау): Файлдарыңызды қайта-қайта немесе кездейсоқ тыңдайды.

Батареяны ауыстыру

Қосымша ақпарат

Техникалық сипаттама

Энергия тұтыну	Негізгі жапсырманы қараңыз.
Айнымалы ток адаптері	Үлгі: DA-50F25 Өндіруші: Asian Power Devices Inc. Кіріс: 100 - 240 V ~ 50 - 60 Hz Шығыс: 25 V 2 A
	Үлгі: MS-Z2000R250-050D0-P Өндіруші: MOSO POWER SUPPLY TECHNOLOGY CO., LTD. Кіріс: 100 - 240 V ~ 50/60 Hz Шығыс: 25 V 2 A
Өлшемдері (Е x Б x Т)	Шамамен 890.0 мм X 57.0 мм X 85.0 мм Аяғымен
Шиналық қуат көзі (USB)	5 V 500 mA
Күшейткіш (Жалпы RMS шығыс қуаты)	400 W RMS

Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Артқы динамиктерге дайын
Бөлек сатылатын артқы динамиктер жинағымен қоршаған дыбысқа дайын. (SPK8-S)

АШЫҚ БАСТАПҚЫ БАҒДАРЛАМАЛЫҚ ҚАМТАМАСЫЗ ЕТУ ТУРАЛЫ ЕСКЕРТУ АҚПАРАТЫ

Осы өнімде қамтылған GPL, LGPL, MPL және басқа да ашық бастапқы лицензиялар бойынша бастапқы кодты алу үшін http://opensource.lge.com сайтына кіріңіз.

Бастапқы кодтан басқа, барлық сілтеме жасалған лицензия шарттары, кепілдіктен бас тартулар және авторлық құқық туралы ескертулер жүктеп алу үшін қол жетімді.

LG Electronics сонымен қатар сізге ашық бастапқы кодты CD-ROM дискісінде осындай таратуды орындау құнын (мысалы, медиа, жеткізу және өңдеу құнын) жабатын ақыға opensource@lge.com электрондық поштасына сұрау жіберу арқылы ұсынады.

Бұл ұсыныс осы өнімді соңғы рет жөнелткеннен кейін үш жыл бойы жарамды. Бұл ұсыныс осы ақпаратты алған кез келген адамға жарамды.

ҚУАТ: Бұл құрылғы 100 - 240 V ~ 50 - 60 Hz желілік қуат көзінде жұмыс істейді.

Сымдар: Бұл құрылғы BS 1363 мақұлданған негізгі штепсельмен жабдықталған. Сақтандырғышты ауыстырған кезде әрқашан бірдей номиналды сақтандырғышты пайдаланыңыз және BS 1362 стандартына сәйкес мақұлданған. Ешқашан бұл штепсельді сақтандырғыш қақпағы алынған күйде пайдаланбаңыз. Сақтандырғыш қақпағын ауыстыру үшін дилеріңізге хабарласыңыз. Егер жеткізілген штепсель түрі сіздің үйіңіздегі розеткаларға сәйкес келмесе, штепсельді алып тастап, сәйкес түрін орнату керек. Төмендегі сымдарды қосу нұсқауларын қараңыз:

Осы құрылғының желілік сымынан алынған желілік штепсель жойылуы керек. Сымдары ашық желілік штепсель желілік розеткаға салынса, қауіпті. Ешбір сымды жерге тұйықтау түйреуішіне қоспаңыз, ол E әрпімен немесе жерге тұйықтау белгісімен 6 белгіленген немесе жасыл немесе жасыл және сары түсті. Егер қандай да бір басқа штепсель орнатылса, штепсельдегі сақтандырғыштың бірдей номиналын пайдаланыңыз.

Осы желілік сымдағы сымдар келесі кодтарға сәйкес түсті:

• КӨК: НЕЙТРАЛ, ҚОҢЫР: ТОҚТА - Осы құрылғының желілік сымындағы сымдардың түстері сіздің штепселіңіздегі терминалдарды анықтайтын түсті белгілеумен сәйкес келмеуі мүмкін болғандықтан, келесідей әрекет етіңіз: Көк түсті сым N әрпімен белгіленген немесе қара түсті терминалға қосылуы керек. Қоңыр түсті сым L әрпімен белгіленген немесе қызыл түсті терминалға қосылуы керек.

2105_Rev02

www.lg.com
Copyright © 2020-2021 LG Electronics Inc. Барлық құқықтар қорғалған.
