LG SN5Y - Manual de la barra de sonido inalámbrica

Por favor, lea este manual cuidadosamente antes de operar su equipo y consérvelo para futuras referencias.

Para ver las instrucciones de las funciones avanzadas, visite http://www.lg.com y luego descargue el Manual del propietario. Parte del contenido de este manual puede diferir de su unidad.

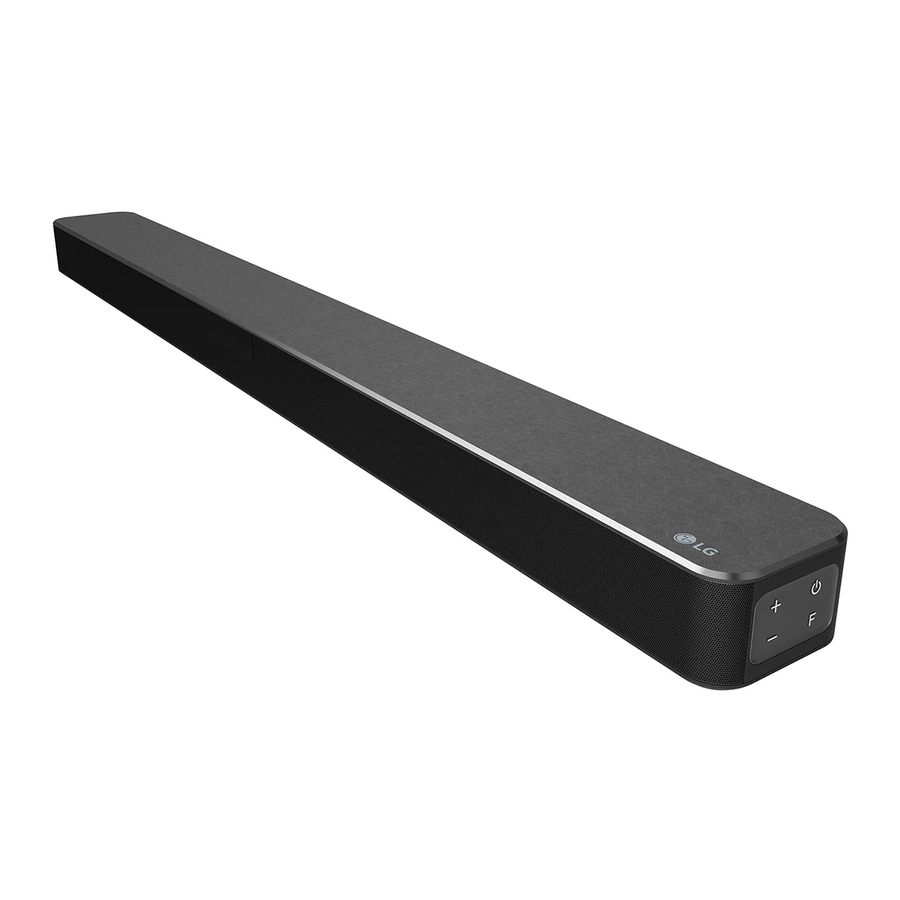

Panel frontal

(Standby) - Enciende o apaga la unidad.

F (Function) (Función) - Selecciona la función.

-/+ (Volume) (Volumen) - Ajusta el volumen.

Panel trasero

DC IN - Conectar al adaptador de CA.

OPTICAL IN - Conectar a un dispositivo óptico.

HDMI IN - Conectar al dispositivo con HDMI OUT.

HDMI OUT (TV ARC) - Conectar a un televisor.

Puerto USB - Conectar a un dispositivo USB.

Asegúrese de alinear y conectar correctamente el cable óptico; una alineación incorrecta puede dañar la toma.

Conexión del subwoofer

Coloque el subwoofer inalámbrico cerca de la barra de sonido y siga los pasos a continuación.

1. Conecte el cable de alimentación de la barra de sonido y el subwoofer inalámbrico a la toma de corriente.
2. Encienda la barra de sonido.
   • La barra de sonido y el subwoofer inalámbrico se conectarán automáticamente. El LED verde del subwoofer se enciende.

Conexión manual del subwoofer

Si el subwoofer no emite sonido, intente conectarlo manualmente.

1. Presione PAIRING (Emparejamiento) en la parte posterior del subwoofer inalámbrico.
   • El LED verde en la parte posterior del subwoofer inalámbrico parpadea rápidamente.
     (Si el LED verde no parpadea, mantenga presionado PAIRING (Emparejamiento)).
2. Encienda la barra de sonido.
   • El emparejamiento se ha completado. El LED verde en la parte posterior del subwoofer inalámbrico se enciende.

Mantenga la barra de sonido y el subwoofer alejados del dispositivo (por ejemplo, enrutador inalámbrico, horno microondas, etc.) a más de 1 m para evitar interferencias inalámbricas.

Conexión del televisor

Conecte la barra de sonido y el televisor mediante Optical (Óptico) () o HDMI ARC ().

Conexión óptica

1. Conecte la barra de sonido al televisor mediante un cable óptico.
2. Configure [External Speaker (Optical)] (Altavoz externo (óptico)) en el menú de configuración de su televisor.


Conexión HDMI (ARC)

1. Conecte la barra de sonido al televisor mediante un cable HDMI.
2. Configure [External Speaker (HDMI ARC)] (Altavoz externo (HDMI ARC)) en el menú de configuración de su televisor.


• La conexión HDMI no está disponible si su televisor no es compatible con HDMI ARC.
• Si esta unidad está conectada por OPTICAL (ÓPTICO) y ARC al mismo tiempo, la señal ARC tiene una prioridad más alta.

Conexión de dispositivo adicional

1. Conéctese al dispositivo externo de la siguiente manera.

2. Configure la fuente de entrada presionando F repetidamente.

Control remoto

: Saltar/Buscar

: Play (Reproducir)/Pause (Pausa)

• Bluetooth connection lock (BT LOCK) (Bloqueo de conexión Bluetooth): Seleccione la función Bluetooth presionando F repetidamente.
  Mantenga presionado y presiónelo nuevamente para limitar la conexión Bluetooth solo a BT y LG TV.

SOUND EFFECT (Efecto de sonido): Selecciona un modo de efecto de sonido.

• TV remote (Control remoto del televisor): Mantenga presionado SOUND EFFECT (Efecto de sonido) y presiónelo nuevamente para usar el control remoto del televisor.

FOLDER (Carpeta): Busca una carpeta.

: Muestra la información de un archivo, una fuente de entrada o el nombre del dispositivo Bluetooth conectado.

• Auto Power ON/OFF (Encendido/Apagado automático): Mantenga presionado y presiónelo nuevamente.

: Ajusta el nivel de sonido de cada altavoz.

• Surround sound (Sonido envolvente): Mantenga presionado y presiónelo nuevamente.

REPEAT (Repetir): Escucha sus archivos repetida o aleatoriamente.

Reemplazo de la batería

Información adicional

Especificación

Consumo de energía	Consulte la etiqueta principal.
Adaptador de CA	Modelo: DA-50F25 Fabricante: Asian Power Devices Inc. Entrada: 100 - 240 V ~ 50 - 60 Hz Salida: 25 V 2 A
	Modelo: MS-Z2000R250-050D0-P Fabricante: MOSO POWER SUPPLY TECHNOLOGY CO., LTD. Entrada: 100 - 240 V ~ 50/60 Hz Salida: 25 V 2 A
Dimensiones (An. x Al. x Pr.)	Aprox. 890,0 mm X 57,0 mm X 85,0 mm Con pie
Fuente de alimentación del bus (USB)	5 V 500 mA
Amplificador (Potencia de salida RMS total)	400 W RMS

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Listo para altavoces traseros
Listo para sonido envolvente con el kit de altavoces traseros que se vende por separado. (SPK8-S)

INFORMACIÓN SOBRE EL AVISO DE SOFTWARE DE CÓDIGO ABIERTO

Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de código abierto, que está contenido en este producto, visite http://opensource.lge.com.

Además del código fuente, todos los términos de licencia, las renuncias de garantía y los avisos de derechos de autor a los que se hace referencia están disponibles para su descarga.

LG Electronics también le proporcionará el código fuente abierto en CD-ROM por un cargo que cubre el costo de realizar dicha distribución (como el costo de los medios, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com.

Esta oferta es válida por un período de tres años después de nuestro último envío de este producto. Esta oferta es válida para cualquier persona que reciba esta información.

ALIMENTACIÓN: Esta unidad funciona con una fuente de alimentación de 100 - 240 V ~ 50 - 60 Hz.

Cableado: Esta unidad se suministra con un enchufe principal aprobado por BS 1363. Al reemplazar el fusible, utilice siempre un fusible de la misma clasificación y aprobado por BS 1362. Nunca use este enchufe con la tapa del fusible omitida. Para obtener una tapa de fusible de reemplazo, comuníquese con su distribuidor. Si el tipo de enchufe suministrado no es adecuado para los enchufes de su hogar, entonces el enchufe debe retirarse y colocarse un tipo adecuado. Consulte las instrucciones de cableado a continuación:

Un enchufe de red retirado del cable de red de esta unidad debe destruirse. Un enchufe de red con cables pelados es peligroso si se inserta en un enchufe de red. No conecte ningún cable a la clavija de tierra, marcada con la letra E o con el símbolo de tierra 6 o de color verde o verde y amarillo. Si se instala cualquier otro enchufe, utilice el mismo valor nominal de fusible en el enchufe.

Los cables de este cable de red están coloreados de acuerdo con los siguientes códigos:

• AZUL: NEUTRO, MARRÓN: ACTIVO - Como los colores de los cables en el cable de red de esta unidad pueden no corresponder con la marca de color que identifica los terminales en su enchufe, proceda de la siguiente manera: El cable de color azul debe conectarse al terminal que está marcado con la letra N o de color negro. El cable de color marrón debe conectarse al terminal que está marcado con la letra L o de color rojo.

2105_Rev02

www.lg.com
Copyright © 2020-2021 LG Electronics Inc. Todos los derechos reservados.
