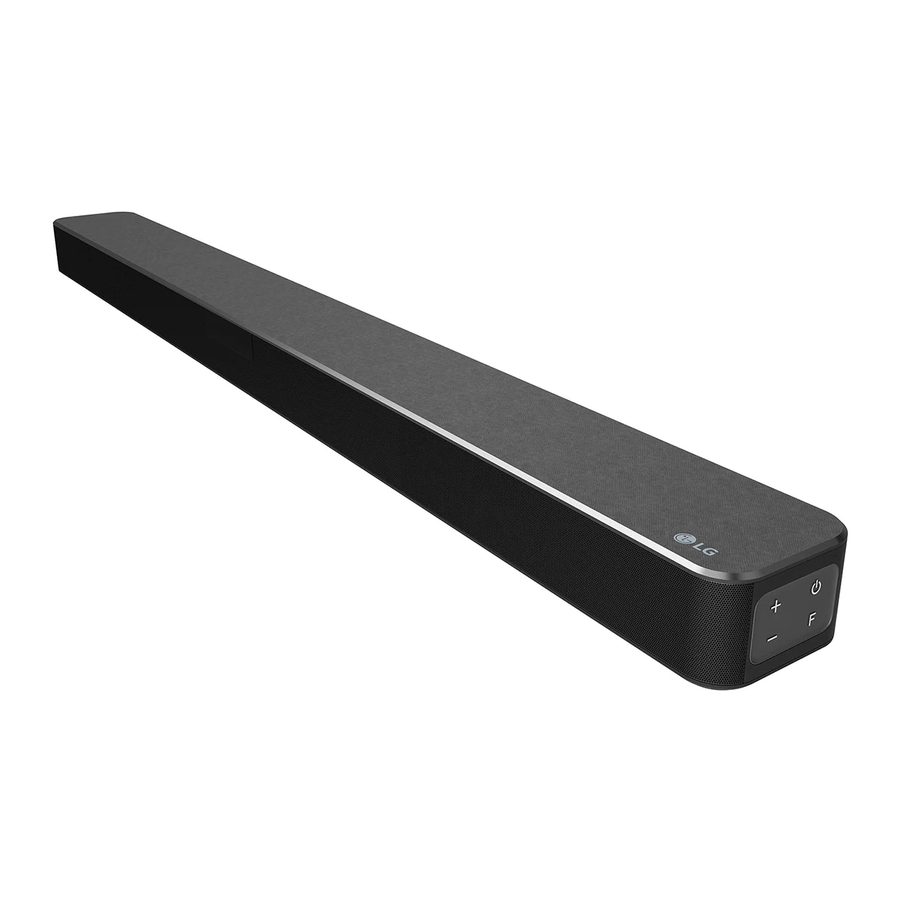

LG SN5Y - Manual Sound Bar Nirkabel

Harap baca manual ini dengan saksama sebelum mengoperasikan perangkat Anda dan simpan untuk referensi di masa mendatang.

Untuk melihat instruksi fitur-fitur lanjutan, kunjungi http://www.lg.com lalu unduh Buku Manual Pemilik. Beberapa konten dalam manual ini mungkin berbeda dari unit Anda.

Panel Depan

(Siaga) - Menghidupkan atau Mematikan unit.

F (Fungsi) - Memilih fungsi.

-/+ (Volume) - Menyesuaikan volume.

Panel Belakang

DC IN - Sambungkan ke adaptor AC.

OPTICAL IN - Sambungkan ke perangkat optik.

HDMI IN - Sambungkan ke perangkat dengan HDMI OUT.

HDMI OUT (TV ARC) - Sambungkan ke TV.

USB Port - Sambungkan ke perangkat USB.

Pastikan untuk menyelaraskan dan menyambungkan kabel optik dengan benar; penyelarasan yang tidak tepat dapat menyebabkan kerusakan pada jack.

Koneksi Subwoofer

Tempatkan subwoofer nirkabel di dekat sound bar dan ikuti langkah-langkah di bawah ini.

1. Sambungkan kabel daya sound bar dan subwoofer nirkabel ke stopkontak.
2. Nyalakan sound bar.
   • Sound bar dan subwoofer nirkabel akan terhubung secara otomatis. LED hijau subwoofer menyala.

Koneksi Subwoofer Manual

Jika subwoofer tidak mengeluarkan suara, coba sambungkan secara manual.

1. Tekan PAIRING (Pemasangan) di bagian belakang subwoofer nirkabel.
   • LED hijau di bagian belakang subwoofer nirkabel berkedip cepat.
     (Jika LED hijau tidak berkedip, tekan dan tahan tombol PAIRING (Pemasangan).)
2. Nyalakan sound bar.
   • Pemasangan selesai. LED hijau di bagian belakang subwoofer nirkabel menyala.

Jauhkan sound bar dan subwoofer dari perangkat (mis. router nirkabel, oven microwave, dll.) lebih dari 1 m untuk mencegah interferensi nirkabel.

Koneksi TV

Sambungkan sound bar dan TV menggunakan Optik () atau HDMI ARC ().

Koneksi Optik

1. Sambungkan sound bar ke TV menggunakan kabel Optik.
2. Atur [Speaker Eksternal (Optik)] pada menu pengaturan TV Anda.


Koneksi HDMI (ARC)

1. Sambungkan sound bar ke TV menggunakan kabel HDMI.
2. Atur [Speaker Eksternal (HDMI ARC)] pada menu pengaturan TV Anda.


• Koneksi HDMI tidak tersedia jika TV Anda tidak mendukung HDMI ARC.
• Jika unit ini terhubung melalui OPTICAL dan ARC secara bersamaan, sinyal ARC memiliki prioritas yang lebih tinggi.

Koneksi Perangkat Tambahan

1. Sambungkan ke perangkat eksternal seperti berikut.

2. Atur sumber input dengan menekan F berulang kali.

Kendali jarak jauh

: Lewati/Cari

: Putar/Jeda ("Play/Pause")

• Kunci koneksi Bluetooth (BT LOCK): Pilih fungsi Bluetooth dengan menekan F berulang kali.
  Tekan lama dan tekan lagi untuk membatasi koneksi Bluetooth hanya ke BT dan LG TV.

SOUND EFFECT (Efek Suara): Memilih mode efek suara.

• TV remote (Kendali jarak jauh TV): Tekan lama SOUND EFFECT (Efek Suara) dan tekan lagi untuk menggunakan kendali jarak jauh TV.

FOLDER : Mencari folder.

: Menampilkan informasi file, sumber input, atau nama perangkat Bluetooth yang terhubung.

• Auto Power ON/OFF (Daya Otomatis ON/OFF): Tekan lama dan tekan lagi.

: Menyesuaikan level suara setiap speaker.

• Surround sound (Suara surround): Tekan lama dan tekan lagi.

REPEAT (Ulangi): Mendengarkan file Anda berulang kali atau secara acak.

Penggantian Baterai

Informasi Tambahan

Spesifikasi

Konsumsi daya	Lihat label utama.
Adaptor AC	Model: DA-50F25 Pabrikan: Asian Power Devices Inc. Input: 100 - 240 V ~ 50 - 60 Hz Output: 25 V 2 A
	Model: MS-Z2000R250-050D0-P Pabrikan: MOSO POWER SUPPLY TECHNOLOGY CO., LTD. Input: 100 - 240 V ~ 50/60 Hz Output: 25 V 2 A
Dimensi (L x T x D)	Kira-kira 890.0 mm X 57.0 mm X 85.0 mm Dengan kaki
Catu Daya Bus (USB)	5 V 500 mA
Amplifier (Total daya Output RMS)	400 W RMS

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Siap Speaker Belakang
Siap untuk suara surround dengan Kit Speaker Belakang yang dijual terpisah. (SPK8-S)

INFORMASI PEMBERITAHUAN PERANGKAT LUNAK SUMBER TERBUKA

Untuk mendapatkan kode sumber di bawah GPL, LGPL, MPL, dan lisensi sumber terbuka lainnya, yang terdapat dalam produk ini, silakan kunjungi http://opensource.lge.com.

Selain kode sumber, semua persyaratan lisensi yang dirujuk, penafian garansi, dan pemberitahuan hak cipta tersedia untuk diunduh.

LG Electronics juga akan menyediakan kode sumber terbuka kepada Anda di CD-ROM dengan biaya yang mencakup biaya pelaksanaan distribusi tersebut (seperti biaya media, pengiriman, dan penanganan) atas permintaan email ke opensource@lge.com.

Penawaran ini berlaku untuk jangka waktu tiga tahun setelah pengiriman terakhir produk ini. Penawaran ini berlaku untuk siapa saja yang menerima informasi ini.

DAYA: Unit ini beroperasi pada suplai listrik 100 - 240 V ~ 50 - 60 Hz.

Pengkabelan: Unit ini dilengkapi dengan steker utama yang disetujui BS 1363. Saat mengganti sekering, selalu gunakan sekering dengan peringkat yang sama dan disetujui untuk BS 1362. Jangan pernah menggunakan steker ini tanpa penutup sekering. Untuk mendapatkan penutup sekering pengganti, hubungi dealer Anda. Jika jenis steker yang disertakan tidak sesuai untuk soket listrik di rumah Anda, maka steker harus dilepas dan jenis yang sesuai dipasang. Silakan merujuk ke instruksi pengkabelan di bawah ini:

Steker listrik yang dilepas dari kabel listrik unit ini harus dihancurkan. Steker listrik dengan kabel yang terbuka berbahaya jika dimasukkan ke dalam soket listrik. Jangan sambungkan kabel apa pun ke pin arde, yang ditandai dengan huruf E atau dengan simbol arde 6 atau berwarna hijau atau hijau dan kuning. Jika steker lain dipasang, gunakan sekering dengan peringkat yang sama di dalam steker.

Kabel-kabel di kabel listrik ini diberi warna sesuai dengan kode berikut:

• BIRU: NETRAL, COKLAT: HIDUP - Karena warna kabel di kabel listrik unit ini mungkin tidak sesuai dengan tanda warna yang mengidentifikasi terminal di steker Anda, lakukan sebagai berikut: Kabel yang berwarna biru harus disambungkan ke terminal yang ditandai dengan huruf N atau berwarna hitam. Kabel yang berwarna coklat harus disambungkan ke terminal yang ditandai dengan huruf L atau berwarna merah.

2105_Rev02

www.lg.com
Hak Cipta © 2020-2021 LG Electronics Inc. Semua Hak Dilindungi Undang-Undang.
