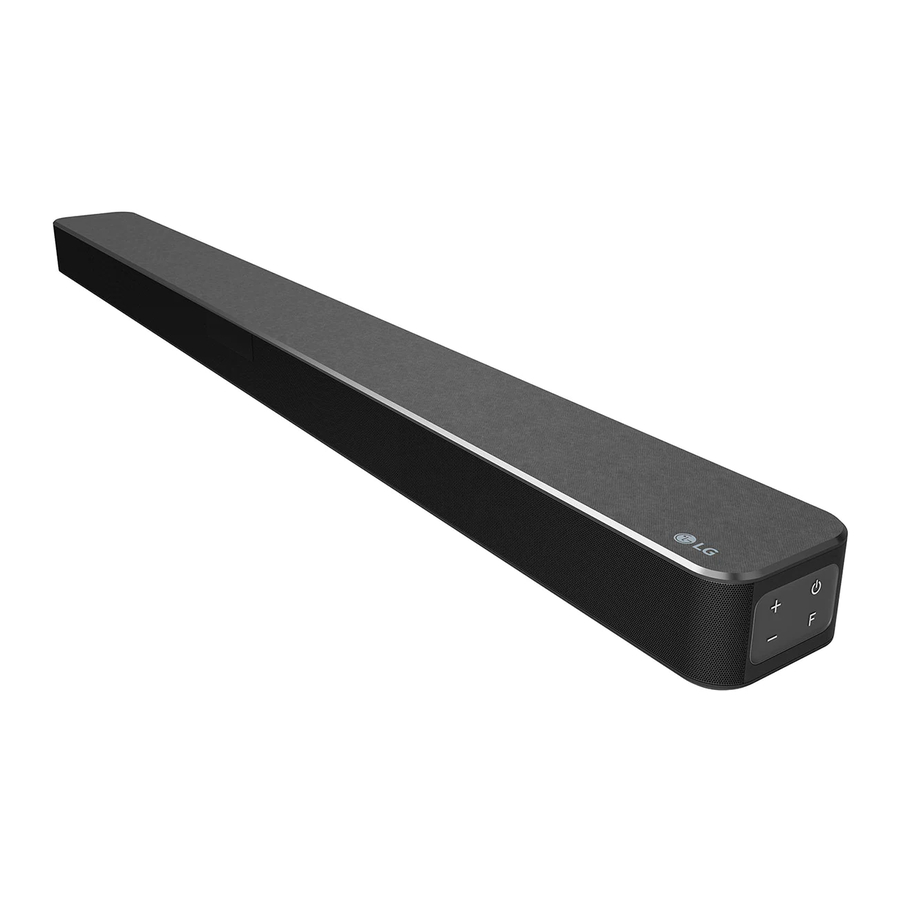

LG SN5Y - Manuale della Sound Bar Wireless

Si prega di leggere attentamente questo manuale prima di utilizzare l'apparecchio e di conservarlo per future consultazioni.

Per visualizzare le istruzioni relative alle funzionalità avanzate, visitare http://www.lg.com e scaricare il Manuale del proprietario. Alcuni contenuti di questo manuale potrebbero differire dalla vostra unità.

Pannello Anteriore

(Standby) - Accende o spegne l'unità.

F (Funzione) - Seleziona la funzione.

-/+ (Volume) - Regola il volume.

Pannello Posteriore

DC IN - Collegare all'adattatore CA.

OPTICAL IN - Collegare a un dispositivo ottico.

HDMI IN - Collegare a un dispositivo con uscita HDMI.

HDMI OUT (TV ARC) - Collegare a un televisore.

Porta USB - Collegare a un dispositivo USB.

Assicurarsi di allineare e collegare correttamente il cavo ottico; un allineamento improprio potrebbe causare danni al jack.

Collegamento del Subwoofer

Posizionare il subwoofer wireless vicino alla sound bar e seguire i passaggi riportati di seguito.

1. Collegare il cavo di alimentazione della sound bar e del subwoofer wireless alla presa di corrente.
2. Accendere la sound bar.
   • La sound bar e il subwoofer wireless verranno collegati automaticamente. Il LED verde del subwoofer si accende.

Collegamento Manuale del Subwoofer

Se il subwoofer non emette alcun suono, provare a collegarlo manualmente.

1. Premere PAIRING (ASSOCIAZIONE) sul retro del subwoofer wireless.
   • Il LED verde sul retro del subwoofer wireless lampeggia rapidamente.
     (Se il LED verde non lampeggia, tenere premuto PAIRING (ASSOCIAZIONE).)
2. Accendere la sound bar.
   • L'associazione è completata. Il LED verde sul retro del subwoofer wireless si accende.

Mantenere la sound bar e il subwoofer a più di 1 m di distanza da altri dispositivi (es. router wireless, forno a microonde, ecc.) per prevenire interferenze wireless.

Collegamento al Televisore

Collegare la sound bar e il televisore utilizzando il cavo ottico () o HDMI ARC ().

Collegamento Ottico

1. Collegare la sound bar al televisore utilizzando il cavo ottico.
2. Impostare [Altoparlante Esterno (Ottico)] nel menu delle impostazioni del televisore.


Collegamento HDMI (ARC)

1. Collegare la sound bar al televisore utilizzando il cavo HDMI.
2. Impostare [Altoparlante Esterno (HDMI ARC)] nel menu delle impostazioni del televisore.


• La connessione HDMI non è disponibile se il televisore non supporta HDMI ARC.
• Se questa unità è collegata contemporaneamente tramite OPTICAL e ARC, il segnale ARC ha una priorità maggiore.

Collegamento Dispositivo Aggiuntivo

1. Collegare al dispositivo esterno come segue.

2. Impostare la sorgente di input premendo ripetutamente F (Funzione).

Telecomando

: Salta/Cerca

: Play (Riproduci)/Pause (Pausa)

• Blocco connessione Bluetooth (BT LOCK): Selezionare la funzione Bluetooth premendo ripetutamente F (Funzione).
  Tenere premuto e premerlo di nuovo per limitare la connessione Bluetooth solo a BT e LG TV.

SOUND EFFECT (Effetto Audio): Seleziona una modalità di effetto audio.

• Telecomando TV: Tenere premuto SOUND EFFECT (Effetto Audio) e premerlo di nuovo per utilizzare il telecomando del televisore.

FOLDER (Cartella) : Cerca una cartella.

: Visualizza le informazioni di un file, una sorgente di input o il nome del dispositivo Bluetooth connesso.

• Accensione/Spegnimento Automatico: Tenere premuto e premerlo di nuovo.

: Regola il livello audio di ogni altoparlante.

• Audio surround: Tenere premuto e premerlo di nuovo.

REPEAT (Ripeti): Riproduce i file ripetutamente o in modo casuale.

Sostituzione della Batteria

Informazioni Aggiuntive

Specifiche

Consumo energetico	Fare riferimento all'etichetta principale.
Adattatore CA	Model: DA-50F25 Produttore: Asian Power Devices Inc. Input: 100 - 240 V ~ 50 - 60 Hz Output: 25 V 2 A
	Model: MS-Z2000R250-050D0-P Produttore: MOSO POWER SUPPLY TECHNOLOGY CO., LTD. Input: 100 - 240 V ~ 50/60 Hz Output: 25 V 2 A
Dimensioni (L x A x P)	Circa 890,0 mm X 57,0 mm X 85,0 mm con piedini
Alimentazione Bus (USB)	5 V 500 mA
Amplificatore (Potenza di uscita RMS totale)	400 W RMS

Design e specifiche sono soggetti a modifiche senza preavviso.

Altoparlanti Posteriori Pronti
Pronto per l'audio surround con il kit di altoparlanti posteriori venduto separatamente. (SPK8-S)

INFORMAZIONI SUL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente sotto licenze GPL, LGPL, MPL e altre licenze open source, contenuto in questo prodotto, si prega di visitare http://opensource.lge.com.

Oltre al codice sorgente, tutti i termini di licenza citati, le esclusioni di garanzia e gli avvisi di copyright sono disponibili per il download.

LG Electronics fornirà anche il codice open source su CD-ROM a fronte di un costo che copre le spese di tale distribuzione (come il costo del supporto, della spedizione e della gestione) su richiesta via email a opensource@lge.com.

Questa offerta è valida per un periodo di tre anni dopo la nostra ultima spedizione di questo prodotto. Questa offerta è valida per chiunque riceva queste informazioni.

ALIMENTAZIONE: Questa unità funziona con un'alimentazione di rete di 100 - 240 V ~ 50 - 60 Hz.

Cablaggio: Questa unità è fornita con una spina principale approvata BS 1363. Quando si sostituisce il fusibile, utilizzare sempre un fusibile della stessa portata e approvato BS 1362. Non utilizzare mai questa spina senza il coperchio del fusibile. Per ottenere un coperchio del fusibile di ricambio, contattare il proprio rivenditore. Se il tipo di spina fornita non è adatto alle prese di corrente della vostra casa, la spina deve essere rimossa e ne deve essere montato un tipo adatto. Si prega di fare riferimento alle istruzioni di cablaggio di seguito:

Una spina di rete rimossa dal cavo di alimentazione di questa unità deve essere distrutta. Una spina di rete con fili scoperti è pericolosa se inserita in una presa di rete. Non collegare alcun filo al pin di terra, contrassegnato con la lettera E o con il simbolo di terra 6 o di colore verde o verde e giallo. Se viene montata un'altra spina, utilizzare un fusibile della stessa portata nella spina.

I fili in questo cavo di alimentazione sono colorati in conformità con i seguenti codici:

• BLU: NEUTRO, MARRONE: FASE - Poiché i colori dei fili nel cavo di alimentazione di questa unità potrebbero non corrispondere alla marcatura colorata che identifica i terminali nella vostra spina, procedere come segue: Il filo di colore blu deve essere collegato al terminale contrassegnato con la lettera N o di colore nero. Il filo di colore marrone deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso.

2105_Rev02

www.lg.com
Copyright © 2020-2021 LG Electronics Inc. Tutti i diritti riservati.
