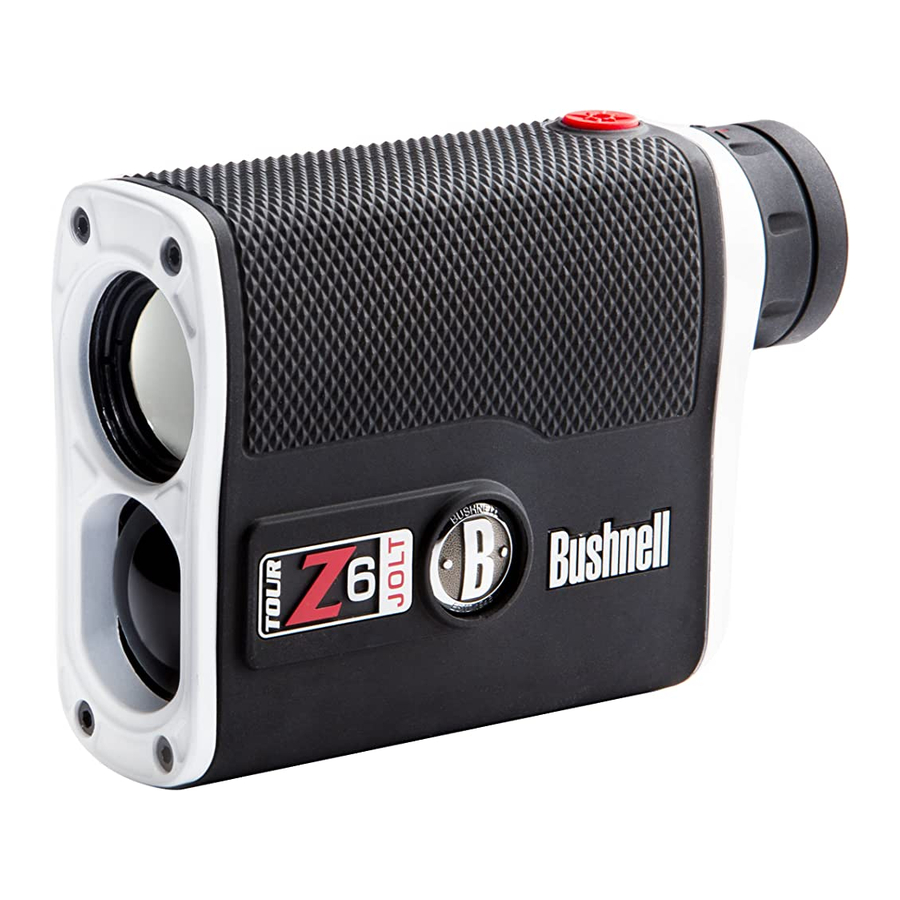

Bushnell Tour Z6 Jolt Slope - Laser Afstandsmeter Handleiding

INTRODUCTIE

Uw Bushnell® Tour® Z6™ Jolt is een geavanceerde premium laser afstandsmeter bestaande uit digitale technologie en turboprocessoren die afstandsmetingen van 5-1300 yards / 5-1189 meter mogelijk maken, en combineert het beste van een premium compacte monoculair met de nieuwe Vivid Display Technology™. De Tour® Z6™ Jolt van 1,3 x 4 x 2,9 inch en 8 ounce met E.S.P.™ (Extreme. Speed. Precision.) levert extreem snelle acquisitie en ongelooflijke ½ yard nauwkeurigheid en 1/10 precisie van 5-125 yards en +/- 1 yard nauwkeurigheid van 126-1300 yards. De Tour® Z6™ Jolt is voorzien van PinSeeker™ technologie met JOLT, waardoor de golfer gemakkelijk en snel op de vlag kan "zero" (nulstellen) zonder achtergronddoelen te verwerven, uitstekende optische kwaliteit & 100% waterdichte constructie.

E.S.P.2 ™ - Extreme. Speed. Precision.

• Gen 2 Turbo Processor Biedt Snellere Acquisitie
• Biedt 1/2 Yard Nauwkeurigheid; 1/10 Precisie van 5-125 Yards

HOE ONZE DIGITALE TECHNOLOGIE WERKT

De Tour® Z6™ Jolt zendt onzichtbare, oogveilige, infrarode energiepulsen uit. De Tour® Z6™ Jolt Advanced Digital microprocessor en ASIC-chip (Application-Specific Integrated Circuit) resulteren in onmiddellijke en nauwkeurige metingen, elke keer weer. Geavanceerde digitale technologie berekent onmiddellijk afstanden door de tijd te meten die elke puls nodig heeft om van de afstandsmeter naar het doel en terug te reizen.

AFSTANDSNAUWKEURIGHEID

De afstandsmeetnauwkeurigheid van de Tour® Z6™ Jolt is plus of min één yard / meter onder de meeste omstandigheden. Het maximale bereik van het instrument is afhankelijk van de reflectiviteit van het doel. De maximale afstand voor de meeste objecten is 1000 yards / 914 meter, terwijl voor sterk reflecterende objecten het maximum 1300 yards / 1189 meter is.

Opmerking: u krijgt zowel langere als kortere maximale afstanden, afhankelijk van de reflecterende eigenschappen van het betreffende doel en de omgevingsomstandigheden op het moment dat de afstand van een object wordt gemeten. De kleur, oppervlakteafwerking, grootte en vorm van het doel beïnvloeden allemaal de reflectiviteit en het bereik. Hoe helderder de kleur, hoe groter het bereik. Rood is bijvoorbeeld zeer reflecterend en maakt grotere bereiken mogelijk dan de kleur zwart, de minst reflecterende kleur. Een glanzende afwerking biedt meer bereik dan een doffe. Een klein doel is moeilijker te bereiken dan een groter doel. De hoek ten opzichte van het doel heeft ook invloed. Schieten op een doel in een hoek van 90 graden (waarbij het doeloppervlak loodrecht staat op het vliegpad van de uitgezonden energiepulsen) zorgt voor een goed bereik, terwijl een steile hoek daarentegen een beperkt bereik biedt. Bovendien zullen de lichtomstandigheden (bijv. de hoeveelheid zonlicht) de afstandsmeetmogelijkheden van het apparaat beïnvloeden. Hoe minder licht (bijv. een bewolkte hemel), hoe groter het maximale bereik van het apparaat zal zijn. Omgekeerd zullen zeer zonnige dagen het maximale bereik van het apparaat verkleinen.

E.S.P.2™ (Extreme. Speed. Precision. 2nd generation), onze geavanceerde tweede generatie afstandsmeettechnologie, biedt de snelste, meest nauwkeurige afstandsmeting op basis van doelomstandigheden. De laser analyseert meerdere individuele metingen aan het doel en berekent en toont het best mogelijke resultaat. Doelvariaties zoals reflectie, vorm en kleur kunnen de nauwkeurigheid van een lasermeting beïnvloeden, maar E.S.P.2™ beoordeelt automatisch de omstandigheden en verbetert de meting tot 1/2 Yard Nauwkeurigheid waar mogelijk van 5-125 yards. Wanneer dit gebeurt, wordt de precisie van de weergave verfijnd tot 1/10e yard.

AAN DE SLAG

OPERATIONELE SAMENVATTING

Terwijl u door de Tour® Z6™ Jolt kijkt, drukt u eenmaal op de aan/uit-knop (power button) om het Vivid Display te activeren. Plaats de richtcirkel (in het midden van het gezichtsveld) op een doel op minstens 5 meter afstand, druk op de aan/uit-knop (power button) en houd deze ingedrukt totdat de afstandsmeting onderaan het scherm wordt weergegeven. Kruisdraden rond de richtcirkel geven aan dat de laser wordt verzonden. Zodra een afstand is vastgesteld, kunt u de aan/uit-knop (power button) loslaten. De kruisdraden rond de richtcirkel verdwijnen zodra de aan/uit-knop (power button) is losgelaten (d.w.z. de laser wordt niet langer verzonden).

Opmerking: Eenmaal geactiveerd, blijft het display actief en wordt de laatste afstandsmeting 7 seconden lang weergegeven. U kunt op elk moment opnieuw op de aan/uit-knop (power button) drukken om de afstand tot een nieuw doel te meten. Zoals bij elk laserapparaat, wordt het niet aanbevolen om de emissies gedurende lange tijd rechtstreeks met vergrootglazen te bekijken. De maximale tijd dat de laser wordt verzonden (afgevuurd) is 7 seconden. Om opnieuw te vuren, drukt u de knop opnieuw in.

DE OOGSCHELP AANPASSEN

Uw Tour® Z6™ Jolt is gemaakt met een neerklapbare oogschelp die is ontworpen voor comfort en om storend licht buiten te houden. De Tour® Z6™ Jolt biedt extra lange oogafstand. Als u een bril draagt, zorg er dan voor dat de oogschelp in de onderste stand staat, omdat dit uw oog dichter bij de lens van de oogschelp brengt, zodat u een volledig gezichtsveld kunt zien. De Tour® Z6™ Jolt is ook uitgerust met een verstelbare oogschelp (+/- 2 dioptrie-aanpassing) waarmee u het VDT™-display ten opzichte van de afbeelding kunt scherpstellen. Draai eenvoudigweg aan de oogschelp totdat het rode display scherp is.

VIVID DISPLAY INDICATOREN

Uw Tour® Z6™ Jolt Vivid Display™ bevat de volgende verlichte indicatoren:

1. PinSeeker™ Indicator
2. Richtkruis
3. Batterijlevensduurindicator
4. Actieve Laser
5. Afstand weergegeven in yards/meters

BATTERIJLEVENSDUURINDICATOR

Batterijindicator:
Volledig opgeladen
2/3 batterijduur resterend
1/3 batterijduur resterend
Batterijindicator knippert - Batterij moet worden vervangen en het apparaat is niet bruikbaar.

DE BATTERIJ PLAATSEN

Verwijder de Posi-Thread™ batterijklep door het lipje van de batterijklep op te tillen en vervolgens tegen de klok in te draaien. Plaats een CR2 3-volt lithiumbatterij met de negatieve kant eerst in het compartiment en plaats vervolgens de Posi-Thread™ batterijklep terug.
Opmerking: Het wordt aanbevolen om de batterij minstens één keer per 6 maanden te vervangen.

ACTIEVE LASER

Kruisdraden rond de richtcirkel geven aan dat de laser wordt verzonden. Zodra een afstand is vastgesteld, kunt u de aan/uit-knop (power button) loslaten. De kruisdraden rond de cirkel verdwijnen zodra de aan/uit-knop (power button) is losgelaten (d.w.z. de laser wordt niet langer verzonden).

PINSEEKER

Heeft u ooit moeite gehad om de afstand tot de vlag te bepalen? Deze geavanceerde modus maakt het gemakkelijk om de vlag te vinden zonder per ongeluk afstanden tot achtergronddoelen (d.w.z. bomen) te meten die een sterkere signaalsterkte hebben.

Voor gebruiksgemak staat het apparaat altijd in de PinSeeker^™ Modus.
Om te gebruiken, lijnt u het richtkruis van de richtcirkel uit op de vlag waarvan u de afstand wilt weten. Houd vervolgens de AAN/UIT-knop (POWER button) ingedrukt en beweeg de laser langzaam over de vlag of het gewenste object totdat een cirkel de vlagindicator omgeeft. Als de laserstraal meer dan één object herkent (d.w.z. vlag en bomen op de achtergrond), wordt de afstand van de vlag weergegeven en omcirkelt een cirkel de PinSeeker™-indicator om de gebruiker te laten weten dat de afstand tot de vlag (d.w.z. het dichterbij gelegen object) wordt weergegeven in de VDT™ (zoals hieronder te zien is). Het kan voorkomen dat de laserstraal slechts één object in zijn pad ziet. In dit geval wordt de afstand weergegeven, maar omdat er niet meer dan één object is gevonden, omcirkelt een cirkel de vlagindicator niet.

Tip: Terwijl u op de AAN/UIT-knop (POWER button) drukt, kunt u het apparaat langzaam van object naar object bewegen en de laser opzettelijk dwingen om meerdere objecten te raken om ervoor te zorgen dat u alleen de dichtstbijzijnde objecten weergeeft die door de laser worden herkend. Zodra het apparaat is uitgeschakeld, keert het apparaat altijd terug naar de laatst gebruikte modus.

PINSEEKER MET HELLING +/-

De geavanceerde, gepatenteerde SLOPE-modus is alleen beschikbaar op model 201441. Dit model is voorzien van een ingebouwde op een versnellingsmeter gebaseerde hellingsmeter die digitaal de exacte hellingshoek van -20 tot +20 graden elevatie weergeeft en +/- 1,0 graad nauwkeurig is. De Slope +/-™-modus berekent automatisch een hoekgecompenseerd bereik op basis van de afstand en hellingshoek die worden bepaald door de laserafstandsmeter en de ingebouwde hellingsmeter. Deze gegevens worden vervolgens gecombineerd met interne algoritmische formules die te maken hebben met het gemiddelde clubgebruik en de balbanen. Het hoekgecompenseerde bereik geeft richting aan hoe de slag te spelen (d.w.z. afstand toevoegen bij een helling, afstand aftrekken bij een daling).

DE HELLINGMODUS ACTIVEREN

Alleen model 201441
De Tour® Z6™ Jolt Slope +/-™ is speciaal ontworpen met golfers in gedachten. De SLOPE-modus stelt u in staat om de hoek en "Speel-Als"-afstand weer te geven. Om deze modus te activeren of deactiveren, drukt u eenmaal op de AAN/UIT-knop (POWER button) om het apparaat IN te schakelen. Terwijl u door de oogschelp kijkt, drukt u op de MODE-knop (modusknop) en laat u deze snel los.

HOE SLOPE +/- TE GEBRUIKEN

Eenmaal in deze modus ziet u een " ° " in het gezichtsveld die u informeert dat u zich in de Slope +/- modus bevindt. Druk op de AAN/UIT-knop (POWER button) om de afstand tot de vlag of andere objecten te verkrijgen. Zodra het bereik wordt weergegeven, houdt u de AAN/UIT-knop (POWER button) ongeveer 2 seconden ingedrukt terwijl u de richtcirkel op de vlag houdt en het apparaat zo stabiel mogelijk houdt, zodat de hellingsmeter voldoende tijd heeft om de helling te meten. Laat vervolgens de AAN/UIT-knop (POWER button) los. Zodra u de aan/uit-knop (power button) hebt losgelaten, wordt een hoek en gecompenseerd bereik weergegeven onder de standaardafstand, zoals hieronder te zien is.

In dit voorbeeld is de werkelijke afstand 162 yards, de helling is +4 graden en het gecompenseerde bereik is 173 yards. Het " " symbool betekent "Speel-Als", dus in plaats van te spelen als 162 yards, "speel-als" 173 yards.

HET VOORDEEL VAN SLOPE +/-

De afstand tot vlag A in de onderstaande tekening is 162 yards. Het is ook 162 yards tot vlag B, hoewel deze op een helling staat. Als u dit gat echter als 162 yards zou spelen, zou de bal (X) tekort komen voor het gat/de vlag omdat u geen rekening hebt gehouden met de helling.

MENU-INSTELLINGEN

HELDERHEID VAN HET DISPLAY

Vivid Display Technology™ verbetert het contrast, de helderheid en de lichttransmissie aanzienlijk en verhoogt tegelijkertijd de helderheid van de digitale uitlezing, waardoor afstandsmetingen leesbaar zijn in omgevingen met weinig licht. Er zijn vier intensiteitsinstellingen om uit te kiezen en dit is de eerste instelling in het SETUP-menu. Druk 3 seconden op de MODE-knop (modusknop) om in het SETUP-menu te komen. De bestaande helderheidsinstelling knippert (d.w.z. BRT1, BRT2, BRT3 of BRT4), door op de MODE-knop (modusknop) te drukken, schakelt u tussen de vier helderheidsinstellingen. "BRT1" is de laagste intensiteit, terwijl "BRT4" de helderste is. Druk gewoon op de MODE-knop (modusknop) totdat de gewenste helderheidsinstelling wordt weergegeven en selecteer door op de AAN/UIT-knop (POWER button) te drukken en deze los te laten.

MEETEENHEIDOPTIES

De Tour® Z6™ Jolt kan worden gebruikt om afstanden in yards of meters te meten. De meeteenheidindicatoren bevinden zich in het onderste rechterdeel van de VDT™. Er zijn twee meetinstellingen om uit te kiezen en dit is de tweede instelling in het SETUP-menu. Kijk door de oogschelp, druk op de "MODE"-knop ("B"-knop aan de zijkant van het apparaat) en houd deze ongeveer 3 seconden ingedrukt om in het SETUP-menu te komen. Door op de MODE-knop (modusknop) te drukken, schakelt u door de helderheidsinstellingen. Als u van yards naar meters verandert, wordt een verandering in meeteenheid aangegeven door de verlichting van de M voor meterindicator, terwijl de Y voor Yard-indicator is uitgeschakeld. Als u van meters naar yards verandert, gebeurt het tegenovergestelde. De Tour® Z6™ Jolt keert terug naar de laatst gebruikte meeteenheidinstelling telkens wanneer het apparaat wordt ingeschakeld.

JOLT-FUNCTIE INSCHAKELEN

De Tour® Z6™ Jolt is voorzien van PinSeeker™-technologie met JOLT, waardoor de golfer gemakkelijk en snel kan "inzoomen" op de vlag zonder achtergronddoelen te verwerven. De Jolt-functie biedt een korte trilling om aan te geven wanneer Pinseeker is geactiveerd. Deze Jolt-functie kan worden uitgeschakeld in het setup-menu. Door de modusknop ingedrukt te houden, wordt het apparaat in de setup-modus gezet. Het in-/uitschakelen van Jolt is de derde optie, na de helderheidsinstelling en de yard/meter-selectie. Door op de vuurknop (fire button) te drukken wanneer het display "JLT on" aangeeft, wordt de Jolt-functie ingeschakeld. Door op de vuurknop (fire button) te drukken wanneer het display "JLT off" aangeeft, wordt de Jolt-functie uitgeschakeld. In de instellingenmodus schakelt de modusknop tussen "JLT on" en "JLT off".

ACCESSOIREBEVESTIGING

In de onderkant van het product is een accessoirebevestiging gegoten waarmee u de volgende Bushnell® Golf-accessoires kunt bevestigen:

• Golf Cart Mount (Golfkarbevestiging): Bevestigt de afstandsmeter aan uw golfkar voor gemakkelijke toegang. De snelontgrendelingsklem wordt aan de golfkar bevestigd en kan daarna gemakkelijk worden verwijderd.
• Push/Pull Cart Monopod (Duw-/Trekkar Monopod): Houd uw hand stabiel met deze telescopische monopod. Bevestig de afstandsmeter eenvoudig aan de monopod en steek deze in de parapluhouder van de kar.
• 360R Retractor: Bevestigt de afstandsmeter aan uw golftas voor gemakkelijke toegang tijdens het lopen over de baan.

REINIGEN

Blaas voorzichtig stof of vuil van de lenzen (of gebruik een zachte lensborstel). Om vuil of vingerafdrukken te verwijderen, reinigt u met een zachte katoenen doek en wrijft u in een cirkelvormige beweging. Het gebruik van een grove doek of onnodig wrijven kan het lensoppervlak bekrassen en uiteindelijk permanente schade veroorzaken. Voor een grondigere reiniging kunnen fotografisch lenspapier en fotografische lensreinigingsvloeistof of isopropylalcohol worden gebruikt. Breng de vloeistof altijd aan op de reinigingsdoek – nooit rechtstreeks op de lens.

SPECIFICATIES

TWEE JAAR BEPERKTE GARANTIE

Op uw Bushnell® laser-afstandsmeter wordt gegarandeerd dat deze vrij is van defecten in materialen en vakmanschap gedurende twee jaar na de aankoopdatum. In het geval van een defect onder deze garantie, zullen wij, naar onze keuze, het product repareren of vervangen, op voorwaarde dat u het product portvrij retourneert.

Het product moet goed verpakt zijn in een stevige buitenverzenddoos om schade tijdens het transport te voorkomen, met retourport betaald aan het onderstaande adres:
IN DE VS Stuur naar:
Bushnell® Outdoor Products
Attn.: Repairs
9200 Cody
Overland Park, Kansas 66214

IN CANADA Stuur naar:
Bushnell® Outdoor Products
Attn.: Repairs
140 Great Gulf Drive, Unit B
Vaughan, Ontario L4K 5W1

©2014 Bushnell® Outdoor Products

PROBLEEMOPLOSSINGSTABEL

Als het apparaat niet aangaat/ VDT™ niet oplicht:

• Druk op de aan/uit-knop.
• Controleer en vervang indien nodig de batterij. Als het apparaat niet reageert op toetsaanslagen, vervang dan de batterij door een CR2 3-volt lithiumbatterij van goede kwaliteit.
• Zorg ervoor dat het display op de helderste stand staat in zonlicht. Bedek de objectieflenzen terwijl u op de aan/uit-knop drukt om te bepalen of het display aan is. Zie de instructies voor het instellen van de helderheid van het display op pagina 10.

Als het apparaat uitschakelt (display wordt leeg bij poging om de laser aan te zetten):

• De batterij is zwak of van lage kwaliteit. Vervang de batterij door een CR2 3-volt lithiumbatterij van goede kwaliteit.

Als het doelbereik niet kan worden verkregen

• Zorg ervoor dat VDT™ oplicht.
• Zorg ervoor dat de aan/uit-knop wordt ingedrukt.
• Zorg ervoor dat er niets, zoals uw hand of vinger, de objectieflenzen (lenzen die zich het dichtst bij het doel bevinden) blokkeert die de laserpulsen uitzenden en ontvangen.
• Zorg ervoor dat het apparaat stil wordt gehouden terwijl u op de aan/uit-knop drukt.

Opmerking: De laatste bereikmeting hoeft niet te worden gewist voordat een ander doel wordt gemeten. Richt eenvoudigweg op het nieuwe doel met behulp van het dradenkruis van de VDT™, druk op de aan/uit-knop en houd deze ingedrukt totdat de nieuwe bereikmeting wordt weergegeven. Specificaties, instructies en de werking van deze producten kunnen zonder voorafgaande kennisgeving worden gewijzigd.
