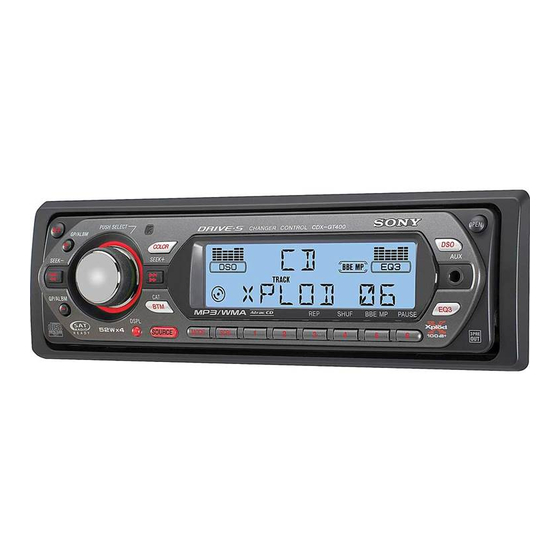

Sony CDX-GT400 - FM/AM CD-speler Installatie en aansluitingen

Voorzorgsmaatregelen

• Dit apparaat is uitsluitend ontworpen voor 12 V DC-werking met negatieve aarde.
• Zorg ervoor dat de draden niet onder een schroef komen of bekneld raken in bewegende delen (bijv. stoelrails).
• Schakel, voordat u aansluitingen maakt, het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de gele en rode stroomtoevoerdraden pas aan als alle andere draden zijn aangesloten.
• Leid alle aardingsdraden naar een gemeenschappelijk aardingspunt.
• Zorg ervoor dat u voor de veiligheid alle losse, niet-aangesloten draden isoleert met isolatietape.
• Het gebruik van optische instrumenten bij dit product verhoogt het risico op oogletsel.

Opmerkingen over de stroomtoevoerdraad (geel)

• Wanneer u dit apparaat in combinatie met andere stereocomponenten aansluit, moet de classificatie van het aangesloten autocircuit hoger zijn dan de som van de zekeringen van elk onderdeel.
• Als er geen autocircuits zijn die hoog genoeg zijn geclassificeerd, sluit u het apparaat rechtstreeks aan op de accu.

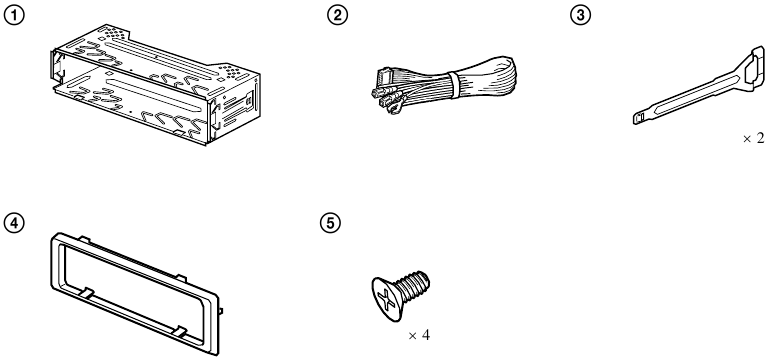

Onderdelenlijst

• De nummers in de lijst komen overeen met die in de instructies.

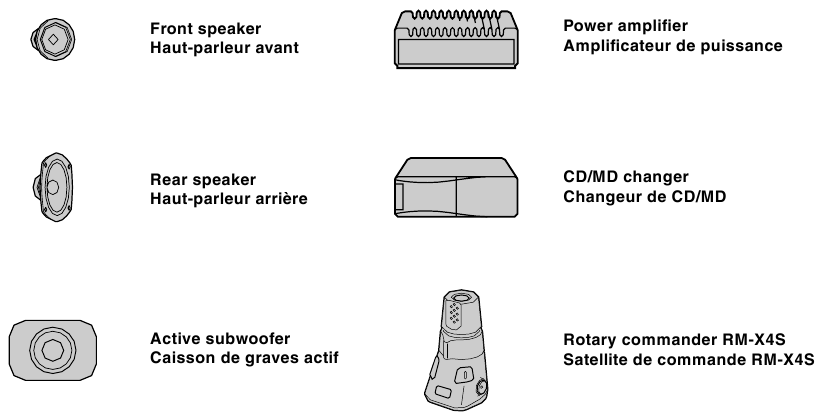

  Apparatuur gebruikt in illustraties (niet meegeleverd)
• De beugel en de beschermkraag zijn vóór verzending aan het apparaat bevestigd. Voordat u het apparaat monteert, gebruikt u de ontgrendelingssleutels om de beugel en de beschermkraag van het apparaat te verwijderen. Zie "De beschermkraag en de beugel verwijderen ( )" op de achterkant van het blad voor meer informatie.
• Bewaar de ontgrendelingssleutels voor toekomstig gebruik, aangezien ze ook nodig zijn als u het apparaat uit uw auto verwijdert

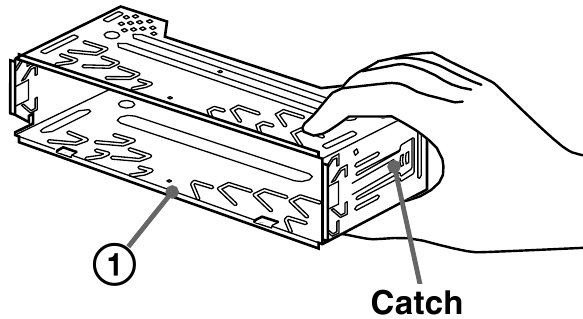

Hanteer de beugel voorzichtig om letsel aan uw vingers te voorkomen.

Opmerking
Controleer vóór de installatie of de vergrendelingen aan beide zijden van de beugel 2 mm (³/32 inch) naar binnen zijn gebogen. Als de vergrendelingen recht zijn of naar buiten zijn gebogen, wordt het apparaat niet stevig geïnstalleerd en kan het eruit springen.

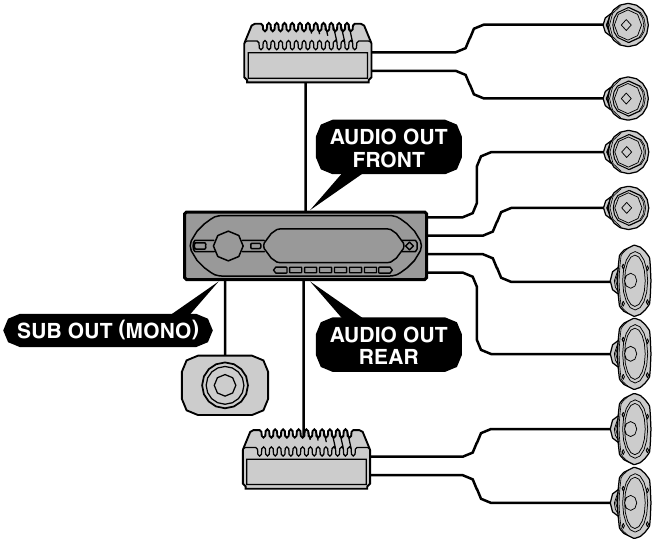

Aansluitvoorbeeld

Opmerkingen

• Zorg ervoor dat u de aardingsdraad aansluit voordat u de versterker aansluit.
• Het alarm klinkt alleen als de ingebouwde versterker wordt gebruikt.

Tip

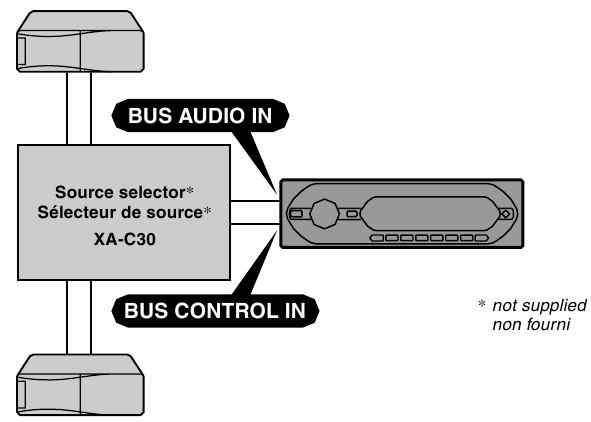

Voor het aansluiten van twee of meer CD/MD-wisselaars is de bronkeuzeschakelaar XA-C30 (niet meegeleverd) nodig.

Aansluitschema

*1 RCA-pincetkabel (niet meegeleverd)
*2 Steek de kabel naar boven

1. Naar een metalen oppervlak van de auto
   Sluit eerst de zwarte aardingsdraad aan en sluit vervolgens de oranje/wit gestreepte, gele en rode stroomtoevoerdraden aan.
2. Naar de stroomantenneregelingsdraad of de stroomtoevoerdraad van de antenneversterker

Opmerkingen

• Het is niet nodig om deze draad aan te sluiten als er geen stroomantenne of antenneversterker is, of bij een handbediende telescopische antenne.
• Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, raadpleegt u "Opmerkingen over de regel- en stroomtoevoerdraden".

3. Naar AMP REMOTE IN van een optionele eindversterker
   Deze aansluiting is alleen voor versterkers. Het aansluiten van een ander systeem kan het apparaat beschadigen.
4. Naar de interfacekabel van een autotelefoon
5. Naar het verlichtingssignaal van een auto
   Zorg ervoor dat u eerst de zwarte aardingsdraad aansluit op een metalen oppervlak van de auto.
6. Naar de +12 V-stroomaansluiting die van stroom wordt voorzien in de accessoirestand van het contactslot

Opmerkingen

• Als er geen accessoirestand is, sluit u deze aan op de +12 V-stroomaansluiting (accu) die te allen tijde van stroom wordt voorzien.
  Zorg ervoor dat u eerst de zwarte aardingsdraad aansluit op een metalen oppervlak van de auto.
• Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, raadpleegt u "Opmerkingen over de regel- en stroomtoevoerdraden".

7. Naar de +12 V-stroomaansluiting die te allen tijde van stroom wordt voorzien
   Zorg ervoor dat u eerst de zwarte aardingsdraad aansluit op een metalen oppervlak van de auto.

Opmerkingen over de regel- en stroomtoevoerdraden

• De stroomantenneregelingsdraad (blauw) levert +12 V DC wanneer u de tuner inschakelt.
• Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, sluit u de stroomantenneregelingsdraad (blauw) of de stroomtoevoerdraad van de accessoire (rood) aan op de stroomaansluiting van de bestaande antenneversterker. Raadpleeg uw dealer voor meer informatie.
• Een stroomantenne zonder relaiskast kan niet met dit apparaat worden gebruikt.

Geheugenbehoudverbinding
Wanneer de gele stroomtoevoerdraad is aangesloten, wordt er altijd stroom geleverd aan het geheugencircuit, zelfs wanneer het contactslot is uitgeschakeld.

Opmerkingen over de luidsprekeraansluiting

• Schakel het apparaat uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende belastbaarheid om schade te voorkomen.
• Sluit de luidsprekeraansluitingen niet aan op het chassis van de auto en sluit de aansluitingen van de rechterluidsprekers niet aan op die van de linkerluidspreker.
• Sluit de aardingsdraad van dit apparaat niet aan op de negatieve (–) aansluiting van de luidspreker.
• Probeer niet om de luidsprekers parallel aan te sluiten.
• Sluit alleen passieve luidsprekers aan. Het aansluiten van actieve luidsprekers (met ingebouwde versterkers) op de luidsprekeraansluitingen kan het apparaat beschadigen.
• Om een storing te voorkomen, mag u de ingebouwde luidsprekerdraden die in uw auto zijn geïnstalleerd niet gebruiken als het apparaat een gemeenschappelijke negatieve (–) draad deelt voor de rechter- en linkerluidspreker.
• Sluit de luidsprekerdraden van het apparaat niet op elkaar aan.

Opmerking over de aansluiting
Als de luidspreker en versterker niet correct zijn aangesloten, verschijnt "FAILURE" (FOUT) in het display. Controleer in dit geval of de luidspreker en versterker correct zijn aangesloten.

Voorzorgsmaatregelen

• Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet belemmert.
• Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik alleen de meegeleverde montagehardware voor een veilige en stevige installatie.

Montagehoek aanpassen
Pas de montagehoek aan tot minder dan 45°.

De beschermkraag en de beugel verwijderen

Verwijder, voordat u het apparaat installeert, de beschermkraag en de beugel van het apparaat.

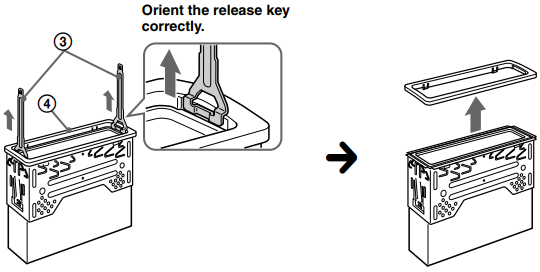

De beschermkraag verwijderen

1. Plaats de ontgrendelingssleutels samen met de beschermkraag .

2. Trek de ontgrendelingssleutels eruit om de beschermkraag te verwijderen.

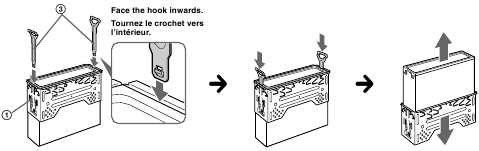

De beugel verwijderen

1. Steek beide ontgrendelingssleutels samen tussen het apparaat en de beugel totdat ze klikken.

2. Trek de beugel omlaag en trek vervolgens het apparaat omhoog om het te scheiden.

Montagevoorbeeld

Installatie in het dashboard

Opmerkingen

• Buig deze klauwen indien nodig naar buiten voor een stevige pasvorm.

• Zorg ervoor dat de 4 vergrendelingen op de beschermkraag correct in de sleuven van het apparaat zitten.


Het apparaat monteren in een Japanse auto

Het is mogelijk dat u dit apparaat niet in sommige merken Japanse auto's kunt installeren. Raadpleeg in dat geval uw Sony-dealer.

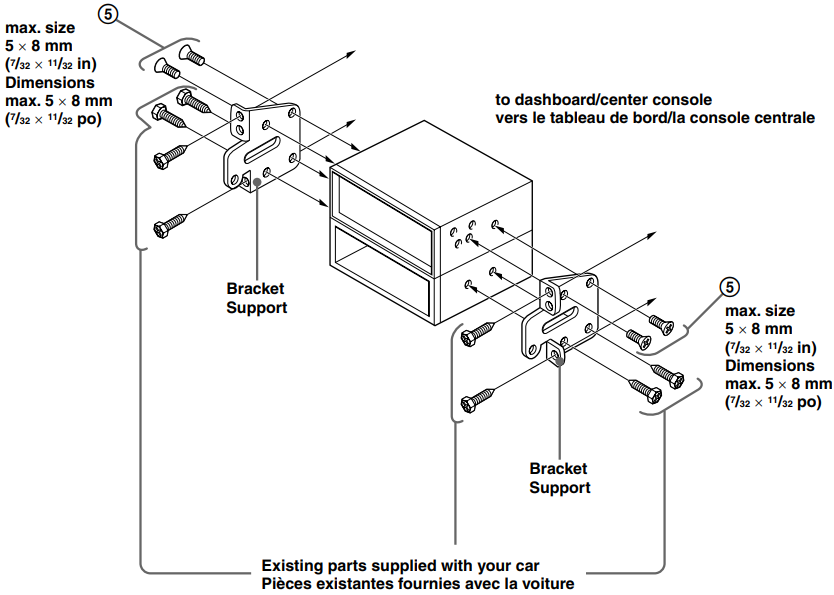

TOYOTA

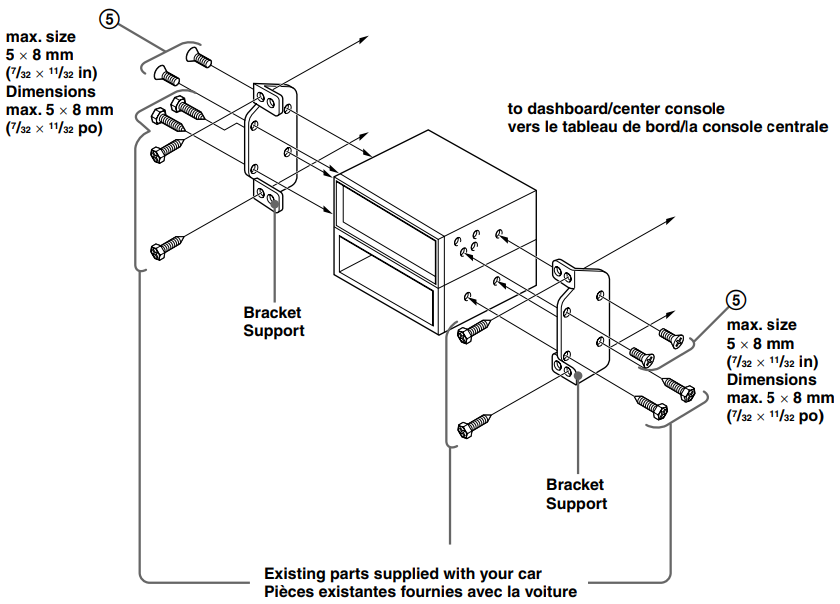

NISSAN

Opmerking
Om storingen te voorkomen, installeert u het apparaat alleen met de meegeleverde schroeven .

Het voorpaneel los- en vastmaken

Maak het voorpaneel los voordat u het apparaat installeert.

Losmaken

Voordat u het voorpaneel losmaakt, moet u op drukken.
Druk op en schuif het voorpaneel naar rechts en trek voorzichtig de linkerkant van het voorpaneel eruit.

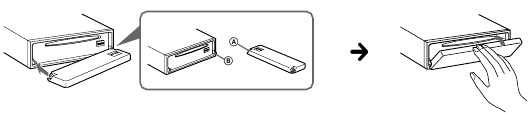

Vastmaken

Plaats het gat van het voorpaneel op de as op het apparaat en duw vervolgens de linkerkant lichtjes naar binnen.

Waarschuwing als het contact van uw auto geen ACC-stand heeft

Nadat u het contact hebt uitgeschakeld, moet u op op het apparaat drukken en deze ingedrukt houden totdat het display verdwijnt.
Anders wordt het display niet uitgeschakeld en dit veroorzaakt ontlading van de accu.

RESET-knop

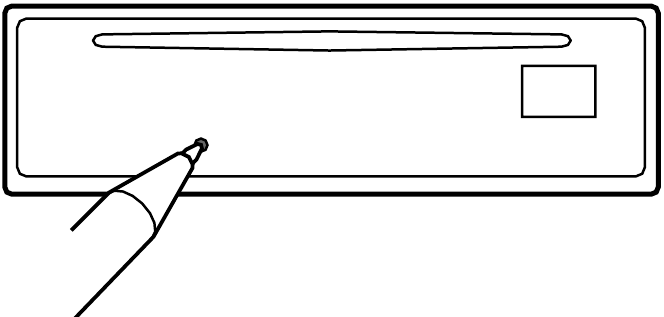

Wanneer de installatie en aansluitingen zijn voltooid, moet u na het losmaken van het voorpaneel de RESET-knop indrukken met een balpen, enz.
