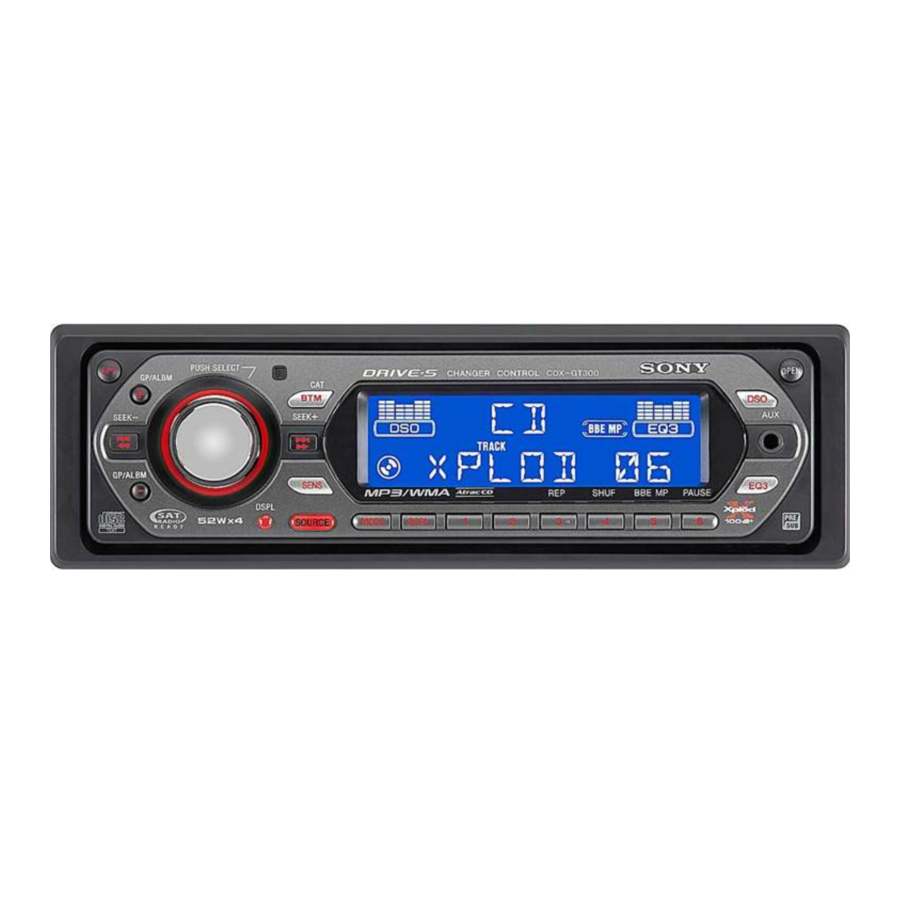

Sony CDX-GT300, CDX-GT350S - FM/AM CD-speler Installatie en Aansluitingen

Voorzorgsmaatregelen

• Dit apparaat is uitsluitend ontworpen voor gebruik met een negatieve aarde van 12 V DC.
• Zorg ervoor dat de kabels niet onder een schroef komen te zitten of vast komen te zitten in bewegende delen (bijv. stoelrail).
• Schakel het contact van de auto uit voordat u aansluitingen maakt om kortsluiting te voorkomen.
• Sluit de gele en rode stroomtoevoerkabels pas aan als alle andere kabels zijn aangesloten.
• Leid alle aardingskabels naar een gemeenschappelijk aardpunt.
• Zorg ervoor dat u losse, niet-aangesloten kabels voor de veiligheid isoleert met isolatietape.
• Het gebruik van optische instrumenten met dit product verhoogt het oogletselgevaar.

Opmerkingen over de stroomtoevoerkabel (geel)

• Als u dit apparaat in combinatie met andere stereo-onderdelen aansluit, moet de waarde van het aangesloten autocircuit hoger zijn dan de som van de zekeringen van elk onderdeel.
• Als er geen autocircuits zijn die hoog genoeg zijn, sluit u het apparaat rechtstreeks aan op de accu.

Onderdelenlijst

• De nummers in de lijst komen overeen met die in de instructies.
• De beugel en de beschermkraag zijn vóór verzending aan het apparaat bevestigd. Gebruik, voordat u het apparaat monteert, de ontgrendelingssleutels om de beugel en de beschermkraag van het apparaat te verwijderen. Zie voor meer informatie "De beschermkraag en de beugel verwijderen ( )" op de achterkant van het blad.
• Bewaar de ontgrendelingssleutels voor toekomstig gebruik, omdat ze ook nodig zijn als u het apparaat uit uw auto verwijdert.

Hanteer de beugel voorzichtig om te voorkomen dat u uw vingers bezeert.

Opmerking
Controleer voor de installatie of de klemmen aan beide zijden van de beugel 2 mm naar binnen zijn gebogen (3/32 in). Als de klemmen recht zijn of naar buiten zijn gebogen, wordt het apparaat niet stevig geïnstalleerd en kan het eruit springen.

Aansluitvoorbeeld

Opmerkingen (-A)

• Zorg ervoor dat u de aardingskabel aansluit voordat u de versterker aansluit.
• Het alarm klinkt alleen als de ingebouwde versterker wordt gebruikt.

Tip (-B-)
Voor het aansluiten van twee of meer CD/MD-wisselaars is de bronselector XA-C30 (niet meegeleverd) nodig.

Aansluitschema

1. Naar een metalen oppervlak van de auto
   Sluit eerst de zwarte aardingskabel aan en sluit vervolgens de oranje/wit gestreepte, gele en rode stroomtoevoerkabels aan.
2. Naar de voedingsantenneregelingskabel of de voedingskabel van de antenneversterker
   Opmerkingen
   • Het is niet nodig om deze kabel aan te sluiten als er geen elektrische antenne of antenneversterker is, of met een handbediende telescopische antenne.
   • Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, raadpleegt u "Opmerkingen over de bedienings- en voedingskabels."
3. Naar AMP REMOTE IN van een optionele eindversterker
   Deze aansluiting is alleen voor versterkers. Het aansluiten van een ander systeem kan het apparaat beschadigen.
4. Naar de interfacekabel van een autotelefoon
5. Naar het verlichtingssignaal van een auto
   Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op een metalen oppervlak van de auto.
6. Naar de +12 V-voedingsterminal die bekrachtigd wordt in de accessoirestand van de contactsleutelschakelaar
   Opmerkingen
   • Als er geen accessoirestand is, sluit u aan op de +12 V-voedingsterminal (accu) die altijd bekrachtigd is. Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op een metalen oppervlak van de auto.
   • Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, raadpleegt u "Opmerkingen over de bedienings- en voedingskabels."
7. Naar de +12 V-voedingsterminal die altijd bekrachtigd is
   Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op een metalen oppervlak van de auto.

Opmerkingen over de bedienings- en voedingskabels

• De voedingsantenneregelingskabel (blauw) levert +12 V DC wanneer u de tuner inschakelt.
• Als uw auto een ingebouwde FM/AM-antenne in de achter-/zijruit heeft, sluit u de voedingsantenneregelingskabel (blauw) of de accessoirevoedingingangskabel (rood) aan op de voedingsterminal van de bestaande antenneversterker. Raadpleeg uw dealer voor meer informatie.
• Een elektrische antenne zonder relaiskast kan niet met dit apparaat worden gebruikt.

Geheugenbehoudverbinding

Als de gele stroomtoevoerkabel is aangesloten, wordt er altijd stroom geleverd aan het geheugencircuit, zelfs als het contact is uitgeschakeld.

Opmerkingen over de luidsprekeraansluiting

• Schakel het apparaat uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende vermogensverwerkingscapaciteit om schade te voorkomen.
• Sluit de luidsprekeraansluitingen niet aan op het autochassis en verbind de aansluitingen van de rechterluidsprekers niet met die van de linkerluidspreker.
• Sluit de aardingskabel van dit apparaat niet aan op de negatieve (–) terminal van de luidspreker.
• Probeer niet om de luidsprekers parallel aan te sluiten.
• Sluit alleen passieve luidsprekers aan. Het aansluiten van actieve luidsprekers (met ingebouwde versterkers) op de luidsprekeraansluitingen kan het apparaat beschadigen.
• Om een storing te voorkomen, mag u de ingebouwde luidsprekerkabels die in uw auto zijn geïnstalleerd niet gebruiken als het apparaat een gemeenschappelijke negatieve (–) kabel deelt voor de rechter- en linkerluidsprekers.
• Sluit de luidsprekerkabels van het apparaat niet op elkaar aan.

Opmerking over de aansluiting

Als de luidspreker en versterker niet correct zijn aangesloten, verschijnt "FAILURE" (fout) in het display. Zorg er in dit geval voor dat de luidspreker en versterker correct zijn aangesloten.

Voorzorgsmaatregelen

• Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet hindert.
• Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik alleen de meegeleverde montagehardware voor een veilige installatie.

Instelling van de montagehoek

Stel de montagehoek in op minder dan 45°.

De beschermkraag en de beugel verwijderen

Verwijder, voordat u het apparaat installeert, de beschermkraag en de beugel van het apparaat.

1. Verwijder de beschermkraag .
   1. Breng de ontgrendelingssleutels samen met de beschermkraag aan.
   2. Trek de ontgrendelingssleutels eruit om de beschermkraag te verwijderen.
2. Verwijder de beugel .
   1. Steek beide ontgrendelingssleutels samen tussen het apparaat en de beugel totdat ze klikken.
   2. Trek de beugel omlaag en trek het apparaat vervolgens omhoog om het te scheiden.

Montagevoorbeeld

Installatie in het dashboard

Opmerkingen

• Buig deze klauwen indien nodig naar buiten voor een stevige pasvorm (-2).
• Zorg ervoor dat de 4 klemmen op de beschermkraag goed in de sleuven van het apparaat zitten (-3).

Het apparaat monteren in een Japanse auto

Het is mogelijk dat u dit apparaat niet in bepaalde Japanse auto's kunt installeren. Raadpleeg in dat geval uw Sony-dealer.

Opmerking
Om een storing te voorkomen, mag u alleen installeren met de meegeleverde schroeven .

Het voorpaneel loskoppelen en bevestigen

Koppel, voordat u het apparaat installeert, het voorpaneel los.

Loskoppelen

-A

Voordat u het voorpaneel loskoppelt, moet u op drukken. Druk op , schuif het voorpaneel vervolgens naar rechts en trek het linkeruiteinde van het voorpaneel voorzichtig naar buiten.

Bevestigen

-B

Plaats het gat van het voorpaneel op de as op het apparaat en duw vervolgens de linkerzijde lichtjes naar binnen.

Waarschuwing als het contact van uw auto geen ACC-stand heeft

Nadat u het contact hebt uitgeschakeld, moet u op het apparaat ingedrukt houden totdat het display verdwijnt.
Anders wordt het display niet uitgeschakeld en dit veroorzaakt batterijontlading.

RESET-knop

Wanneer de installatie en aansluitingen zijn voltooid, moet u na het loskoppelen van het voorpaneel de RESET-knop indrukken met een balpen of iets dergelijks.
