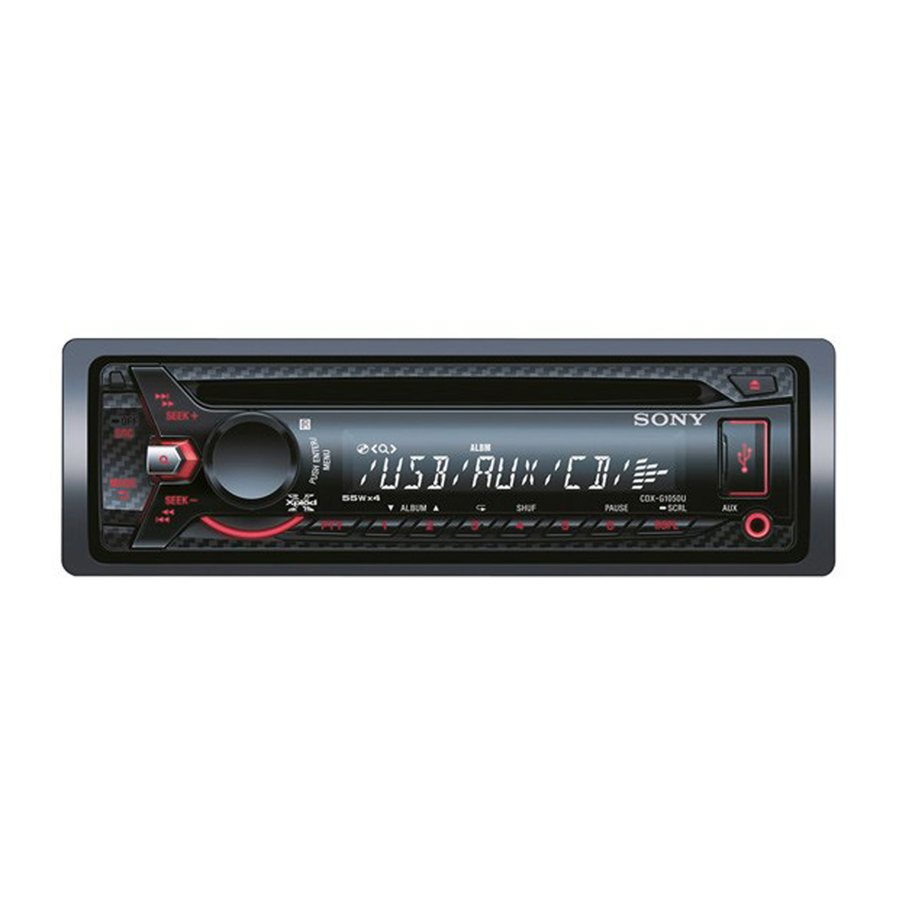

SONY CDX-G1050U - FM/AM Compact Disc-speler Installatie en Aansluitingen

Voorzorgsmaatregelen

• Dit apparaat is uitsluitend ontworpen voor een 12 V DC-werking met negatieve aarding (aarde).
• Zorg ervoor dat de draden niet onder een schroef komen te zitten of bekneld raken in bewegende onderdelen (bijv. stoelrails).
• Schakel, voordat u aansluitingen maakt, de auto-ontsteking uit om kortsluiting te voorkomen.
• Sluit de stroomtoevoerdraad aan op het apparaat en de luidsprekers voordat u deze aansluit op de extra stroomconnector.
• Leid alle aardingsdraden naar een gemeenschappelijk aardingspunt (aarde).
• Zorg ervoor dat u alle losse, niet-aangesloten draden isoleert met isolatietape voor de veiligheid.

Opmerkingen over de stroomtoevoerdraad (geel)

• Wanneer u dit apparaat in combinatie met andere stereo-onderdelen aansluit, moet de waarde van het aangesloten autocircuit hoger zijn dan de som van de zekeringen van elk onderdeel.
• Als er geen autocircuits hoog genoeg zijn, sluit u het apparaat rechtstreeks op de batterij aan.

Onderdelenlijst

Fig.1

• De nummers in de lijst komen overeen met die in de instructies.
• De beugel en de beschermkraag zijn vóór verzending aan het apparaat bevestigd. Gebruik, voordat u het apparaat monteert, de ontgrendelingssleutels om de beugel van het apparaat te verwijderen. Zie voor meer informatie "De beschermkraag en de beugel verwijderen ()" op de achterkant van het blad.
• Bewaar de ontgrendelingssleutels voor toekomstig gebruik, omdat ze ook nodig zijn als u het apparaat uit uw auto verwijdert.

Hanteer de beugel voorzichtig om letsel aan uw vingers te voorkomen.

Aansluitvoorbeeld

Fig.2

Eenvoudige subwooferaansluiting (-C)
U kunt een subwoofer zonder eindversterker gebruiken wanneer deze is aangesloten op een achterluidsprekerkabel.

Opmerking: Zorg ervoor dat u een 4 - 8 ohm subwoofer aansluit. Sluit geen luidspreker aan op de andere achterluidsprekerkabel.
* Sluit geen luidspreker aan in deze aansluiting.

Opmerkingen:

• Zorg ervoor dat u de aardingsdraad (aarde) aansluit voordat u de versterker aansluit.
• Het alarm klinkt alleen als de ingebouwde versterker wordt gebruikt.

Aansluitschema

(Fig.3)

Als u een elektrische antenne (aerial) zonder relaiskast hebt, kan het aansluiten van dit apparaat met de meegeleverde stroomtoevoerdraad de antenne (aerial) beschadigen.

Opmerkingen over de bedienings- en stroomtoevoerdraden

• REM OUT-draad (blauw/wit gestreept) levert +12 V DC wanneer u het apparaat inschakelt.
• Wanneer u een optionele eindversterker gebruikt, sluit u de REM OUT-draad (blauw/wit gestreept) of de accessoirestroomtoevoerdraad (rood) aan op de AMP REMOTE IN.
• Wanneer uw auto een ingebouwde FM/AM-antenne (aerial) in de achter-/zijruit heeft, sluit u de REM OUT-draad (blauw/wit gestreept) of de accessoirestroomtoevoerdraad (rood) aan op de stroomaansluiting van de bestaande antenneversterker (aerial). Raadpleeg voor meer informatie uw dealer.
• Een elektrische antenne (aerial) zonder relaiskast kan niet met dit apparaat worden gebruikt.

Geheugenbehoudverbinding
Wanneer de gele stroomingangsdraad is aangesloten, wordt er altijd stroom geleverd aan het geheugencircuit, zelfs wanneer het contact is uitgeschakeld.

Opmerkingen over de luidsprekeraansluiting

• Schakel het apparaat uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende belastbaarheid om schade te voorkomen.
• Sluit de luidsprekerklemmen niet aan op het chassis van de auto en verbind de klemmen van de rechterluidsprekers niet met die van de linkerluidspreker.
• Sluit de aardingsdraad (aarde) van dit apparaat niet aan op de negatieve (–) klem van de luidspreker.
• Probeer niet om de luidsprekers parallel aan te sluiten.
• Sluit alleen passieve luidsprekers aan. Het aansluiten van actieve luidsprekers (met ingebouwde versterkers) op de luidsprekerklemmen kan het apparaat beschadigen.
• Om een storing te voorkomen, mag u de ingebouwde luidsprekerkabels die in uw auto zijn geïnstalleerd niet gebruiken als het apparaat een gemeenschappelijke negatieve (–) kabel deelt voor de rechter- en linkerluidspreker.
• Sluit de luidsprekerkabels van het apparaat niet op elkaar aan.

Voorzorgsmaatregelen

• Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet hindert.
• Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik alleen de meegeleverde montagehardware voor een veilige en zekere installatie.

Montagehoek aanpassen
Stel de montagehoek in op minder dan 45°.

De beschermkraag en de beugel verwijderen

(Fig.4)

Verwijder, voordat u het apparaat installeert, de beschermkraag en de beugel van het apparaat.

1. Verwijder de beschermkraag .
   Knijp in beide randen van de beschermkraag , en trek hem er vervolgens uit.
2. Verwijder de beugel .
   Steek beide ontgrendelingssleutels samen tussen het apparaat en de beugel totdat ze klikken.
   Trek de beugel naar beneden en trek vervolgens het apparaat omhoog om het te scheiden.

Montagevoorbeeld

(Fig.5)

Installatie in het dashboard

Opmerkingen:

• Zorg er vóór de installatie voor dat de vergrendelingen aan beide zijden van de beugel 2 mm (³/₃₂ inch) naar binnen zijn gebogen. Als de vergrendelingen recht zijn of naar buiten zijn gebogen, wordt het apparaat niet veilig geïnstalleerd en kan het eruit springen ().
• Buig deze klauwen indien nodig naar buiten voor een goede pasvorm ().
• Zorg ervoor dat de 4 vergrendelingen op de beschermkraag correct zijn ingebracht in de sleuven van het apparaat ().

Het apparaat in een Japanse auto monteren

(Fig.6)

Het is mogelijk dat u dit apparaat niet in bepaalde merken Japanse auto's kunt installeren. Raadpleeg in dat geval uw Sony-dealer.

Opmerking: Om storingen te voorkomen, mag u alleen installeren met de meegeleverde schroeven .

Het voorpaneel losmaken en bevestigen

(Fig.7)

Maak, voordat u het apparaat installeert, het voorpaneel los.

Losmaken
Voordat u het voorpaneel losmaakt, moet u OFF ingedrukt houden. Druk op de ontgrendelingsknop van het voorpaneel en trek het naar u toe.

Bevestigen
Laat onderdeel van het voorpaneel in onderdeel van het apparaat klikken, zoals afgebeeld, en duw de linkerkant op zijn plaats totdat deze vastklikt.

Waarschuwing als het contact van uw auto geen ACC-stand heeft

Zorg ervoor dat u de Auto Off-functie instelt. Zie de meegeleverde bedieningsinstructies voor meer informatie.
Het apparaat wordt volledig en automatisch uitgeschakeld binnen de ingestelde tijd nadat het apparaat is uitgeschakeld, waardoor de batterij niet leeg raakt.
Als u de Auto Off-functie niet instelt, houdt u OFF (Uit) ingedrukt totdat het display verdwijnt telkens wanneer u het contact uitschakelt.

Zekering vervangen

(Fig.8)

Gebruik bij het vervangen van de zekering een zekering met dezelfde stroomsterkte als de originele zekering. Als de zekering doorbrandt, controleer dan de stroomaansluiting en vervang de zekering. Als de zekering na vervanging opnieuw doorbrandt, kan er een interne storing zijn. Raadpleeg in dat geval uw dichtstbijzijnde Sony-dealer.

Stroomaansluitschema

(Fig.9)

De extra stroomconnector kan variëren afhankelijk van de auto. Controleer het stroomaansluitschema van uw auto om er zeker van te zijn dat de aansluitingen correct overeenkomen. Er zijn drie basistypen (, , ). Mogelijk moet u de posities van de rode en gele draden in de stroomaansluitkabel van de autoradio verwisselen.
Nadat u de aansluitingen hebt afgestemd en de stroomtoevoerdraden correct hebt verwisseld, sluit u het apparaat aan op de stroomvoorziening van de auto. Als u vragen en problemen hebt met het aansluiten van uw apparaat die niet in deze handleiding worden behandeld, raadpleeg dan de autodealer.
