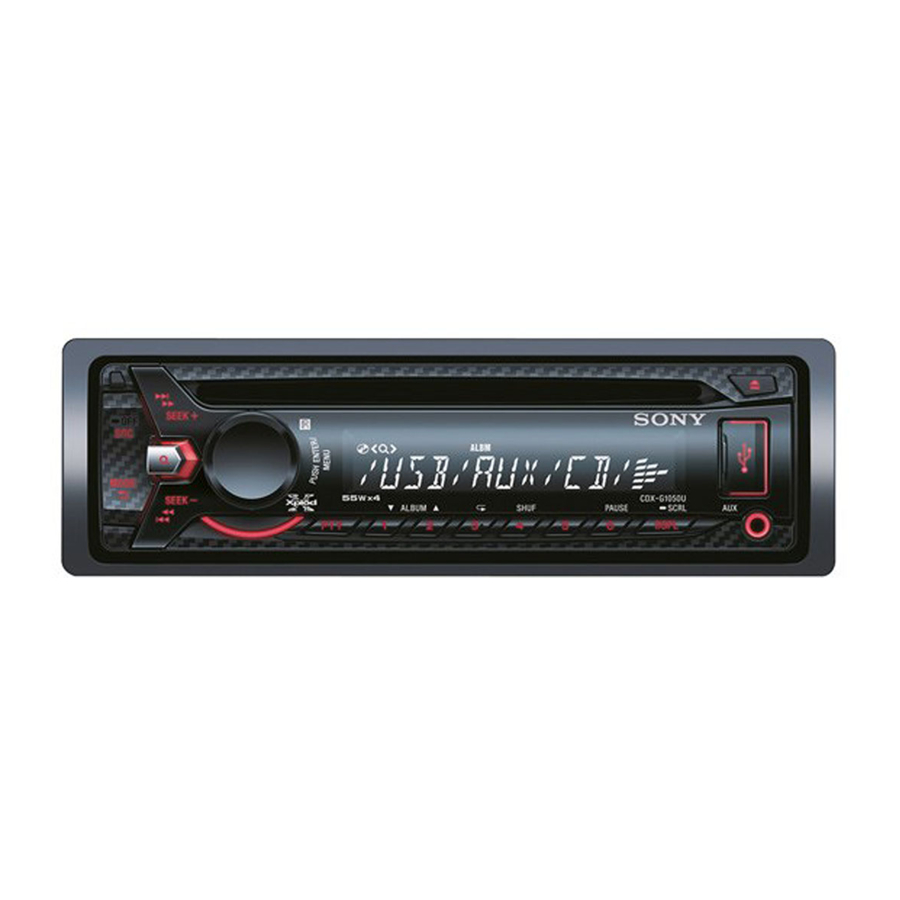

SONY CDX-G1050U - FM/AM kompaktinių diskų grotuvo įdiegimas ir prijungimas

Atsargumo priemonės

• Šis įrenginys skirtas tik neigiamo įžeminimo (žemės) 12 V nuolatinės srovės veikimui.
• Saugokite, kad laidai nepatektų po varžtu arba neįstrigtų judančiose dalyse (pvz., sėdynės bėgelyje).
• Prieš atlikdami jungtis, išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų.
• Prijunkite maitinimo laidą prie įrenginio ir garsiakalbių prieš prijungdami jį prie pagalbinės maitinimo jungties.
• Visus įžeminimo (žemės) laidus nutieskite į bendrą įžeminimo (žemės) tašką.
• Būtinai izoliuokite visus atsilaisvinusius neprijungtus laidus elektros izoliacine juosta, kad būtų saugu.

Pastabos dėl maitinimo laido (geltono)

• Jungiant šį įrenginį kartu su kitais stereo komponentais, prijungtos automobilio grandinės reitingas turi būti didesnis nei kiekvieno komponento saugiklio suma.
• Jei jokia automobilio grandinė nėra pakankamai aukšto reitingo, prijunkite įrenginį tiesiai prie akumuliatoriaus.

Dalių sąrašas

1 pav.

• Sąraše esantys skaičiai atitinka instrukcijose nurodytus skaičius.
• Laikiklis ir apsauginis žiedas yra pritvirtinti prie įrenginio prieš išsiunčiant. Prieš montuodami įrenginį, naudokite atlaisvinimo raktus , kad nuimtumėte laikiklį nuo įrenginio. Daugiau informacijos rasite "Apsauginio žiedo ir laikiklio nuėmimas ()" kitoje lapo pusėje.
• Išsaugokite atlaisvinimo raktus ateičiai, nes jie taip pat reikalingi, jei išimsite įrenginį iš savo automobilio.

Elkitės su laikikliu atsargiai, kad nesusižeistumėte pirštų.

Prijungimo pavyzdys

2 pav.

Lengvas žemų dažnių garsiakalbio prijungimas (-C)
Galite naudoti žemų dažnių garsiakalbį be galios stiprintuvo, kai jis prijungtas prie galinio garsiakalbio laido.

Pastaba: Būtinai prijunkite 4 - 8 omų žemų dažnių garsiakalbį. Neprijunkite garsiakalbio prie kito galinio garsiakalbio laido.
* Neprijunkite garsiakalbio šiuo jungimu.

Pastabos:

• Būtinai prijunkite įžeminimo (žemės) laidą prieš prijungdami stiprintuvą.
• Signalas skambės tik tuo atveju, jei naudojamas įmontuotas stiprintuvas.

Prijungimo schema

(3 pav.)

Jei turite maitinimo anteną (aerial) be relės dėžutės, prijungus šį įrenginį su pateiktu maitinimo laidu galite sugadinti anteną (aerial).

Pastabos dėl valdymo ir maitinimo laidų

• REM OUT laidas (mėlynas/baltas dryžuotas) tiekia +12 V nuolatinę srovę, kai įjungiate įrenginį.
• Naudojant papildomą galios stiprintuvą, prijunkite REM OUT laidą (mėlyną/baltą dryžuotą) arba priedo maitinimo laidą (raudoną) prie jo AMP REMOTE IN.
• Jei jūsų automobilyje yra įmontuota FM/AM antena (aerial) galiniame/šoniniame stikle, prijunkite REM OUT laidą (mėlyną/baltą dryžuotą) arba priedo maitinimo laidą (raudoną) prie esamos antenos (aerial) stiprintuvo maitinimo gnybto. Dėl išsamesnės informacijos kreipkitės į savo pardavėją.
• Maitinimo antena (aerial) be relės dėžutės negali būti naudojama su šiuo įrenginiu.

Atminties išlaikymo jungtis
Kai prijungtas geltonas maitinimo įvesties laidas, maitinimas visada bus tiekiamas į atminties grandinę, net kai degimo jungiklis yra išjungtas.

Pastabos dėl garsiakalbio prijungimo

• Prieš prijungdami garsiakalbius, išjunkite įrenginį.
• Naudokite garsiakalbius, kurių varža yra nuo 4 iki 8 omų, ir su pakankama galios apdorojimo galia, kad išvengtumėte jo sugadinimo.
• Neprijunkite garsiakalbio gnybtų prie automobilio važiuoklės arba neprijunkite dešiniųjų garsiakalbių gnybtų su kairiojo garsiakalbio gnybtais.
• Neprijunkite šio įrenginio įžeminimo (žemės) laido prie neigiamo (–) garsiakalbio gnybto.
• Nemėginkite prijungti garsiakalbių lygiagrečiai.
• Prijunkite tik pasyvius garsiakalbius. Prijungus aktyvius garsiakalbius (su įmontuotais stiprintuvais) prie garsiakalbio gnybtų, galite sugadinti įrenginį.
• Kad išvengtumėte gedimo, nenaudokite įmontuotų garsiakalbio laidų, įrengtų jūsų automobilyje, jei įrenginys turi bendrą neigiamą (–) laidą dešiniajam ir kairiajam garsiakalbiams.
• Neprijunkite įrenginio garsiakalbio laidų vienas prie kito.

Atsargumo priemonės

• Atsargiai pasirinkite įrengimo vietą, kad įrenginys netrukdytų normaliam vairavimui.
• Venkite įrengti įrenginį vietose, kuriose yra dulkių, nešvarumų, per didelės vibracijos arba aukštos temperatūros, pavyzdžiui, tiesioginiuose saulės spinduliuose arba šalia šildytuvo ortakių.
• Naudokite tik pateiktą montavimo įrangą, kad įrengimas būtų saugus ir patikimas.

Montavimo kampo reguliavimas
Sureguliuokite montavimo kampą mažesnį nei 45°.

Apsauginio žiedo ir laikiklio nuėmimas

(4 pav.)

Prieš įdiegdami įrenginį, nuimkite apsauginį žiedą ir laikiklį nuo įrenginio.

1. Nuimkite apsauginį žiedą .
   Suimkite abu apsauginio žiedo kraštus , tada ištraukite jį.
2. Nuimkite laikiklį .
   Įkiškite abu atlaisvinimo raktus kartu tarp įrenginio ir laikiklio , kol jie spragtelės.
   Patraukite laikiklį žemyn, tada patraukite įrenginį aukštyn, kad atskirtumėte.

Montavimo pavyzdys

(5 pav.)

Įdiegimas prietaisų skydelyje

Pastabos:

• Prieš įdiegdami įsitikinkite, kad laikiklio abiejose pusėse esantys fiksatoriai yra įlenkti į vidų 2 mm (³/₃₂ colio). Jei fiksatoriai yra tiesūs arba išlenkti į išorę, įrenginys nebus saugiai įdėtas ir gali iššokti ().
• Išlenkite šiuos nagus į išorę, kad tvirtai priglustų, jei reikia ().
• Įsitikinkite, kad 4 apsauginio žiedo fiksatoriai yra tinkamai įstatyti į įrenginio lizdus ().

Įrenginio montavimas japoniškame automobilyje

(6 pav.)

Gali būti, kad negalėsite įdiegti šio įrenginio kai kuriuose japoniškų automobilių modeliuose. Tokiu atveju kreipkitės į savo "Sony" pardavėją.

Pastaba: Kad išvengtumėte gedimo, įdiekite tik su pateiktais varžtais .

Kaip nuimti ir pritvirtinti priekinį skydelį

(7 pav.)

Prieš įdiegdami įrenginį, nuimkite priekinį skydelį.

Norėdami nuimti
Prieš nuimdami priekinį skydelį, būtinai paspauskite ir palaikykite OFF (išjungti). Paspauskite priekinio skydelio atlaisvinimo mygtuką ir patraukite jį į save.

Norėdami pritvirtinti
Įstatykite priekinio skydelio dalį į įrenginio dalį , kaip parodyta paveikslėlyje, ir stumkite kairę pusę į vietą, kol ji spragtelės.

Įspėjimas, jei jūsų automobilio degimas neturi ACC padėties

Būtinai nustatykite automatinio išjungimo funkciją. Daugiau informacijos rasite pateiktose naudojimo instrukcijose.
Įrenginys visiškai ir automatiškai išsijungs nustatytu laiku po to, kai įrenginys bus išjungtas, o tai apsaugo nuo akumuliatoriaus išsikrovimo.
Jei nenustatysite automatinio išjungimo funkcijos, paspauskite ir palaikykite OFF (išjungti), kol ekranas išnyks kiekvieną kartą, kai išjungsite degimą.

Saugiklio keitimas

(8 pav.)

Keisdami saugiklį, būtinai naudokite tokį, kuris atitiktų srovės stiprumo reitingą, nurodytą ant originalaus saugiklio. Jei saugiklis perdega, patikrinkite maitinimo jungtį ir pakeiskite saugiklį. Jei saugiklis vėl perdega po pakeitimo, gali būti vidinis gedimas. Tokiu atveju kreipkitės į artimiausią "Sony" pardavėją.

Maitinimo jungties schema

(9 pav.)

Pagalbinė maitinimo jungtis gali skirtis priklausomai nuo automobilio. Patikrinkite savo automobilio pagalbinės maitinimo jungties schemą, kad įsitikintumėte, jog jungtys atitinka teisingai. Yra trys pagrindiniai tipai (, , ). Gali tekti perjungti raudonų ir geltonų laidų padėtis automobilio stereo maitinimo jungiamajame laide.
Teisingai suderinę jungtis ir perjungę maitinimo laidus, prijunkite įrenginį prie automobilio maitinimo šaltinio. Jei turite klausimų ir problemų dėl įrenginio prijungimo, kurie nėra aptarti šiame vadove, kreipkitės į automobilių pardavėją.
