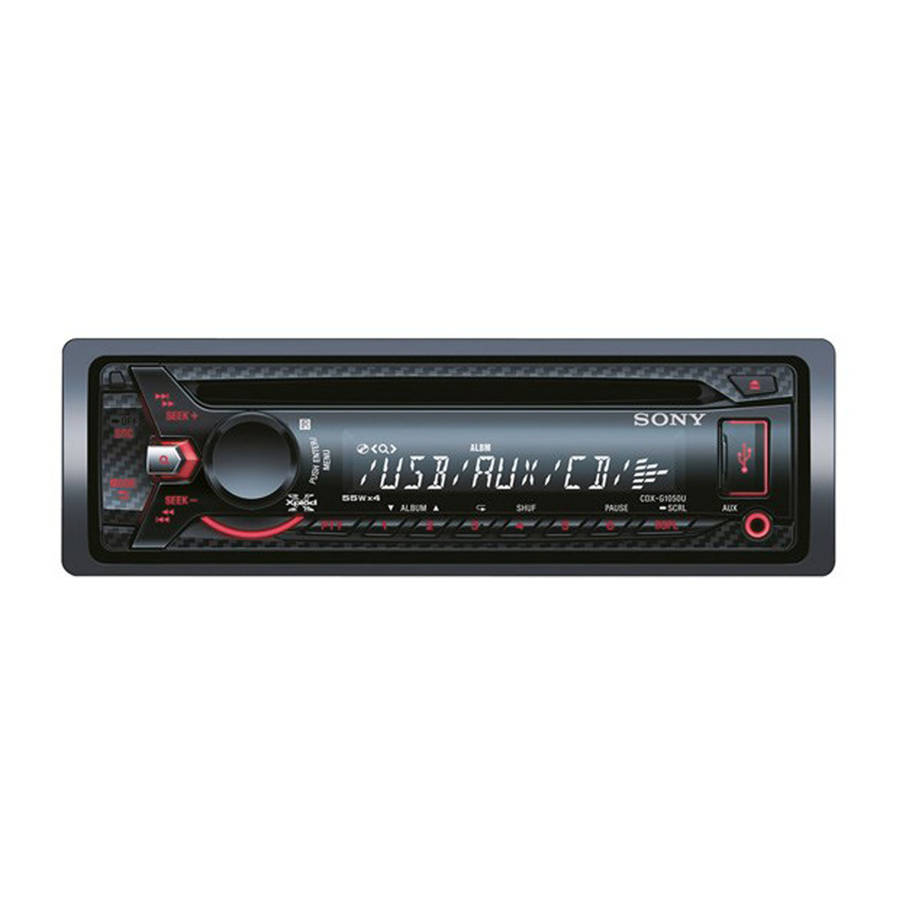

SONY CDX-G1050U - Leitor de Disco Compacto FM/AM - Instalação e Ligações

Precauções

• Esta unidade foi concebida apenas para funcionamento com terra negativo (massa) de 12 V CC.
• Não coloque os cabos por baixo de um parafuso ou presos em peças móveis (por exemplo, calhas do assento).
• Antes de efetuar as ligações, desligue a ignição do carro para evitar curto-circuitos.
• Ligue o cabo de alimentação à unidade e às colunas antes de o ligar ao conector de alimentação auxiliar.
• Passe todos os cabos de terra (massa) para um ponto de terra (massa) comum.
• Certifique-se de que isola todos os cabos soltos não ligados com fita isoladora por motivos de segurança.

Notas sobre o cabo de alimentação (amarelo)

• Ao ligar esta unidade em combinação com outros componentes estéreo, a classificação do circuito do carro ligado deve ser superior à soma do fusível de cada componente.
• Quando nenhum circuito do carro tiver uma classificação suficientemente alta, ligue a unidade diretamente à bateria.

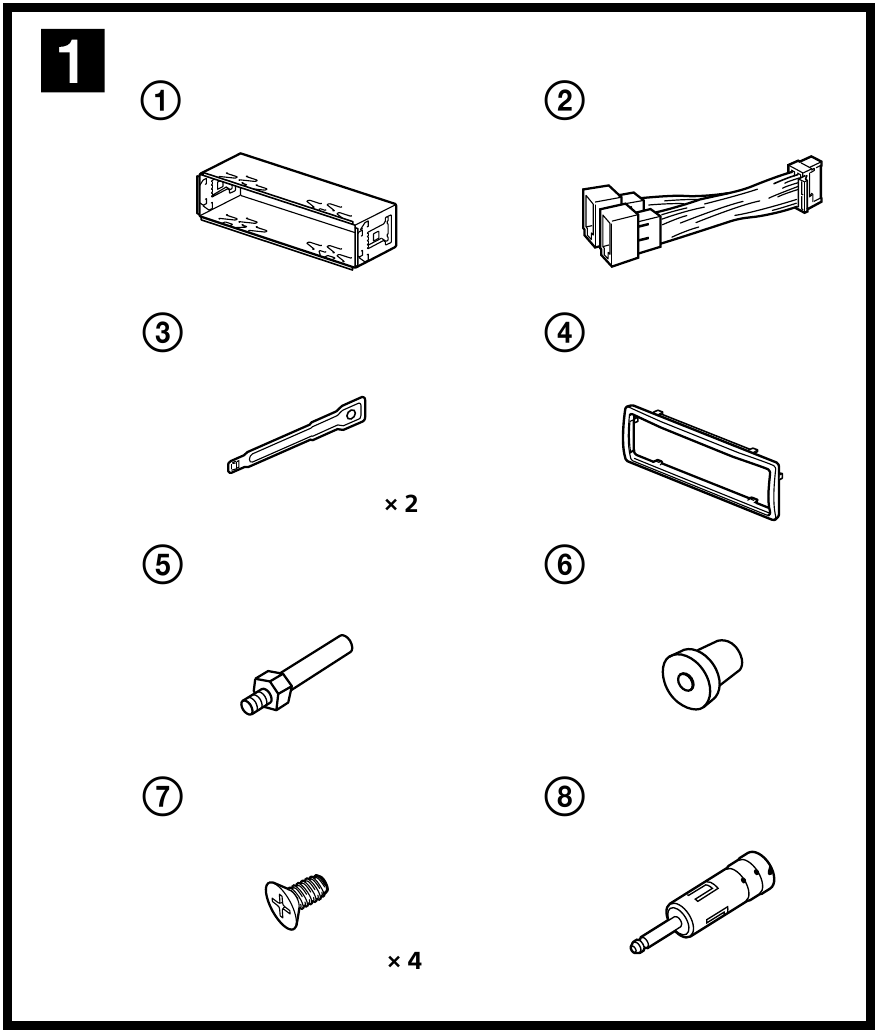

Lista de peças

Fig.1

• Os números na lista correspondem aos das instruções.
• O suporte e o colar de proteção estão fixados à unidade antes do envio. Antes de montar a unidade, utilize as chaves de libertação para remover o suporte da unidade. Para obter mais informações, consulte "Remoção do colar de proteção e do suporte ()" no verso da folha.
• Guarde as chaves de libertação para utilização futura, uma vez que também são necessárias se remover a unidade do seu carro.

Manuseie o suporte com cuidado para evitar ferir os dedos.

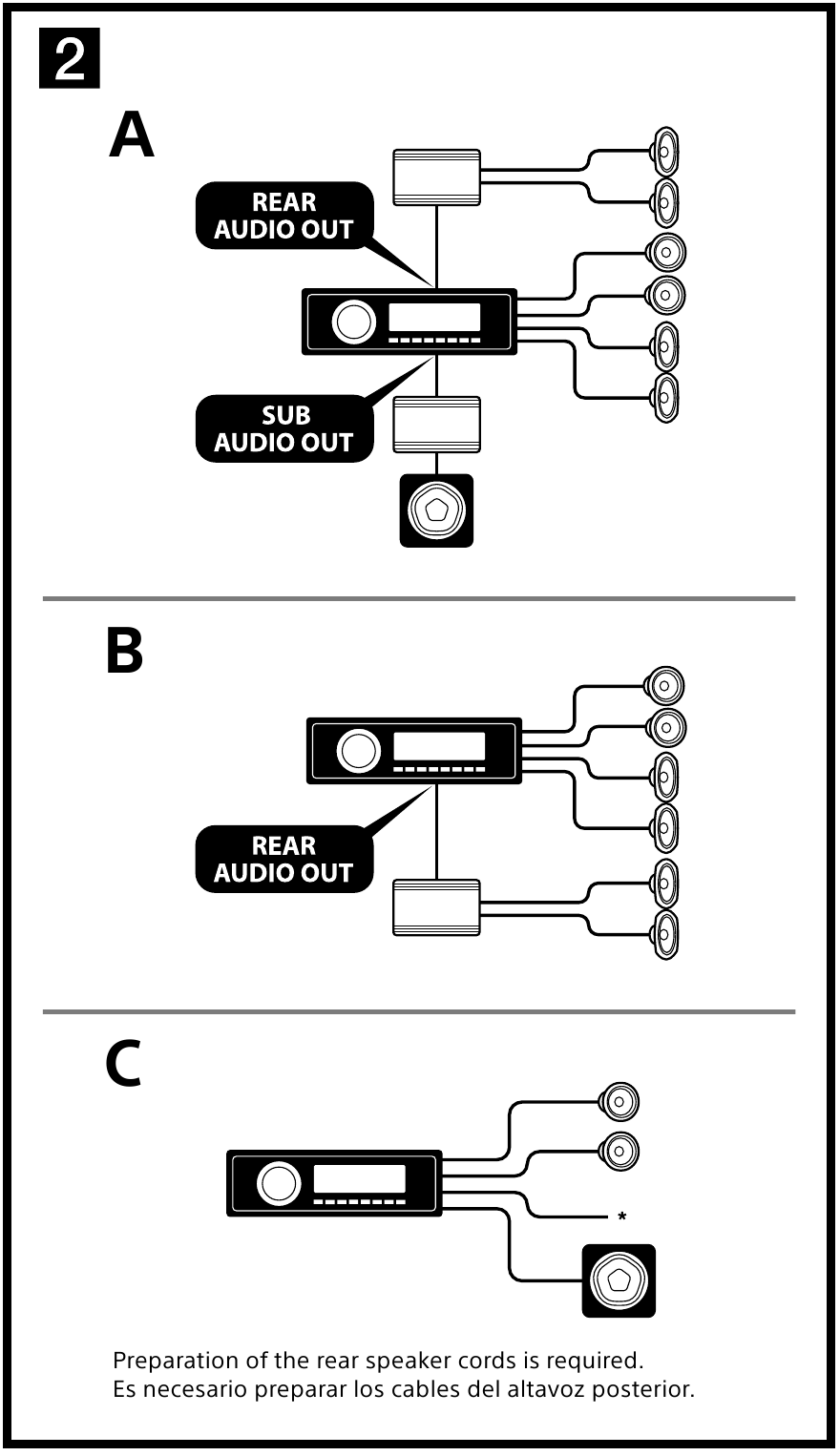

Exemplo de ligação

Fig.2

Ligação fácil do subwoofer (-C)
Pode utilizar um subwoofer sem um amplificador de potência quando este estiver ligado a um cabo de coluna traseira.

Nota: Certifique-se de que liga um subwoofer de 4 - 8 ohm. Não ligue uma coluna ao outro cabo da coluna traseira.
* Não ligue uma coluna nesta ligação.

Notas:

• Certifique-se de que liga o cabo de terra (massa) antes de ligar o amplificador.
• O alarme só soará se o amplificador incorporado for utilizado.

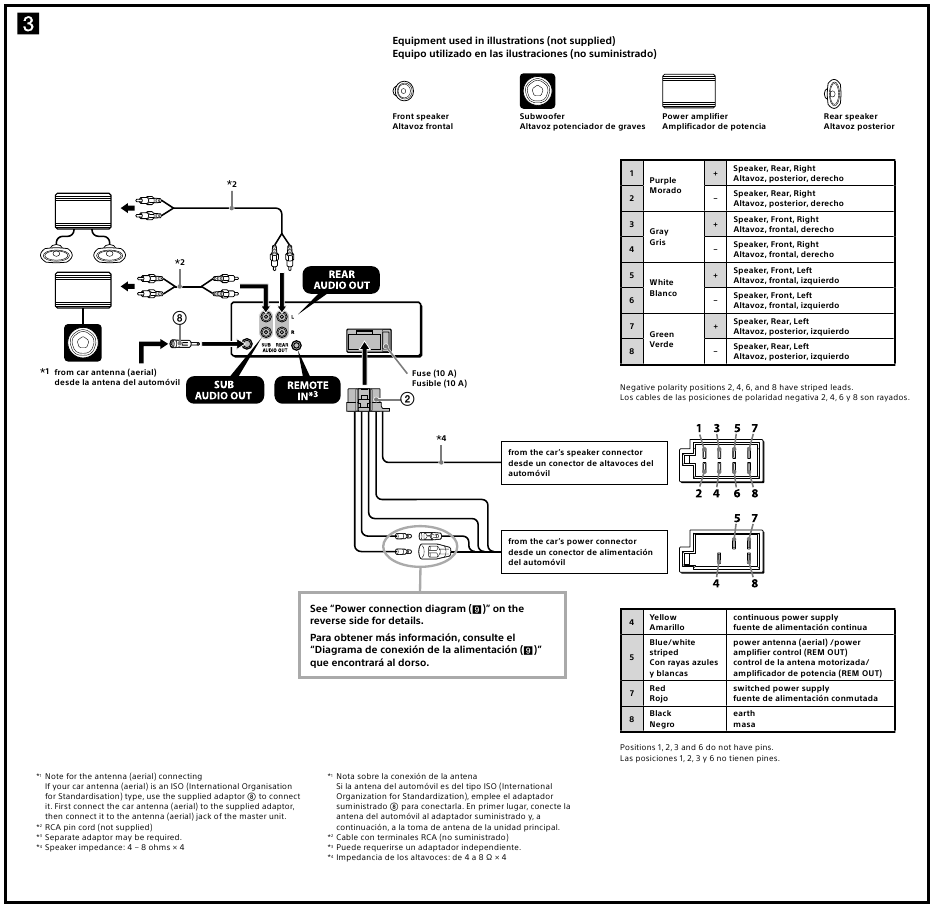

Diagrama de ligações

(Fig.3)

Se tiver uma antena elétrica sem uma caixa de relés, ligar esta unidade com o cabo de alimentação fornecido pode danificar a antena.

Notas sobre os cabos de controlo e de alimentação

• O cabo REM OUT (azul/branco às riscas) fornece +12 V CC quando liga a unidade.
• Ao utilizar um amplificador de potência opcional, ligue o cabo REM OUT (azul/branco às riscas) ou o cabo de alimentação do acessório (vermelho) à sua entrada AMP REMOTE IN.
• Quando o seu carro tiver uma antena FM/AM incorporada no vidro traseiro/lateral, ligue o cabo REM OUT (azul/branco às riscas) ou o cabo de alimentação do acessório (vermelho) ao terminal de alimentação do amplificador da antena existente. Para obter mais informações, consulte o seu concessionário.
• Uma antena elétrica sem uma caixa de relés não pode ser utilizada com esta unidade.

Ligação de retenção de memória
Quando o cabo de entrada de alimentação amarelo está ligado, a alimentação será sempre fornecida ao circuito de memória, mesmo quando a ignição está desligada.

Notas sobre a ligação das colunas

• Antes de ligar as colunas, desligue a unidade.
• Utilize colunas com uma impedância de 4 a 8 ohms e com capacidades de manuseamento de potência adequadas para evitar danos.
• Não ligue os terminais das colunas ao chassis do carro, nem ligue os terminais das colunas direitas aos da coluna esquerda.
• Não ligue o cabo de terra (massa) desta unidade ao terminal negativo (–) da coluna.
• Não tente ligar as colunas em paralelo.
• Ligue apenas colunas passivas. Ligar colunas ativas (com amplificadores incorporados) aos terminais das colunas pode danificar a unidade.
• Para evitar um mau funcionamento, não utilize os cabos de colunas incorporados instalados no seu carro se a unidade partilhar um cabo negativo (–) comum para as colunas direita e esquerda.
• Não ligue os cabos das colunas da unidade uns aos outros.

Precauções

• Escolha cuidadosamente o local de instalação para que a unidade não interfira com as operações de condução normais.
• Evite instalar a unidade em áreas sujeitas a poeira, sujidade, vibração excessiva ou temperaturas elevadas, como sob luz solar direta ou perto de condutas de aquecimento.
• Utilize apenas o hardware de montagem fornecido para uma instalação segura e protegida.

Ajuste do ângulo de montagem
Ajuste o ângulo de montagem para menos de 45°.

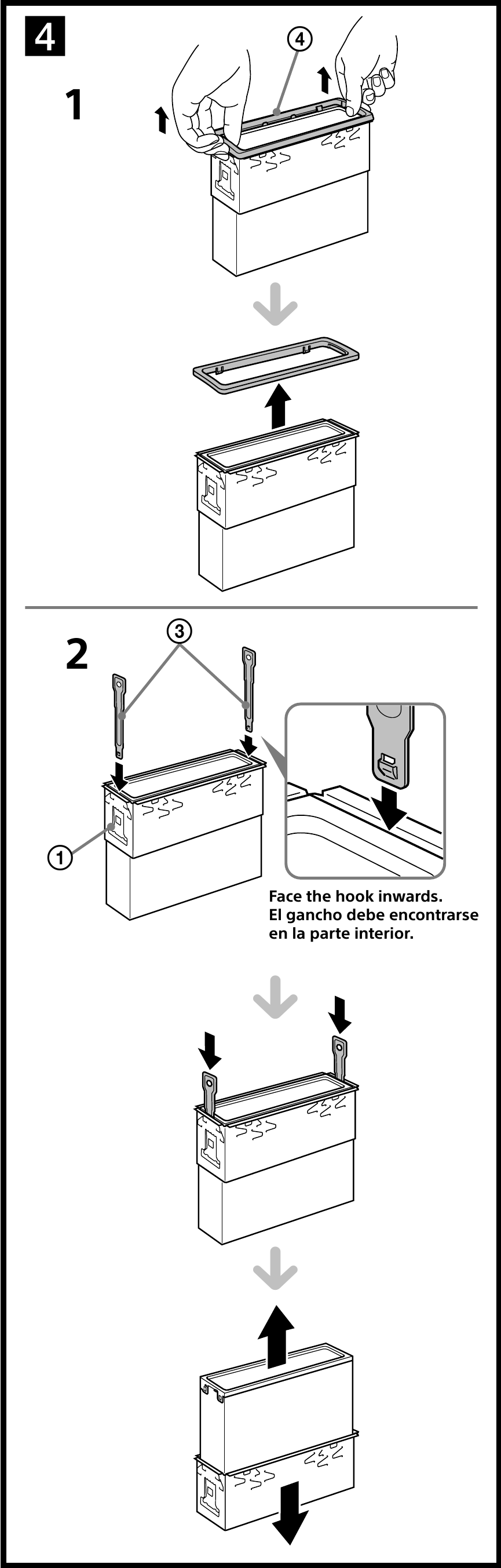

Remoção do colar de proteção e do suporte

(Fig.4)

Antes de instalar a unidade, remova o colar de proteção e o suporte da unidade.

1. Remova o colar de proteção .
   Aperte ambas as extremidades do colar de proteção , e puxe-o para fora.
2. Remova o suporte .
   Insira ambas as chaves de libertação em conjunto entre a unidade e o suporte até encaixarem.
   Puxe o suporte para baixo e, em seguida, puxe a unidade para cima para separar.

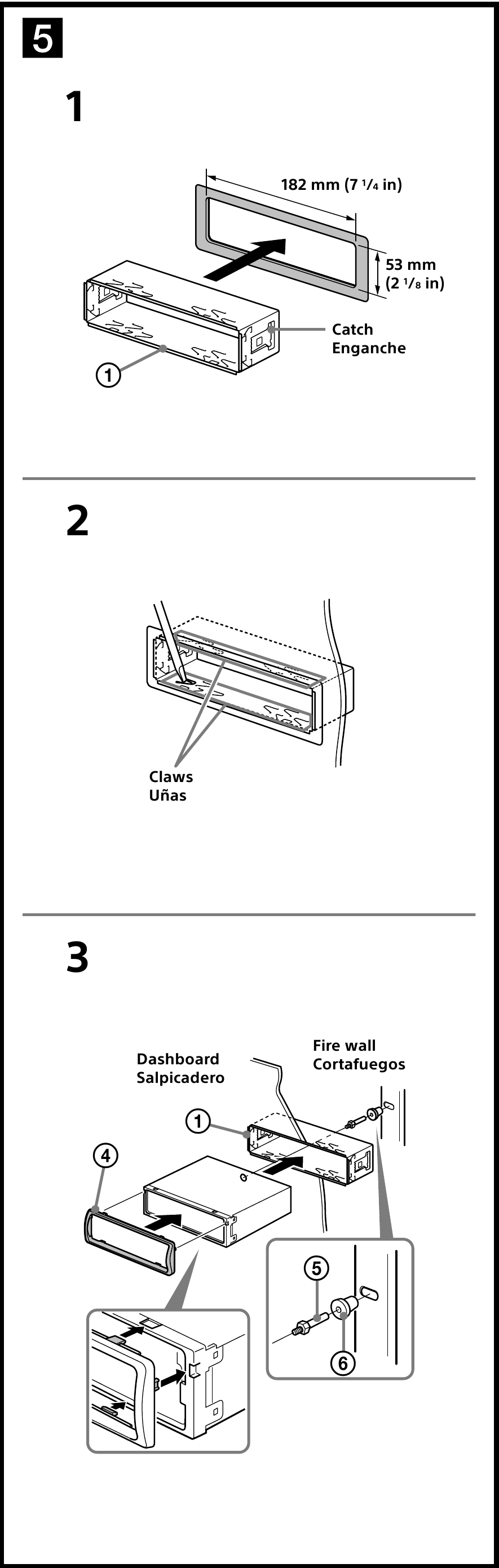

Exemplo de montagem

(Fig.5)

Instalação no painel de instrumentos

Notas:

• Antes de instalar, certifique-se de que os encaixes em ambos os lados do suporte estão dobrados para dentro 2 mm (³/₃₂ pol.). Se os encaixes estiverem direitos ou dobrados para fora, a unidade não será instalada de forma segura e poderá saltar para fora ().
• Dobre estas garras para fora para um ajuste firme, se necessário ().
• Certifique-se de que os 4 encaixes no colar de proteção estão devidamente encaixados nas ranhuras da unidade ().

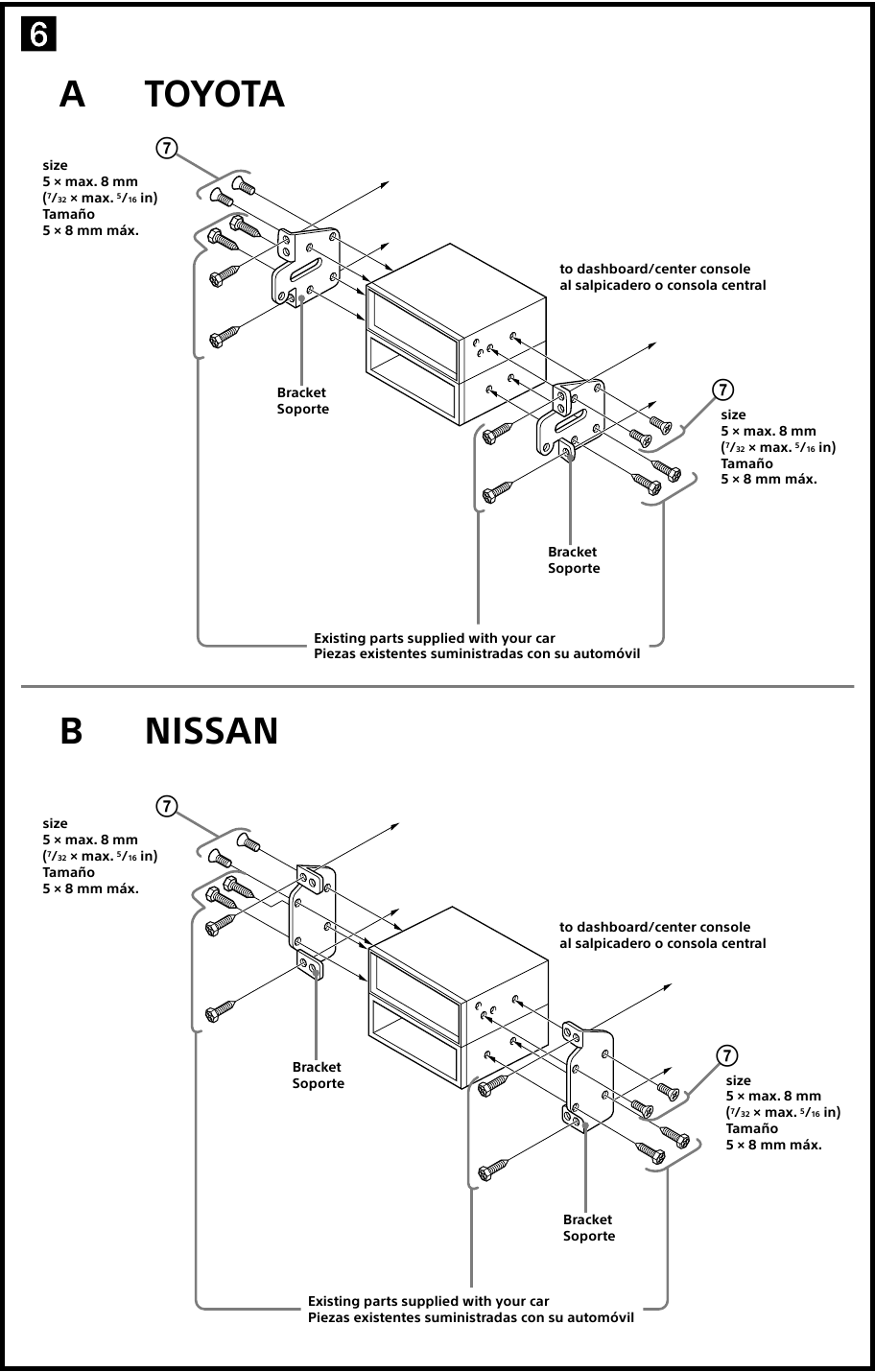

Montagem da unidade num carro japonês

(Fig.6)

Poderá não ser possível instalar esta unidade em algumas marcas de carros japoneses. Nesse caso, consulte o seu concessionário Sony.

Nota: Para evitar o mau funcionamento, instale apenas com os parafusos fornecidos .

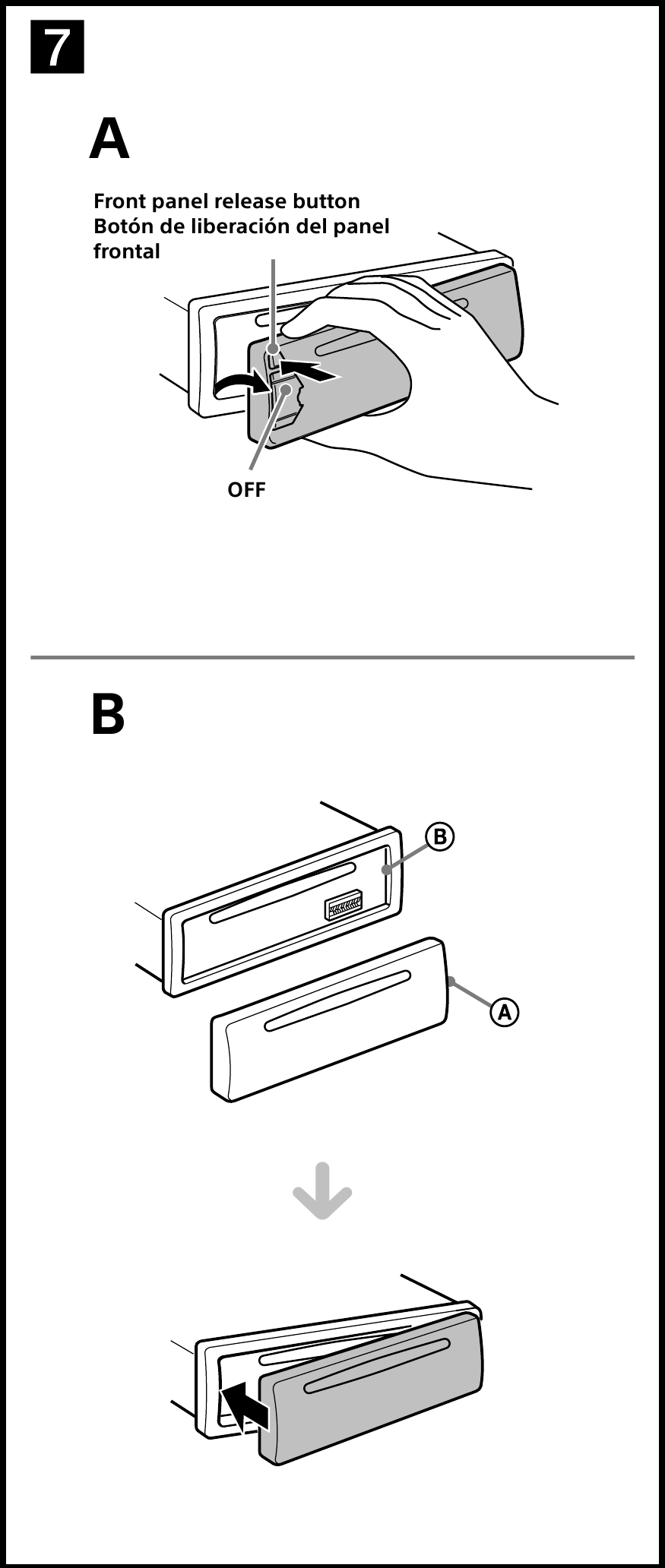

Como remover e fixar o painel frontal

(Fig.7)

Antes de instalar a unidade, remova o painel frontal.

Para remover
Antes de remover o painel frontal, certifique-se de que prime e mantém premido OFF (desligar). Prima o botão de libertação do painel frontal e puxe-o para si.

Para fixar
Encaixe a peça do painel frontal com a peça da unidade, conforme ilustrado, e empurre o lado esquerdo para a posição até encaixar.

Aviso se a ignição do seu carro não tiver posição ACC

Certifique-se de que define a função Auto Off (desligar automático). Para obter mais informações, consulte as Instruções de funcionamento fornecidas.
A unidade desligar-se-á completa e automaticamente no tempo definido após a unidade ser desligada, o que evita o consumo da bateria.
Se não definir a função Auto Off (desligar automático), prima e mantenha premido OFF (desligar) até o visor desaparecer sempre que desligar a ignição.

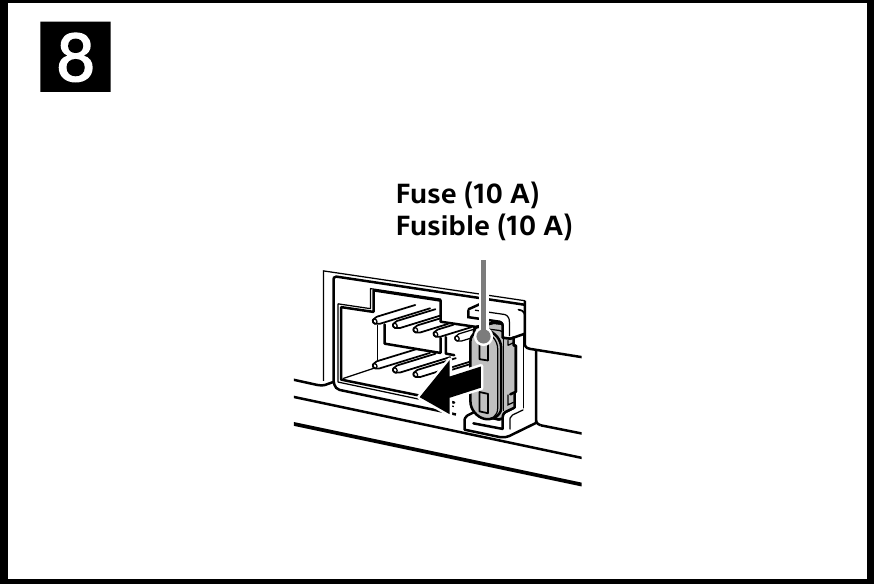

Substituição do fusível

(Fig.8)

Ao substituir o fusível, certifique-se de que utiliza um que corresponda à classificação de amperagem indicada no fusível original. Se o fusível queimar, verifique a ligação de alimentação e substitua o fusível. Se o fusível queimar novamente após a substituição, poderá haver um mau funcionamento interno. Nesse caso, consulte o seu concessionário Sony mais próximo.

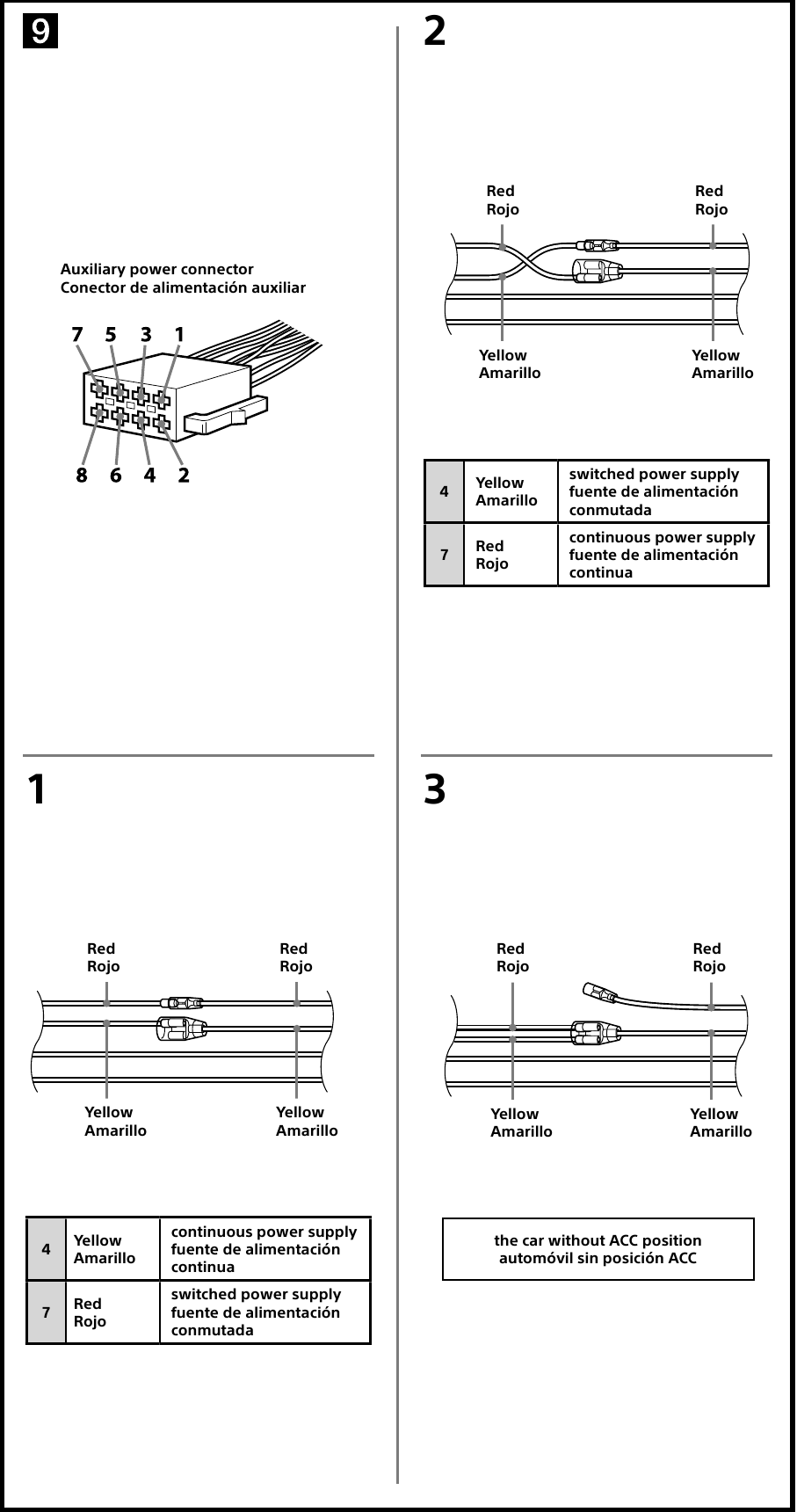

Diagrama de ligação da alimentação

(Fig.9)

O conector de alimentação auxiliar pode variar consoante o carro. Verifique o diagrama do conector de alimentação auxiliar do seu carro para se certificar de que as ligações correspondem corretamente. Existem três tipos básicos (, , ). Poderá ter de trocar as posições dos cabos vermelho e amarelo no cabo de ligação da alimentação do rádio do carro.
Depois de corresponder as ligações e trocar os cabos de alimentação corretamente, ligue a unidade à alimentação do carro. Se tiver alguma dúvida ou problema ao ligar a sua unidade que não esteja abordado neste manual, consulte o concessionário automóvel.
