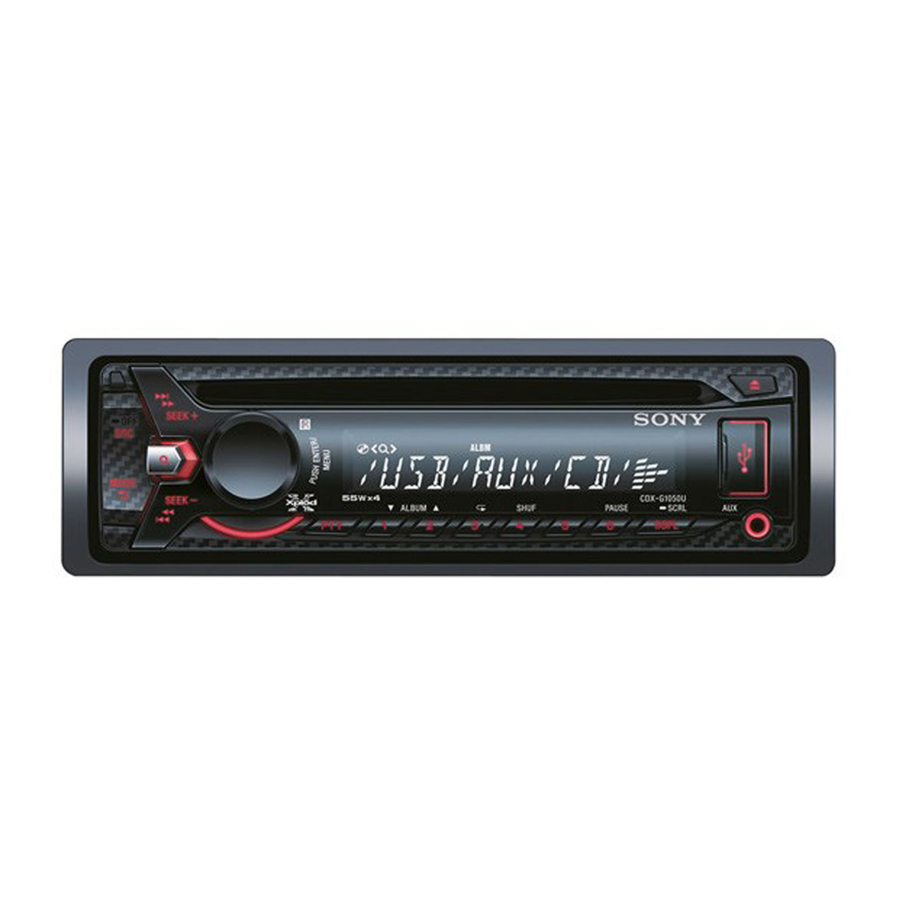

SONY CDX-G1050U - Instalare și conexiuni pentru playerul de discuri compacte FM/AM

Precauții

• Această unitate este proiectată doar pentru funcționarea cu masă negativă (pământ) de 12 V DC.
• Nu lăsați cablurile sub un șurub sau prinse în părți mobile (de exemplu, șina scaunului).
• Înainte de a face conexiuni, opriți contactul mașinii pentru a evita scurtcircuitele.
• Conectați cablul de alimentare la unitate și la difuzoare înainte de a-l conecta la conectorul auxiliar de alimentare.
• Trageți toate cablurile de masă (pământ) într-un punct comun de masă (pământ).
• Asigurați-vă că izolați orice cabluri neconectate cu bandă electrică pentru siguranță.

Note despre cablul de alimentare (galben)

• Când conectați această unitate în combinație cu alte componente stereo, valoarea nominală a circuitului auto conectat trebuie să fie mai mare decât suma siguranțelor fiecărei componente.
• Când niciun circuit auto nu are o valoare nominală suficient de mare, conectați unitatea direct la baterie.

Lista pieselor

Fig.1

• Numerele din listă corespund celor din instrucțiuni.
• Suportul și gulerul de protecție sunt atașate la unitate înainte de expediere. Înainte de a monta unitatea, utilizați cheile de eliberare pentru a scoate suportul de pe unitate. Pentru detalii, consultați "Scoaterea gulerului de protecție și a suportului ()" de pe partea verso a foii.
• Păstrați cheile de eliberare pentru utilizare ulterioară, deoarece sunt necesare și dacă scoateți unitatea din mașină.

Manipulați suportul cu grijă pentru a evita rănirea degetelor.

Exemplu de conexiune

Fig.2

Conectare ușoară a subwooferului (-C)
Puteți utiliza un subwoofer fără amplificator de putere atunci când este conectat la un cablu de difuzor spate.

Notă: Asigurați-vă că conectați un subwoofer de 4 - 8 ohmi. Nu conectați un difuzor la celălalt cablu de difuzor spate.
* Nu conectați un difuzor în această conexiune.

Note:

• Asigurați-vă că conectați cablul de masă (pământ) înainte de a conecta amplificatorul.
• Alarma va suna numai dacă este utilizat amplificatorul încorporat.

Diagrama de conexiuni

(Fig.3)

Dacă aveți o antenă electrică (aerial) fără o cutie de relee, conectarea acestei unități cu cablul de alimentare furnizat poate deteriora antena (aerial).

Note despre cablurile de control și de alimentare

• Cablul REM OUT (albastru/alb cu dungi) furnizează +12 V DC când porniți unitatea.
• Când utilizați un amplificator de putere opțional, conectați cablul REM OUT (albastru/alb cu dungi) sau cablul de alimentare al accesoriului (roșu) la AMP REMOTE IN al acestuia.
• Când mașina dvs. are o antenă FM/AM (aerial) încorporată în geamul din spate/lateral, conectați cablul REM OUT (albastru/alb cu dungi) sau cablul de alimentare al accesoriului (roșu) la terminalul de alimentare al amplificatorului de antenă (aerial) existent. Pentru detalii, consultați dealerul dvs.
• O antenă electrică (aerial) fără o cutie de relee nu poate fi utilizată cu această unitate.

Conexiune de menținere a memoriei
Când cablul galben de intrare de alimentare este conectat, alimentarea va fi întotdeauna furnizată circuitului de memorie, chiar și atunci când contactul este oprit.

Note despre conectarea difuzoarelor

• Înainte de a conecta difuzoarele, opriți unitatea.
• Utilizați difuzoare cu o impedanță de 4 până la 8 ohmi și cu capacități adecvate de gestionare a puterii pentru a evita deteriorarea acestora.
• Nu conectați bornele difuzoarelor la șasiul mașinii și nu conectați bornele difuzoarelor din dreapta cu cele ale difuzorului din stânga.
• Nu conectați cablul de masă (pământ) al acestei unități la borna negativă (–) a difuzorului.
• Nu încercați să conectați difuzoarele în paralel.
• Conectați numai difuzoare pasive. Conectarea difuzoarelor active (cu amplificatoare încorporate) la bornele difuzoarelor poate deteriora unitatea.
• Pentru a evita o funcționare defectuoasă, nu utilizați cablurile difuzoarelor încorporate instalate în mașina dvs. dacă unitatea are un cablu negativ (–) comun pentru difuzoarele din dreapta și din stânga.
• Nu conectați cablurile difuzoarelor unității între ele.

Precauții

• Alegeți cu atenție locul de instalare, astfel încât unitatea să nu interfereze cu operațiunile normale de conducere.
• Evitați instalarea unității în zone expuse la praf, murdărie, vibrații excesive sau temperaturi ridicate, cum ar fi în lumina directă a soarelui sau lângă conductele de încălzire.
• Utilizați numai hardware-ul de montare furnizat pentru o instalare sigură.

Reglarea unghiului de montare
Reglați unghiul de montare la mai puțin de 45°.

Scoaterea gulerului de protecție și a suportului

(Fig.4)

Înainte de a instala unitatea, scoateți gulerul de protecție și suportul de pe unitate.

1. Scoateți gulerul de protecție .
   Ciupiți ambele margini ale gulerului de protecție , apoi trageți-l afară.
2. Scoateți suportul .
   Introduceți ambele chei de eliberare împreună între unitate și suport până când fac clic.
   Trageți suportul în jos, apoi trageți unitatea în sus pentru a o separa.

Exemplu de montare

(Fig.5)

Instalarea în bord

Note:

• Înainte de instalare, asigurați-vă că zăvoarele de pe ambele părți ale suportului sunt îndoite spre interior cu 2 mm (³/₃₂ in). Dacă zăvoarele sunt drepte sau îndoite spre exterior, unitatea nu va fi instalată în siguranță și poate să sară afară ().
• Îndoiți aceste gheare spre exterior pentru o fixare strânsă, dacă este necesar ().
• Asigurați-vă că cele 4 zăvoare de pe gulerul de protecție sunt cuplate corect în fantele unității ().

Montarea unității într-o mașină japoneză

(Fig.6)

Este posibil să nu puteți instala această unitate în unele mărci de mașini japoneze. În acest caz, consultați dealerul dvs. Sony.

Notă: Pentru a preveni funcționarea defectuoasă, instalați numai cu șuruburile furnizate .

Cum se detașează și se atașează panoul frontal

(Fig.7)

Înainte de a instala unitatea, detașați panoul frontal.

Pentru a detașa
Înainte de a detașa panoul frontal, asigurați-vă că apăsați și mențineți apăsat OFF (oprit). Apăsați butonul de eliberare a panoului frontal și trageți-l spre dvs.

Pentru a atașa
Cuplați partea a panoului frontal cu partea a unității, așa cum este ilustrat, și împingeți partea stângă în poziție până când face clic.

Avertisment dacă contactul mașinii dvs. nu are poziția ACC

Asigurați-vă că setați funcția Auto Off (Oprire automată). Pentru detalii, consultați Instrucțiunile de utilizare furnizate.
Unitatea se va opri complet și automat în timpul stabilit după ce unitatea este oprită, ceea ce previne descărcarea bateriei.
Dacă nu setați funcția Auto Off (Oprire automată), apăsați și mențineți apăsat OFF (oprit) până când dispare afișajul de fiecare dată când opriți contactul.

Înlocuirea siguranței

(Fig.8)

Când înlocuiți siguranța, asigurați-vă că utilizați una care se potrivește cu valoarea nominală a amperajului indicată pe siguranța originală. Dacă siguranța se arde, verificați conexiunea de alimentare și înlocuiți siguranța. Dacă siguranța se arde din nou după înlocuire, poate exista o defecțiune internă. În acest caz, consultați cel mai apropiat dealer Sony.

Diagrama conexiunii de alimentare

(Fig.9)

Conectorul auxiliar de alimentare poate varia în funcție de mașină. Verificați diagrama conectorului auxiliar de alimentare al mașinii dvs. pentru a vă asigura că conexiunile se potrivesc corect. Există trei tipuri de bază (, , ). Poate fi necesar să schimbați pozițiile cablurilor roșii și galbene din cablul de conectare a alimentării stereo auto.
După ce potriviți corect conexiunile și cablurile de alimentare comutate, conectați unitatea la sursa de alimentare a mașinii. Dacă aveți întrebări și probleme legate de conectarea unității care nu sunt acoperite în acest manual, vă rugăm să consultați dealerul auto.
