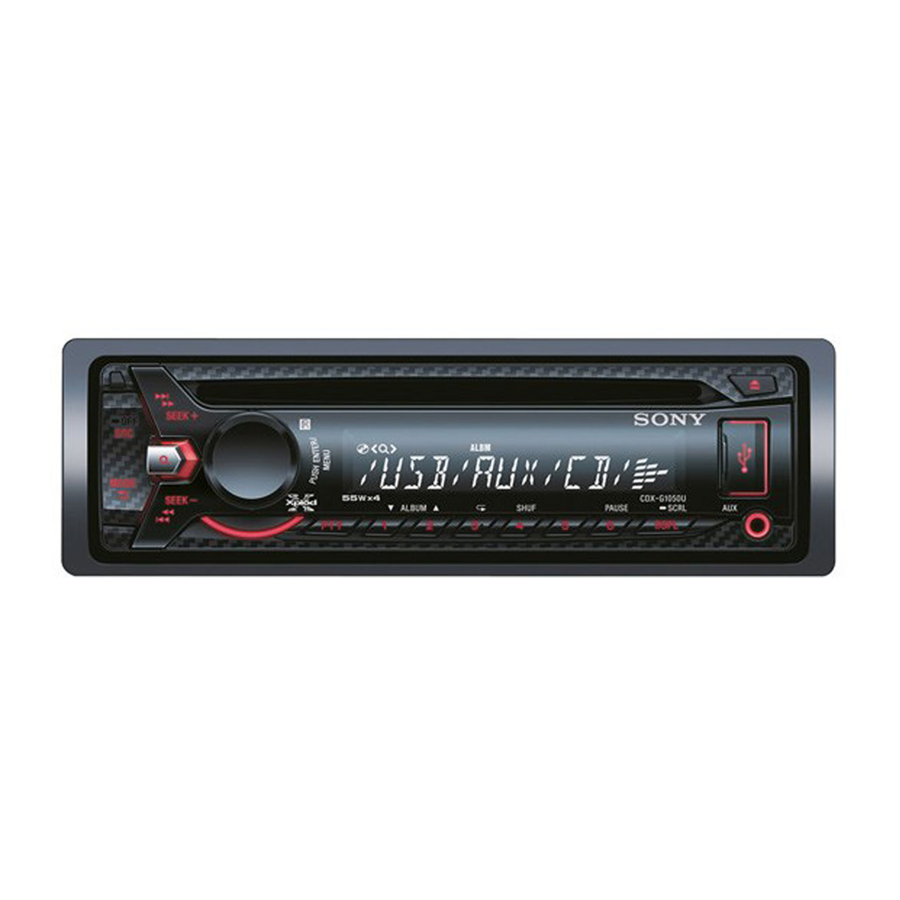

SONY CDX-G1050U - Instalimi dhe Lidhjet e CD Player Kompakt FM/AM

Kujdes

• Kjo njësi është projektuar vetëm për funksionim me tokëzim negativ (tokë) 12 V DC.
• Mos lejoni që telat të futen nën një vidë ose të kapen në pjesë lëvizëse (p.sh. shinat e sediljes).
• Përpara se të bëni lidhjet, fikeni kontaktin e makinës për të shmangur qarqet e shkurtra.
• Lidheni telin e furnizimit me energji me njësinë dhe altoparlantët përpara se ta lidhni me lidhësin ndihmës të energjisë.
• Të gjithë telat e tokëzimit (tokës) drejtojini në një pikë të përbashkët tokëzimi (tokë).
• Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.

Shënime mbi telin e furnizimit me energji (të verdhë)

• Kur e lidhni këtë njësi në kombinim me komponentë të tjerë stereo, vlerësimi i qarkut të lidhur të makinës duhet të jetë më i lartë se shuma e siguresës së secilit komponent.
• Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidheni njësinë drejtpërdrejt me baterinë.

Lista e pjesëve

Fig.1

• Numrat në listë janë të lidhur me ato në udhëzimet.
• Mbajtësja dhe jakë mbrojtëse janë bashkangjitur në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit për të hequr mbajtësen nga njësia. Për detaje, shihni "Heqja e jakës mbrojtëse dhe mbajtëses ()" në anën e pasme të fletës.
• Mbani çelësat e lëshimit për përdorim të ardhshëm pasi ato janë të nevojshme edhe nëse e hiqni njësinë nga makina juaj.

Trajtojeni mbajtësen me kujdes për të shmangur lëndimin e gishtave.

Shembull lidhjeje

Fig.2

Lidhje e Lehtë e Subwoofer-it (-C)
Mund të përdorni një subwoofer pa një amplifikator të energjisë kur ai është i lidhur me një kordon altoparlanti të pasmë.

Shënim: Sigurohuni që të lidhni një subwoofer 4 - 8 ohm. Mos lidhni një altoparlant me kordonin tjetër të altoparlantit të pasmë.
* Mos lidhni një altoparlant në këtë lidhje.

Shënime:

• Sigurohuni që të lidhni telin e tokëzimit (tokës) përpara se të lidhni amplifikatorin.
• Alarmi do të dëgjohet vetëm nëse përdoret amplifikatori i integruar.

Diagrami i lidhjes

(Fig.3)

Nëse keni një antenë (ajrore) të energjisë pa një kuti rele, lidhja e kësaj njësie me telin e furnizimit me energji të furnizuar mund të dëmtojë antenën (ajroren).

Shënime mbi telat e kontrollit dhe furnizimit me energji

• Teli REM OUT (me vija blu/të bardha) furnizon +12 V DC kur e ndizni njësinë.
• Kur përdorni një amplifikator opsional të energjisë, lidhni telin REM OUT (me vija blu/të bardha) ose telin e furnizimit me energji të aksesorëve (të kuq) me AMP REMOTE IN të tij.
• Kur makina juaj ka antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, lidhni telin REM OUT (me vija blu/të bardha) ose telin e furnizimit me energji të aksesorëve (të kuq) me terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me shitësin tuaj.
• Një antenë (ajrore) e energjisë pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories
Kur teli i verdhë i hyrjes së energjisë është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i kontaktit është i fikur.

Shënime mbi lidhjen e altoparlantëve

• Përpara se të lidhni altoparlantët, fikeni njësinë.
• Përdorni altoparlantë me një impedancë prej 4 deri në 8 ohm, dhe me kapacitete të mjaftueshme të trajtimit të energjisë për të shmangur dëmtimin e tij.
• Mos i lidhni terminalet e altoparlantëve me shasinë e makinës, ose lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
• Mos e lidhni telin e tokëzimit (tokës) të kësaj njësie me terminalin negativ (–) të altoparlantit.
• Mos u përpiqni t'i lidhni altoparlantët në paralel.
• Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantëve mund të dëmtojë njësinë.
• Për të shmangur një mosfunksionim, mos përdorni telat e integruar të altoparlantëve të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
• Mos i lidhni telat e altoparlantëve të njësisë me njëri-tjetrin.

Masa paraprake

• Zgjidhni vendndodhjen e instalimit me kujdes në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
• Shmangni instalimin e njësisë në zona që i nënshtrohen pluhurit, papastërtive, dridhjeve të tepërta ose temperaturave të larta, si p.sh. në rrezet e drejtpërdrejta të diellit ose afër kanaleve të ngrohësit.
• Përdorni vetëm pajisjet e montimit të furnizuara për një instalim të sigurt dhe të qëndrueshëm.

Rregullimi i këndit të montimit
Rregulloni këndin e montimit në më pak se 45°.

Heqja e jakës mbrojtëse dhe mbajtëses

(Fig.4)

Përpara se të instaloni njësinë, hiqni jakën mbrojtëse dhe mbajtësen nga njësia.

1. Hiqni jakën mbrojtëse .
   Shtrëngoni të dy skajet e jakës mbrojtëse , pastaj tërhiqeni atë.
2. Hiqni mbajtësen .
   Futni të dy çelësat e lëshimit së bashku midis njësisë dhe mbajtëses derisa të klikojnë.
   Tërhiqeni poshtë mbajtësen , pastaj tërhiqeni lart njësinë për ta ndarë.

Shembull montimi

(Fig.5)

Instalimi në panelin e instrumenteve

Shënime:

• Përpara instalimit, sigurohuni që kapëset në të dy anët e mbajtëses të jenë të përkulura nga brenda 2 mm (³/₃₂ in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë ().
• Përkulni këto kthetra nga jashtë për një përshtatje të ngushtë, nëse është e nevojshme ().
• Sigurohuni që 4 kapëset në jakën mbrojtëse të jenë të angazhuara siç duhet në hapësirat e njësisë ().

Montimi i njësisë në një makinë japoneze

(Fig.6)

Mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me shitësin tuaj të Sony-t.

Shënim: Për të parandaluar mosfunksionimin, instaloni vetëm me vidat e furnizuara .

Si të shkëputni dhe bashkëngjitni panelin e përparmë

(Fig.7)

Përpara se të instaloni njësinë, shkëputni panelin e përparmë.

Për të shkëputur
Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni dhe mbani të shtypur OFF (fikur). Shtypni butonin e lëshimit të panelit të përparmë dhe tërhiqeni atë drejt jush.

Për të bashkëngjitur
Angazhoni pjesën të panelit të përparmë me pjesën të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.

Paralajmërim nëse kontakti i makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off (fikje automatike). Për detaje, shihni Udhëzimet e Përdorimit të furnizuara.
Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi njësia të jetë fikur, gjë që parandalon shkarkimin e baterisë.
Nëse nuk e vendosni funksionin Auto Off (fikje automatike), shtypni dhe mbani të shtypur OFF (fikur) derisa ekrani të zhduket sa herë që fikni kontaktin.

Zëvendësimi i siguresës

(Fig.8)

Kur zëvendësoni siguresën, sigurohuni që të përdorni një që përputhet me vlerësimin e amperazhit të deklaruar në siguresën origjinale. Nëse siguresa digjet, kontrolloni lidhjen e energjisë dhe zëvendësoni siguresën. Nëse siguresa digjet përsëri pas zëvendësimit, mund të ketë një mosfunksionim të brendshëm. Në një rast të tillë, konsultohuni me shitësin tuaj më të afërt të Sony-t.

Diagrami i lidhjes së energjisë

(Fig.9)

Lidhësi ndihmës i energjisë mund të ndryshojë në varësi të makinës. Kontrolloni diagramin e lidhësit ndihmës të energjisë së makinës suaj për t'u siguruar që lidhjet përputhen saktë. Ka tre lloje bazë (, , ). Mund t'ju duhet të ndërroni pozicionet e telave të kuq dhe të verdhë në telin lidhës të energjisë të stereo-s së makinës.
Pasi të përputhni lidhjet dhe të ndërroni saktë telat e furnizimit me energji, lidheni njësinë me furnizimin me energji të makinës. Nëse keni ndonjë pyetje dhe problem me lidhjen e njësisë suaj që nuk janë të mbuluara në këtë manual, ju lutemi konsultohuni me shitësin e makinës.
