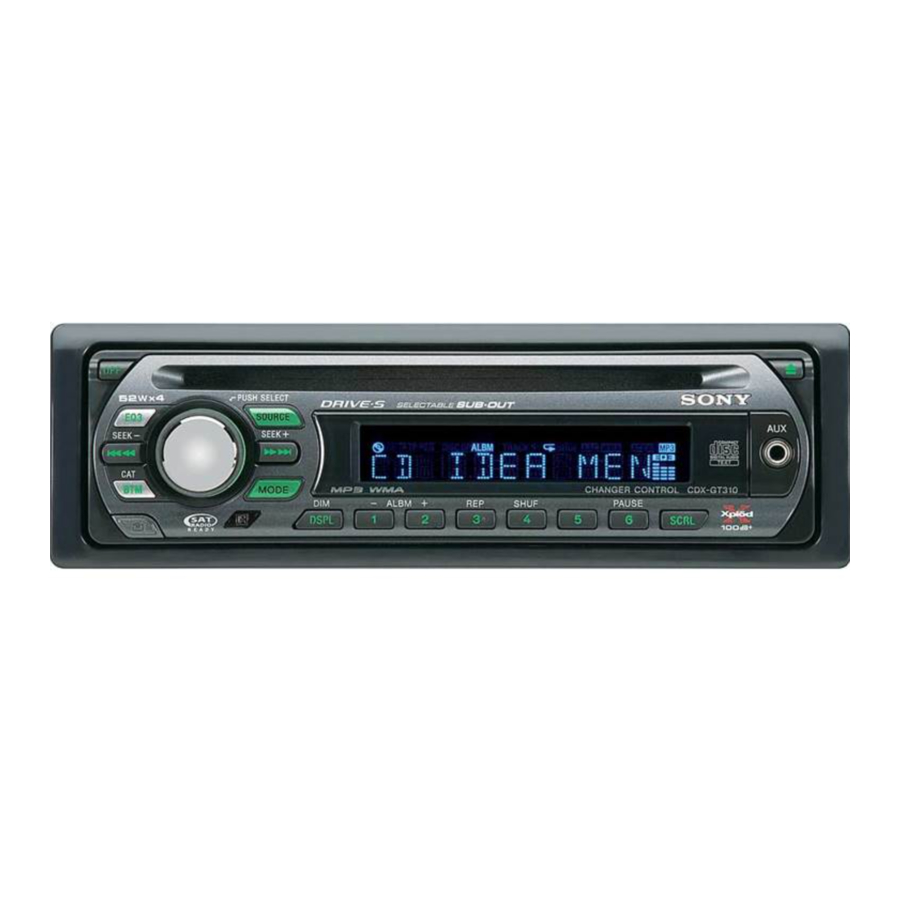

Sony CDX-GT310, CDX-GT31W - Instalimi dhe Lidhjet e CD Player FM/AM

Përmbajtja

1 Udhëzime sigurie
2 Lista e pjesëve (figura 1)
3 Shembull lidhjeje (figura 2)
4 Diagram lidhjeje (figura 3)
5 Paraprakisht
- 5.1 Rregullimi i këndit të montimit
6 Heqja e jakës mbrojtëse dhe mbajtëses (figura 4)
7 Shembull montimi (figura 5)
8 Montimi i njësisë në një makinë japoneze (figura 6)
9 Si të shkëputni dhe bashkëngjitni panelin e përparmë (figura 7)
10 Paralajmërim nëse ndezja e makinës suaj nuk ka pozicion ACC
11 Butoni RESET
12 Shkarko manual
13 Në Gjuhë të Tjera

Udhëzime sigurie

Kujdes

Kjo njësi është e projektuar vetëm për funksionimin me tokëzim negativ (tokë) 12 V DC.
Mos i futni telat poshtë një vidhe, ose mos i kapni në pjesë lëvizëse (p.sh. te shinat e sediljes).
Përpara se të bëni lidhjet, fikeni ndezjen e makinës për të shmangur qarqet e shkurtra.
Lidhni telat e furnizimit me energji të verdhë dhe të kuqe vetëm pasi të jenë lidhur të gjithë telat e tjerë.
Kaloni të gjithë telat e tokëzimit (tokë) në një pikë të përbashkët tokëzimi (tokë).
Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.
Përdorimi i instrumenteve optike me këtë produkt do të rrisë rrezikun për sytë.

Shënime mbi telin e furnizimit me energji (të verdhë)

Kur lidhni këtë njësi në kombinim me komponentë të tjerë stereo, vlerësimi i qarkut të makinës së lidhur duhet të jetë më i lartë se shuma e siguresës së secilit komponent.
Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidheni njësinë drejtpërdrejt me baterinë.

Lista e pjesëve (figura 1)

Pajisjet e përdorura në ilustrime (nuk furnizohen)

Numrat në listë janë të lidhur me ato në udhëzimet.
Mbajtësja 1 dhe jakë mbrojtëse 4 janë të bashkangjitura në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit 3 për të hequr mbajtësen 1 dhe jakën mbrojtëse 4 nga njësia. Për detaje, shihni "Heqja e jakës mbrojtëse dhe mbajtëses (4)" në anën e pasme të fletës.
Mbani çelësat e lëshimit 3 për përdorim të ardhshëm pasi ato janë të nevojshme gjithashtu nëse e hiqni njësinë nga makina juaj.

Kujdes

Trajtojeni me kujdes mbajtësen 1 për të shmangur lëndimin e gishtave tuaj.

Shënim

Përpara instalimit, sigurohuni që kapëset në të dy anët e mbajtëses 1 të jenë të përkulura nga brenda 2 mm (³/32 in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë.

Shembull lidhjeje (figura 2)

Shënime (2-A)

Sigurohuni që të lidhni telin e tokëzimit (tokë) përpara se të lidhni amplifikatorin.
Alarmi do të dëgjohet vetëm nëse përdoret amplifikatori i integruar.

Këshillë (2-b)
Për lidhjen e dy ose më shumë ndërruesve CD/MD, është i nevojshëm përzgjedhësi i burimit XA-C40 (nuk furnizohet).

Diagram lidhjeje (figura 3)

Në një sipërfaqe metalike të makinës
Së pari lidhni telin e zi të tokëzimit (tokë), pastaj lidhni telat e verdhë dhe të kuq të furnizimit me energji.
Në telin e kontrollit të antenës (ajrore) të energjisë ose telin e furnizimit me energji të përforcuesit të antenës (ajrore)
Shënime

Nuk është e nevojshme të lidhni këtë tel nëse nuk ka antenë (ajrore) të energjisë ose përforcues antene (ajrore), ose me një antenë teleskopike (ajrore) të operuar manualisht.
Kur makina juaj ka një antenë të integruar FM/AM (ajrore) në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."

Në AMP REMOTE IN të një amplifikatori opsional të energjisë
Kjo lidhje është vetëm për amplifikatorë. Lidhja e çdo sistemi tjetër mund të dëmtojë njësinë.
Në terminalin e energjisë +12 V i cili energjizohet në pozicionin e aksesorëve të çelësit të ndezjes
Shënime

Nëse nuk ka pozicion aksesorësh, lidheni me terminalin e energjisë +12 V (bateria) i cili energjizohet në çdo kohë.
Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokë) me një sipërfaqe metalike të makinës.
Kur makina juaj ka një antenë të integruar FM/AM (ajrore) në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."

Në terminalin e energjisë +12 V i cili energjizohet në çdo kohë
Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokë) me një sipërfaqe metalike të makinës.

Shënime mbi telat e kontrollit dhe furnizimit me energji

Teli i kontrollit të antenës (ajrore) të energjisë (blu) furnizon +12 V DC kur ndizni tuner-in.
Kur makina juaj ka antenë të integruar FM/AM (ajrore) në xhamin e pasmë/anësor, lidhni telin e kontrollit të antenës (ajrore) të energjisë (blu) ose telin e furnizimit me energji të aksesorëve (të kuq) në terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me tregtarin tuaj.
antena e energjisë (ajrore) pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories

Kur teli i verdhë i furnizimit me energji është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i ndezjes është i fikur.

Shënime mbi lidhjen e altoparlantit

Përpara se të lidhni altoparlantët, fikeni njësinë.
Përdorni altoparlantë me një impedancë prej 4 deri në 8 ohm, dhe me kapacitete të mjaftueshme për trajtimin e energjisë për të shmangur dëmtimin e tij.
Mos i lidhni terminalet e altoparlantit me shasinë e makinës, ose mos i lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
Mos e lidhni telin e tokëzimit (tokë) të kësaj njësie me terminalin negativ (–) të altoparlantit.
Mos u përpiqni t'i lidhni altoparlantët në paralel.
Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantëve mund të dëmtojë njësinë.
Për të shmangur një mosfunksionim, mos përdorni telat e altoparlantëve të integruar të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
Mos i lidhni telat e altoparlantëve të njësisë me njëri-tjetrin.

Shënim mbi lidhjen

Nëse altoparlanti dhe amplifikatori nuk janë lidhur saktë, "FAILURE" (Dështim) shfaqet në ekran. Në këtë rast, sigurohuni që altoparlanti dhe amplifikatori të jenë lidhur saktë.

Paraprakisht

Zgjidhni me kujdes vendndodhjen e instalimit në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
Shmangni instalimin e njësisë në zona të ekspozuara ndaj pluhurit, papastërtive, dridhjeve të tepërta ose temperaturave të larta, si p.sh. në dritën e drejtpërdrejtë të diellit ose pranë kanaleve të ngrohësit.
Përdorni vetëm pajisjen e montimit të furnizuar për një instalim të sigurt dhe të sigurt.

Rregullimi i këndit të montimit

Rregulloni këndin e montimit në më pak se 45°.

Heqja e jakës mbrojtëse dhe mbajtëses (figura 4)

Përpara se të instaloni njësinë, hiqni jakën mbrojtëse 4 dhe mbajtësen 1 nga njësia.

Hiqni jakën mbrojtëse 4.
1. Angazhoni çelësat e lëshimit 3 së bashku me jakën mbrojtëse 4.
2. Tërhiqni çelësat e lëshimit 3 për të hequr jakën mbrojtëse 4.
Hiqni mbajtësen 1.
1. Futni të dy çelësat e lëshimit 3 së bashku midis njësisë dhe mbajtëses 1 derisa të klikojnë.
2. Tërhiqeni poshtë mbajtësen 1, pastaj tërhiqeni lart njësinë për t'u ndarë.

Shembull montimi (figura 5)

Instalimi në panelin e instrumenteve

Shënime

Përkulni këto kthetra nga jashtë për një përshtatje të ngushtë, nëse është e nevojshme (5-2).
Sigurohuni që të 4 kapëset në jakën mbrojtëse 4 të jenë të angazhuara siç duhet në hapësirat e njësisë (5-3).

Montimi i njësisë në një makinë japoneze (figura 6)

Ju mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me tregtarin tuaj Sony.

Shënim
Për të parandaluar mosfunksionimin, instaloni vetëm me vidhat e furnizuara 5.

Si të shkëputni dhe bashkëngjitni panelin e përparmë (figura 7)

Përpara se të instaloni njësinë, shkëputni panelin e përparmë.

7-A Për të shkëputur
Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni .
Shtypni , dhe tërhiqeni drejt jush.

7-B Për të bashkëngjitur
Angazhoni pjesën A të panelit të përparmë me pjesën B të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.

Paralajmërim nëse ndezja e makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off (Fikje automatike). Për detaje, shihni Udhëzimet e Funksionimit të furnizuara.
Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi njësia të jetë fikur, gjë që parandalon shkarkimin e baterisë.
Nëse nuk e vendosni funksionin Auto Off (Fikje automatike), shtypni dhe mbani derisa ekrani të zhduket sa herë që fikni ndezjen.

Butoni RESET

Kur instalimi dhe lidhjet të kenë përfunduar, sigurohuni që të shtypni butonin RESET me një stilolaps, etj., pasi të keni shkëputur panelin e përparmë.
