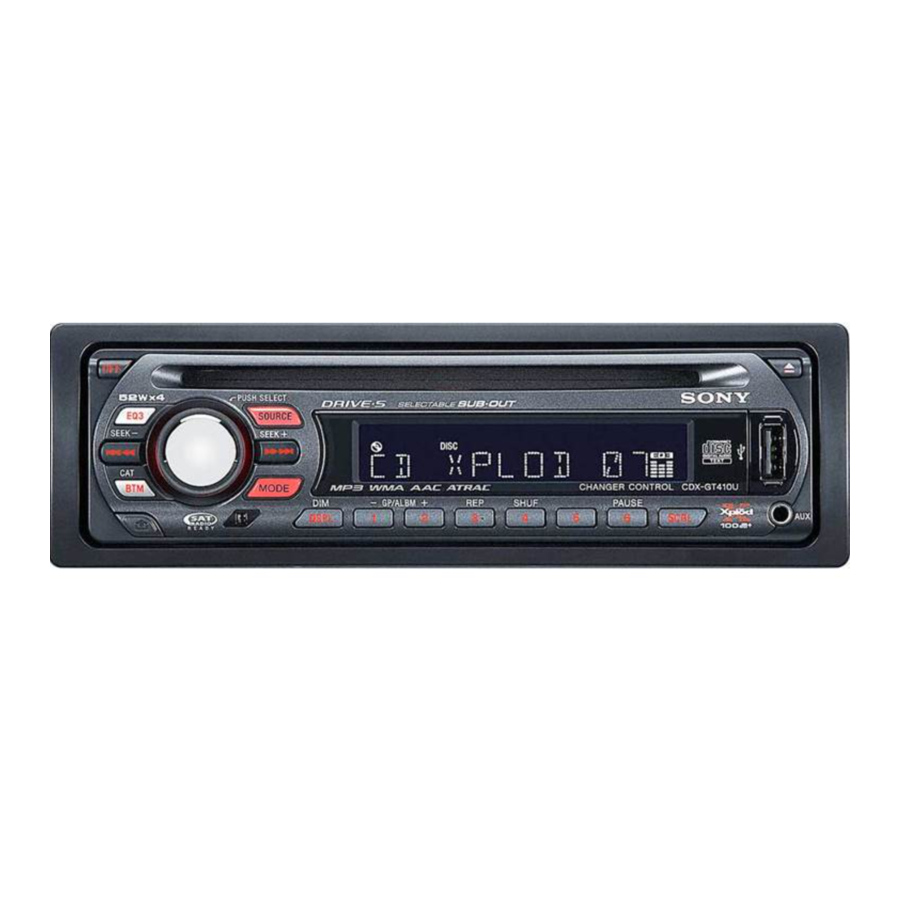

Sony CDX-GT410U, CDX-GT41UW - Instalimi dhe Lidhjet e FM/AM CD Player

Kujdes

• Kjo njësi është projektuar vetëm për funksionim me tokëzim negativ (tokë) 12 V DC.
• Mos i futni telat nën një vidë ose mos i kapni në pjesë të lëvizshme (p.sh. shinat e sediljes).
• Përpara se të bëni lidhjet, fikni ndezjen e makinës për të shmangur qarqet e shkurtra.
• Lidhni telat e furnizimit me energji të verdhë dhe të kuqe vetëm pasi të jenë lidhur të gjithë telat e tjerë.
• Kaloni të gjithë telat e tokëzimit (tokë) në një pikë të përbashkët tokëzimi (tokë).
• Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.
• Përdorimi i instrumenteve optike me këtë produkt do të rrisë rrezikun për sytë.

Shënime mbi telin e furnizimit me energji (të verdhë)

• Kur lidhni këtë njësi në kombinim me komponentë të tjerë stereo, vlerësimi i qarkut të lidhur të makinës duhet të jetë më i lartë se shuma e siguresës së secilit komponent.
• Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidheni njësinë drejtpërdrejt me baterinë.

Lista e pjesëve

• Numrat në listë lidhen me ato në udhëzimet.
• Mbajtësja dhe jakë mbrojtëse janë bashkangjitur në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit për të hequr mbajtësen dhe jakën mbrojtëse nga njësia. Për detaje, shihni "Heqja e jakës mbrojtëse dhe e mbajtëses ()" në anën e pasme të fletës.
• Mbani çelësat e lëshimit për përdorim në të ardhmen pasi ato janë të nevojshme edhe nëse e hiqni njësinë nga makina juaj.

Trajtojeni me kujdes mbajtësen për të shmangur lëndimin e gishtave.

Shënim
Përpara instalimit, sigurohuni që kapëset në të dyja anët e mbajtëses të jenë përkulur nga brenda 2 mm (3/32 in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë.

Shembull lidhjeje

Shënime (-A)

• Sigurohuni që të lidhni telin e tokëzimit (tokë) përpara se të lidhni amplifikatorin.
• Alarmi do të dëgjohet vetëm nëse përdoret amplifikatori i integruar.

Këshillë (-B-)
Për lidhjen e dy ose më shumë ndërruesve CD/MD, zgjedhësi i burimit XA-C40 (nuk furnizohet) është i nevojshëm.

Diagrami i lidhjes

1. Në një sipërfaqe metalike të makinës
   Së pari lidhni telin e zi të tokëzimit (tokë), pastaj lidhni telat e verdhë dhe të kuq të furnizimit me energji.
2. Në telin e kontrollit të antenës (ajrore) të energjisë ose telin e furnizimit me energji të përforcuesit të antenës (ajrore)
   Shënime
   • Nuk është e nevojshme të lidhni këtë tel nëse nuk ka antenë (ajrore) energjie ose përforcues antene (ajrore), ose me një antenë (ajrore) teleskopike me funksionim manual.
   • Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji".
3. Në AMP REMOTE IN të një amplifikatori opsional të energjisë
   Kjo lidhje është vetëm për amplifikatorët. Lidhja e çdo sistemi tjetër mund të dëmtojë njësinë.
4. Në terminalin e energjisë +12 V që aktivizohet në pozicionin e aksesorëve të çelësit të ndezjes
   Shënime
   • Nëse nuk ka pozicion aksesorësh, lidheni me terminalin e energjisë +12 V (bateria) që aktivizohet në të gjitha kohërat. Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokë) në një sipërfaqe metalike të makinës.
   • Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji".
5. Në terminalin e energjisë +12 V që aktivizohet në të gjitha kohërat
   Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokë) në një sipërfaqe metalike të makinës.

Shënime mbi telat e kontrollit dhe furnizimit me energji

• Teli i kontrollit të antenës (ajrore) të energjisë (blu) furnizon +12 V DC kur ndizni tuner-in.
• Kur makina juaj ka antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, lidhni telin e kontrollit të antenës (ajrore) të energjisë (blu) ose telin e furnizimit me energji të aksesorëve (të kuq) me terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me tregtarin tuaj.
• Një antenë (ajrore) energjie pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories

Kur teli i verdhë i furnizimit me energji është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i ndezjes është i fikur.

Shënime mbi lidhjen e altoparlantit

• Përpara se të lidhni altoparlantët, fikeni njësinë.
• Përdorni altoparlantë me një impedancë prej 4 deri në 8 ohm dhe me kapacitete të mjaftueshme të trajtimit të energjisë për të shmangur dëmtimin e tij.
• Mos i lidhni terminalet e altoparlantit me shasinë e makinës ose mos i lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
• Mos e lidhni telin e tokëzimit (tokë) të kësaj njësie me terminalin negativ (–) të altoparlantit.
• Mos provoni t'i lidhni altoparlantët paralelisht.
• Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantëve mund të dëmtojë njësinë.
• Për të shmangur një mosfunksionim, mos përdorni telat e altoparlantëve të integruar të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
• Mos i lidhni telat e altoparlantëve të njësisë me njëri-tjetrin.

Shënim mbi lidhjen

Nëse altoparlanti dhe amplifikatori nuk janë të lidhur saktë, "FAILURE" (dështim) shfaqet në ekran. Në këtë rast, sigurohuni që altoparlanti dhe amplifikatori të jenë lidhur saktë.

Masa paraprake

• Zgjidhni me kujdes vendndodhjen e instalimit në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
• Shmangni instalimin e njësisë në zona që i nënshtrohen pluhurit, papastërtisë, dridhjeve të tepërta ose temperaturave të larta, të tilla si në rrezet e diellit të drejtpërdrejta ose afër kanaleve të ngrohësit.
• Përdorni vetëm pajisjen e montimit të furnizuar për një instalim të sigurt dhe të sigurt.

Rregullimi i këndit të montimit

Rregulloni këndin e montimit në më pak se 45°.

Heqja e jakës mbrojtëse dhe e mbajtëses

Përpara instalimit të njësisë, hiqni jakën mbrojtëse dhe mbajtësen nga njësia.

1. Hiqni jakën mbrojtëse .
   1. Angazhoni çelësat e lëshimit së bashku me jakën mbrojtëse .
   2. Tërhiqni çelësat e lëshimit për të hequr jakën mbrojtëse .
2. Hiqni mbajtësen .
   1. Futni të dy çelësat e lëshimit së bashku midis njësisë dhe mbajtëses derisa të klikojnë.
   2. Tërhiqni poshtë mbajtësen , pastaj tërhiqeni lart njësinë për t'u ndarë.

Shembull montimi

Instalimi në panelin e instrumenteve

Shënime

• Përkulni këto kthetra nga jashtë për një montim të ngushtë, nëse është e nevojshme (-2).
• Sigurohuni që të 4 kapëset në jakën mbrojtëse të jenë angazhuar siç duhet në vrimat e njësisë (-3).

Montimi i njësisë në një makinë japoneze

Mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me tregtarin tuaj Sony.

Shënim
Për të parandaluar mosfunksionimin, instaloni vetëm me vidat e furnizuara .

Si të shkëputni dhe bashkëngjitni panelin e përparmë

Përpara instalimit të njësisë, shkëputni panelin e përparmë.

Për të shkëputur

-A

Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni . Shtypni , dhe tërhiqeni drejt jush.

Për të bashkëngjitur

-B

Angazhoni pjesën të panelit të përparmë me pjesën të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.

Paralajmërim nëse ndezja e makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off. Për detaje, shihni Udhëzimet e Përdorimit të furnizuara.

Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi njësia të jetë fikur, gjë që parandalon shkarkimin e baterisë.

Nëse nuk e vendosni funksionin Auto Off, shtypni dhe mbani derisa ekrani të zhduket sa herë që fikni ndezjen.

Butoni RESET

Kur instalimi dhe lidhjet të jenë përfunduar, sigurohuni që të shtypni butonin RESET me një stilolaps, etj., pasi të keni shkëputur panelin e përparmë.
