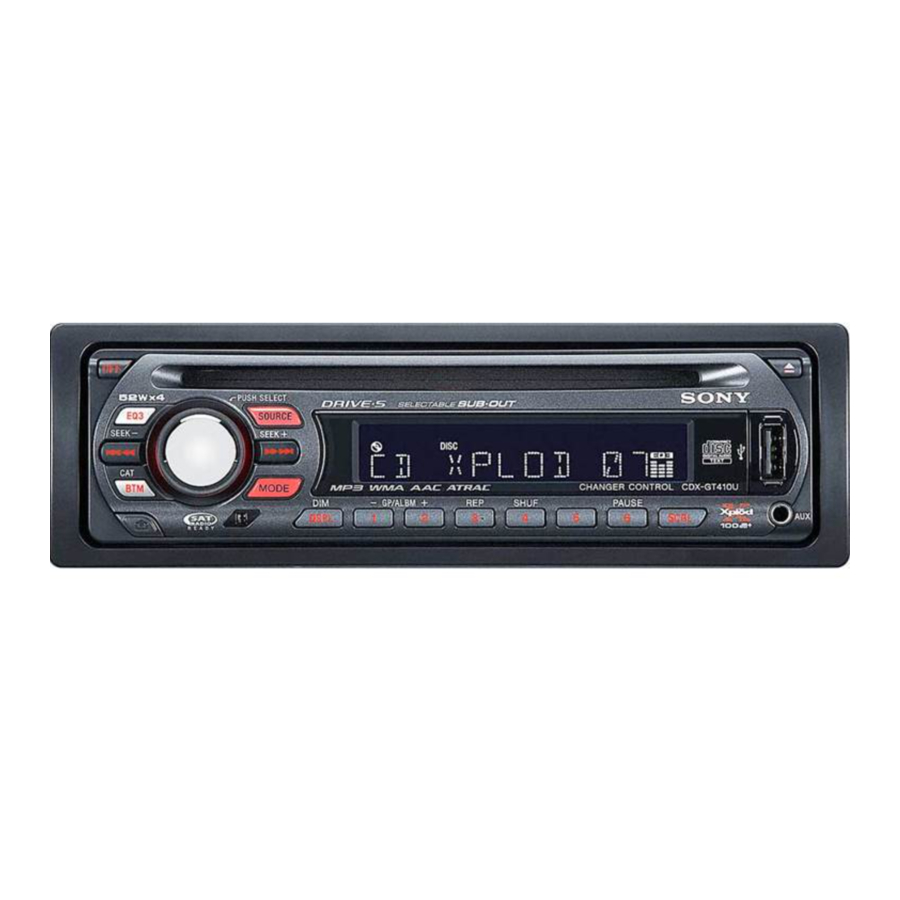

Sony CDX-GT410U, CDX-GT41UW - Instalasi dan Koneksi Pemutar CD FM/AM

Perhatian

• Unit ini dirancang hanya untuk operasi ground negatif (bumi) 12 V DC.
• Jangan sampai kabel berada di bawah sekrup, atau tersangkut di bagian yang bergerak (misalnya, rel kursi).
• Sebelum membuat koneksi, matikan kunci kontak mobil untuk menghindari korsleting.
• Sambungkan kabel catu daya kuning dan merah hanya setelah semua kabel lain terhubung.
• Jalankan semua kabel ground (bumi) ke titik ground (bumi) yang sama.
• Pastikan untuk mengisolasi kabel yang longgar dan tidak terhubung dengan pita listrik untuk keamanan.
• Penggunaan instrumen optik dengan produk ini akan meningkatkan bahaya pada mata.

Catatan tentang kabel catu daya (kuning)

• Saat menghubungkan unit ini dalam kombinasi dengan komponen stereo lainnya, peringkat sirkuit mobil yang terhubung harus lebih tinggi dari jumlah sekering setiap komponen.
• Jika tidak ada sirkuit mobil yang memiliki peringkat cukup tinggi, sambungkan unit langsung ke baterai.

Daftar bagian

• Angka-angka dalam daftar sesuai dengan yang ada dalam instruksi.
• Braket dan kerah pelindung terpasang pada unit sebelum pengiriman. Sebelum memasang unit, gunakan kunci pelepas untuk melepaskan braket dan kerah pelindung dari unit. Untuk detailnya, lihat "Melepas kerah pelindung dan braket ()" di sisi sebaliknya lembaran.
• Simpan kunci pelepas untuk penggunaan di masa mendatang karena juga diperlukan jika Anda melepas unit dari mobil Anda.

Tangani braket dengan hati-hati untuk menghindari cedera pada jari Anda.

Catatan
Sebelum memasang, pastikan bahwa pengait di kedua sisi braket ditekuk ke dalam 2 mm (3/32 in). Jika pengait lurus atau ditekuk ke luar, unit tidak akan terpasang dengan aman dan dapat keluar.

Contoh koneksi

Catatan (-A)

• Pastikan untuk menghubungkan kabel ground (bumi) sebelum menghubungkan amplifier.
• Alarm hanya akan berbunyi jika amplifier bawaan digunakan.

Tip (-B-)
Untuk menghubungkan dua atau lebih pengubah CD/MD, pemilih sumber XA-C40 (tidak disertakan) diperlukan.

Diagram koneksi

1. Ke permukaan logam mobil
   Hubungkan terlebih dahulu kabel ground (bumi) hitam, lalu hubungkan kabel catu daya kuning dan merah.
2. Ke kabel kontrol antena (udara) daya atau kabel catu daya penguat antena (udara)
   Catatan
   • Tidak perlu menghubungkan kabel ini jika tidak ada antena (udara) daya atau penguat antena (udara), atau dengan antena (udara) teleskopik yang dioperasikan secara manual.
   • Ketika mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, lihat "Catatan tentang kabel kontrol dan catu daya."
3. Ke AMP REMOTE IN dari amplifier daya opsional
   Koneksi ini hanya untuk amplifier. Menghubungkan sistem lain dapat merusak unit.
4. Ke terminal daya +12 V yang diberi energi pada posisi aksesori sakelar kunci kontak
   Catatan
   • Jika tidak ada posisi aksesori, hubungkan ke terminal daya +12 V (baterai) yang diberi energi setiap saat. Pastikan untuk menghubungkan kabel ground (bumi) hitam ke permukaan logam mobil terlebih dahulu.
   • Ketika mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, lihat "Catatan tentang kabel kontrol dan catu daya."
5. Ke terminal daya +12 V yang diberi energi setiap saat
   Pastikan untuk menghubungkan kabel ground (bumi) hitam ke permukaan logam mobil terlebih dahulu.

Catatan tentang kabel kontrol dan catu daya

• Kabel kontrol antena (udara) daya (biru) memasok +12 V DC saat Anda menghidupkan tuner.
• Ketika mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, hubungkan kabel kontrol antena (udara) daya (biru) atau kabel catu daya aksesori (merah) ke terminal daya penguat antena (udara) yang ada. Untuk detailnya, konsultasikan dengan dealer Anda.
• Antena (udara) daya tanpa kotak relai tidak dapat digunakan dengan unit ini.

Koneksi penahan memori

Ketika kabel catu daya kuning terhubung, daya akan selalu disuplai ke sirkuit memori bahkan ketika sakelar kunci kontak dimatikan.

Catatan tentang koneksi speaker

• Sebelum menghubungkan speaker, matikan unit.
• Gunakan speaker dengan impedansi 4 hingga 8 ohm, dan dengan kapasitas penanganan daya yang memadai untuk menghindari kerusakannya.
• Jangan hubungkan terminal speaker ke sasis mobil, atau hubungkan terminal speaker kanan dengan speaker kiri.
• Jangan hubungkan kabel ground (bumi) unit ini ke terminal negatif (–) speaker.
• Jangan mencoba menghubungkan speaker secara paralel.
• Hubungkan hanya speaker pasif. Menghubungkan speaker aktif (dengan amplifier bawaan) ke terminal speaker dapat merusak unit.
• Untuk menghindari kerusakan, jangan gunakan kabel speaker bawaan yang terpasang di mobil Anda jika unit berbagi kabel negatif (–) yang sama untuk speaker kanan dan kiri.
• Jangan hubungkan kabel speaker unit satu sama lain.

Catatan tentang koneksi

Jika speaker dan amplifier tidak terhubung dengan benar, "FAILURE" (KERUSAKAN) muncul di layar. Dalam hal ini, pastikan speaker dan amplifier terhubung dengan benar.

Tindakan pencegahan

• Pilih lokasi pemasangan dengan hati-hati agar unit tidak mengganggu operasi mengemudi normal.
• Hindari memasang unit di area yang terkena debu, kotoran, getaran berlebihan, atau suhu tinggi, seperti di bawah sinar matahari langsung atau dekat saluran pemanas.
• Gunakan hanya perangkat keras pemasangan yang disertakan untuk pemasangan yang aman dan terjamin.

Penyesuaian sudut pemasangan

Sesuaikan sudut pemasangan kurang dari 45°.

Melepas kerah pelindung dan braket

Sebelum memasang unit, lepas kerah pelindung dan braket dari unit.

1. Lepas kerah pelindung .
   1. Pasang kunci pelepas bersama dengan kerah pelindung .
   2. Tarik keluar kunci pelepas untuk melepaskan kerah pelindung .
2. Lepas braket .
   1. Masukkan kedua kunci pelepas bersama-sama di antara unit dan braket sampai berbunyi klik.
   2. Tarik ke bawah braket , lalu tarik ke atas unit untuk memisahkan.

Contoh pemasangan

Pemasangan di dashboard

Catatan

• Tekuk cakar ini ke luar untuk pemasangan yang ketat, jika perlu (-2).
• Pastikan bahwa 4 pengait pada kerah pelindung terpasang dengan benar di slot unit (-3).

Memasang unit di mobil Jepang

Anda mungkin tidak dapat memasang unit ini di beberapa merek mobil Jepang. Dalam kasus seperti itu, konsultasikan dengan dealer Sony Anda.

Catatan
Untuk mencegah kerusakan, pasang hanya dengan sekrup yang disertakan .

Cara melepas dan memasang panel depan

Sebelum memasang unit, lepas panel depan.

Untuk melepas

-A

Sebelum melepas panel depan, pastikan untuk menekan . Tekan , dan tarik ke arah Anda.

Untuk memasang

-B

Pasang bagian panel depan dengan bagian unit, seperti yang diilustrasikan, dan dorong sisi kiri ke posisinya sampai berbunyi klik.

Peringatan jika kunci kontak mobil Anda tidak memiliki posisi ACC

Pastikan untuk mengatur fungsi Auto Off (Mati Otomatis). Untuk detailnya, lihat Petunjuk Pengoperasian yang disertakan.

Unit akan mati sepenuhnya dan otomatis dalam waktu yang ditetapkan setelah unit dimatikan, yang mencegah pengurasan baterai.

Jika Anda tidak mengatur fungsi Auto Off (Mati Otomatis), tekan dan tahan sampai tampilan menghilang setiap kali Anda mematikan kunci kontak.

Tombol RESET

Ketika pemasangan dan koneksi selesai, pastikan untuk menekan tombol RESET dengan pulpen, dll., setelah melepas panel depan.
