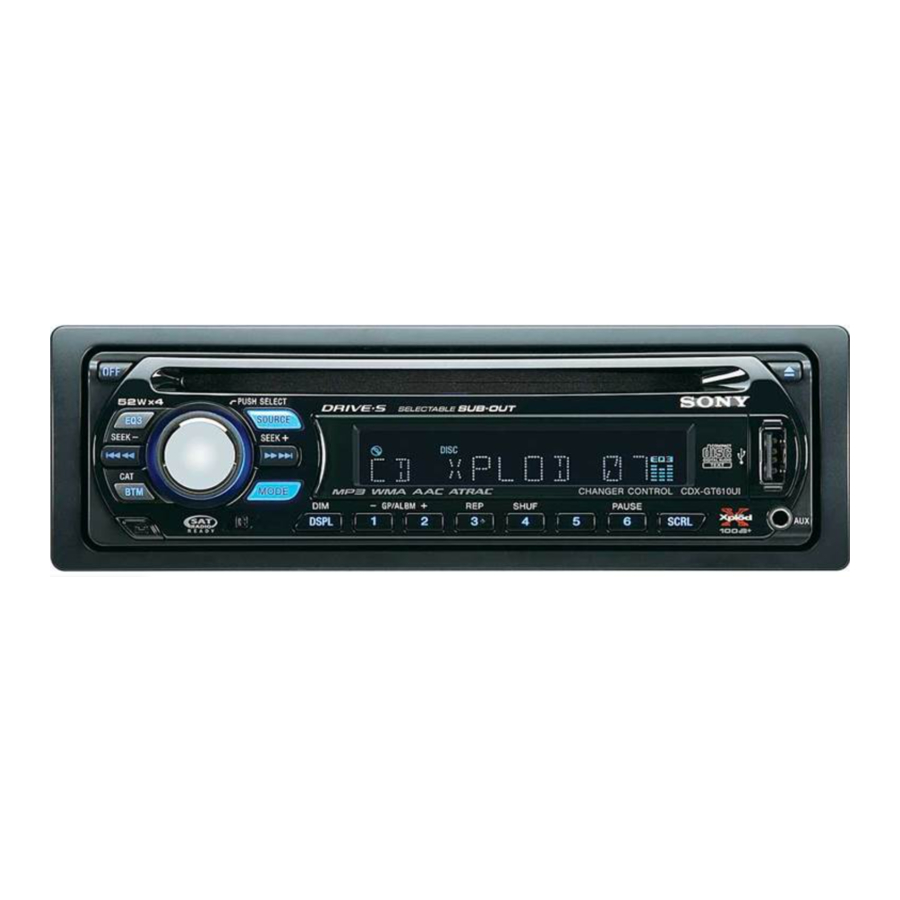

Sony CDX-GT610UI - Pemasangan dan Koneksi Pemutar Compact Disc FM/AM

Informasi Keselamatan

• Unit ini dirancang hanya untuk operasi ground (arde) negatif 12 V DC.
• Jangan sampai kabel berada di bawah sekrup, atau tersangkut di bagian yang bergerak (mis. rel kursi).
• Sebelum membuat sambungan, matikan kunci kontak mobil untuk menghindari korsleting.
• Sambungkan kabel catu daya kuning dan merah hanya setelah semua kabel lain tersambung.
• Jalankan semua kabel ground (arde) ke titik ground (arde) umum.
• Pastikan untuk mengisolasi setiap kabel yang longgar dan tidak tersambung dengan pita listrik demi keamanan.
• Penggunaan instrumen optik dengan produk ini akan meningkatkan bahaya pada mata.

Catatan tentang kabel catu daya (kuning)

• Saat menyambungkan unit ini bersamaan dengan komponen stereo lain, rating sirkuit mobil yang terhubung harus lebih tinggi dari jumlah sekering setiap komponen.
• Jika tidak ada sirkuit mobil yang memiliki rating yang cukup tinggi, sambungkan unit langsung ke baterai.

iPod adalah merek dagang Apple Computer, Inc., yang terdaftar di AS dan negara lain.

Daftar Suku Cadang

• Nomor dalam daftar sesuai dengan yang ada dalam petunjuk.
• Braket 1 dan kerah pelindung 4 dipasang ke unit sebelum pengiriman. Sebelum memasang unit, gunakan kunci pelepas 3 untuk melepas braket 1 dan kerah pelindung 4 dari unit. Untuk detailnya, lihat "Melepas kerah pelindung dan braket (4)" di sisi sebaliknya lembaran.
• Simpan kunci pelepas 3 untuk penggunaan di masa mendatang karena kunci ini juga diperlukan jika Anda melepas unit dari mobil Anda.

Peralatan yang digunakan dalam ilustrasi (tidak disertakan)

Tangani braket 1 dengan hati-hati untuk menghindari cedera pada jari Anda.

Catatan
Sebelum memasang, pastikan bahwa pengait di kedua sisi braket 1 ditekuk ke dalam 2 mm (3/32 inci). Jika pengait lurus atau bengkok ke luar, unit tidak akan terpasang dengan aman dan dapat terlepas.

Contoh koneksi

Catatan (2-A)

• Pastikan untuk menyambungkan kabel ground (arde) sebelum menyambungkan amplifier.
• Alarm hanya akan berbunyi jika amplifier bawaan digunakan.

Tip (2-B-b)
Untuk menyambungkan dua atau lebih pengubah CD/MD, pemilih sumber XA-C40 (tidak disertakan) diperlukan.

Catatan tentang tuner radio satelit (2-C)

• Unit ini tidak mendukung XMDSON100.
• Anda tidak dapat menyambungkan dua atau lebih tuner radio satelit (XM/SIRIUS) ke XA-C40 secara bersamaan.
• Saat Anda menggunakan tuner radio satelit, pastikan untuk menyambungkan ke terminal INPUT 1 dari XA-C40.

Diagram koneksi

1. Ke permukaan logam mobil
   Sambungkan terlebih dahulu kabel ground (arde) hitam, lalu sambungkan kabel catu daya kuning dan merah.
2. Ke kabel kontrol antena (udara) daya atau kabel catu daya penguat antena (udara)
   Catatan:

• Tidak perlu menyambungkan kabel ini jika tidak ada antena (udara) daya atau penguat antena (udara), atau dengan antena (udara) teleskopik yang dioperasikan secara manual.
• Saat mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, lihat "Catatan tentang kontrol dan kabel catu daya."

3. Ke AMP REMOTE IN amplifier daya opsional
   Sambungan ini hanya untuk amplifier. Menyambungkan sistem lain dapat merusak unit.
4. Ke terminal daya +12 V yang diberi energi pada posisi aksesori kunci kontak
   Catatan

• Jika tidak ada posisi aksesori, sambungkan ke terminal daya +12 V (baterai) yang diberi energi setiap saat.
  Pastikan untuk menyambungkan kabel ground (arde) hitam ke permukaan logam mobil terlebih dahulu.
• Saat mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, lihat "Catatan tentang kontrol dan kabel catu daya."

5. Ke terminal daya +12 V yang diberi energi setiap saat
   Pastikan untuk menyambungkan kabel ground (arde) hitam ke permukaan logam mobil terlebih dahulu.

Catatan tentang kontrol dan kabel catu daya

• Kabel kontrol antena (udara) daya (biru) menyuplai +12 V DC saat Anda menghidupkan tuner.
• Saat mobil Anda memiliki antena (udara) FM/AM bawaan di kaca belakang/samping, sambungkan kabel kontrol antena (udara) daya (biru) atau kabel catu daya aksesori (merah) ke terminal daya penguat antena (udara) yang ada. Untuk detailnya, hubungi dealer Anda.
• Antena (udara) daya tanpa kotak relai tidak dapat digunakan dengan unit ini.

Koneksi penahan memori
Saat kabel catu daya kuning terhubung, daya akan selalu disuplai ke sirkuit memori bahkan saat kunci kontak dimatikan.

Catatan tentang koneksi speaker

• Sebelum menyambungkan speaker, matikan unit.
• Gunakan speaker dengan impedansi 4 hingga 8 ohm, dan dengan kapasitas penanganan daya yang memadai untuk menghindari kerusakannya.
• Jangan sambungkan terminal speaker ke sasis mobil, atau sambungkan terminal speaker kanan dengan speaker kiri.
• Jangan sambungkan kabel ground (arde) unit ini ke terminal negatif (–) speaker.
• Jangan mencoba menyambungkan speaker secara paralel.
• Hanya sambungkan speaker pasif. Menyambungkan speaker aktif (dengan amplifier bawaan) ke terminal speaker dapat merusak unit.
• Untuk menghindari malfungsi, jangan gunakan kabel speaker bawaan yang terpasang di mobil Anda jika unit berbagi kabel negatif (–) umum untuk speaker kanan dan kiri.
• Jangan sambungkan kabel speaker unit satu sama lain.

Catatan tentang koneksi

• Jika speaker dan amplifier tidak tersambung dengan benar, "FAILURE" (GAGAL) akan muncul di layar. Dalam hal ini, pastikan speaker dan amplifier tersambung dengan benar.
• iPod lain tidak dapat disambungkan menggunakan XA-110IP.

Tindakan Pencegahan

• Pilih lokasi pemasangan dengan hati-hati sehingga unit tidak mengganggu pengoperasian mengemudi normal.
• Hindari memasang unit di area yang terkena debu, kotoran, getaran berlebihan, atau suhu tinggi, seperti di bawah sinar matahari langsung atau di dekat saluran pemanas.
• Gunakan hanya perangkat keras pemasangan yang disertakan untuk pemasangan yang aman dan terjamin.

Penyesuaian sudut pemasangan
Sesuaikan sudut pemasangan menjadi kurang dari 45°.

Melepas kerah pelindung dan braket

Sebelum memasang unit, lepas kerah pelindung 4 dan braket 1 dari unit.

1. Lepas kerah pelindung 4.
   1. Pasang kunci pelepas 3 bersama dengan kerah pelindung 4.
   2. Tarik keluar kunci pelepas 3 untuk melepas kerah pelindung 4.
2. Lepas braket 1.
   1. Masukkan kedua kunci pelepas 3 bersama-sama di antara unit dan braket 1 hingga berbunyi klik.
   2. Tarik ke bawah braket 1, lalu tarik ke atas unit untuk memisahkan.

Contoh pemasangan

5-A Pemasangan di dasbor
Catatan

• Tekuk cakar ini ke luar untuk pemasangan yang ketat, jika perlu (5-A-2).
• Pastikan bahwa 4 pengait pada kerah pelindung 4 terpasang dengan benar di slot unit (5-A-3).

5-B Pemasangan iPod

• Pastikan bahwa iPod ditempatkan di tempat yang tidak menghalangi pengemudian, seperti kotak sarung tangan mobil, dll.
• Panjang kabel konektor dok adalah 1,25m. Pasang iPod dalam jangkauan kabel konektor dok.

Memasang unit di mobil Jepang

Anda mungkin tidak dapat memasang unit ini di beberapa merek mobil Jepang. Dalam kasus seperti itu, hubungi dealer Sony Anda.

Catatan
Untuk mencegah malfungsi, pasang hanya dengan sekrup yang disertakan 5.

Cara melepas dan memasang panel depan

Sebelum memasang unit, lepas panel depan.

7-A Untuk melepas
Sebelum melepas panel depan, pastikan untuk menekan .
Tekan , dan tarik ke arah Anda.

7-B Untuk memasang
Pasang bagian A panel depan dengan bagian B unit, seperti yang diilustrasikan, dan dorong sisi kiri ke posisinya hingga berbunyi klik.

Peringatan jika kunci kontak mobil Anda tidak memiliki posisi ACC

Pastikan untuk mengatur fungsi Auto Off (Mati Otomatis). Untuk detailnya, lihat Petunjuk Pengoperasian yang disertakan.
Unit akan mati sepenuhnya dan otomatis dalam waktu yang ditetapkan setelah unit dimatikan, yang mencegah pengurasan baterai.
Jika Anda tidak mengatur fungsi Auto Off (Mati Otomatis), tekan dan tahan hingga layar menghilang setiap kali Anda mematikan kunci kontak.

Tombol RESET

Saat pemasangan dan koneksi selesai, pastikan untuk menekan tombol RESET dengan pena ballpoint, dll., setelah melepas panel depan.
