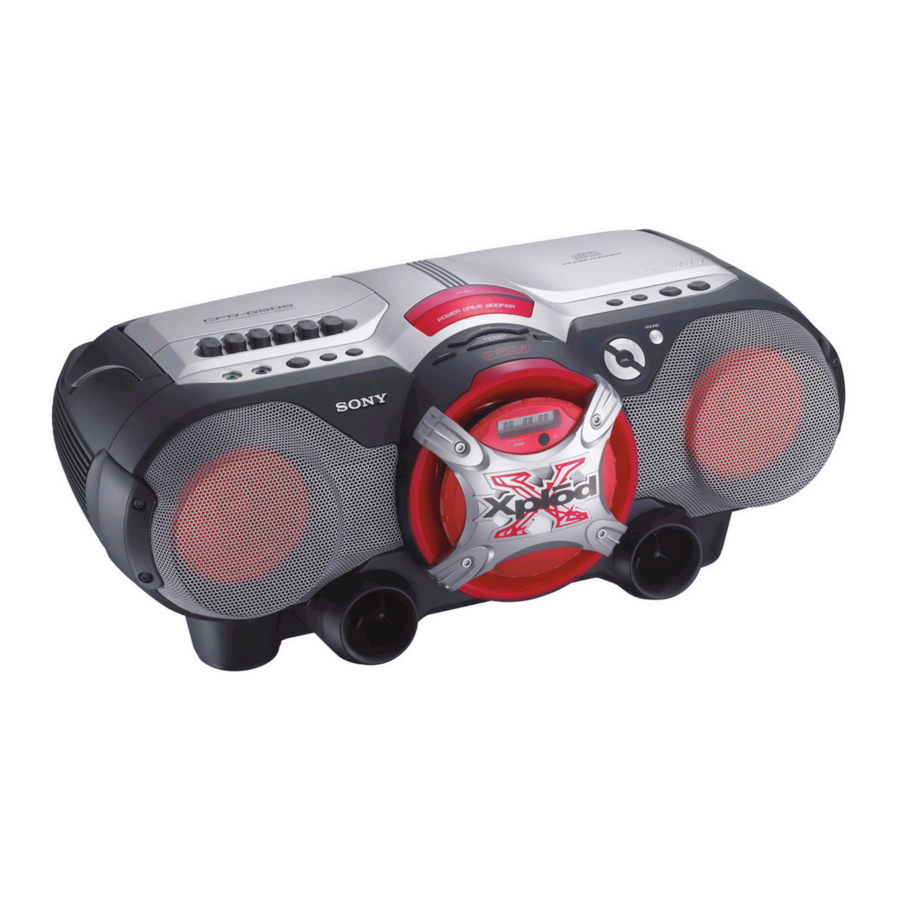

Sony CFD-G505 - CD Radio Cassette-Corder Manual

Sumber daya

Sambungkan kabel daya AC atau masukkan delapan baterai R20 (ukuran D) (tidak disertakan) ke dalam kompartemen baterai .

Catatan

• Ganti baterai saat indikator OPR/BATT meredup atau saat unit berhenti beroperasi.
  Ganti semua baterai dengan yang baru. Sebelum mengganti baterai, pastikan untuk mengeluarkan CD dari unit.
• Untuk menggunakan unit dengan baterai, lepaskan kabel daya AC dari unit.
• Saat Anda mengoperasikan unit dengan baterai, Anda tidak dapat menghidupkan unit menggunakan remote.

Menyiapkan remote

Masukkan dua baterai R03 (ukuran AAA) (tidak disertakan).

Mengganti baterai

Dengan penggunaan normal, baterai akan bertahan selama sekitar enam bulan. Saat remote tidak lagi mengoperasikan unit, ganti semua baterai dengan yang baru.

Operasi Dasar

VOL + , , dan 5 pada remote memiliki titik sentuh.

Sebelum menggunakan unit

Untuk menghidupkan/mematikan daya
Tekan POWER .

Untuk menyesuaikan volume
Tekan VOL +, – .

Untuk mendengarkan melalui headphone
Sambungkan headphone ke jack (headphone) .

Untuk memilih karakteristik suara
Tekan SOUND berulang kali untuk memilih penekanan audio yang Anda inginkan.

Pilih	Untuk mendapatkan
	Suara yang kuat dan jernih, menekankan audio rentang rendah dan tinggi
	Suara yang ringan dan cerah menekankan audio rentang tinggi dan menengah
	Suara perkusi, menekankan audio bass
	Kehadiran vokal, menekankan audio rentang menengah
	Seluruh rentang dinamis untuk musik seperti musik klasik

Untuk memperkuat suara bass

Tekan POWER DRIVE WOOFER (WOOFER pada remote) untuk memilihatau pada layar. lebih efektif. Saat fungsi WOOFER berfungsi, cincin pada panel depan menyala.
Untuk kembali ke suara normal, tekan tombol berulang kali hingga indikasi menghilang dari layar.

Catatan

• Saat pewaktu tidur aktif, cincin tidak menyala, bahkan jika fungsi WOOFER digunakan.
• Saat Anda menggunakan headphone, fungsi WOOFER tidak berfungsi.

Memutar CD

1. Tekan  PUSH OPEN/CLOSE pada unit, dan letakkan disk dengan sisi label menghadap ke atas pada kompartemen CD.
   Untuk menutup kompartemen CD, tekan PUSH OPEN/ CLOSE pada unit.

2. Tekan pada unit ( pada remote) .
   Unit memutar semua trek sekali.


Untuk	Tekan
Jeda pemutaran (Pause playback)	pada unit ( pada remote) . Untuk melanjutkan pemutaran, tekan lagi.
Hentikan pemutaran (Stop playback)	.
Buka trek berikutnya (Go to the next track)	.
Kembali ke trek sebelumnya (Go back to the previous track)	.
Temukan titik saat mendengarkan suara (Locate a point while listening to the sound)	(maju) atau (mundur) saat memutar dan tahan hingga Anda menemukan titiknya.
Temukan titik sambil mengamati layar (Locate a point while observing the display)	(maju) atau (mundur) dalam jeda dan tahan hingga Anda menemukan titiknya.
Temukan trek tertentu secara langsung (Locate a specific track directly)	Tombol angka dari trek pada remote.
Keluarkan CD (Remove the CD)	PUSH OPEN/CLOSE .

Tip
Saat Anda menemukan trek bernomor lebih dari 10, tekan >10 pada remote terlebih dahulu, lalu tombol angka yang sesuai pada remote.
Contoh: Untuk memutar trek nomor 23, tekan >10 terlebih dahulu, lalu 2 dan 3.

Catatan
Anda tidak dapat menemukan trek tertentu jika "SHUF" atau "PGM" menyala di layar. Matikan indikasi dengan menekan .

Mendengarkan radio

1. Tekan RADIO BAND•AUTO PRESET pada unit (BAND pada remote) berulang kali.
   Setiap kali Anda menekan tombol, indikasi berubah sebagai berikut:
   "FM" ➝ "AM"
2. Tahan TUNE + atau – hingga angka frekuensi mulai berubah di layar.
   Unit secara otomatis memindai frekuensi radio dan berhenti saat menemukan stasiun yang jernih.
   Jika Anda tidak dapat menyetel stasiun, tekan TUNE + atau – berulang kali untuk mengubah frekuensi langkah demi langkah.
   Saat siaran stereo FM diterima, "ST" muncul.

Tip
Jika siaran FM berisik, tekan MODE  hingga "Mono" muncul di layar dan radio akan diputar dalam monaural.

Memutar kaset

Gunakan tombol pada unit untuk pengoperasian.

1. Tekan pada unit, dan masukkan kaset ke dalam kompartemen kaset dengan sisi yang ingin Anda putar menghadap ke atas. Gunakan hanya kaset TYPE I (normal). Tutup kompartemen.
   Pastikan tidak ada kelonggaran pada kaset untuk menghindari kerusakan pada kaset atau unit.

2. Tekan pada unit.
   Unit mulai memutar.

Untuk	Tekan
Jeda pemutaran (Pause playback)	pada unit. Untuk melanjutkan pemutaran, tekan lagi.
Hentikan pemutaran (Stop playback)	pada unit.
Maju cepat atau mundur (Fast-forward or rewind)	atau (maju cepat atau mundur) pada unit.
Keluarkan kaset (Eject the cassette)	pada unit.

Merekam pada kaset

Gunakan tombol pada unit untuk pengoperasian.

1. Tekan pada unit untuk membuka kompartemen kaset dan masukkan kaset kosong dengan sisi yang ingin Anda rekam menghadap ke atas. Gunakan hanya kaset TYPE I (normal). Tutup kompartemen.

2. Pilih sumber program yang ingin Anda rekam.
   Untuk merekam dari pemutar CD, tekan pada unit dan masukkan CD.
   Untuk merekam dari radio, cari stasiun yang Anda inginkan (lihat "Mendengarkan radio").
3. Tekan pada unit untuk mulai merekam ( tertekan secara otomatis).

Untuk	Tekan
Jeda perekaman	pada unit. Tekan tombol lagi untuk melanjutkan perekaman.
Berhenti merekam	pada unit.

Tips

• Menyesuaikan volume atau penekanan audio tidak akan memengaruhi level perekaman.
• Untuk hasil terbaik, gunakan daya AC sebagai sumber daya untuk merekam.
• Untuk menghapus rekaman, lakukan sebagai berikut:

1. Masukkan kaset yang rekamannya ingin Anda hapus.
2. Pastikan bahwa "TAPE" ditampilkan. (Jika "TAPE" tidak ditampilkan, tekan pada unit atau tekan FUNCTION pada remote hingga muncul di layar.)
3. Tekan pada unit.

Operasi Lainnya

Menggunakan layar

Anda dapat memeriksa informasi tentang CD menggunakan layar.

Untuk memeriksa jumlah trek total dan waktu putar CD

Tekan DISPLAY•ENTER•MEMORY pada unit saat CD berhenti.

Untuk memeriksa sisa waktu

Tekan DISPLAY•ENTER•MEMORY pada unit saat memutar CD.
Tampilan berubah sebagai berikut:

	Nomor trek saat ini dan waktu putar
	Nomor trek saat ini dan sisa waktu trek saat ini*
	Jumlah trek yang tersisa dan waktu yang tersisa di CD

* Untuk trek yang nomornya lebih dari 20, sisa waktu muncul sebagai "− −: − −" di layar.

Memutar trek berulang kali

(Putar Berulang)

Anda dapat memutar trek berulang kali dalam mode putar normal, Acak, atau Program.

1. Tekan .
   "Cd" muncul di layar.
2. Lanjutkan sebagai berikut.

Untuk mengulang	Lakukan ini
Satu trek	Tekan MODE hingga "REP 1" muncul. Tekan atau untuk memilih trek yang ingin Anda ulangi. Tekan   pada unit.
Semua trek di CD	Tekan MODE hingga "REP ALL" muncul. Tekan pada unit.
Trek dalam urutan acak	Tekan MODE hingga "SHUF" dan "REP" muncul. Tekan pada unit.
Trek yang diprogram	Tekan MODE hingga "REP" dan "PGM" muncul. Program trek (lihat langkah 3 dari "Membuat program Anda sendiri"). Tekan pada unit.

Pada remote

• Gunakan sebagai ganti .
• Setelah Anda memilih "REP 1", tekan tombol angka untuk memilih trek.

Untuk membatalkan Putar Berulang
Tekan MODE hingga "REP" menghilang dari layar.

Memutar trek dalam urutan acak

(Putar Acak)

Anda dapat memutar trek dalam urutan acak.

1. Tekan . "Cd" muncul di layar.
2. Tekan MODE hingga "SHUF" muncul di layar.
3. Tekan pada unit untuk memulai Putar Acak.

Pada remote

Gunakan sebagai ganti .

Untuk membatalkan Putar Acak

Tekan MODE hingga "SHUF" menghilang dari layar.

Tip
Selama Putar Acak, Anda tidak dapat memilih trek sebelumnya dengan menekan

Membuat program Anda sendiri

(Putar Program)

Anda dapat mengatur urutan putar hingga 20 trek pada CD.

1. Tekan.
   "Cd" muncul di layar.
2. Tekan MODE hingga "PGM" berkedip di layar.
3. Tekan atau lalu tekan DISPLAY• ENTER•MEMORY pada unit untuk trek yang ingin Anda program dalam urutan yang Anda inginkan.

4. Tekan pada unit untuk memulai Putar Program.

Pada remote

• Gunakan sebagai ganti .
• Setelah Anda memilih "PGM", tekan tombol angka untuk trek yang ingin Anda program dalam urutan yang Anda inginkan.

Untuk membatalkan Putar Program

Tekan MODE hingga "PGM" menghilang dari layar.

Untuk memeriksa urutan trek sebelum diputar

Tekan DISPLAY•ENTER•MEMORY pada unit.
Setiap kali Anda menekan tombol, nomor trek muncul dalam urutan yang diprogram.

Untuk mengubah program saat ini

Tekan sekali jika CD berhenti dan dua kali jika CD sedang diputar. Program saat ini akan dihapus.
Kemudian buat program baru mengikuti prosedur pemrograman.

Tips

• Anda dapat memutar program yang sama lagi, karena program disimpan hingga Anda membuka kompartemen CD.
• Anda dapat merekam program Anda sendiri. Setelah Anda membuat program, masukkan kaset kosong dan tekan pada unit untuk mulai merekam.

Menyetel Stasiun Radio

Anda dapat menyimpan stasiun radio ke dalam memori unit. Anda dapat menyetel hingga 30 stasiun radio, 20 untuk FM dan 10 untuk AM dalam urutan apa pun.

1. Tekan RADIO BAND•AUTO PRESET pada unit untuk memilih band.
2. Tahan RADIO BAND•AUTO PRESET pada unit selama 2 detik hingga "AUTO" berkedip di layar.
3. Tekan DISPLAY•ENTER•MEMORY pada unit.
   Stasiun disimpan dalam memori dari frekuensi rendah ke frekuensi yang lebih tinggi.

Jika stasiun tidak dapat disetel secara otomatis

Anda perlu menyetel stasiun dengan sinyal lemah secara manual.

1. Tekan RADIO BAND•AUTO PRESET pada unit untuk memilih band.
2. Cari stasiun yang Anda inginkan.
3. Tahan DISPLAY•ENTER•MEMORY pada unit selama 2 detik hingga nomor preset berkedip di layar.
4. Tekan PRESET + atau – pada unit hingga nomor preset yang Anda inginkan untuk stasiun tersebut berkedip di layar.
5. Tekan DISPLAY•ENTER•MEMORY pada unit.
   Stasiun baru menggantikan stasiun lama.

Pada remote

1. Tekan BAND hingga band yang Anda inginkan muncul di layar.
2. Cari stasiun yang Anda inginkan.
3. Tahan tombol angka yang ingin Anda gunakan untuk menyetel stasiun baru selama sekitar 2 detik. Untuk memilih nomor preset di atas 10, tekan >10 terlebih dahulu, lalu tombol angka yang sesuai . Anda perlu menahan tombol angka terakhir untuk masuk selama sekitar 2 detik.
   (Example: (Contoh:) Untuk memilih 12, tekan >10 dan 1 terlebih dahulu, lalu tahan 2 selama sekitar 2 detik.)

Tip
Stasiun radio yang disetel tetap berada di memori meskipun Anda mencabut kabel daya AC atau melepas baterai.

Memutar stasiun radio yang disetel

1. Tekan RADIO BAND•AUTO PRESET pada unit untuk memilih band.
2. Tekan PRESET + atau – pada unit untuk mencari stasiun yang disimpan.

Pada remote

1. Tekan BAND .
2. Tekan tombol angka untuk mencari stasiun yang disimpan.
   Untuk mencari stasiun preset di atas 10, tekan >10 terlebih dahulu, lalu tombol angka yang sesuai .
   (Example: (Contoh:) Untuk mencari stasiun preset 12, tekan >10 dan 1 terlebih dahulu, lalu tekan 2.)

Tertidur dengan musik

1. Putar sumber musik yang Anda inginkan.
2. Tekan SLEEP untuk menampilkan "SLEEP."
3. Tekan SLEEP untuk memilih menit hingga unit mati secara otomatis.
   Setiap kali Anda menekan tombol, indikasi berubah sebagai berikut:
   "60" ➝ "90" ➝ "120" ➝ "OFF" ➝ "10" ➝ "20" ➝ "30".

Jika 4 detik telah berlalu setelah Anda menekan SLEEP , menit di layar akan dimasukkan.
Ketika waktu yang disetel telah berlalu, unit mati secara otomatis.

Untuk membatalkan fungsi tidur
Tekan POWER untuk mematikan daya.

Catatan
Saat Anda memutar kaset menggunakan fungsi ini:
Jika panjang kaset satu sisi lebih lama dari waktu yang disetel, unit tidak akan mati hingga kaset mencapai akhir.

Menghubungkan komponen opsional

Anda dapat menikmati suara dari PC, TV, VCR, pemutar musik digital portabel, dll. melalui speaker unit ini.
Pastikan untuk mematikan daya setiap komponen sebelum membuat sambungan apa pun.
Untuk detailnya, lihat buku petunjuk komponen yang akan disambungkan.

1. Sambungkan jack LINE IN pada unit ke jack output saluran pemutar musik digital portabel atau komponen lain menggunakan kabel penghubung audio* (tidak disertakan).
   * Untuk PC: gunakan kabel yang mengisi konektor PC Anda. Untuk TV atau VCR: gunakan kabel dengan colokan stereo-mini di satu ujung dan dua colokan phono di ujung lainnya
   .Untuk pemutar musik digital portabel: gunakan kabel dengan colokan stereomini di kedua ujungnya.
2. Hidupkan unit dan komponen yang terhubung.
3. Tekan LINE pada unit dan mulai memutar suara pada komponen yang terhubung.
   Suara dari komponen yang terhubung dikeluarkan dari speaker.

Merekam suara dari komponen yang terhubung

1. Masukkan kaset kosong.
2. Tekan LINE pada unit untuk menampilkan "LInE".
3. Tekan pada unit.
   Perekaman dimulai.
4. Putar komponen opsional yang terhubung ke jack LINE IN pada unit.

Catatan
Sambungkan kabel dengan aman untuk menghindari kerusakan.

Pemecahan Masalah

Umum

Daya tidak menyala.

• Sambungkan kabel daya AC ke stopkontak dinding dengan aman.
• Pastikan baterai dimasukkan dengan benar.
• Ganti semua baterai dengan yang baru jika lemah.
• Anda tidak dapat menghidupkan unit dengan remote saat Anda mengoperasikan unit dengan baterai.

Tidak ada audio.

• Pastikan fungsi yang ingin Anda gunakan muncul di jendela tampilan.
• Cabut headphone saat mendengarkan melalui speaker.

Terdengar suara bising.

• Seseorang menggunakan telepon portabel atau peralatan lain yang memancarkan gelombang radio di dekat unit.
  ➝ Jauhkan telepon portabel, dll., dari unit.

Pemutar CD

CD tidak diputar atau "no dISC" ditampilkan meskipun ada CD di tempatnya.

• Tempatkan CD dengan permukaan label menghadap ke atas.
• Bersihkan CD.
• Keluarkan CD dan biarkan kompartemen CD terbuka selama sekitar satu jam untuk mengeringkan kondensasi kelembapan.
• CD-R/CD-RW kosong.
• Ada masalah dengan kualitas CD-R/CD-RW, perangkat perekaman, atau perangkat lunak aplikasi.
• Ganti semua baterai dengan yang baru jika lemah.

Suara terputus.

• Kecilkan volume.
• Bersihkan CD, atau ganti jika CD rusak parah.
• Tempatkan unit di lokasi yang bebas dari getaran.
• Bersihkan lensa dengan peniup yang tersedia secara komersial.
• Suara mungkin terputus atau suara bising mungkin terdengar saat menggunakan CD-R/CD-RW berkualitas buruk atau jika ada masalah dengan perangkat perekaman atau perangkat lunak aplikasi.

Radio

Penerimaan buruk.

• Ubah arah antena untuk meningkatkan penerimaan FM.


• Ubah arah unit itu sendiri untuk meningkatkan penerimaan AM.


Audio lemah atau kualitasnya buruk.

• Ganti semua baterai dengan yang baru jika lemah.
• Jauhkan unit dari TV.
• Jika Anda menggunakan remote saat mendengarkan radio AM, suara bising mungkin terdengar.

Gambar TV Anda menjadi tidak stabil.

• Jika Anda mendengarkan program FM di dekat TV dengan antena dalam ruangan, jauhkan unit dari TV.

Pemutar Kaset

Kaset tidak bergerak saat Anda menekan tombol operasi.

• Tutup kompartemen kaset dengan aman.

Tombol tombol tidak berfungsi atau kaset tidak diputar atau direkam.

• Pastikan tab pengaman pada kaset terpasang.

Kualitas pemutaran, perekaman, atau penghapusan buruk atau terdistorsi.

• Bersihkan kepala dengan menggunakan kaset pembersih tipe kering atau basah (tersedia terpisah) setelah setiap 10 jam penggunaan, sebelum Anda memulai perekaman penting, atau setelah memutar kaset lama. Kegagalan membersihkan kepala kaset dapat menyebabkan kualitas suara menurun atau ketidakmampuan unit untuk merekam atau memutar kaset. Untuk detailnya, lihat petunjuk kaset pembersih.
• Kaset TYPE II (posisi tinggi) atau TYPE IV (logam) sedang digunakan. Gunakan hanya kaset TYPE I (normal).
• Hilangkan magnet pada kepala menggunakan penghilang magnet kepala kaset yang tersedia secara komersial.
• Ganti semua baterai dengan yang baru jika lemah.

Remote

Remote tidak berfungsi.

• Ganti semua baterai di remote dengan yang baru jika lemah.
• Pastikan Anda mengarahkan remote ke sensor remote pada unit.
• Singkirkan semua penghalang di jalur remote dan unit.
• Pastikan sensor remote tidak terkena cahaya kuat seperti sinar matahari langsung atau cahaya lampu neon.
• Mendekatlah ke unit saat menggunakan remote.

Setelah mencoba solusi, jika Anda masih memiliki masalah, cabut kabel daya AC atau lepas semua baterai. Setelah semua indikasi di layar menghilang, pasang kembali kabel daya AC atau masukkan kembali baterai. Jika masalah berlanjut, silakan hubungi dealer Sony terdekat.

Spesifikasi

SPESIFIKASI DAYA AUDIO

OUTPUT DAYA DAN DISTORSI HARMONIK TOTAL
Dengan beban 3.2-ohm, kedua saluran digerakkan dari 150 - 10 000 Hz; daya RMS minimum 3 W per saluran, dengan tidak lebih dari 10% distorsi harmonik total dalam operasi AC.
Woofer dengan beban 4-ohm, digerakkan pada 50 - 150 Hz; daya RMS minimum 6 W, dengan tidak lebih dari 10% distorsi harmonik total dalam operasi AC.

Spesifikasi lainnya

Bagian pemutar CD

Sistem: Sistem audio digital cakram padat (Compact disc digital audio system)
Properti dioda laser:

Durasi emisi: Berkelanjutan (Continuous)
Output laser: Kurang dari 44.6 µW
(Output ini adalah nilai yang diukur pada jarak sekitar 200 mm dari permukaan lensa objektif pada blok pick-up optik dengan apertur 7 mm.)

Jumlah saluran: 2
Respons frekuensi: 20 - 20 000 Hz +1/–2 dB
Wow dan flutter: Di bawah batas yang dapat diukur

Bagian radio

Rentang frekuensi

FM: 87.5 - 108 MHz
AM: 530 - 1 710 kHz

Antena

FM: Antena teleskopik (Telescopic antenna)
AM: Antena batang ferit bawaan (Built-in ferrite bar antenna)

Bagian perekam kaset

Sistem perekaman: Stereo 2 saluran 4 jalur (4-track 2 channel stereo)
Waktu penggulungan cepat: Kira-kira. 120 detik (detik) dengan kaset Sony C-60
Respons frekuensi: TYPE I (normal): 70 - 13 000 Hz

Umum

Speaker

Rentang penuh: 10 cm (4 in.) dia., 3.2 , tipe kerucut (2)
Woofer: 10 cm (4 in.) dia., 4 , tipe kerucut (1)

Input: Jack LINE IN (minijack stereo): Level input minimum 330 mV

Output

Jack headphone (minijack stereo)
Untuk headphone impedansi 16 - 68

Output daya

4 W + 4 W (pada 3.2 , distorsi harmonik 10%) Woofer:
12 W (pada 4 , distorsi harmonik 10%)

Persyaratan daya

Untuk perekam kaset radio CD:
120 V AC, 60 Hz
12 V DC, 8 baterai R20 (ukuran D) Untuk remote control:
3 V DC, 2 baterai R03 (ukuran AAA)

Konsumsi daya: AC 30 W
Masa pakai baterai: Untuk perekam kaset radio CD:

Perekaman FM

Sony R20P: kira-kira. 6 jam
Sony alkaline LR20: kira-kira. 18 jam

Pemutaran kaset

Sony R20P: kira-kira. 1.5 jam
Sony alkaline LR20: kira-kira. 6 jam

Pemutaran CD

Sony R20P: kira-kira. 1 jam
Sony alkaline LR20: kira-kira. 4 jam

Dimensi

Kira-kira. 530 × 241 × 369 mm (l/t/d)
(20 ⁷/8 × 9 ¹/2 × 14 ⁵/8 inci) (termasuk bagian yang menonjol)

Massa: Kira-kira. 8.0 kg (17 lb. 10 oz) (termasuk baterai)

Aksesori yang disertakan

Kabel daya AC (1)
Remote control (1)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Aksesori opsional

Seri headphone Sony MDR

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Sony CFD-G505 - CD Radio Cassette-Corder Manual

Bahasa yang tersedia
