Sony CDX-GT610UI - Instalação e Conexões do Leitor de Disco Compacto FM/AM

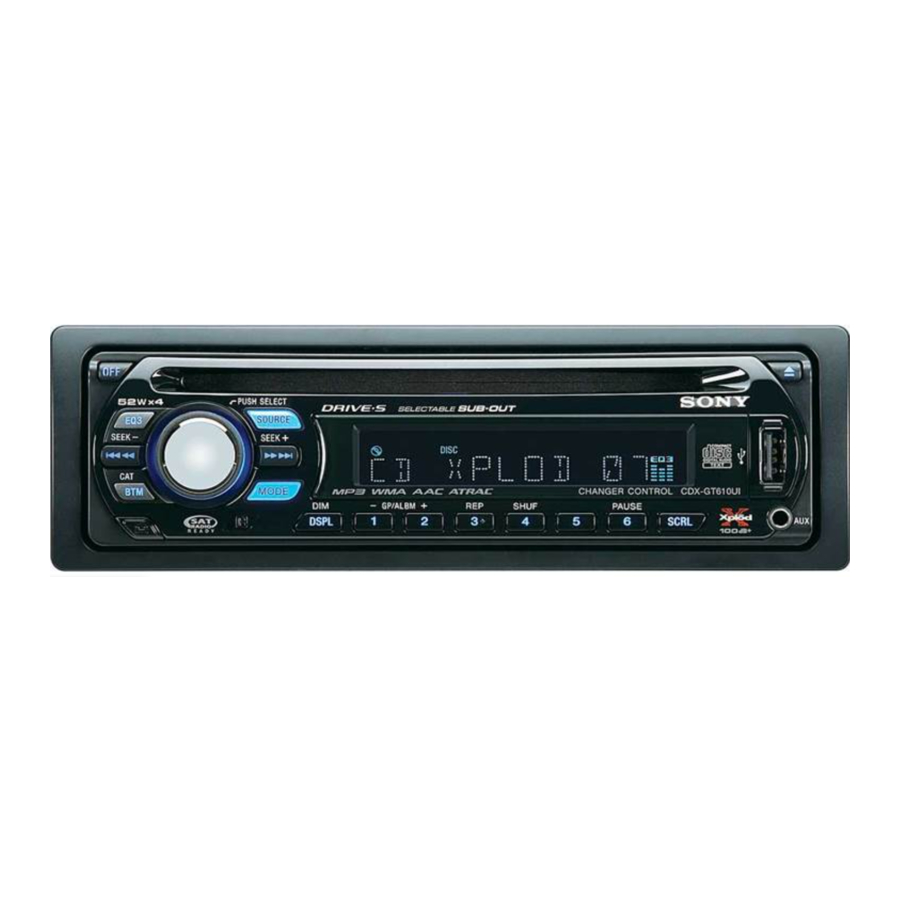

Imagem do produto Sony CDX-GT610UI

Informações de Segurança

Cuidado

  • Esta unidade foi projetada apenas para operação de aterramento negativo (terra) de 12 V DC.
  • Não coloque os cabos sob um parafuso ou presos em partes móveis (por exemplo, trilho do assento).
  • Antes de fazer as conexões, desligue a ignição do carro para evitar curto-circuitos.
  • Conecte os cabos de alimentação amarelo e vermelho somente depois que todos os outros cabos tiverem sido conectados.
  • Passe todos os cabos de aterramento (terra) para um ponto de aterramento (terra) comum.
  • Certifique-se de isolar todos os cabos soltos e desconectados com fita isolante por segurança.
  • O uso de instrumentos ópticos com este produto aumentará o risco de lesões oculares.

Notas sobre o cabo de alimentação (amarelo)

  • Ao conectar esta unidade em combinação com outros componentes estéreo, a classificação do circuito do carro conectado deve ser maior do que a soma do fusível de cada componente.
  • Quando nenhum circuito do carro for classificado como alto o suficiente, conecte a unidade diretamente à bateria.

iPod é uma marca comercial da Apple Computer, Inc., registrada nos EUA e em outros países.

Lista de Peças

Lista de peças

  • Os números na lista correspondem aos das instruções.
  • O suporte 1 e o colar de proteção 4 são fixados à unidade antes do envio. Antes de montar a unidade, use as chaves de liberação 3 para remover o suporte 1 e o colar de proteção 4 da unidade. Para obter detalhes, consulte "Removendo o colar de proteção e o suporte (4)" no verso da folha.
  • Guarde as chaves de liberação 3 para uso futuro, pois elas também são necessárias se você remover a unidade do seu carro.

Equipamento usado nas ilustrações (não fornecido)
Equipamento usado nas ilustrações (não fornecido)

Cuidado
Manuseie o suporte 1 com cuidado para evitar ferir os dedos.
manuseio cuidadoso do objeto

Observação
Antes de instalar, certifique-se de que as travas em ambos os lados do suporte 1 estejam dobradas para dentro 2 mm (3/32 pol.). Se as travas estiverem retas ou dobradas para fora, a unidade não será instalada com segurança e poderá saltar.

Exemplo de conexão

Exemplo de conexão

Observações (2-A)

  • Certifique-se de conectar o cabo de aterramento (terra) antes de conectar o amplificador.
  • O alarme só soará se o amplificador embutido for usado.

Dica (2-B-b)
Para conectar dois ou mais carregadores de CD/MD, o seletor de fonte XA-C40 (não fornecido) é necessário.

Notas sobre o sintonizador de rádio via satélite (2-C)

  • Esta unidade não oferece suporte ao XMDSON100.
  • Você não pode conectar dois ou mais sintonizadores de rádio via satélite (XM/SIRIUS) ao XA-C40 ao mesmo tempo.
  • Quando você usa um sintonizador de rádio via satélite, certifique-se de conectar ao terminal INPUT 1 do XA-C40.

Diagrama de Conexão

Diagrama de Conexão

  1. Para uma superfície de metal do carro
    Primeiro, conecte o cabo de aterramento (terra) preto, depois conecte os cabos de alimentação amarelo e vermelho.
  2. Para o cabo de controle da antena (aérea) elétrica ou o cabo de alimentação do amplificador da antena (aérea)
    Notas:
  • Não é necessário conectar este cabo se não houver antena (aérea) elétrica ou amplificador de antena (aérea), ou com uma antena (aérea) telescópica operada manualmente.
  • Quando seu carro tem uma antena (aérea) FM/AM embutida no vidro traseiro/lateral, consulte "Notas sobre os cabos de controle e alimentação".
  1. Para AMP REMOTE IN de um amplificador de potência opcional
    Esta conexão é apenas para amplificadores. Conectar qualquer outro sistema pode danificar a unidade.
  2. Para o terminal de alimentação de +12 V que é energizado na posição de acessório da chave de ignição
    Notas
  • Se não houver posição de acessório, conecte ao terminal de alimentação de +12 V (bateria) que é energizado o tempo todo.
    Certifique-se de conectar o cabo de aterramento (terra) preto a uma superfície de metal do carro primeiro.
  • Quando seu carro tem uma antena (aérea) FM/AM embutida no vidro traseiro/lateral, consulte "Notas sobre os cabos de controle e alimentação".
  1. Para o terminal de alimentação de +12 V que é energizado o tempo todo
    Certifique-se de conectar o cabo de aterramento (terra) preto a uma superfície de metal do carro primeiro.

Notas sobre os cabos de controle e alimentação

  • O cabo de controle da antena (aérea) elétrica (azul) fornece +12 V DC quando você liga o sintonizador.
  • Quando seu carro tem antena (aérea) FM/AM embutida no vidro traseiro/lateral, conecte o cabo de controle da antena (aérea) elétrica (azul) ou o cabo de alimentação do acessório (vermelho) ao terminal de alimentação do amplificador de antena (aérea) existente. Para obter detalhes, consulte seu revendedor.
  • Uma antena (aérea) elétrica sem uma caixa de relé não pode ser usada com esta unidade.

Conexão de retenção de memória
Quando o cabo de alimentação amarelo é conectado, a energia sempre será fornecida ao circuito de memória, mesmo quando a chave de ignição estiver desligada.

Notas sobre a conexão do alto-falante

  • Antes de conectar os alto-falantes, desligue a unidade.
  • Use alto-falantes com uma impedância de 4 a 8 ohms e com capacidades adequadas de manuseio de energia para evitar danos.
  • Não conecte os terminais do alto-falante ao chassi do carro nem conecte os terminais dos alto-falantes direitos com os do alto-falante esquerdo.
  • Não conecte o cabo de aterramento (terra) desta unidade ao terminal negativo (–) do alto-falante.
  • Não tente conectar os alto-falantes em paralelo.
  • Conecte apenas alto-falantes passivos. Conectar alto-falantes ativos (com amplificadores embutidos) aos terminais do alto-falante pode danificar a unidade.
  • Para evitar mau funcionamento, não use os cabos de alto-falante embutidos instalados em seu carro se a unidade compartilhar um cabo negativo (–) comum para os alto-falantes direito e esquerdo.
  • Não conecte os cabos de alto-falante da unidade uns aos outros.

Notas sobre a conexão

  • Se o alto-falante e o amplificador não estiverem conectados corretamente, "FAILURE" (FALHA) aparecerá no visor. Neste caso, certifique-se de que o alto-falante e o amplificador estejam conectados corretamente.
  • Outro iPod não pode ser conectado usando o XA-110IP.

Precauções

  • Escolha o local de instalação com cuidado para que a unidade não interfira nas operações normais de direção.
  • Evite instalar a unidade em áreas sujeitas a poeira, sujeira, vibração excessiva ou altas temperaturas, como sob luz solar direta ou perto de dutos de aquecimento.
  • Use apenas o hardware de montagem fornecido para uma instalação segura.

Ajuste do ângulo de montagem
Ajuste o ângulo de montagem para menos de 45°.

Removendo o colar de proteção e o suporte

Antes de instalar a unidade, remova o colar de proteção 4 e o suporte 1 da unidade.
Removendo o colar de proteção e o suporte - Parte 1
Removendo o colar de proteção e o suporte - Parte 2

  1. Remova o colar de proteção 4.
    1. Encaixe as chaves de liberação 3 junto com o colar de proteção 4.
    2. Puxe as chaves de liberação 3 para remover o colar de proteção 4.
  2. Remova o suporte 1.
    1. Insira ambas as chaves de liberação 3 juntas entre a unidade e o suporte 1 até que elas cliquem.
    2. Puxe o suporte 1 para baixo e, em seguida, puxe a unidade para cima para separar.

Exemplo de montagem

Exemplo de montagem - Parte 1
Exemplo de montagem - Parte 2

5-A Instalação no painel
Notas

  • Dobre estas garras para fora para um encaixe firme, se necessário (5-A-2).
  • Certifique-se de que as 4 travas no colar de proteção 4 estejam devidamente encaixadas nas ranhuras da unidade (5-A-3).

5-B Instalação do iPod

  • Certifique-se de que o iPod seja colocado onde a direção não seja obstruída, como o porta-luvas do carro, etc.
  • O comprimento do cabo do conector dock é de 1,25 m. Instale o iPod dentro do alcance do cabo do conector dock.

Montando a unidade em um japonês

Você pode não conseguir instalar esta unidade em algumas marcas de carros japoneses. Nesse caso, consulte o seu revendedor Sony.
Montando a unidade em um japonês - Toyota
Montando a unidade em um japonês - Nissan

Observação
Para evitar mau funcionamento, instale apenas com os parafusos fornecidos 5.

Como remover e anexar o painel frontal

Antes de instalar a unidade, remova o painel frontal.
Como remover e anexar o painel frontal - Parte 1
Como remover e anexar o painel frontal - Parte 1

7-A Para remover
Antes de remover o painel frontal, certifique-se de pressionar .
Pressione e puxe-o em sua direção.

7-B Para anexar
Encaixe a parte A do painel frontal com a parte B da unidade, conforme ilustrado, e empurre o lado esquerdo na posição até que ele clique.

Aviso se a ignição do seu carro não tiver posição ACC

Certifique-se de definir a função Auto Off. Para obter detalhes, consulte as Instruções de Operação fornecidas.
A unidade desligará completamente e automaticamente no tempo definido após a unidade ser desligada, o que evita o esgotamento da bateria.
Se você não definir a função Auto Off, pressione e segure até que o visor desapareça cada vez que você desligar a ignição.

Botão RESET

Quando a instalação e as conexões forem concluídas, certifique-se de pressionar o botão RESET com uma caneta esferográfica, etc., após remover o painel frontal.
Botão RESET
