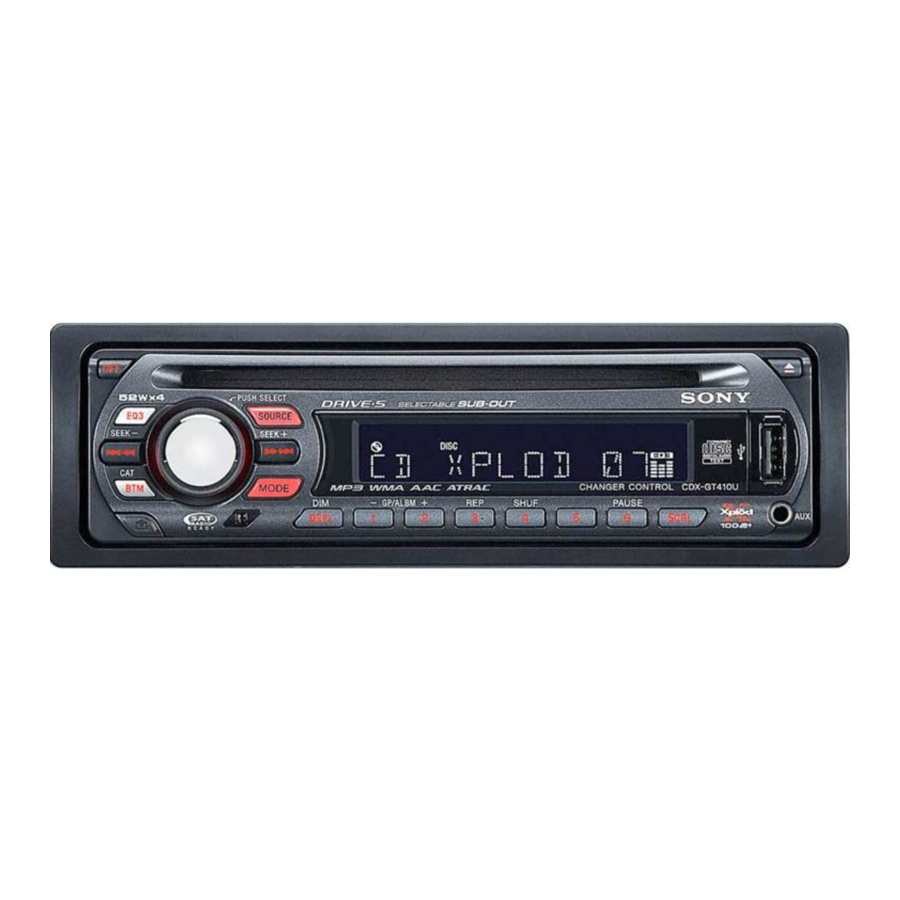

Sony CDX-GT410U, CDX-GT41UW - Instalação e Conexões do Reprodutor de CD FM/AM

Precauções

• Esta unidade foi projetada somente para operação de aterramento negativo (terra) de 12 V CC.
• Não coloque os cabos embaixo de um parafuso ou presos em peças móveis (por exemplo, trilho do assento).
• Antes de fazer as conexões, desligue a ignição do carro para evitar curto-circuitos.
• Conecte os cabos de alimentação amarelo e vermelho somente depois que todos os outros cabos tiverem sido conectados.
• Passe todos os cabos de aterramento (terra) para um ponto de aterramento (terra) comum.
• Certifique-se de isolar os cabos soltos não conectados com fita isolante por segurança.
• O uso de instrumentos ópticos com este produto aumentará o risco de lesões oculares.

Observações sobre o cabo de alimentação (amarelo)

• Ao conectar esta unidade em combinação com outros componentes estéreo, a classificação do circuito do carro conectado deve ser maior que a soma do fusível de cada componente.
• Quando não houver circuitos de carro com classificação alta o suficiente, conecte a unidade diretamente à bateria.

Lista de peças

• Os números na lista correspondem aos das instruções.
• O suporte e a proteção do colar são anexados à unidade antes do envio. Antes de montar a unidade, use as chaves de liberação para remover o suporte e a proteção do colar da unidade. Para obter detalhes, consulte "Remoção da proteção do colar e do suporte ()" no verso da folha.
• Guarde as chaves de liberação para uso futuro, pois elas também são necessárias se você remover a unidade do seu carro.

Manuseie o suporte com cuidado para evitar ferir os dedos.

Observação
Antes de instalar, certifique-se de que os encaixes em ambos os lados do suporte estejam dobrados para dentro 2 mm (3/32 pol.). Se os encaixes estiverem retos ou dobrados para fora, a unidade não será instalada com segurança e poderá saltar para fora.

Exemplo de conexão

Observações (-A)

• Certifique-se de conectar o cabo de aterramento (terra) antes de conectar o amplificador.
• O alarme só soará se o amplificador embutido for usado.

Dica (-B-)
Para conectar dois ou mais CD/MD changers, o seletor de fonte XA-C40 (não fornecido) é necessário.

Diagrama de conexão

1. Para uma superfície de metal do carro
   Primeiro conecte o cabo de aterramento (terra) preto, depois conecte os cabos de alimentação amarelo e vermelho.
2. Para o cabo de controle da antena (aérea) elétrica ou cabo de alimentação do intensificador da antena (aérea)
   Observações
   • Não é necessário conectar este cabo se não houver antena (aérea) elétrica ou intensificador de antena (aérea), ou com uma antena (aérea) telescópica operada manualmente.
   • Quando seu carro tem uma antena (aérea) FM/AM embutida no vidro traseiro/lateral, consulte "Observações sobre os cabos de controle e alimentação".
3. Para AMP REMOTE IN de um amplificador de potência opcional
   Esta conexão é somente para amplificadores. Conectar qualquer outro sistema pode danificar a unidade.
4. Para o terminal de alimentação de +12 V que é energizado na posição de acessório da chave de ignição
   Observações
   • Se não houver posição de acessório, conecte ao terminal de alimentação de +12 V (bateria) que é energizado em todos os momentos. Certifique-se de conectar primeiro o cabo de aterramento (terra) preto a uma superfície de metal do carro.
   • Quando seu carro tem uma antena (aérea) FM/AM embutida no vidro traseiro/lateral, consulte "Observações sobre os cabos de controle e alimentação".
5. Para o terminal de alimentação de +12 V que é energizado em todos os momentos
   Certifique-se de conectar primeiro o cabo de aterramento (terra) preto a uma superfície de metal do carro.

Observações sobre os cabos de controle e alimentação

• O cabo de controle da antena (aérea) elétrica (azul) fornece +12 V CC quando você liga o sintonizador.
• Quando seu carro tem uma antena (aérea) FM/AM embutida no vidro traseiro/lateral, conecte o cabo de controle da antena (aérea) elétrica (azul) ou o cabo de alimentação do acessório (vermelho) ao terminal de alimentação do intensificador da antena (aérea) existente. Para obter detalhes, consulte seu revendedor.
• Uma antena (aérea) elétrica sem uma caixa de relé não pode ser usada com esta unidade.

Conexão de retenção de memória

Quando o cabo de alimentação amarelo é conectado, a energia sempre será fornecida ao circuito de memória, mesmo quando a chave de ignição estiver desligada.

Observações sobre a conexão do alto-falante

• Antes de conectar os alto-falantes, desligue a unidade.
• Use alto-falantes com uma impedância de 4 a 8 ohms e com capacidades de manuseio de energia adequadas para evitar danos.
• Não conecte os terminais do alto-falante ao chassi do carro, ou conecte os terminais dos alto-falantes direitos com os do alto-falante esquerdo.
• Não conecte o cabo de aterramento (terra) desta unidade ao terminal negativo (–) do alto-falante.
• Não tente conectar os alto-falantes em paralelo.
• Conecte somente alto-falantes passivos. Conectar alto-falantes ativos (com amplificadores embutidos) aos terminais do alto-falante pode danificar a unidade.
• Para evitar um mau funcionamento, não use os cabos de alto-falante embutidos instalados no seu carro se a unidade compartilhar um cabo negativo (–) comum para os alto-falantes direito e esquerdo.
• Não conecte os cabos do alto-falante da unidade entre si.

Observação sobre a conexão

Se o alto-falante e o amplificador não estiverem conectados corretamente, "FAILURE" (FALHA) aparece no visor. Nesse caso, certifique-se de que o alto-falante e o amplificador estejam conectados corretamente.

Precauções

• Escolha o local de instalação com cuidado para que a unidade não interfira nas operações normais de direção.
• Evite instalar a unidade em áreas sujeitas a poeira, sujeira, vibração excessiva ou altas temperaturas, como sob luz solar direta ou perto de dutos de aquecimento.
• Use somente o hardware de montagem fornecido para uma instalação segura e protegida.

Ajuste do ângulo de montagem

Ajuste o ângulo de montagem para menos de 45°.

Remoção da proteção do colar e do suporte

Antes de instalar a unidade, remova a proteção do colar e o suporte da unidade.

1. Remova a proteção do colar .
   1. Encaixe as chaves de liberação juntamente com a proteção do colar .
   2. Puxe as chaves de liberação para remover a proteção do colar .
2. Remova o suporte .
   1. Insira ambas as chaves de liberação juntas entre a unidade e o suporte até que elas cliquem.
   2. Puxe o suporte para baixo e, em seguida, puxe a unidade para cima para separar.

Exemplo de montagem

Instalação no painel

Observações

• Dobre estas garras para fora para um ajuste firme, se necessário (-2).
• Certifique-se de que os 4 encaixes na proteção do colar estejam devidamente encaixados nas ranhuras da unidade (-3).

Montagem da unidade em um carro japonês

Você pode não conseguir instalar esta unidade em algumas marcas de carros japoneses. Nesse caso, consulte seu revendedor Sony.

Observação
Para evitar mau funcionamento, instale somente com os parafusos fornecidos .

Como remover e anexar o painel frontal

Antes de instalar a unidade, remova o painel frontal.

Para remover

-A

Antes de remover o painel frontal, certifique-se de pressionar . Pressione , e puxe-o em sua direção.

Para anexar

-B

Encaixe a peça do painel frontal com a peça da unidade, conforme ilustrado, e empurre o lado esquerdo na posição até que ele clique.

Aviso se a ignição do seu carro não tiver posição ACC

Certifique-se de definir a função Auto Off (Desligamento automático). Para obter detalhes, consulte as Instruções de operação fornecidas.

A unidade desligará completamente e automaticamente no tempo definido após a unidade ser desligada, o que evita o esgotamento da bateria.

Se você não definir a função Auto Off (Desligamento automático), pressione e segure até que o visor desapareça cada vez que você desligar a ignição.

Botão RESET

Quando a instalação e as conexões forem concluídas, certifique-se de pressionar o botão RESET com uma caneta esferográfica, etc., após remover o painel frontal.
