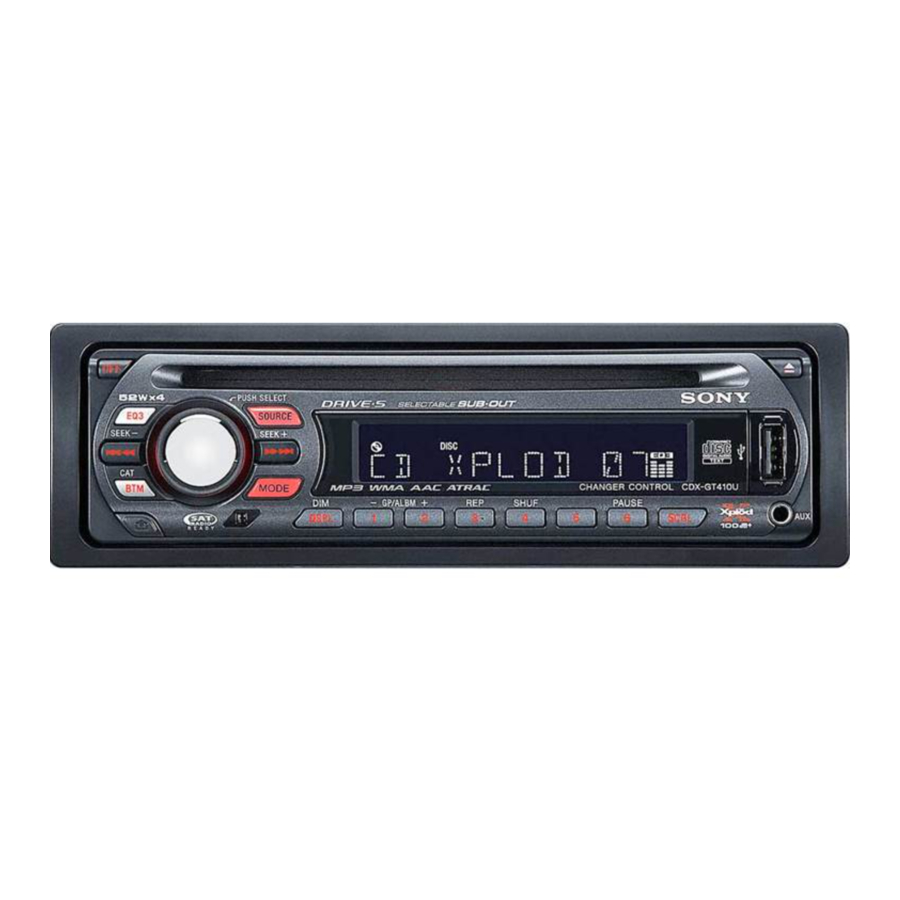

Sony CDX-GT410U, CDX-GT41UW - namestitev in povezave FM/AM CD predvajalnika

Opozorila

• Ta enota je zasnovana samo za delovanje z negativno ozemljitvijo (ozemljitev) 12 V DC.
• Ne spravljajte vodnikov pod vijak ali v gibljive dele (npr. vodilo sedeža).
• Pred priključitvijo izklopite vžig avtomobila, da preprečite kratke stike.
• Priključite napajalne kable rumene in rdeče barve šele po priključitvi vseh ostalih kablov.
• Vse ozemljitvene kable napeljite do skupne ozemljitvene točke.
• Za varnost poskrbite za izolacijo vseh ohlapnih nepovezanih kablov z električnim trakom.
• Uporaba optičnih instrumentov s tem izdelkom poveča nevarnost za oči.

Opombe o napajalnem kablu (rumenem)

• Pri priključitvi te enote v kombinaciji z drugimi stereo komponentami mora biti nazivna vrednost priključenega avtomobilskega tokokroga višja od vsote varovalk vsake komponente.
• Če noben avtomobilski tokokrog ni dovolj visoko ocenjen, priključite enoto neposredno na akumulator.

Seznam delov

• Številke na seznamu so ključne za tiste v navodilih.
• Nosilec in zaščitni ovratnik sta pritrjena na enoto pred odpremo. Pred namestitvijo enote uporabite sprostitvene ključe za odstranitev nosilca in zaščitnega ovratnika iz enote. Za podrobnosti glejte "Odstranitev zaščitnega ovratnika in nosilca ()" na hrbtni strani lista.
• Shranite sprostitvene ključe za prihodnjo uporabo, saj so potrebni tudi, če odstranite enoto iz avtomobila.

Z nosilcem ravnajte previdno, da se ne poškodujete po prstih.

Opomba
Pred namestitvijo se prepričajte, da so zatiči na obeh straneh nosilca ukrivljeni navznoter za 2 mm (3/32 in). Če so zatiči ravni ali ukrivljeni navzven, enota ne bo varno nameščena in lahko izskoči.

Primer povezave

Opombe (-A)

• Pred priključitvijo ojačevalnika priključite ozemljitveni kabel.
• Alarm se bo oglasil samo, če se uporablja vgrajeni ojačevalnik.

Nasvet (-B-)
Za priključitev dveh ali več CD/MD izmenjevalnikov je potreben izbirnik vira XA-C40 (ni priložen).

Shema povezave

1. Na kovinsko površino avtomobila
   Najprej priključite črni ozemljitveni kabel, nato pa rumeni in rdeči napajalni kabel.
2. Na kontrolni kabel napajalne antene ali napajalni kabel ojačevalnika antene
   Opombe
   • Ni treba priključiti tega kabla, če ni napajalne antene ali ojačevalnika antene ali pa je antena teleskopska z ročnim upravljanjem.
   • Če ima vaš avtomobil vgrajeno FM/AM anteno v zadnjem/stranskem steklu, glejte "Opombe o kontrolnih in napajalnih kablih."
3. Na AMP REMOTE IN izbirnega ojačevalnika moči
   Ta priključek je samo za ojačevalnike. Priključitev katerega koli drugega sistema lahko poškoduje enoto.
4. Na napajalni priključek +12 V, ki se napaja v položaju dodatne opreme stikala za vžig
   Opombe
   • Če ni položaja dodatne opreme, priključite na napajalni priključek +12 V (akumulator), ki se napaja ves čas. Najprej priključite črni ozemljitveni kabel na kovinsko površino avtomobila.
   • Če ima vaš avtomobil vgrajeno FM/AM anteno v zadnjem/stranskem steklu, glejte "Opombe o kontrolnih in napajalnih kablih."
5. Na napajalni priključek +12 V, ki se napaja ves čas
   Najprej priključite črni ozemljitveni kabel na kovinsko površino avtomobila.

Opombe o kontrolnih in napajalnih kablih

• Kontrolni kabel napajalne antene (modre barve) dovaja +12 V DC, ko vklopite uglaševalnik.
• Če ima vaš avtomobil vgrajeno FM/AM anteno v zadnjem/stranskem steklu, priključite kontrolni kabel napajalne antene (modre barve) ali napajalni kabel dodatne opreme (rdeče barve) na napajalni priključek obstoječega ojačevalnika antene. Za podrobnosti se posvetujte s svojim prodajalcem.
• Napajalne antene brez relejne omarice ni mogoče uporabljati s to enoto.

Povezava za ohranjanje spomina

Ko je priključen rumeni napajalni kabel, se napajanje vezja za pomnilnik vedno napaja, tudi ko je stikalo za vžig izklopljeno.

Opombe o priključitvi zvočnikov

• Pred priključitvijo zvočnikov izklopite enoto.
• Uporabljajte zvočnike z impedanco od 4 do 8 ohmov in z zadostnimi zmogljivostmi prenosa moči, da se izognete poškodbam.
• Ne priključujte priključkov zvočnikov na ohišje avtomobila ali priključujte priključkov desnih zvočnikov s priključki levega zvočnika.
• Ne priključujte ozemljitvenega kabla te enote na negativni (–) priključek zvočnika.
• Ne poskušajte priključiti zvočnikov vzporedno.
• Priključite samo pasivne zvočnike. Priključitev aktivnih zvočnikov (z vgrajenimi ojačevalniki) na priključke zvočnikov lahko poškoduje enoto.
• Da bi se izognili okvari, ne uporabljajte vgrajenih kablov zvočnikov, nameščenih v vašem avtomobilu, če ima enota skupni negativni (–) kabel za desni in levi zvočnik.
• Ne priključujte kablov zvočnikov enote drug na drugega.

Opomba o priključitvi

Če zvočnik in ojačevalnik nista pravilno priključena, se na zaslonu prikaže "FAILURE" (NAPAKA). V tem primeru se prepričajte, da sta zvočnik in ojačevalnik pravilno priključena.

Previdnostni ukrepi

• Pazljivo izberite mesto namestitve, da enota ne bo ovirala normalnega upravljanja vožnje.
• Izogibajte se namestitvi enote na območjih, izpostavljenih prahu, umazaniji, prekomernim vibracijam ali visokim temperaturam, kot so neposredna sončna svetloba ali v bližini grelnih kanalov.
• Uporabljajte samo priloženo pritrdilno strojno opremo za varno in zanesljivo namestitev.

Nastavitev kota namestitve

Nastavite kot namestitve na manj kot 45°.

Odstranitev zaščitnega ovratnika in nosilca

Pred namestitvijo enote odstranite zaščitni ovratnik in nosilec iz enote.

1. Odstranite zaščitni ovratnik .
   1. Združite sprostitvene ključe z zaščitnim ovratnikom .
   2. Izvlecite sprostitvene ključe za odstranitev zaščitnega ovratnika .
2. Odstranite nosilec .
   1. Vstavite oba sprostitvena ključa skupaj med enoto in nosilec , dokler ne klikneta.
   2. Povlecite nosilec navzdol, nato pa povlecite enoto navzgor, da jo ločite.

Primer namestitve

Namestitev v armaturno ploščo

Opombe

• Po potrebi upognite te kremplje navzven za tesno prileganje (-2).
• Prepričajte se, da so 4 zatiči na zaščitnem ovratniku pravilno vstavljeni v reže enote (-3).

Namestitev enote v japonski avtomobil

Morda ne boste mogli namestiti te enote v nekatere znamke japonskih avtomobilov. V tem primeru se posvetujte s svojim prodajalcem Sony.

Opomba
Da preprečite okvaro, nameščajte samo s priloženimi vijaki .

Kako odstraniti in pritrditi sprednjo ploščo

Pred namestitvijo enote odstranite sprednjo ploščo.

Odstranitev

-A

Pred odstranitvijo sprednje plošče pritisnite . Pritisnite , in jo povlecite proti sebi.

Pritrditev

-B

Vstavite del sprednje plošče v del enote, kot je prikazano, in potisnite levo stran v položaj, dokler ne klikne.

Opozorilo, če vžig vašega avtomobila nima položaja ACC

Nastavite funkcijo Auto Off (Samodejni izklop). Za podrobnosti glejte priložena navodila za uporabo.

Enota se bo popolnoma in samodejno izklopila v nastavljenem času po izklopu enote, kar preprečuje praznjenje akumulatorja.

Če ne nastavite funkcije Auto Off (Samodejni izklop), pritisnite in pridržite , dokler zaslon ne izgine vsakič, ko izklopite vžig.

Gumb RESET

Ko so namestitev in povezave končane, po odstranitvi sprednje plošče pritisnite gumb RESET s kemičnim svinčnikom itd.
