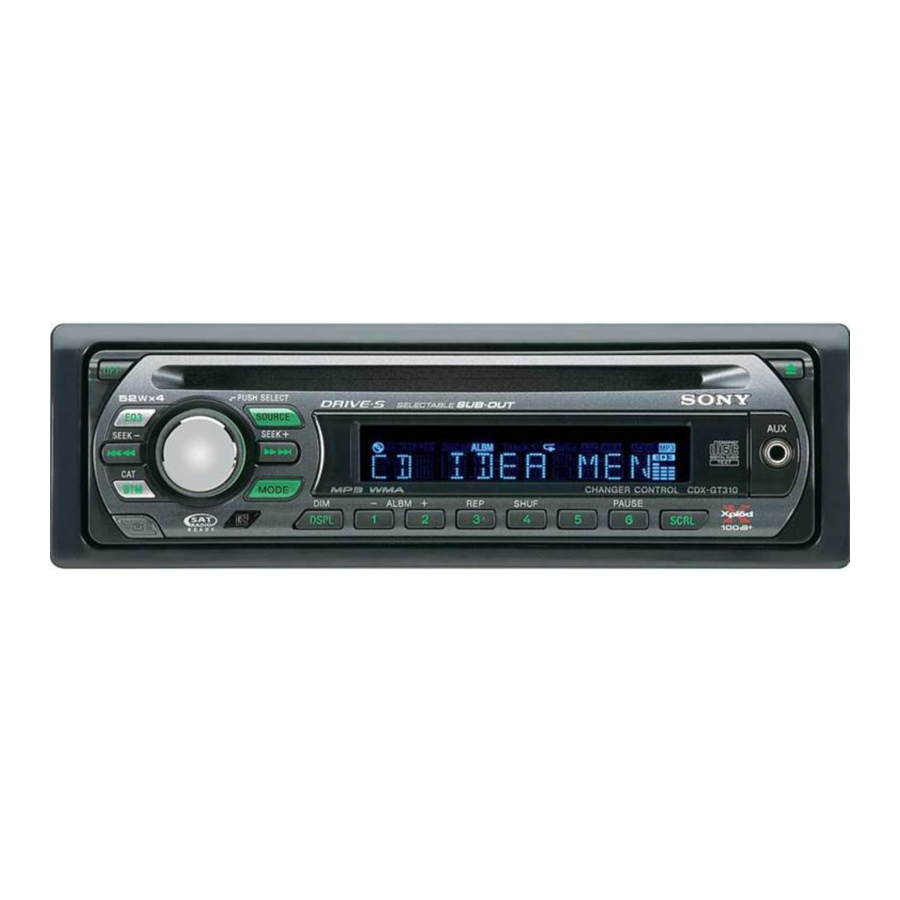

Sony CDX-GT310, CDX-GT31W - Instalace a připojení FM/AM CD přehrávače

Obsah

1 Bezpečnostní instrukce
2 Seznam dílů (obrázek 1)
3 Příklad připojení (obrázek 2)
4 Schéma zapojení (obrázek 3)
5 Opatření
- 5.1 Nastavení úhlu montáže
6 Odstranění ochranného límce a držáku (obrázek 4)
7 Příklad montáže (obrázek 5)
8 Montáž jednotky do japonského automobilu (obrázek 6)
9 Jak odpojit a připojit přední panel (obrázek 7)
10 Upozornění, pokud spínací skříňka vašeho automobilu nemá polohu ACC
11 Tlačítko RESET
12 Stáhnout návod
13 V jiných jazycích

Bezpečnostní instrukce

Tato jednotka je navržena pouze pro provoz s negativním uzemněním (zemí) 12 V DC.
Nenechte vodiče pod šroubem nebo zachycené v pohyblivých částech (např. kolejnice sedadla).
Před provedením připojení vypněte zapalování automobilu, abyste předešli zkratům.
Připojte žlutý a červený napájecí vodič až po připojení všech ostatních vodičů.
Veďte všechny zemnící vodiče do společného zemnícího bodu.
Ujistěte se, že jste pro bezpečnost zaizolovali všechny volné, nepřipojené vodiče elektrickou páskou.
Použití optických přístrojů s tímto produktem zvýší riziko poškození zraku.

Poznámky k napájecímu vodiči (žlutý)

Při připojování této jednotky v kombinaci s jinými stereo komponenty musí být jmenovitý proud připojeného automobilového obvodu vyšší než součet pojistek každé komponenty.
Pokud žádný z automobilových obvodů nemá dostatečně vysoký jmenovitý proud, připojte jednotku přímo k baterii.

Seznam dílů (obrázek 1)

Zařízení použité v ilustracích (není součástí dodávky)

Čísla v seznamu odpovídají číslům v pokynech.
Držák 1 a ochranný límec 4 jsou k jednotce připevněny před odesláním. Před montáží jednotky použijte uvolňovací klíče 3 k odstranění držáku 1 a ochranného límce 4 z jednotky. Podrobnosti naleznete v části "Odstranění ochranného límce a držáku (4)" na zadní straně listu.
Uchovejte uvolňovací klíče 3 pro budoucí použití, protože jsou také nutné, pokud budete jednotku vyjímat z automobilu.

S držákem 1 manipulujte opatrně, abyste si neporanili prsty.

Poznámka

Před instalací se ujistěte, že jsou západky na obou stranách držáku 1 ohnuté směrem dovnitř o 2 mm (³/32 in). Pokud jsou západky rovné nebo ohnuté směrem ven, jednotka nebude bezpečně nainstalována a může vyskočit.

Příklad připojení (obrázek 2)

Poznámky (2-A)

Před připojením zesilovače se ujistěte, že jste připojili zemnící vodič.
Alarm se spustí pouze v případě, že je použit vestavěný zesilovač.

Tip (2-b)
Pro připojení dvou nebo více CD/MD měničů je nutný selektor zdroje XA-C40 (není součástí dodávky).

Schéma zapojení (obrázek 3)

K kovovému povrchu automobilu
Nejprve připojte černý zemnící vodič, poté připojte žlutý a červený napájecí vodič.
K ovládacímu vodiči elektrické antény nebo napájecímu vodiči zesilovače antény
Poznámky

Není nutné připojovat tento vodič, pokud není k dispozici elektrická anténa nebo zesilovač antény, nebo s ručně ovládanou teleskopickou anténou.
Pokud má váš automobil vestavěnou FM/AM anténu v zadním/bočním okně, viz "Poznámky k ovládacím a napájecím vodičům."

K AMP REMOTE IN volitelného výkonového zesilovače
Toto připojení je pouze pro zesilovače. Připojení jakéhokoli jiného systému může poškodit jednotku.
K napájecímu terminálu +12 V, který je napájen v poloze příslušenství spínací skříňky
Poznámky

Pokud není k dispozici poloha příslušenství, připojte se k napájecímu terminálu +12 V (baterie), který je napájen neustále.
Ujistěte se, že jste nejprve připojili černý zemnící vodič ke kovovému povrchu automobilu.
Pokud má váš automobil vestavěnou FM/AM anténu v zadním/bočním okně, viz "Poznámky k ovládacím a napájecím vodičům."

K napájecímu terminálu +12 V, který je napájen neustále
Ujistěte se, že jste nejprve připojili černý zemnící vodič ke kovovému povrchu automobilu.

Poznámky k ovládacím a napájecím vodičům

Ovládací vodič elektrické antény (modrý) dodává +12 V DC, když zapnete tuner.
Pokud má váš automobil vestavěnou FM/AM anténu v zadním/bočním okně, připojte ovládací vodič elektrické antény (modrý) nebo napájecí vodič příslušenství (červený) k napájecímu terminálu stávajícího zesilovače antény. Podrobnosti vám sdělí váš prodejce.
Elektrická anténa bez reléové skříňky nemůže být s touto jednotkou použita.

Připojení pro uchování paměti

Když je připojen žlutý napájecí vodič, bude do paměťového obvodu vždy dodáváno napájení, i když je spínací skříňka vypnutá.

Poznámky k připojení reproduktorů

Před připojením reproduktorů vypněte jednotku.
Používejte reproduktory s impedancí 4 až 8 ohmů a s dostatečnou kapacitou pro manipulaci s výkonem, abyste předešli poškození.
Nepřipojujte reproduktorové terminály k šasi automobilu ani nepřipojujte terminály pravých reproduktorů k terminálům levého reproduktoru.
Nepřipojujte zemnící vodič této jednotky k zápornému (–) terminálu reproduktoru.
Nepokoušejte se připojovat reproduktory paralelně.
Připojujte pouze pasivní reproduktory. Připojení aktivních reproduktorů (s vestavěnými zesilovači) k reproduktorovým terminálům může poškodit jednotku.
Abyste předešli poruše, nepoužívejte vestavěné reproduktorové vodiče nainstalované ve vašem automobilu, pokud jednotka sdílí společný záporný (–) vodič pro pravý a levý reproduktor.
Nepřipojujte reproduktorové vodiče jednotky k sobě navzájem.

Poznámka k připojení

Pokud reproduktor a zesilovač nejsou správně připojeny, na displeji se zobrazí "FAILURE" (CHYBA). V tomto případě se ujistěte, že jsou reproduktor a zesilovač správně připojeny.

Opatření

Pečlivě vyberte místo instalace, aby jednotka nezasahovala do běžného řízení.
Vyhněte se instalaci jednotky v místech vystavených prachu, nečistotám, nadměrným vibracím nebo vysokým teplotám, například na přímém slunci nebo v blízkosti topných kanálů.
Používejte pouze dodaný montážní hardware pro bezpečnou a spolehlivou instalaci.

Nastavení úhlu montáže

Nastavte úhel montáže na méně než 45°.

Odstranění ochranného límce a držáku (obrázek 4)

Před instalací jednotky odstraňte ochranný límec 4 a držák 1 z jednotky.

Odstraňte ochranný límec 4.
1. Zasuňte uvolňovací klíče 3 společně s ochranným límcem 4.
2. Vytáhněte uvolňovací klíče 3 pro odstranění ochranného límce 4.
Odstraňte držák 1.
1. Vložte oba uvolňovací klíče 3 společně mezi jednotku a držák 1, dokud necvaknou.
2. Stáhněte držák 1 dolů a poté vytáhněte jednotku nahoru, abyste je oddělili.

Příklad montáže (obrázek 5)

Instalace do palubní desky

Poznámky

V případě potřeby ohněte tyto drápky směrem ven pro pevné uchycení (5-2).
Ujistěte se, že 4 západky na ochranném límci 4 jsou správně zasunuty do otvorů jednotky (5-3).

Montáž jednotky do japonského automobilu (obrázek 6)

Možná nebudete moci nainstalovat tuto jednotku do některých značek japonských automobilů. V takovém případě se poraďte s prodejcem Sony.

Poznámka
Abyste předešli poruše, instalujte pouze s dodanými šrouby 5.

Jak odpojit a připojit přední panel (obrázek 7)

Před instalací jednotky odpojte přední panel.

7-A Pro odpojení
Před odpojením předního panelu se ujistěte, že jste stiskli .
Stiskněte a vytáhněte jej směrem k sobě.

7-B Pro připojení
Zasuňte část A předního panelu do části B jednotky, jak je znázorněno, a zatlačte levou stranu do polohy, dokud necvakne.

Upozornění, pokud spínací skříňka vašeho automobilu nemá polohu ACC

Ujistěte se, že jste nastavili funkci Auto Off (Automatické vypnutí). Podrobnosti naleznete v dodaném návodu k obsluze.
Jednotka se po uplynutí nastaveného času po vypnutí jednotky zcela a automaticky vypne, čímž se zabrání vybití baterie.
Pokud nenastavíte funkci Auto Off (Automatické vypnutí), stiskněte a podržte , dokud displej nezmizí, pokaždé, když vypnete zapalování.
