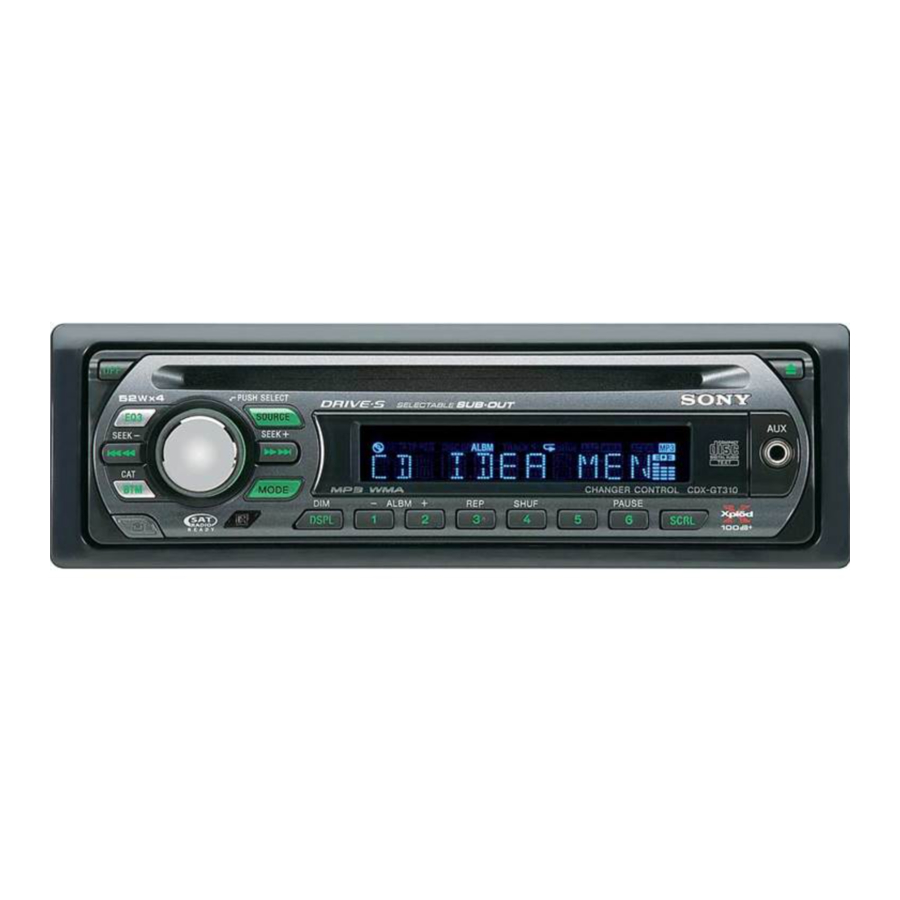

Sony CDX-GT310, CDX-GT31W – FM/AM CD-lejátszó telepítése és csatlakoztatása

Biztonsági előírások

• Ez az egység csak negatív földelésű (földelt) 12 V DC működésre lett tervezve.
• Ne kerüljenek a vezetékek csavar alá vagy mozgó alkatrészek közé (pl. ülés sínje).
• A csatlakoztatás előtt kapcsolja ki az autó gyújtását, hogy elkerülje a rövidzárlatot.
• A sárga és piros tápfeszültség vezetékeket csak azután csatlakoztassa, hogy az összes többi vezetéket csatlakoztatta.
• Minden földelő (föld) vezetéket egy közös földelő (föld) ponthoz vezessen.
• A biztonság érdekében feltétlenül szigetelje le a meglazult, csatlakoztatlan vezetékeket szigetelőszalaggal.
• Az optikai eszközök használata ezzel a termékkel növeli a szemkárosodás kockázatát.

Megjegyzések a tápfeszültség vezetékéhez (sárga)

• Ha ezt az egységet más sztereó komponensekkel együtt csatlakoztatja, a csatlakoztatott autó áramkörének névleges értékének magasabbnak kell lennie, mint az egyes komponensek biztosítékának összege.
• Ha nincs elég magas névleges értékű autó áramkör, csatlakoztassa az egységet közvetlenül az akkumulátorhoz.

Alkatrészlista (1. ábra)

A képeken használt berendezések (nem tartozékok)

• A lista számai megegyeznek az útmutatóban szereplő számokkal.
• Az 1 konzol és a 4 védőgallér a szállítás előtt az egységhez van rögzítve. Az egység felszerelése előtt használja a 3 kioldókulcsokat az 1 konzol és a 4 védőgallér eltávolításához az egységről. Részletekért lásd a lap hátoldalán található „A védőgallér és a konzol eltávolítása (4)” részt.
• Őrizze meg a 3 kioldókulcsokat későbbi használatra, mivel ezekre az egység autóból való eltávolításához is szükség lesz.

Óvatosan kezelje az 1 konzolt, hogy elkerülje az ujjainak sérülését.

Megjegyzés

A telepítés előtt ellenőrizze, hogy az 1 konzol mindkét oldalán lévő reteszek befelé vannak-e hajlítva 2 mm-re (³/32 hüvelyk). Ha a reteszek egyenesek vagy kifelé vannak hajlítva, az egység nem lesz biztonságosan felszerelve, és kiugorhat.

Csatlakoztatási példa (2. ábra)

Megjegyzések (2-A)

• Az erősítő csatlakoztatása előtt feltétlenül csatlakoztassa a földelő (föld) vezetéket.
• A riasztó csak akkor szólal meg, ha a beépített erősítőt használja.

Tipp (2-b)
Két vagy több CD/MD-váltó csatlakoztatásához az XA-C40 forrásválasztó (nem tartozék) szükséges.

Csatlakozási ábra (3. ábra)

1. Az autó fémfelületéhez
   Először csatlakoztassa a fekete földelő (föld) vezetéket, majd a sárga és piros tápfeszültség vezetékeket.

2. A motoros antenna vezérlővezetékéhez vagy az antenna erősítő tápfeszültség vezetékéhez
   Megjegyzések

• Nem szükséges csatlakoztatni ezt a vezetéket, ha nincs motoros antenna vagy antennaerősítő, vagy kézi működtetésű teleszkópos antenna van.
• Ha az autójában beépített FM/AM antenna található a hátsó/oldalsó üvegben, lásd a „Megjegyzések a vezérlő- és tápfeszültség vezetékekhez” részt.

3. Egy opcionális erősítő AMP REMOTE IN bemenetére
   Ez a csatlakozás csak erősítők számára készült. Bármilyen más rendszer csatlakoztatása károsíthatja az egységet.
4. A +12 V-os tápcsatlakozóhoz, amely a gyújtáskapcsoló tartozék pozíciójában van feszültség alatt
   Megjegyzések

• Ha nincs tartozék pozíció, csatlakoztassa a +12 V-os tápcsatlakozóhoz (akkumulátor), amely mindig feszültség alatt van.
  Először feltétlenül csatlakoztassa a fekete földelő (föld) vezetéket az autó fémfelületéhez.
• Ha az autójában beépített FM/AM antenna található a hátsó/oldalsó üvegben, lásd a „Megjegyzések a vezérlő- és tápfeszültség vezetékekhez” részt.

5. A +12 V-os tápcsatlakozóhoz, amely mindig feszültség alatt van
   Először feltétlenül csatlakoztassa a fekete földelő (föld) vezetéket az autó fémfelületéhez.

Megjegyzések a vezérlő- és tápfeszültség vezetékekhez

• A motoros antenna vezérlővezeték (kék) +12 V DC-t biztosít, amikor bekapcsolja a tunert.
• Ha az autójában beépített FM/AM antenna található a hátsó/oldalsó üvegben, csatlakoztassa a motoros antenna vezérlővezetéket (kék) vagy a tartozék tápfeszültség vezetéket (piros) a meglévő antennaerősítő tápcsatlakozójához. Részletekért forduljon a kereskedőhöz.
• A relédoboz nélküli motoros antenna nem használható ezzel az egységgel.

Memória megtartó csatlakozás

Amikor a sárga tápfeszültség vezeték csatlakoztatva van, a memória áramkör mindig kap áramot, még akkor is, ha a gyújtáskapcsoló ki van kapcsolva.

Megjegyzések a hangszóró csatlakoztatásához

• A hangszórók csatlakoztatása előtt kapcsolja ki az egységet.
• Használjon 4–8 ohmos impedanciájú hangszórókat, amelyek megfelelő teljesítményt képesek kezelni a károsodás elkerülése érdekében.
• Ne csatlakoztassa a hangszóró csatlakozóit az autó alvázához, és ne csatlakoztassa a jobb oldali hangszórók csatlakozóit a bal oldali hangszórók csatlakozóihoz.
• Ne csatlakoztassa az egység földelő (föld) vezetéket a hangszóró negatív (–) csatlakozójához.
• Ne kísérelje meg a hangszórók párhuzamos csatlakoztatását.
• Csak passzív hangszórókat csatlakoztasson. Aktív hangszórók (beépített erősítőkkel) csatlakoztatása a hangszóró csatlakozóihoz károsíthatja az egységet.
• A hibás működés elkerülése érdekében ne használja az autóba szerelt beépített hangszóró vezetékeket, ha az egység közös negatív (–) vezetékkel rendelkezik a jobb és bal oldali hangszórókhoz.
• Ne csatlakoztassa az egység hangszóró vezetékeit egymáshoz.

Megjegyzés a csatlakoztatáshoz

Ha a hangszóró és az erősítő nincs megfelelően csatlakoztatva, a "FAILURE" (HIBA) üzenet jelenik meg a kijelzőn. Ebben az esetben győződjön meg arról, hogy a hangszóró és az erősítő megfelelően van csatlakoztatva.

Óvintézkedések

• Gondosan válassza ki a telepítési helyet, hogy az egység ne akadályozza a normál vezetési műveleteket.
• Kerülje az egység telepítését olyan helyekre, ahol por, szennyeződés, túlzott vibráció vagy magas hőmérséklet van, például közvetlen napfényben vagy fűtőcsövek közelében.
• A biztonságos telepítéshez csak a mellékelt rögzítőelemeket használja.

Szerelési szög beállítása

Állítsa be a szerelési szöget 45°-nál kisebbre.

A védőgallér és a konzol eltávolítása (4. ábra)

Az egység beszerelése előtt távolítsa el a 4 védőgallért és az 1 konzolt az egységről.

1. Távolítsa el a 4 védőgallért.

   1. Illessze a 3 kioldókulcsokat a 4 védőgallérral együtt.
   2. Húzza ki a 3 kioldókulcsokat a 4 védőgallér eltávolításához.
2. Távolítsa el az 1 konzolt.

   1. Dugja be mindkét 3 kioldókulcsot az egység és az 1 konzol közé, amíg kattannak.
   2. Húzza le az 1 konzolt, majd húzza fel az egységet az elválasztáshoz.

Szerelési példa (5. ábra)

Beszerelés a műszerfalba

Megjegyzések

• Szükség esetén hajlítsa ki ezeket a karmokat a szoros illeszkedés érdekében (5-2).
• Győződjön meg arról, hogy a 4 védőgallér 4 retesze megfelelően illeszkedik az egység nyílásaiba (5-3).

Az egység beszerelése japán autóba (6. ábra)

Előfordulhat, hogy nem tudja beszerelni ezt az egységet egyes japán autómárkákba. Ebben az esetben forduljon a Sony márkakereskedőhöz.

Megjegyzés
A hibás működés elkerülése érdekében csak a mellékelt 5 csavarokkal szerelje be.

Az előlap leválasztása és rögzítése (7. ábra)

Az egység beszerelése előtt válassza le az előlapot.

7-A A leválasztáshoz
Az előlap leválasztása előtt feltétlenül nyomja meg a gombot.
Nyomja meg a gombot, és húzza ki maga felé.

7-B A rögzítéshez
Illessze az előlap A részét az egység B részéhez az ábrán látható módon, és tolja a bal oldalt a helyére, amíg kattan.

Figyelmeztetés, ha autója gyújtásának nincs ACC pozíciója

Feltétlenül állítsa be az Auto Off funkciót. Részletekért lásd a mellékelt használati útmutatót.
Az egység teljesen és automatikusan kikapcsol a beállított idő elteltével az egység kikapcsolása után, ami megakadályozza az akkumulátor lemerülését.
Ha nem állítja be az Auto Off funkciót, tartsa lenyomva a gombot, amíg a kijelző el nem tűnik minden alkalommal, amikor kikapcsolja a gyújtást.

RESET gomb

A telepítés és a csatlakoztatás befejezése után az előlap leválasztása után feltétlenül nyomja meg a RESET gombot egy golyóstollal stb.
