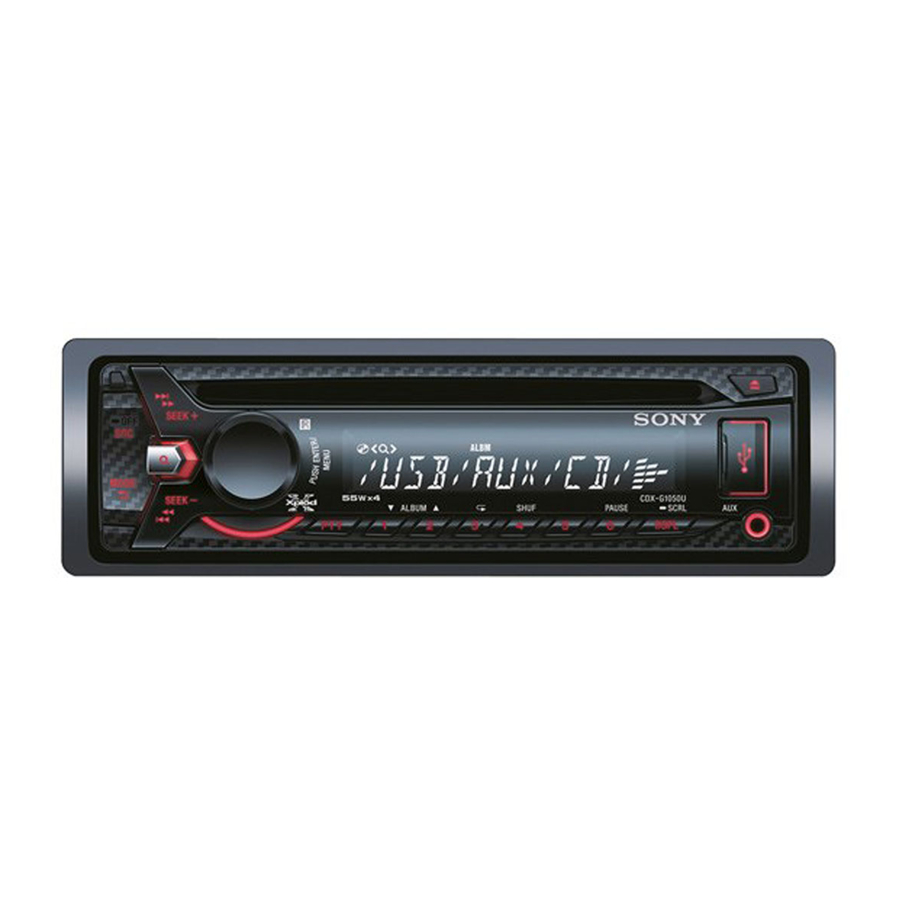

SONY CDX-G1050U - FM/AM Kompaktni Disc Player Instalacija i Povezivanje

Upozorenja

• Ovaj uređaj je dizajniran samo za rad s negativnim uzemljenjem (uzemljenjem) od 12 V DC.
• Pazite da žice ne budu ispod vijka ili uhvaćene u pokretnim dijelovima (npr. vodilica sjedala).
• Prije spajanja, isključite kontakt automobila kako biste izbjegli kratke spojeve.
• Spojite kabel za napajanje na uređaj i zvučnike prije nego što ga spojite na pomoćni konektor za napajanje.
• Provucite sve žice za uzemljenje (uzemljenje) do zajedničke točke uzemljenja (uzemljenja).
• Obavezno izolirajte sve labave, nepovezane žice električnom trakom radi sigurnosti.

Napomene o kabelu za napajanje (žuti)

• Kada spajate ovaj uređaj u kombinaciji s drugim stereo komponentama, nazivna vrijednost spojenog automobilskog kruga mora biti veća od zbroja osigurača svake komponente.
• Kada nijedan automobilski krug nema dovoljno visoku nazivnu vrijednost, spojite uređaj izravno na bateriju.

Popis dijelova

Slika 1

• Brojevi na popisu odgovaraju onima u uputama.
• Nosač i zaštitni ovratnik pričvršćeni su na uređaj prije isporuke. Prije montiranja uređaja, upotrijebite ključeve za otpuštanje da biste uklonili nosač s uređaja. Za detalje pogledajte "Uklanjanje zaštitnog ovratnika i nosača ()" na poleđini lista.
• Čuvajte ključeve za otpuštanje za buduću upotrebu jer su također potrebni ako uklonite uređaj iz automobila.

Pažljivo rukujte nosačem kako biste izbjegli ozljede prstiju.

Primjer povezivanja

Slika 2

Jednostavno povezivanje subwoofera (-C)
Možete koristiti subwoofer bez pojačala snage kada je spojen na kabel stražnjeg zvučnika.

Napomena: Obavezno spojite subwoofer od 4 - 8 ohma. Ne spajajte zvučnik na drugi kabel stražnjeg zvučnika.
* Ne spajajte zvučnik u ovom povezivanju.

Napomene:

• Obavezno spojite žicu za uzemljenje (uzemljenje) prije spajanja pojačala.
• Alarm će se oglasiti samo ako se koristi ugrađeno pojačalo.

Dijagram povezivanja

(Slika 3)

Ako imate električnu antenu (aerial) bez relejne kutije, spajanje ovog uređaja s priloženim kabelom za napajanje može oštetiti antenu (aerial).

Napomene o upravljačkim i napojnim kabelima

• REM OUT kabel (plavo/bijelo prugasto) daje +12 V DC kada uključite uređaj.
• Kada koristite dodatno pojačalo snage, spojite REM OUT kabel (plavo/bijelo prugasto) ili kabel za napajanje dodatne opreme (crveni) na njegov AMP REMOTE IN.
• Kada vaš automobil ima ugrađenu FM/AM antenu (aerial) u stražnjem/bočnom staklu, spojite REM OUT kabel (plavo/bijelo prugasto) ili kabel za napajanje dodatne opreme (crveni) na priključak za napajanje postojećeg pojačala antene (aerial). Za detalje se obratite svom prodavaču.
• Električna antena (aerial) bez relejne kutije ne može se koristiti s ovim uređajem.

Povezivanje za zadržavanje memorije
Kada je spojen žuti kabel za ulaz napajanja, napajanje će se uvijek dovoditi u memorijski krug čak i kada je kontakt isključen.

Napomene o povezivanju zvučnika

• Prije spajanja zvučnika, isključite uređaj.
• Koristite zvučnike s impedancijom od 4 do 8 ohma i s odgovarajućim kapacitetom podnošenja snage kako biste izbjegli oštećenja.
• Ne spajajte priključke zvučnika na šasiju automobila niti spajajte priključke desnih zvučnika s onima lijevog zvučnika.
• Ne spajajte žicu za uzemljenje (uzemljenje) ovog uređaja na negativni (–) priključak zvučnika.
• Ne pokušavajte spajati zvučnike paralelno.
• Spajajte samo pasivne zvučnike. Spajanje aktivnih zvučnika (s ugrađenim pojačalima) na priključke zvučnika može oštetiti uređaj.
• Kako biste izbjegli kvar, nemojte koristiti ugrađene kabele zvučnika instalirane u vašem automobilu ako uređaj dijeli zajednički negativni (–) kabel za desni i lijevi zvučnik.
• Ne spajajte kabele zvučnika uređaja jedan na drugi.

Mjere opreza

• Pažljivo odaberite mjesto ugradnje kako uređaj ne bi ometao normalne radnje vožnje.
• Izbjegavajte ugradnju uređaja na područjima izloženima prašini, prljavštini, prekomjernim vibracijama ili visokim temperaturama, kao što su izravna sunčeva svjetlost ili u blizini grijaćih kanala.
• Koristite samo isporučeni montažni hardver za sigurnu i pouzdanu ugradnju.

Podešavanje kuta montiranja
Podesite kut montiranja na manje od 45°.

Uklanjanje zaštitnog ovratnika i nosača

(Slika 4)

Prije ugradnje uređaja, uklonite zaštitni ovratnik i nosač s uređaja.

1. Uklonite zaštitni ovratnik .
   Stisnite oba ruba zaštitnog ovratnika , a zatim ga izvucite.
2. Uklonite nosač .
   Umetnite oba ključa za otpuštanje zajedno između uređaja i nosača dok ne kliknu.
   Povucite nosač prema dolje, a zatim povucite uređaj prema gore da biste ga odvojili.

Primjer montiranja

(Slika 5)

Ugradnja u armaturnu ploču

Napomene:

• Prije ugradnje provjerite jesu li zasuni s obje strane nosača savijeni prema unutra 2 mm (³/₃₂ in). Ako su zasuni ravni ili savijeni prema van, uređaj neće biti sigurno ugrađen i može iskočiti ().
• Savijte ove kandže prema van za čvrsto prianjanje, ako je potrebno ().
• Provjerite jesu li 4 zasuna na zaštitnom ovratniku pravilno zahvaćena u utore uređaja ().

Ugradnja uređaja u japanski automobil

(Slika 6)

Možda nećete moći ugraditi ovaj uređaj u neke marke japanskih automobila. U tom slučaju se obratite svom Sony prodavaču.

Napomena: Kako biste spriječili kvar, ugradite samo s isporučenim vijcima .

Kako odvojiti i pričvrstiti prednju ploču

(Slika 7)

Prije ugradnje uređaja, odvojite prednju ploču.

Za odvajanje
Prije odvajanja prednje ploče, obavezno pritisnite i držite OFF (isključeno). Pritisnite gumb za otpuštanje prednje ploče i povucite je prema sebi.

Za pričvršćivanje
Uključite dio prednje ploče s dijelom uređaja, kao što je prikazano, i gurnite lijevu stranu u položaj dok ne klikne.

Upozorenje ako kontakt vašeg automobila nema ACC položaj

Obavezno postavite funkciju automatskog isključivanja (Auto Off). Za detalje pogledajte priložene Upute za uporabu.
Uređaj će se potpuno i automatski isključiti u zadanom vremenu nakon što se uređaj isključi, što sprječava pražnjenje baterije.
Ako ne postavite funkciju automatskog isključivanja (Auto Off), pritisnite i držite OFF (isključeno) dok zaslon ne nestane svaki put kada isključite kontakt.

Zamjena osigurača

(Slika 8)

Prilikom zamjene osigurača, obavezno koristite onaj koji odgovara nazivnoj amperaži navedenoj na originalnom osiguraču. Ako osigurač pregori, provjerite priključak napajanja i zamijenite osigurač. Ako osigurač ponovno pregori nakon zamjene, možda postoji unutarnji kvar. U tom slučaju se obratite najbližem Sony prodavaču.

Dijagram povezivanja napajanja

(Slika 9)

Pomoćni konektor za napajanje može se razlikovati ovisno o automobilu. Provjerite dijagram pomoćnog konektora za napajanje vašeg automobila kako biste bili sigurni da se priključci ispravno podudaraju. Postoje tri osnovne vrste (, , ). Možda ćete morati zamijeniti položaje crvenih i žutih žica u kabelu za spajanje napajanja auto stereo uređaja.
Nakon što uskladite priključke i ispravno zamijenite kabele za napajanje, spojite uređaj na napajanje automobila. Ako imate pitanja i problema sa spajanjem uređaja koji nisu obuhvaćeni ovim priručnikom, obratite se prodavaču automobila.
