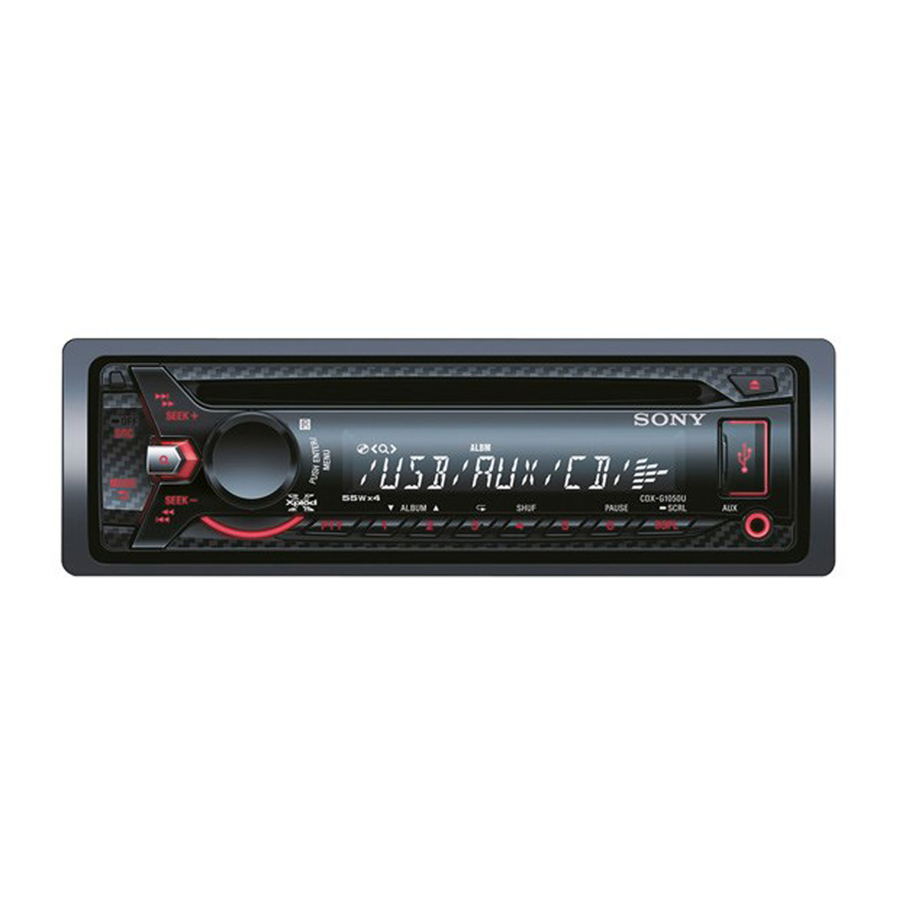

SONY CDX-G1050U - FM/AM Compact Disc -soittimen asennus ja liitännät

Sisältö

1 Varoitukset
2 Osaluettelo
3 Liitäntäesimerkki
4 Kytkentäkaavio
5 Huomautuksia kaiutinliitännästä
6 Varotoimet
- 6.1 Suojakauluksen ja kiinnikkeen irrottaminen
7 Asennusesimerkki
- 7.1 Laitteen asentaminen japanilaiseen autoon
- 7.2 Etupaneelin irrottaminen ja kiinnittäminen
8 Varoitus, jos autosi virtalukossa ei ole ACC-asentoa
9 Sulakkeen vaihto
10 Virtakytkentäkaavio
11 Lataa käyttöohje
12 Muilla kielillä

Varoitukset

Tämä laite on suunniteltu vain negatiiviselle maadoitukselle (maalle) 12 V DC -käyttöön.
Älä laita johtoja ruuvin alle tai liikkuviin osiin (esim. istuimen kiskoihin).
Ennen liitäntöjen tekemistä katkaise auton virta oikosulkujen välttämiseksi.
Kytke virtajohto laitteeseen ja kaiuttimiin ennen kuin kytket sen apuvirtaliittimeen.
Vedä kaikki maadoitusjohdot (maa) yhteiseen maadoituspisteeseen (maa).
Varmista, että eristät kaikki löysät, kytkemättömät johdot sähköteipillä turvallisuuden vuoksi.

Huomautuksia virtajohdosta (keltainen)

Kun kytket tämän laitteen yhdessä muiden stereolaitteiden kanssa, kytketyn autopiirin nimellisarvon on oltava korkeampi kuin kunkin komponentin sulakkeen summa.
Kun mikään autopiiri ei ole riittävän korkea, kytke laite suoraan akkuun.

Osaluettelo

Kuva 1

Luettelon numerot vastaavat ohjeiden numeroita.
Kiinnike ja suojakaulus on kiinnitetty laitteeseen ennen toimitusta. Ennen laitteen asennusta irrota kiinnike laitteesta vapautusavaimilla . Katso lisätietoja kohdasta "Suojakauluksen ja kiinnikkeen irrottaminen ()" arkin kääntöpuolelta.
Säilytä vapautusavaimet myöhempää käyttöä varten, koska niitä tarvitaan myös, jos irrotat laitteen autostasi.

Käsittele kiinnikettä varovasti, jotta et vahingoita sormiasi.

Liitäntäesimerkki

Kuva 2

Subwooferin helppo liitäntä (-C)
Voit käyttää subwooferia ilman tehovahvistinta, kun se on kytketty takakaiutinkaapeliin.

Huomautus: Muista kytkeä 4 - 8 ohmin subwoofer. Älä kytke kaiutinta toiseen takakaiutinkaapeliin.
* Älä kytke kaiutinta tähän liitäntään.

Huomautuksia:

Muista kytkeä maadoitusjohto (maa) ennen vahvistimen kytkemistä.
Hälytys kuuluu vain, jos sisäänrakennettua vahvistinta käytetään.

Kytkentäkaavio

(Kuva 3)

Jos sinulla on sähköantenni (antenni) ilman relelaatikkoa, tämän laitteen kytkeminen mukana toimitetulla virtajohdolla voi vahingoittaa antennia (antennia).

Huomautuksia ohjaus- ja virtajohdoista

REM OUT -johto (sininen/valkoinen raidallinen) syöttää +12 V DC, kun käynnistät laitteen.
Kun käytät valinnaista tehovahvistinta, kytke REM OUT -johto (sininen/valkoinen raidallinen) tai lisävarusteen virtajohto (punainen) sen AMP REMOTE IN -liitäntään.
Kun autossasi on sisäänrakennettu FM/AM-antenni (antenni) takalasin/sivulasin sisällä, kytke REM OUT -johto (sininen/valkoinen raidallinen) tai lisävarusteen virtajohto (punainen) olemassa olevan antennivahvistimen (antenni) virtaliittimeen. Kysy lisätietoja jälleenmyyjältäsi.
Sähköantennia (antenni) ilman relelaatikkoa ei voi käyttää tämän laitteen kanssa.

Muistin säilytysliitäntä
Kun keltainen virransyöttöjohto on kytketty, muistipiirille syötetään aina virtaa, vaikka virtalukko olisi kytketty pois päältä.

Huomautuksia kaiutinliitännästä

Ennen kaiuttimien kytkemistä sammuta laite.
Käytä kaiuttimia, joiden impedanssi on 4–8 ohmia ja joiden tehonkäsittelykyky on riittävä vaurioiden välttämiseksi.
Älä kytke kaiutinliittimiä auton runkoon tai kytke oikean kaiuttimen liittimiä vasemman kaiuttimen liittimiin.
Älä kytke tämän laitteen maadoitusjohtoa (maa) kaiuttimen negatiiviseen (–) liittimeen.
Älä yritä kytkeä kaiuttimia rinnakkain.
Kytke vain passiivikaiuttimia. Aktiivikaiuttimien (joissa on sisäänrakennetut vahvistimet) kytkeminen kaiutinliittimiin voi vahingoittaa laitetta.
Toimintahäiriöiden välttämiseksi älä käytä autoon asennettuja sisäänrakennettuja kaiutinkaapeleita, jos laitteella on yhteinen negatiivinen (–) johto oikealle ja vasemmalle kaiuttimelle.
Älä kytke laitteen kaiutinkaapeleita toisiinsa.

Varotoimet

Valitse asennuspaikka huolellisesti, jotta laite ei häiritse normaalia ajamista.
Vältä laitteen asentamista alueille, jotka ovat alttiina pölylle, lialle, liialliselle tärinälle tai korkeille lämpötiloille, kuten suorassa auringonvalossa tai lähellä lämmityskanavia.
Käytä vain mukana toimitettuja asennustarvikkeita turvallisen ja varman asennuksen varmistamiseksi.

Asennuskulman säätö
Säädä asennuskulma alle 45 asteeseen.

Suojakauluksen ja kiinnikkeen irrottaminen

(Kuva 4)

Ennen laitteen asentamista irrota suojakaulus ja kiinnike laitteesta.

Irrota suojakaulus .
Purista suojakauluksen molempia reunoja ja vedä se sitten ulos.
Irrota kiinnike .
Työnnä molemmat vapautusavaimet yhdessä laitteen ja kiinnikkeen väliin, kunnes ne napsahtavat.
Vedä kiinnikettä alas ja vedä sitten laitetta ylös erottaaksesi sen.

Asennusesimerkki

(Kuva 5)

Asennus kojelautaan

Huomautuksia:

Varmista ennen asennusta, että kiinnikkeen molemmilla puolilla olevat salvat on taivutettu sisäänpäin 2 mm (³/₃₂ tuumaa). Jos salvat ovat suorat tai taivutettu ulospäin, laitetta ei asenneta kunnolla ja se voi ponnahtaa ulos ().
Taivuta näitä kynsiä ulospäin tiukkaa istuvuutta varten tarvittaessa ().
Varmista, että suojakauluksen 4 salpaa ovat kunnolla kiinni laitteen raoissa ().

Laitteen asentaminen japanilaiseen autoon

(Kuva 6)

Et ehkä voi asentaa tätä laitetta joihinkin japanilaisten autojen merkkeihin. Ota tällöin yhteyttä Sony-jälleenmyyjääsi.

Huomautus: Toimintahäiriöiden välttämiseksi asenna vain mukana toimitetuilla ruuveilla .

Etupaneelin irrottaminen ja kiinnittäminen

(Kuva 7)

Irrota etupaneeli ennen laitteen asentamista.

Irrottaminen
Ennen etupaneelin irrottamista, muista painaa ja pitää OFF (Pois päältä) -painiketta painettuna. Paina etupaneelin vapautuspainiketta ja vedä se irti itseesi päin.

Kiinnittäminen
Kiinnitä etupaneelin osa laitteen osaan , kuten kuvassa, ja työnnä vasen puoli paikalleen, kunnes se napsahtaa.

Varoitus, jos autosi virtalukossa ei ole ACC-asentoa

Muista asettaa Auto Off (Automaattinen virrankatkaisu) -toiminto. Katso lisätietoja mukana toimitetuista käyttöohjeista.
Laite sammuu kokonaan ja automaattisesti asetetun ajan kuluttua laitteen sammuttamisesta, mikä estää akun tyhjenemisen.
Jos et aseta Auto Off (Automaattinen virrankatkaisu) -toimintoa, paina ja pidä OFF (Pois päältä) -painiketta painettuna, kunnes näyttö katoaa joka kerta, kun sammutat virran.

Sulakkeen vaihto

(Kuva 8)

Kun vaihdat sulakkeen, muista käyttää sulaketta, jonka ampeerimäärä vastaa alkuperäisessä sulakkeessa ilmoitettua arvoa. Jos sulake palaa, tarkista virtaliitäntä ja vaihda sulake. Jos sulake palaa uudelleen vaihdon jälkeen, voi olla sisäinen toimintahäiriö. Ota tällöin yhteyttä lähimpään Sony-jälleenmyyjään.

Virtakytkentäkaavio

(Kuva 9)

Apuvirtaliitin voi vaihdella auton mukaan. Tarkista autosi apuvirtaliittimen kaaviosta, että liitännät vastaavat oikein. On olemassa kolme perustyyppiä (, , ). Saatat joutua vaihtamaan punaisten ja keltaisten johtojen paikkoja autostereoiden virtaliitäntäjohdossa.
Kun olet sovittanut liitännät ja vaihtanut virtajohdot oikein, kytke laite auton virtalähteeseen. Jos sinulla on kysymyksiä ja ongelmia laitteen kytkemisessä, joita ei käsitellä tässä käyttöoppaassa, ota yhteyttä autoliikkeeseen.
