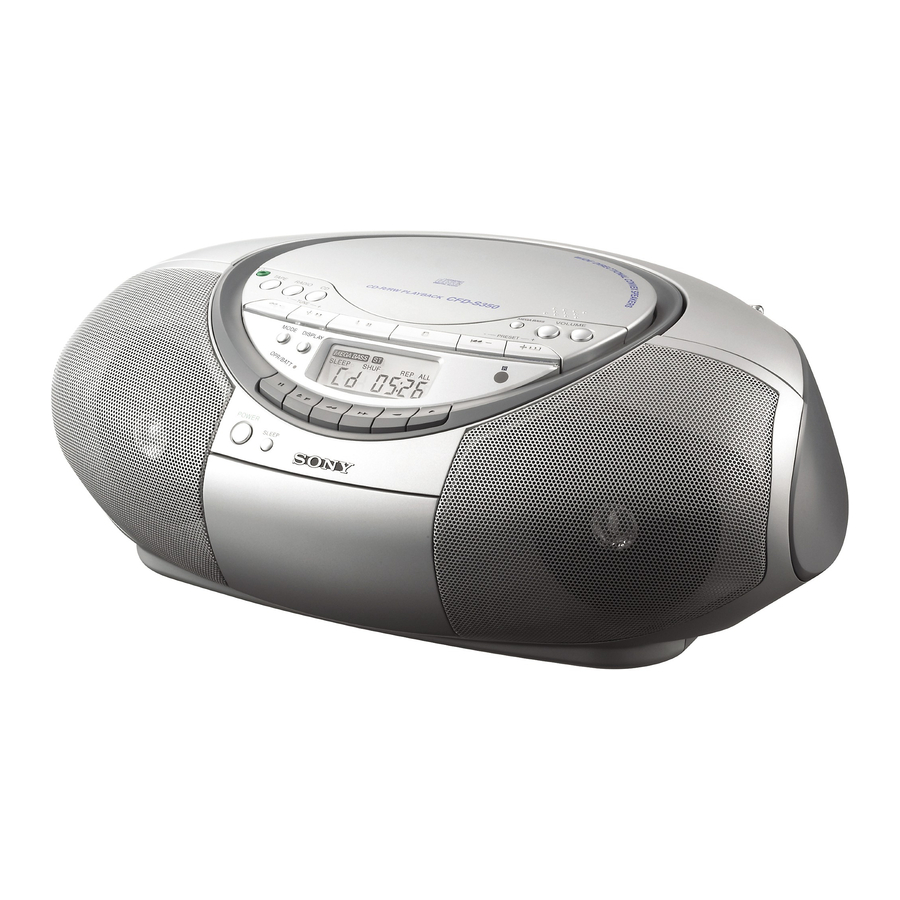

Sony CFD-S350 - CD Radio Cassette-Corder Käyttöohje

Sisältö

1 Virtalähteet
2 Kaukosäätimen valmistelu
- 2.1 Paristojen vaihto
- 2.2 Säätimien sijainti
3 CD:n toistaminen
- 3.1 Näytön käyttäminen
- 3.2 Toistotilan valitseminen
4 Radion kuuntelu
- 4.1 Radioasemien esiasettaminen
  - 4.1.1 Jos asemaa ei voi esiasettaa automaattisesti
  - 4.1.2 Kaukosäätimessä
- 4.2 Esiasetettujen radioasemien toistaminen
  - 4.2.1 Kaukosäätimessä
5 Äänitys
6 Varotoimet
7 Vianmääritys
8 Tekniset tiedot
9 Lataa käyttöohje
10 Muilla kielillä

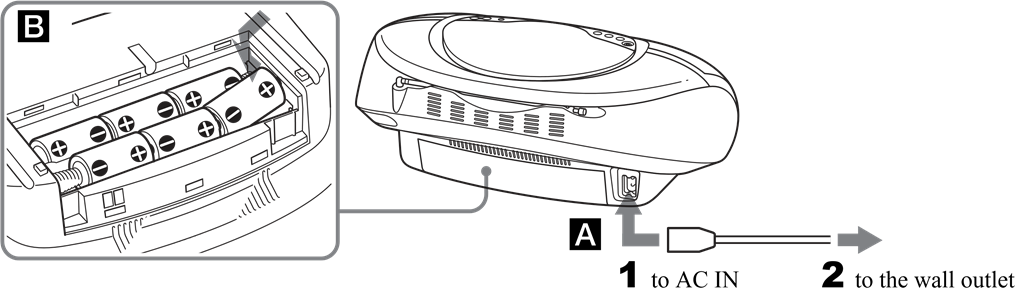

Virtalähteet

Liitä virtajohto tai aseta kuusi D-koon (R20) paristoa (eivät sisälly toimitukseen) paristolokeroon .

Huomautuksia

Vaihda paristot, kun OPR/BATT-merkkivalo himmenee tai kun soitin lakkaa toimimasta. Vaihda kaikki paristot uusiin. Ennen kuin vaihdat paristot, muista ottaa CD pois soittimesta.
Käyttääksesi soitinta paristoilla, irrota virtajohto soittimesta.
Kun käytät soitinta paristoilla, et voi käynnistää soitinta kaukosäätimellä.

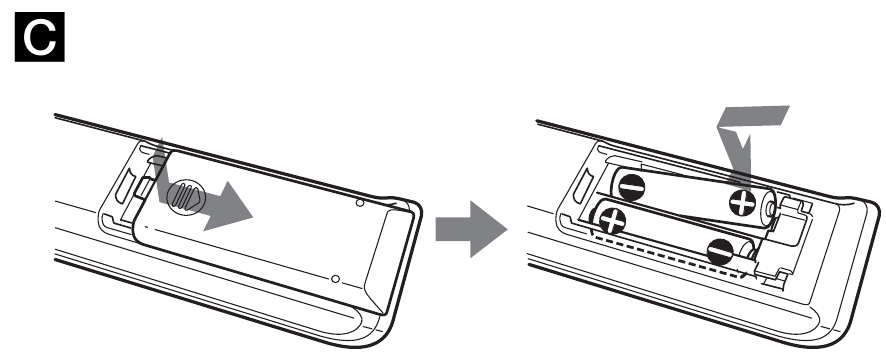

Kaukosäätimen valmistelu

Aseta kaksi AAA-koon (R03) paristoa (eivät sisälly toimitukseen).

Paristojen vaihto

Normaalikäytössä paristojen pitäisi kestää noin kuusi kuukautta. Kun kaukosäädin ei enää käytä soitinta, vaihda kaikki paristot uusiin.

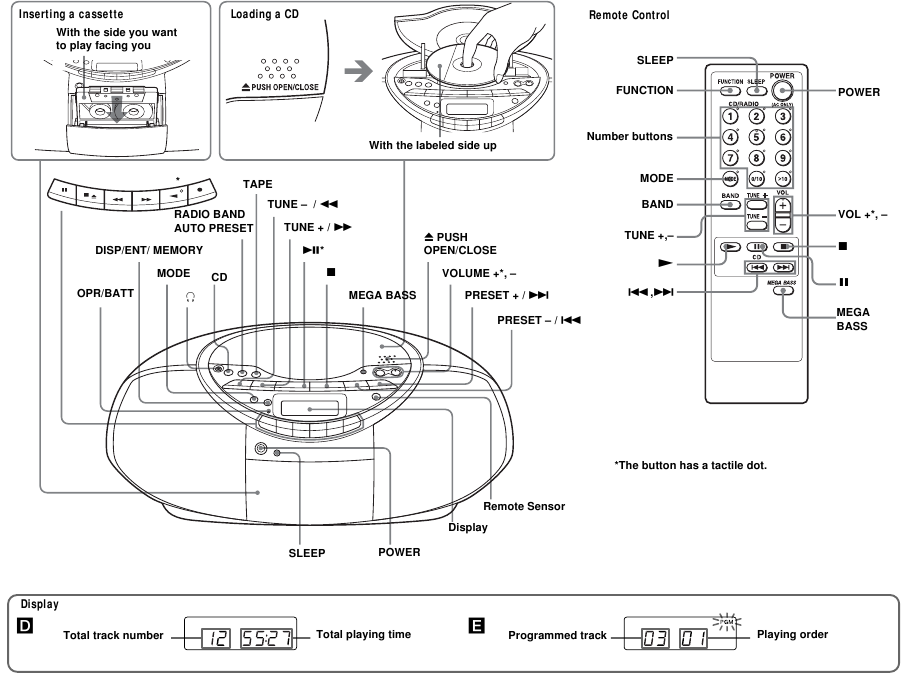

Säätimien sijainti

Virran kytkeminen päälle/pois
Paina POWER (virta).

Äänenvoimakkuuden säätäminen
Paina VOLUME +, – (VOL +, – kaukosäätimessä).

Kuuntelu kuulokkeiden kautta
Liitä kuulokkeet i (kuulokkeet) -liitäntään.

Nukahtaminen musiikin kuunteluun

Toista haluamaasi musiikkilähdettä.
Paina SLEEP (uni) näyttääksesi "SLEEP (uni)".
Paina SLEEP (uni) valitaksesi minuuttimäärän, jonka kuluttua soitin sammuu automaattisesti. Joka kerta kun painat painiketta, ilmaisin muuttuu seuraavasti: "60" →"90" → "120" → "OFF (pois)"→ "10" → "20" → "30".

Unitoiminnon peruuttaminen
Sammuta virta painamalla POWER (virta).

Huomautus
Kun toistat kasettia tällä toiminnolla: Jos nauhan pituus yhdellä puolella on pidempi kuin asetettu aika, soitin ei sammu ennen kuin nauha saavuttaa loppunsa.

Äänenkorostuksen säätäminen
Basson äänen vahvistaminen
Paina MEGA BASS. "MEGA BASS" näkyy näytössä. Palataksesi normaaliin ääneen, paina painiketta uudelleen.

CD:n toistaminen

Paina CD (suora virran kytkentä).
(Paina kaukosäätimessä POWER (virta) ja sitten FUNCTION (toiminto) toistuvasti, kunnes "Cd" näkyy näytössä.)
Aseta CD CD-lokeroon.
Paina PUSH OPEN/CLOSE (avaa/sulje) sulkeaksesi CD-lokeron.
Paina ( kaukosäätimessä).
Soitin toistaa kaikki raidat kerran.

Tehdäksesi	Paina
lopettaaksesi toiston
keskeyttääksesi toiston	(kaukosäätimessä) Paina painiketta uudelleen jatkaaksesi toistoa keskeytyksen jälkeen.
siirtyäksesi seuraavaan raitaan
palataksesi edelliseen raitaan
poistaaksesi CD:n	PUSH OPEN/CLOSE (avaa/sulje)
etsiäksesi kohtaa kuunnellessasi ääntä	(eteenpäin) tai (taaksepäin) toiston aikana, kunnes löydät kohdan (tai kaukosäätimessä)
etsiäksesi kohtaa tarkkaillessasi näyttöä	(eteenpäin) tai (taaksepäin) keskeytyksessä, kunnes löydät kohdan ( tai kaukosäätimessä)
etsiäksesi tiettyä raitaa suoraan*	raidan numeropainike kaukosäätimessä

* Et voi etsiä tiettyä raitaa, jos "SHUF" tai "PGM" palaa näytössä. Sammuta ilmaisin painamalla.

Vinkki
Etsiäksesi raitaa, jonka numero on yli 10, paina ensin >10, sitten vastaavia numeropainikkeita kaukosäätimessä.

Esimerkki:Toistaaksesi raidan numero 23, paina ensin >10, sitten 2 ja 3.

Näytön käyttäminen

Tarkistaaksesi kokonaisraitojen määrän ja toistoajan
Paina DISP/ENT/MEMORY (näyttö/syöttö/muisti) pysäytystilassa (katso kuva D).

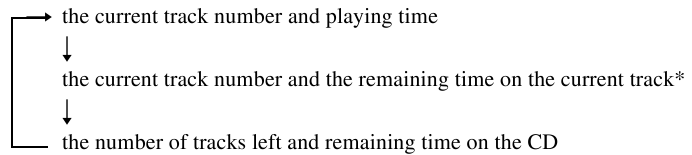

Tarkistaaksesi jäljellä olevan ajan
Paina DISP/ENT/MEMORY (näyttö/syöttö/muisti) toistuvasti CD:n toiston aikana. Näyttö muuttuu seuraavasti:

* Raidalle, jonka numero on yli 20, jäljellä oleva aika näkyy "- -:- -" näytössä.

Toistotilan valitseminen

Paina MODE (tila), kunnes "REP 1" "REP ALL" "SHUF" "SHUF REP" "PGM" "PGM REP" näkyy näytössä. Toimi sitten seuraavasti:

Tehdäksesi	Valitse	Tee sitten näin
toistaaksesi yksittäisen raidan	"REP 1"	Paina tai valitaksesi raidan, jonka haluat toistaa, paina sitten .
toistaaksesi kaikki raidat	"REP ALL"	Paina .
satunnaistoisto	"SHUF"	Paina .
toistaaksesi raitoja satunnaisessa järjestyksessä	"SHUF REP"	Paina .
ohjelmatoisto	"PGM"	Paina tai paina sitten DISP/ENT/ MEMORY (näyttö/syöttö/muisti) raidoille, jotka haluat ohjelmoida haluamassasi järjestyksessä enintään 20 raitaa (katso kuva . Paina sitten .
toistaaksesi ohjelmoituja raitoja	"PGM REP"	Paina tai paina sitten DISP/ENT/ MEMORY (näyttö/syöttö/muisti) raidoille, jotka haluat ohjelmoida haluamassasi järjestyksessä enintään 20 raitaa. Paina sitten

Kaukosäätimessä

Kun olet valinnut "PGM" tai "PGM REP", paina numeropainikkeita raidoille, jotka haluat enintään 20 raitaa, paina sitten .

Valitun toistotilan peruuttaminen

Paina MODE (tila) toistuvasti, kunnes valittu tila katoaa näytöstä.

Ohjelmoidun raidan ja toistojärjestyksen tarkistaminen näytössä

Tarkistaaksesi raitojen järjestyksen ennen toistoa, paina DISP/ENT/MEMORY (näyttö/syöttö/muisti).
Joka kerta kun painat painiketta, raidan numero näkyy ohjelmoidussa järjestyksessä.

Nykyisen ohjelman muuttaminen

Paina kerran, jos CD on pysäytetty ja kahdesti, jos CD on toistossa. Nykyinen ohjelma poistetaan. Luo sitten uusi ohjelma noudattamalla ohjelmointimenettelyä.

Vinkkejä

Voit toistaa saman ohjelman uudelleen, koska ohjelma tallennetaan, kunnes avaat CD-lokeron.
Voit tallentaa oman ohjelmasi. Kun olet luonut ohjelman, aseta tyhjä kasetti ja paina aloittaaksesi tallennuksen.

Radion kuuntelu

Paina RADIO BAND•AUTO PRESET (radio taajuusalue•automaattinen esiasetus), kunnes haluamasi taajuusalue näkyy näytössä (suora virran kytkentä). Joka kerta kun painat painiketta, ilmaisin muuttuu seuraavasti: "FM"→ "AM".
Pidä TUNE + (viritä +) tai – painettuna, kunnes taajuusnumerot alkavat muuttua näytössä.

Soitin etsii automaattisesti radiotaajuuksia ja pysähtyy, kun se löytää selkeän aseman.

Jos et voi virittää asemaa, paina painiketta toistuvasti muuttaaksesi taajuutta askel askeleelta.

Vinkki
Jos FM-lähetys on kohinainen, paina MODE (tila) toistuvasti, kunnes "Mono" näkyy näytössä, ja radio toistaa monoäänellä.

Radioasemien esiasettaminen

Voit tallentaa radioasemia soittimen muistiin. Voit esiasettaa jopa 30 radioasemaa, 20 FM:lle ja 10 AM:lle missä tahansa järjestyksessä.

Valitse taajuusalue painamalla RADIO BAND•AUTO PRESET (radio taajuusalue•automaattinen esiasetus).
Pidä RADIO BAND•AUTO PRESET (radio taajuusalue•automaattinen esiasetus) painettuna 2 sekuntia, kunnes "AUTO" vilkkuu näytössä.
Paina DISP/ENT/MEMORY (näyttö/syöttö/muisti).
Asemat tallennetaan muistiin alhaisemmista taajuuksista korkeampiin.

Jos asemaa ei voi esiasettaa automaattisesti

Sinun on esiasetettava asema, jolla on heikko signaali manuaalisesti.

Valitse taajuusalue painamalla RADIO BAND•AUTO PRESET (radio taajuusalue•automaattinen esiasetus).
Viritä haluamasi asema.
Pidä DISP/ENT/MEMORY (näyttö/syöttö/muisti) painettuna 2 sekuntia, kunnes esiasetusnumero vilkkuu näytössä.
Paina PRESET + (esiasetus +) tai –, kunnes haluamasi aseman esiasetusnumero vilkkuu näytössä.
Paina DISP/ENT/MEMORY (näyttö/syöttö/muisti).
Uusi asema korvaa vanhan.

Kaukosäätimessä

Paina BAND (taajuusalue), kunnes haluamasi taajuusalue näkyy näytössä.
Viritä haluamasi asema.
Pidä numeropainikkeita painettuna, joihin haluat esiasettaa uuden aseman noin 2 sekuntia.
Valitaksesi esiasetusnumeron yli 10, paina ensin >10, sitten vastaavia numeropainikkeita. Sinun on pidettävä viimeistä numeropainiketta painettuna noin 2 sekuntia. (Esimerkki: Valitaksesi 12, paina ensin >10 ja 1, pidä sitten 2 painettuna noin 2 sekuntia.)

Vinkki
Esiasetetut radioasemat pysyvät muistissa, vaikka irrotat virtajohdon tai poistat paristot.

Esiasetettujen radioasemien toistaminen

Valitse taajuusalue painamalla RADIO BAND•AUTO PRESET (radio taajuusalue•automaattinen esiasetus).
Viritä tallennettu asema painamalla PRESET + (esiasetus +) tai –.

Kaukosäätimessä

Paina BAND (taajuusalue).
Viritä tallennettu asema painamalla numeropainikkeita. Viritäksesi esiasetetun aseman yli 10, paina ensin >10, sitten vastaavia numeropainikkeita. (Esimerkki: Viritäksesi esiasetetun aseman 12, paina ensin >10 ja 1, ja paina sitten 2.)

Nauhan toistaminen

1 Paina TAPE (nauha) (suora virran kytkentä).
(Paina kaukosäätimessä POWER (virta) ja sitten FUNCTION (toiminto) toistuvasti, kunnes "TAPE (nauha)" näkyy näytössä.)
Paina avataksesi nauhalokeron ja aseta tallennettu nauha. Sulje lokero. Käytä vain TYPE I (normaali) nauhaa.
Paina .

Tehdäksesi	Paina
lopettaaksesi toiston
kelataksesi nauhaa eteen- tai taaksepäin	tai
keskeyttääksesi toiston	Paina painiketta uudelleen jatkaaksesi toistoa keskeytyksen jälkeen.
poistaaksesi kasetti

Äänitys

Paina avataksesi kasettipesän ja aseta tyhjä kasetti. Käytä vain TYPE I (normaali) kasettia.
Valitse äänitettävä ohjelmalähde.

Äänitys CD-soittimesta
Paina CD ja aseta CD-levy (katso "CD:n toistaminen").

Äänitys radiosta
Paina RADIO BAND•AUTO PRESET ja viritä haluamasi asema (katso "Radion kuuntelu").

Paina z aloittaaksesi äänityksen.
( painuu automaattisesti alas.)

To (Tehdä)	Press (Paina)
stop recording (lopettaa äänityksen)
pause recording (keskeyttää äänityksen)	Paina painiketta uudelleen jatkaaksesi äänitystä.

Vinkkejä

Äänenvoimakkuuden tai äänenkorostuksen säätäminen ei vaikuta äänitystasoon.
Parhaan tuloksen saavuttamiseksi käytä verkkovirtaa virtalähteenä äänityksessä.
Äänityksen poistaminen tapahtuu seuraavasti:

Aseta kasetti, jonka äänityksen haluat poistaa.
Paina TAPE.
Paina .

Varotoimet

Turvallisuudesta

Koska CD-soittimen laser-säde on haitallinen silmille, älä yritä purkaa koteloa. Anna huolto vain pätevän henkilöstön tehtäväksi.
Jos soittimeen putoaa kiinteitä esineitä tai nestettä, irrota soittimen pistotulppa ja anna pätevän henkilöstön tarkistaa se ennen kuin käytät sitä enempää.
Levyjä, joiden muoto ei ole vakio (esim. sydän, neliö, tähti), ei voi toistaa tällä soittimella. Yrittäminen voi vahingoittaa soitinta. Älä käytä tällaisia levyjä.

Kotelon puhdistaminen

Puhdista kotelo, paneeli ja säätimet pehmeällä liinalla, joka on hieman kostutettu miedolla pesuaineliuoksella. Älä käytä minkäänlaista hankaustyynyä, hankausjauhetta tai liuottimia, kuten alkoholia tai bensiiniä.

Virtalähteistä

Käytä verkkovirtakäyttöön mukana toimitettua virtajohtoa; älä käytä muita johtoja.
Soitinta ei ole irrotettu verkkovirrasta niin kauan kuin se on kytketty pistorasiaan, vaikka soitin itsessään olisi sammutettu.
Irrota soittimen pistotulppa pistorasiasta, kun sitä ei käytetä pitkään aikaan.
Paristokäyttöön käytä kuutta D (R20) -paristoa.
Kun paristoja ei käytetä, poista ne, jotta vältät paristovuodon tai korroosion aiheuttamat vahingot.
Tyyppikilpi, jossa ilmoitetaan käyttöjännite, virrankulutus jne., sijaitsee pohjassa.

Sijoittelusta

Älä jätä soitinta lämmönlähteiden lähelle tai paikkaan, joka on alttiina suoralle auringonvalolle, liialliselle pölylle tai mekaaniselle iskulle.
Älä aseta soitinta kaltevalle tai epävakaalle alustalle.
Älä aseta mitään 10 mm:n päähän kotelon sivusta. Ilmanvaihtoaukkojen on oltava esteettömät, jotta soitin toimii kunnolla ja sen osien käyttöikä pitenee.
Jos soitin jätetään aurinkoon pysäköityyn autoon, varmista, että valitset autosta paikan, jossa soitin ei ole alttiina suoralle auringonvalolle.
Koska kaiuttimissa käytetään voimakasta magneettia, pidä magneettikoodausta käyttävät henkilökohtaiset luottokortit tai jousikäyttöiset kellot loitolla soittimesta, jotta vältät magneetin mahdolliset vahingot.

Käytöstä

Jos soitin tuodaan suoraan kylmästä lämpimään paikkaan tai se sijoitetaan erittäin kosteaan huoneeseen, CD-soittimen sisällä oleviin linsseihin voi tiivistyä kosteutta. Jos näin tapahtuu, soitin ei toimi kunnolla. Poista tässä tapauksessa CD-levy ja odota noin tunti, että kosteus haihtuu.
Jos soitinta ei ole käytetty pitkään aikaan, aseta se toistotilaan lämmetäkseen muutaman minuutin ennen kasetin asettamista.

Huomioita kaseteista

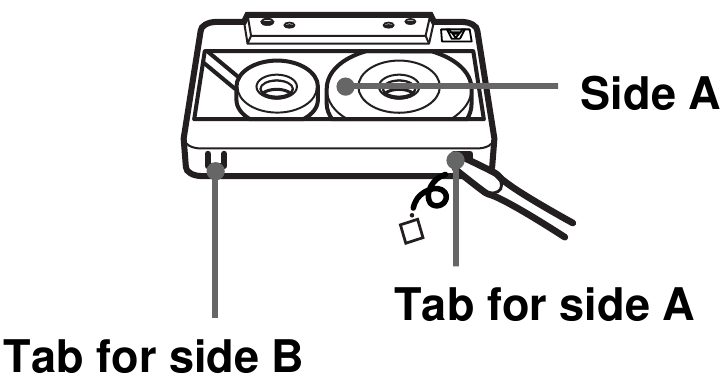

Katkaise kasetin kieleke puolelta A tai B estääksesi vahingossa tapahtuvan äänityksen. Jos haluat käyttää kasettia uudelleen äänitykseen, peitä katkaistu kieleke teipillä.
Yli 90 minuutin toistoajan sisältävän kasetin käyttöä ei suositella, paitsi pitkään, jatkuvaan äänitykseen tai toistoon.

Huomioita CD-levyistä

Puhdista CD-levy puhdistusliinalla ennen toistamista. Pyyhi CD-levy keskeltä ulospäin.

Älä käytä liuottimia, kuten bensiiniä, tinneriä, kaupallisesti saatavia puhdistusaineita tai vinyylilevyille tarkoitettuja antistaattisia suihkeita.
Älä altista CD-levyä suoralle auringonvalolle tai lämmönlähteille, kuten kuumailmakanaville, äläkä jätä sitä suoraan auringonvaloon pysäköityyn autoon, koska auton sisällä voi olla huomattava lämpötilan nousu.
Älä kiinnitä paperia tai tarraa CD-levyyn äläkä naarmuta CD-levyn pintaa.
Säilytä CD-levyä toistamisen jälkeen kotelossaan. Jos CD-levyssä on naarmu, likaa tai sormenjälkiä, se voi aiheuttaa seuranta virheen.

Tietoja CD-R/CD-RW-levyistä

Tämä soitin voi toistaa CD-DA-muodossa* tallennettuja CD-R/CD-RW-levyjä, mutta toistokyky voi vaihdella levyn laadun ja tallennuslaitteen kunnon mukaan.

* CD-DA on lyhenne sanoista Compact Disc Digital Audio. Se on äänilevyille käytetty tallennusstandardi.

Musiikkilevyt, jotka on koodattu tekijänoikeussuojaustekniikoilla
Tämä tuote on suunniteltu toistamaan levyjä, jotka ovat Compact Disc (CD) -standardin mukaisia. Viime aikoina jotkin levy-yhtiöt ovat markkinoineet erilaisia musiikkilevyjä, jotka on koodattu tekijänoikeussuojaustekniikoilla. Huomaa, että näiden levyjen joukossa on joitain, jotka eivät ole CD-standardin mukaisia, eikä tämä tuote välttämättä pysty toistamaan niitä.

Jos sinulla on kysymyksiä tai ongelmia soittimen kanssa, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Vianmääritys

Yleistä

Virta ei kytkeydy päälle.

Varmista, että paristot on asetettu oikein.
Vaihda kaikki paristot uusiin, jos ne ovat heikkoja.
Et voi kytkeä soitinta päälle kaukosäätimellä, kun käytät soitinta paristoilla.

Virta ei ole päällä, ja "bAttErY" ja "Error" näkyvät vuorotellen.

Varmista, että paristot on asetettu oikein.
Vaihda kaikki paristot uusiin, jos ne ovat heikkoja.

Ääntä ei kuulu.

Säädä äänenvoimakkuutta.
Irrota kuulokkeet, kun kuuntelet kaiuttimien kautta.

Kuuluu kohinaa.

Joku käyttää matkapuhelinta tai muuta laitetta, joka lähettää radioaaltoja soittimen lähellä.→Siirrä matkapuhelin jne. pois soittimen läheltä.

CD-soitin

CD-levy ei toistu tai näytössä palaa "no dISC", vaikka CD-levy olisi paikallaan.

Aseta CD-levy etikettipuoli ylöspäin.
Puhdista CD-levy.
Ota CD-levy ulos ja jätä CD-lokero auki noin tunniksi kosteuden kuivumista varten.
CD-R/CD-RW-levyä ei ole viimeistelty. Viimeistele CD-R/CD-RW tallennuslaitteella.
CD-R/CD-RW-levyn, tallennuslaitteen tai sovellusohjelmiston laadussa on ongelma.
CD-R/CD-RW-levy on tyhjä.
Vaihda kaikki paristot uusiin, jos ne ovat heikkoja.

Ääni katkeaa.

Vähennä äänenvoimakkuutta.
Puhdista CD-levy tai vaihda se, jos CD-levy on pahasti vaurioitunut.
Sijoita soitin paikkaan, jossa ei ole tärinää.
Puhdista linssi kaupallisesti saatavalla puhaltimella.
Ääni voi katketa tai kohinaa voi kuulua, kun käytetään huonolaatuisia CD-R/CDRW-levyjä tai jos tallennuslaitteessa tai sovellusohjelmistossa on ongelma.

Radio

Vastaanotto on heikko.

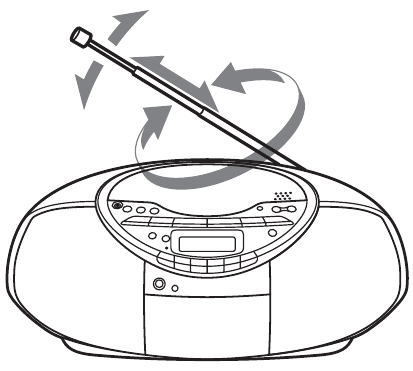

Suuntaa antenni uudelleen parantaaksesi FM-vastaanottoa.

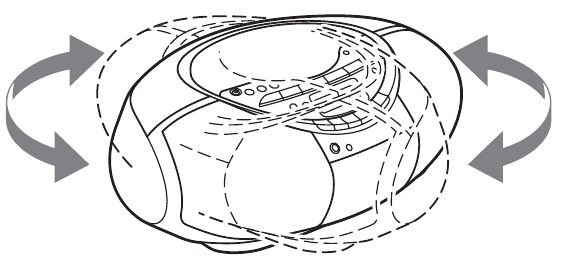

Suuntaa soitin itse uudelleen parantaaksesi AM-vastaanottoa.

Ääni on heikko tai sen laatu on huono.

Vaihda kaikki paristot uusiin, jos ne ovat heikkoja.
Siirrä soitin kauemmas televisiosta.

Televisiosi kuva muuttuu epävakaaksi.

Jos kuuntelet FM-ohjelmaa television lähellä sisäantennilla, siirrä soitin kauemmas televisiosta.

Kasettisoitin

Kasetti ei liiku, kun painat toimintopainiketta.

Sulje kasettipesä kunnolla.

painike ei toimi tai kasetti ei toistu tai äänitä.

Varmista, että kasetin suojakieleke on paikallaan.

Huono tai vääristynyt toisto-, äänitys- tai poistolaatu.

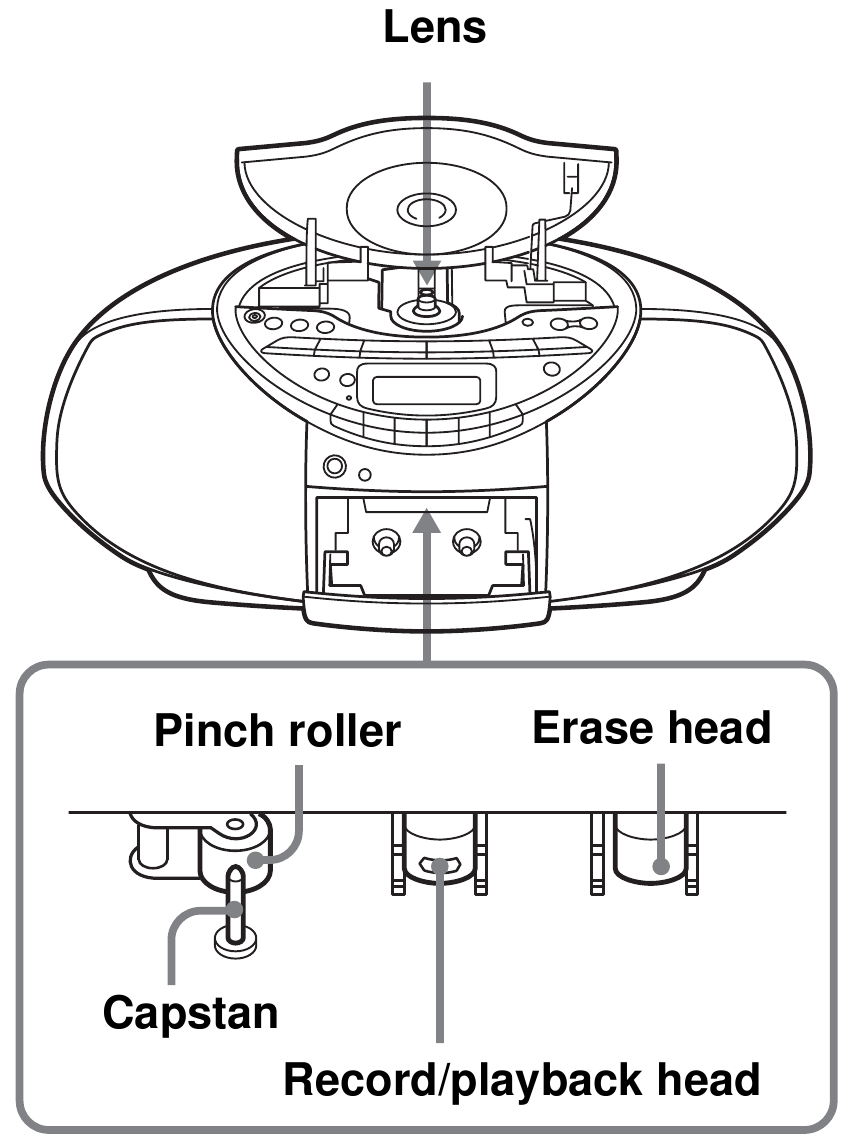

Puhdista päät, painorulla ja vetopyörä puhdistuspuikolla, joka on hieman kostutettu puhdistusnesteellä tai alkoholilla.
Vaihda kaikki paristot uusiin, jos ne ovat heikkoja.
Käytetään TYPE II (high position) tai TYPE IV (metal) -kasettia. Käytä vain TYPE I (normal) -kasettia.
Poista päistä magnetismi kaupallisesti saatavalla kasettipään demagnetisaattorilla.

Kaukosäädin

Kaukosäädin ei toimi.

Vaihda kaikki kaukosäätimen paristot uusiin, jos ne ovat heikkoja.
Varmista, että osoitat kaukosäätimellä soittimen kaukosäädinanturia.
Poista kaikki esteet kaukosäätimen ja soittimen väliltä.
Varmista, että kaukosäädinanturi ei ole alttiina voimakkaalle valolle, kuten suoralle auringonvalolle tai loistelampun valolle.
Siirry lähemmäs soitinta, kun käytät kaukosäädintä.

Jos sinulla on edelleen ongelmia yllä olevien korjaustoimenpiteiden kokeilemisen jälkeen, irrota virtajohto ja poista kaikki paristot. Kun kaikki näytön ilmaisimet ovat kadonneet, kytke virtajohto ja aseta paristot takaisin. Jos ongelma jatkuu, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Tekniset tiedot

ÄÄNITEHON TEKNISET TIEDOT
TEHO JA KOKONAISHARMONINEN VÄÄRISTYMÄ
3,2 ohmin kuormilla, molemmat kanavat käytössä 150 - 6 300 Hz:stä; nimellisteho 1,8 W per kanava-minimi RMS-teho, enintään 10 % kokonaisharmoninen särö AC-käytössä.

Muut tekniset tiedot
CD-soittimen osa
Järjestelmä: CD-digitaalinen audiojärjestelmä

Laser-diodin ominaisuudet

Materiaali: GaAlAs
Aallonpituus: 780 nm
Emission kesto: Jatkuva
Laserteho: Alle 44,6 µW
(Tämä teho on arvo, joka on mitattu noin 200 mm:n etäisyydeltä optisen poimintayksikön objektiivilinssin pinnasta 7 mm:n aukolla.)

Karanopeus

200 r/min (rpm) - 500 r/min (rpm) (CLV)

Kanavien määrä: 2

Taajuusvaste: 20 - 20 000 Hz +1/–2 dB

Huojunta: Alle mitattavissa olevan rajan

Radio-osa
Taajuusalue
FM: 87,5 - 108 MHz
AM: Taiwanin malli: 531 - 1 611 kHz
Muut mallit: 530 - 1 710 kHz

Antennit
FM: Teleskooppiantenni
AM: Sisäänrakennettu ferriittisauva-antenni

Kasettinauhuri-osa
Tallennusjärjestelmä: 4-raitainen 2-kanavainen stereo

Nopea kelausaika: Noin 120 s (sek.) Sony-kasetti C-60:llä

Taajuusvaste TYPE I (normaali): 80 - 10 000 Hz

Yleistä
Kaiutin: Täyden alueen: 10 cm halkaisija, 3,2 ohmia, kartiotyyppi (2)

Lähdöt
Kuulokeliitäntä (stereominiliitin)
16 - 68 ohmin impedanssikuulokkeille
